การรวบรวมข้อมูลการซ่อมบำรุง

เชื่อมต่ออุปกรณ์ไคลเอ็นต์ผ่านฮับเข้ากับพอร์ตการจัดการระบบปฏิบัติการ RJ-45 (1) และพอร์ตการจัดการ BMC RJ-45 (2) บนถาดคอมพิวท์โดยใช้สายสองเส้น เพื่อกำหนดถาดให้เป็นโฮสต์ NVDebug

แตกไฟล์แพ็คเกจด้วยสองคำสั่งต่อไปนี้:

sudo unzip <NV Debug tool file name>.zip

sudo tar zxvf nvdebug-linux-arm64-<version name>.tar.gz

แก้ไขไฟล์ tool_config.yaml ด้วยคำสั่งต่อไปนี้:

vim tool_config.yaml

SKIP_BMC_SSH_LOGS: false

เลือกเพื่อใช้งานเครื่องมือดีบักกับถาดคอมพิวท์เดี่ยวหรือหลายถาดพร้อมกัน:

• ถาดคอมพิวท์เดี่ยว:เรียกใช้คำสั่งต่อไปนี้:

  sudo ./nvdebug collect -i <target node BMC IP address> -u <BMC Username> -p <BMC Password> -b "GB300 NVL" -I <target node OS IP address> -U <OS Username> -H <OS Password> -r <BMC Username> -w <BMC Password>"


  หมายเหตุ

  ดูคู่มือผู้ใช้ NVDebug (อยู่ในไฟล์ ZIP ของเครื่องมือ) สำหรับการกำหนดพารามิเตอร์ของแพลตฟอร์มทั้งหมด
• ถาดคอมพิวท์หลายถาดพร้อมกัน:

  1. เตรียมไฟล์การกำหนดค่าก่อน ไฟล์เหล่านี้อยู่ในโฟลเดอร์แพ็คเกจเครื่องมือที่คลายซิป ใช้ตัวแก้ไขข้อความเพื่ออัปเดตรายการต่อไปนี้:

     • config.yaml
     • dut_config.yaml
  2. ในไฟล์ config.yaml ให้ตั้งค่า PLATFORM เป็น arm64 และ TargetBaseboard ตามประเภทอุปกรณ์ที่เกี่ยวข้อง ใช้ค่าต่อไปนี้:

     • GB300 NVL สำหรับถาดคอมพิวท์
     • GB300 NVSwitchTray สำหรับถาดสวิตช์ NVLink
     • PowerShelfController สำหรับชั้นจ่ายไฟ
     จากนั้นตั้งค่า SKIP_BMC_SSH_LOGS เป็น false

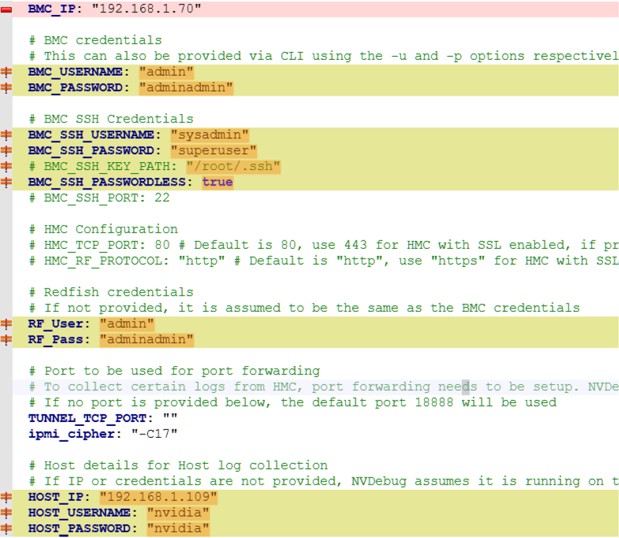

  3. ในไฟล์ config.yaml ให้อัปเดตที่อยู่ IP ของ BMC และข้อมูลประจำตัวสำหรับถาดคอมพิวท์เป้าหมาย


  4. เรียกใช้ห้าคำสั่งต่อไปนี้บนอุปกรณ์โฮสต์เพื่อตั้งค่าสภาพแวดล้อม:

     sudo apt install ipmitool nvme-cli pciutils dmidecode lshw opensm


     sudo apt install nvidia-fabricmanager-580


     ssh-keygen -t rsa-b 4096 -f ~/.ssh/nvdebug_key


     ssh-copy-id -i ~/.ssh/nvdebug_key.pub nvidia@<host IP address>


     ssh-copy-id -i ~/.ssh/nvdebug_key.pub sysadmin@<target node BMC IP address>


  5. เรียกใช้สองคำสั่งต่อไปนี้บนอุปกรณ์ไคลเอ็นต์เพื่อกำหนดค่าสภาพแวดล้อมของโฮสต์:

     sudo apt install ipmitool nvme-cli pciutils dmidecode lshw opensm nvlsm


     sudo apt install nvidia-fabricmanager-580


  6. เรียกใช้คำสั่งต่อไปนี้เพื่อแก้ไขไฟล์การกำหนดค่า daemon ของเซิร์ฟเวอร์ OpenSSH:

     sudo vim /etc/ssh/sshd_config


     จากนั้น เพิ่มพารามิเตอร์ต่อไปนี้ลงในไฟล์:

     • PubkeyAuthentication → yes
     • AuthorizedKeysFile → .ssh/authorized_keys




  7. บนโฮสต์ เรียกใช้คำสั่งต่อไปนี้เพื่อแก้ไขไฟล์การกำหนดค่า sudo:

     sudo vim /etc/sudoers


     เพิ่มรายการต่อไปนี้ลงในไฟล์:

     nvidiaALL=(ALL) NOPASSWD:ALL





  8. เรียกใช้เครื่องมือ NVDebug ด้วยคำสั่งต่อไปนี้:

     sudo ./nvdebug -i <BMC IP address> -u <username> -p <password> -t arm64 -b “<hardware platform>" -I <host IP address> -U nvidia-H nvidia -o .






     หมายเหตุ

     การรวบรวมบันทึกสำหรับถาดคอมพิวท์หนึ่งถาดใช้เวลาประมาณ 10 นาที เมื่อกระบวนการเสร็จสิ้น เครื่องมือจะสร้างไฟล์ ZIP ไว้ในไดเรกทอรีของตนเอง ให้ใช้ไฟล์นี้สำหรับการยกระดับปัญหา
