在机柜中安装托盘

按以下信息在机柜中安装 DWC 托盘。

关于本任务

注意

请阅读安装准则和安全检查核对表以确保操作安全。
下面的插图可能与您的硬件略有不同，但安装方法是一样的。

注意

鉴于服务器的重量，出于安全考虑，强烈建议在卸下托盘或 PCS 时使用 Genie® Lift™ GL™-8。Lenovo 提供了带有附加夹具 Genie Lift GL-8 Option Kit 和 GL-8 Kit for N1380 and SC Systems 的起重工具。如果现场没有可用的升降设备，客户必须在经过培训的技术人员到达并处理重新安装之前将设备移动到方便操作且通电的区域。Lenovo 强烈建议使用升降设备及其附加配件通过非机架安装物品为 N1380 和 SC 系统配置完整的解决方案。

重要

用于托盘拆卸和安装的必备工具。

起重工具组合件
- 装有起重工具夹具的 Genie GL-8 起重工具。脚踏制动器也应连接到起重工具上。
- 如需了解组装说明，请参阅安装起重工具组合件。
旋转夹具推车组合件
- 旋转安装在定制推车上的夹具。
- 如需了解组装说明，请参阅安装旋转夹具推车组合件。
有关必备工具的订购信息，请参阅 ThinkSystem 服务器选件。

注意

请勿将手放在支撑杆上，以免受伤。

图 1. 避免将手放在支撑杆上

观看操作过程

关于此过程的视频请见 YouTube。

过程

选择托盘插槽以安装托盘。
注意
- 为保持正常的系统散热，必须在每个托盘插槽中都安装 DWC 托盘或托盘插槽填充件的情况下运行机柜。请参考下图。
- 将托盘安装到 N1380 机柜中时，请从托盘插槽 1 开始安装。
- 如果要装回之前卸下的 DWC 托盘，必须将其装入卸下前所在的同一托盘插槽。部分 DWC 托盘配置信息和更新选项依据托盘插槽编号而建立。将 DWC 托盘装回其他托盘插槽可能会产生意外后果。如果将 DWC 托盘装回其他托盘插槽，则可能必须重新配置托盘中的 DWC 节点。

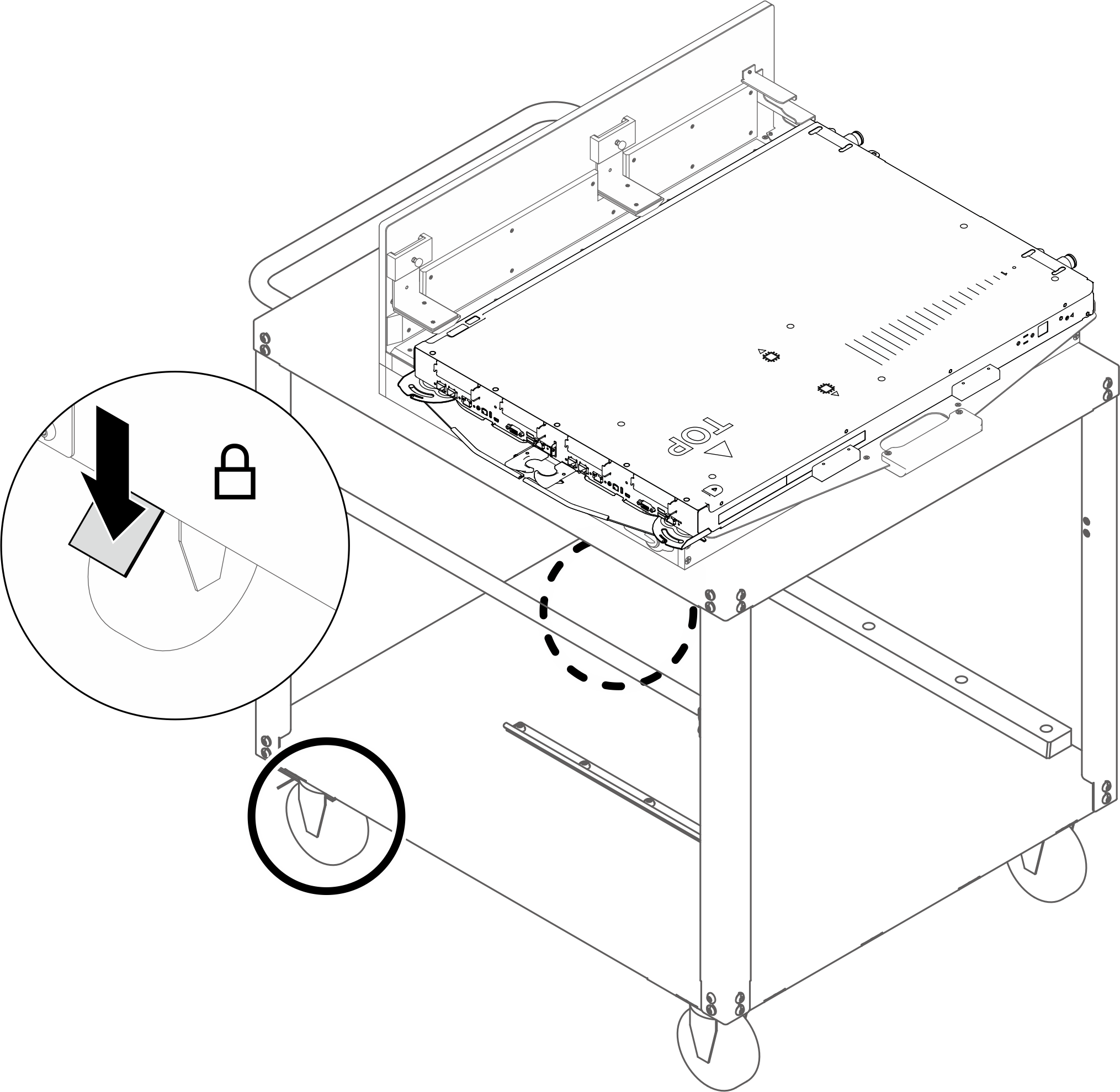

踩下脚踏板以锁定旋转夹具推车上的车轮制动器。
图 2. 锁定推车车轮制动器

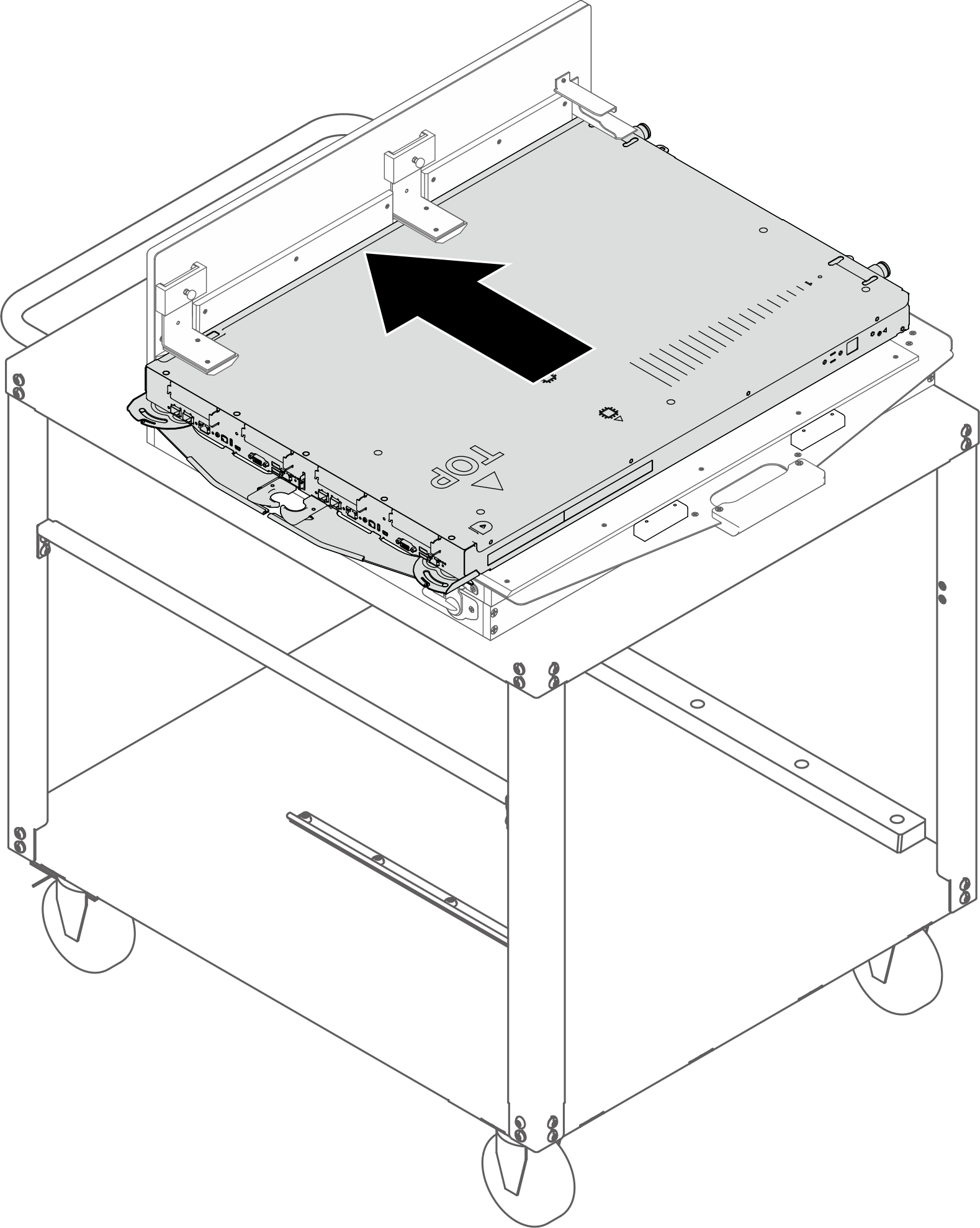

将托盘推入角架。
图 3. 将托盘推入角架
打开旋转夹具。

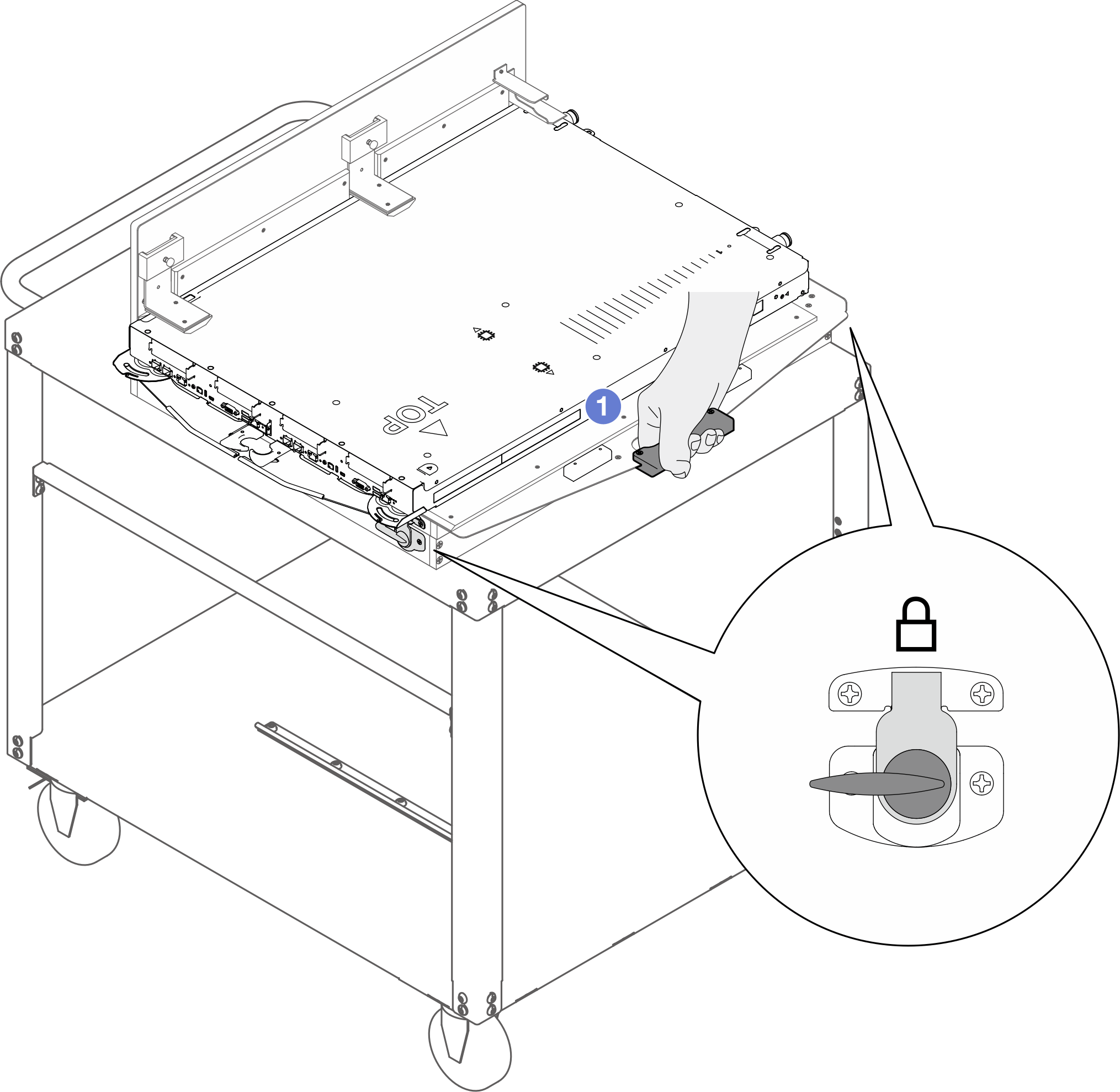

1. 抓住手柄，用力按住手柄。
  图 4. 按住夹具手柄

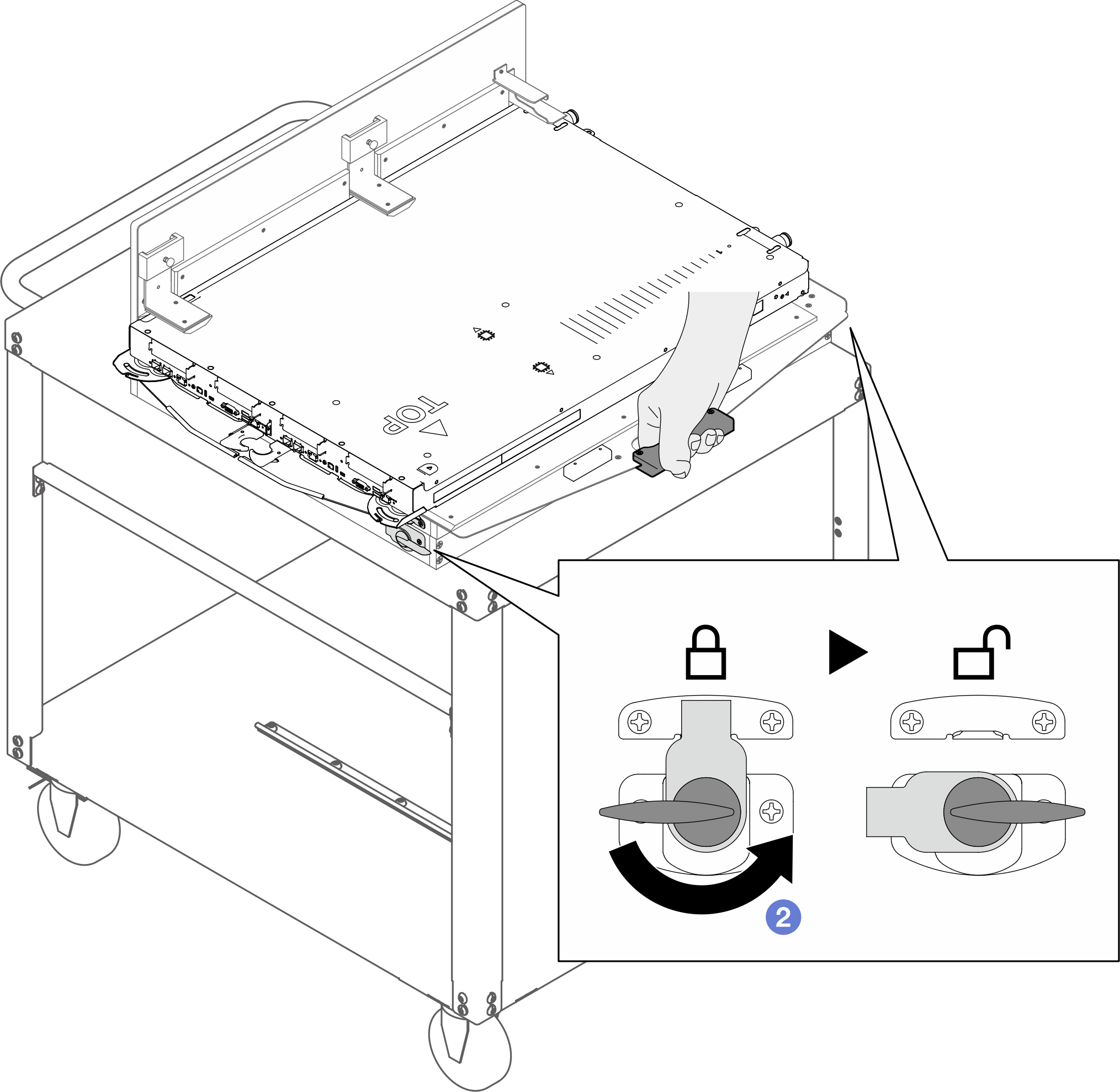

2. 持续按住手柄。同时，逆时针旋转滑锁直至其解锁。确保解锁夹具左右两侧的滑锁。
  图 5. 锁定旋转夹具滑锁

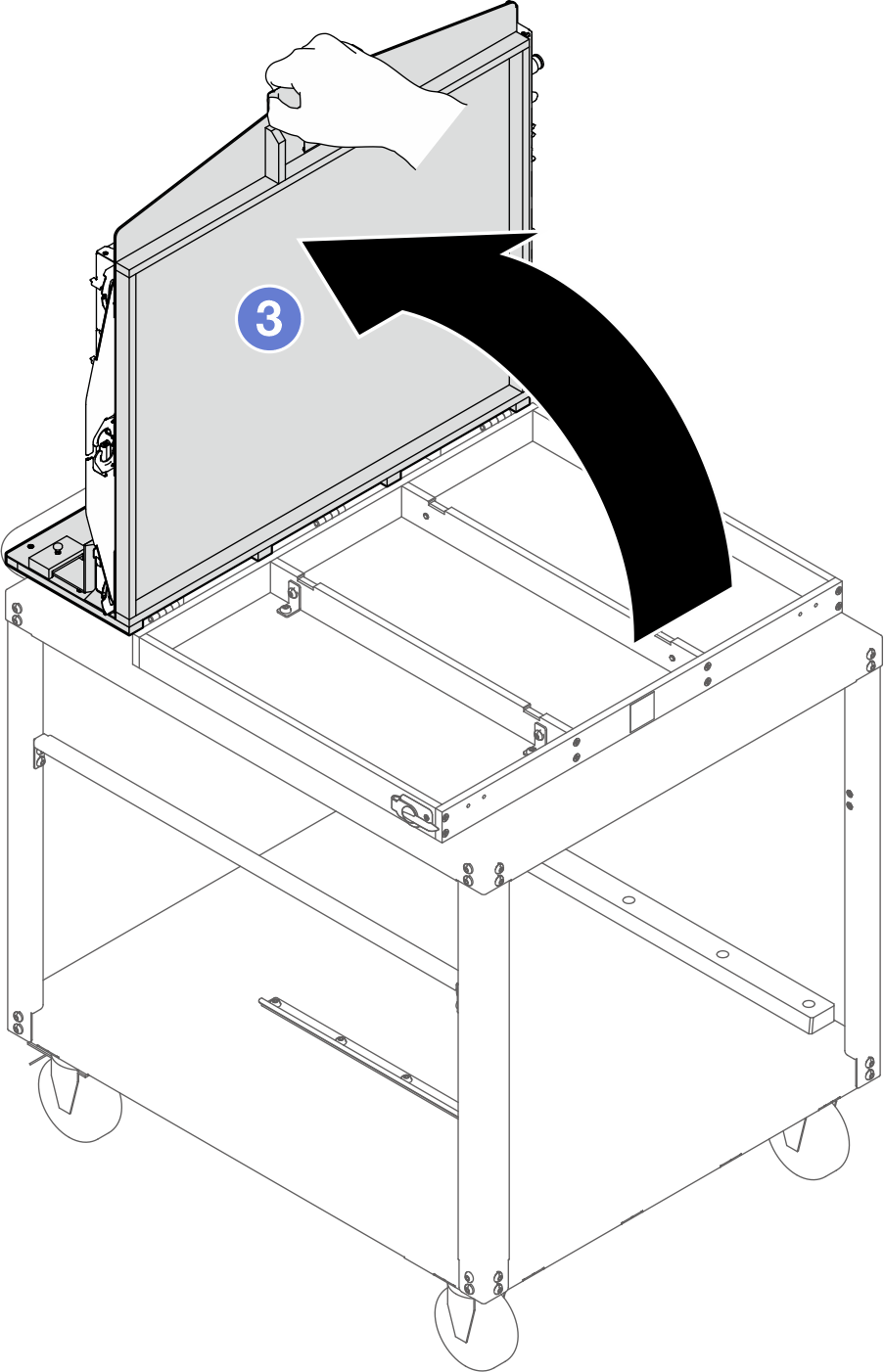

3. 握住手柄；然后，缓慢向上旋转手柄，直至其垂直站立。
  注意
  确保在打开旋转夹具时握住手柄。
  图 6. 打开旋转夹具
将夹具导向挡板调整到 SW 位置（单宽）。如果导向挡板不在 SW 位置，请提起导向挡板，然后将其重新安装到 SW 插槽中。
挡板标签描述完整描述
SW 单宽
PCS 电源转换站
DW 双宽
图 7. 夹具导向挡板调整到 SW 位置
将起重工具组合件移动到旋转夹具推车组合件旁边，如下图所示。调整起重工具，使起重工具夹具底部与旋转夹具底部对齐，并且这两个夹具的侧面平行。
注
顺时针旋转起重工具的手柄可以抬起夹具，而逆时针旋转将使夹具降低。

图 8. 将起重工具夹具和旋转夹具的底部和侧面对齐
踩下脚踏板以锁定起重工具的车轮制动器。
图 9. 锁定起重工具车轮制动器

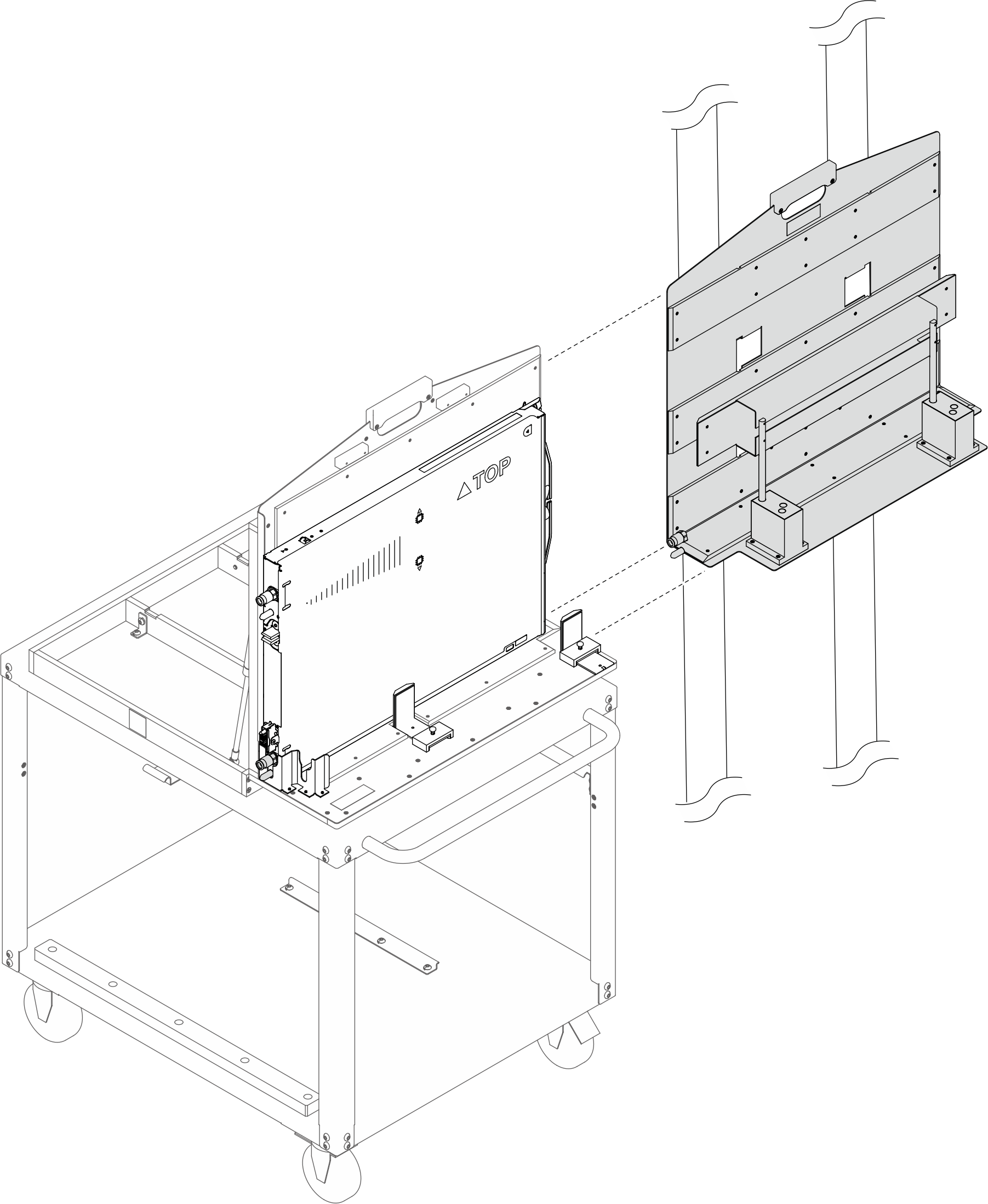

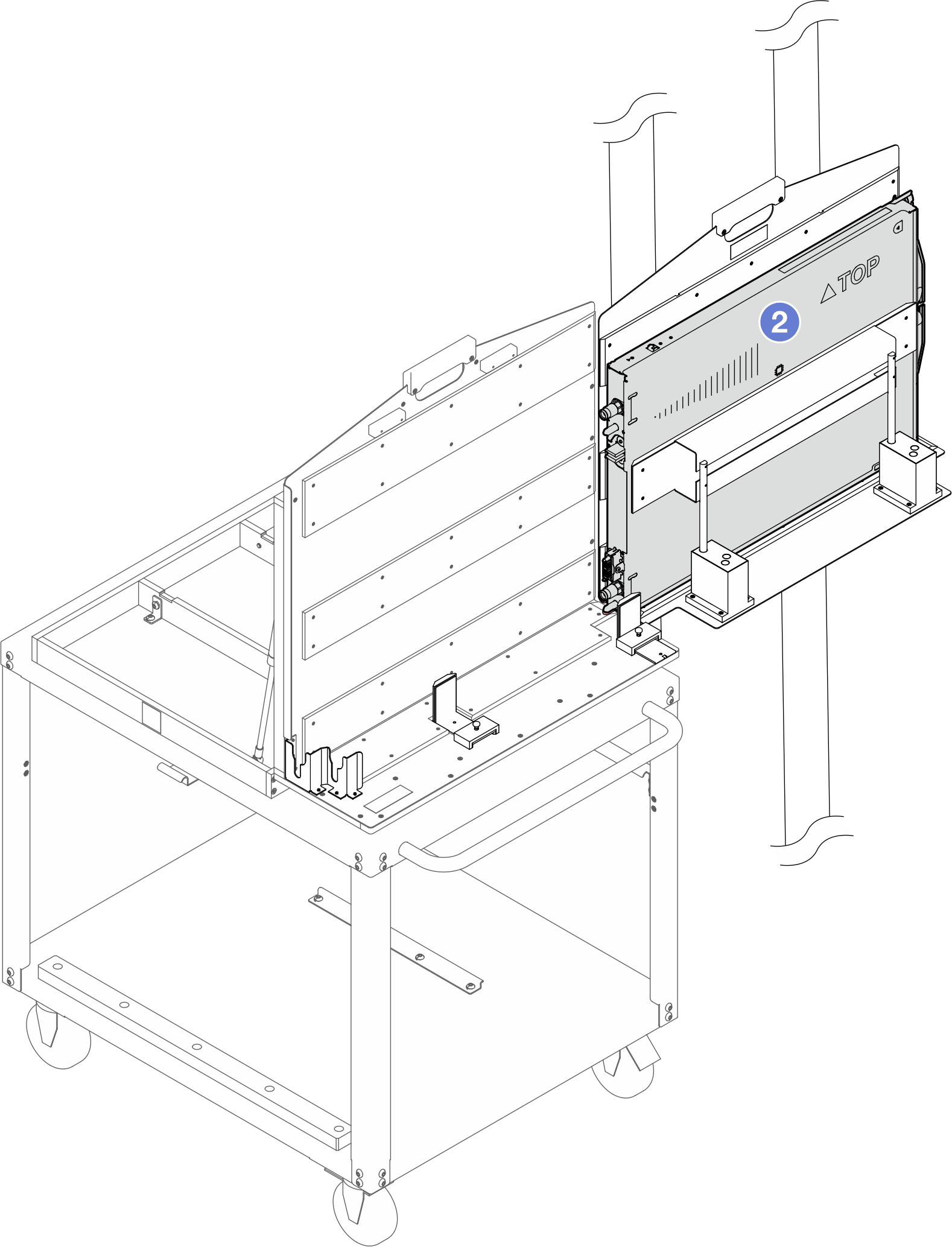

将托盘转移到起重工具夹具上。
1. 将托盘滑到起重工具夹具上，直至托盘在起重工具夹具中部分就位。
2. 将托盘完全滑入起重工具夹具中，直至托盘在起重工具夹具中完全就位。
图 10. 将托盘转移到起重工具夹具上

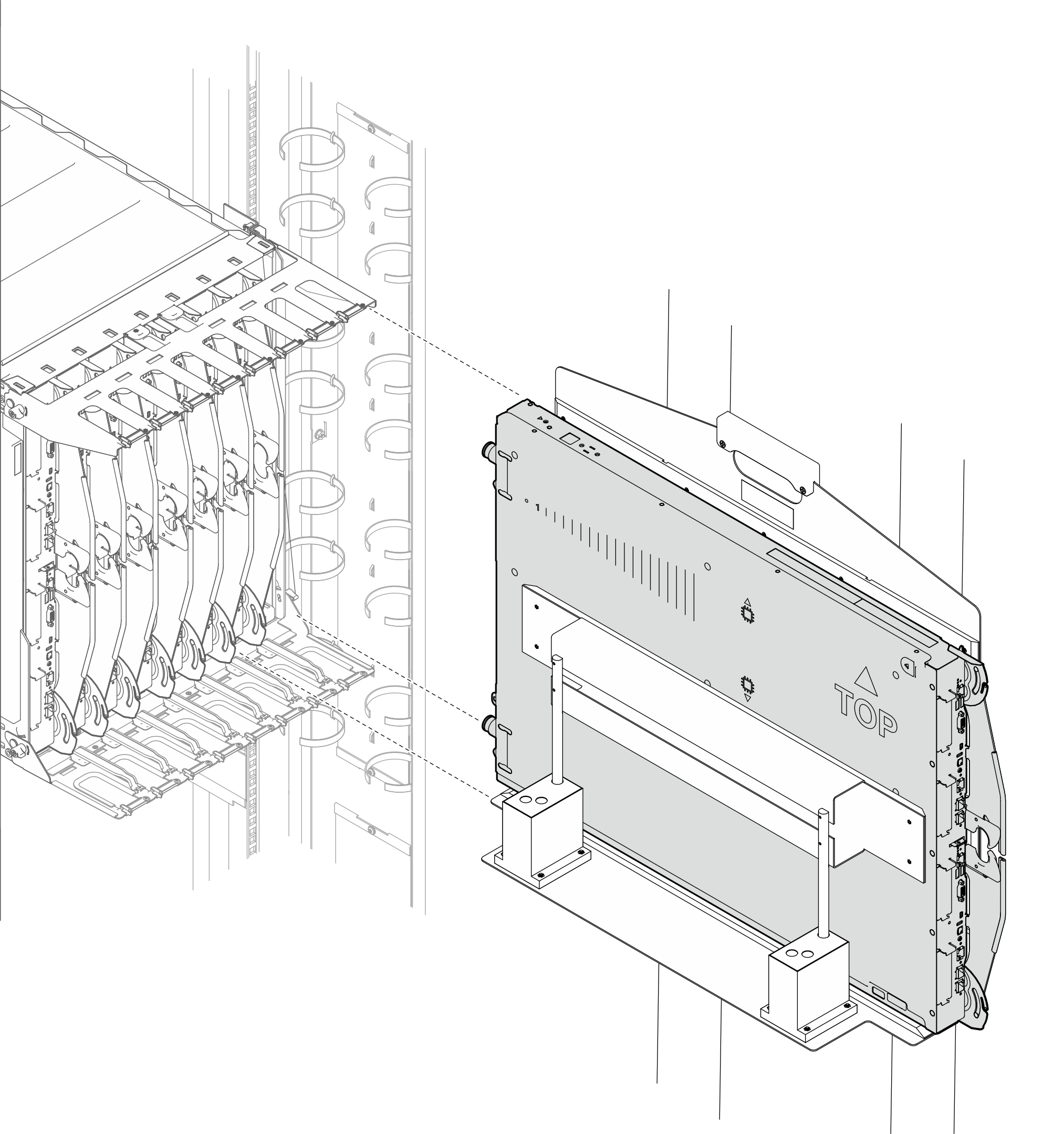

将起重工具组合件移至机架正面。确保夹具正面朝向托盘背面。
图 11. 起重工具组合件放置在机架正面
调整起重工具，使托盘与机柜中的托盘插槽对齐。
注
顺时针旋转起重工具的手柄可以抬起夹具，而逆时针旋转将使夹具降低。

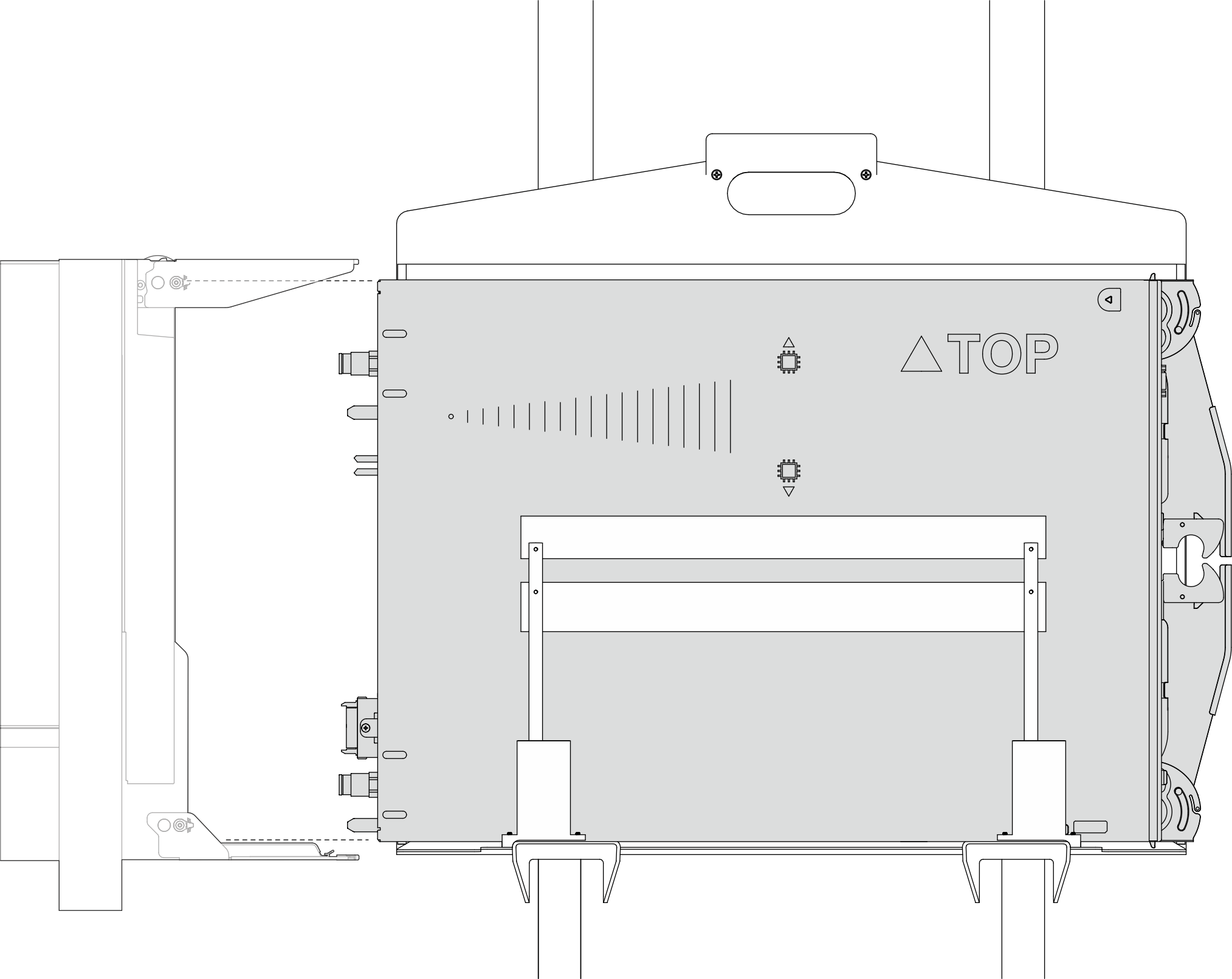

图 12. 将夹具和托盘底部对齐

图 13. 将夹具正面与托盘背面对齐

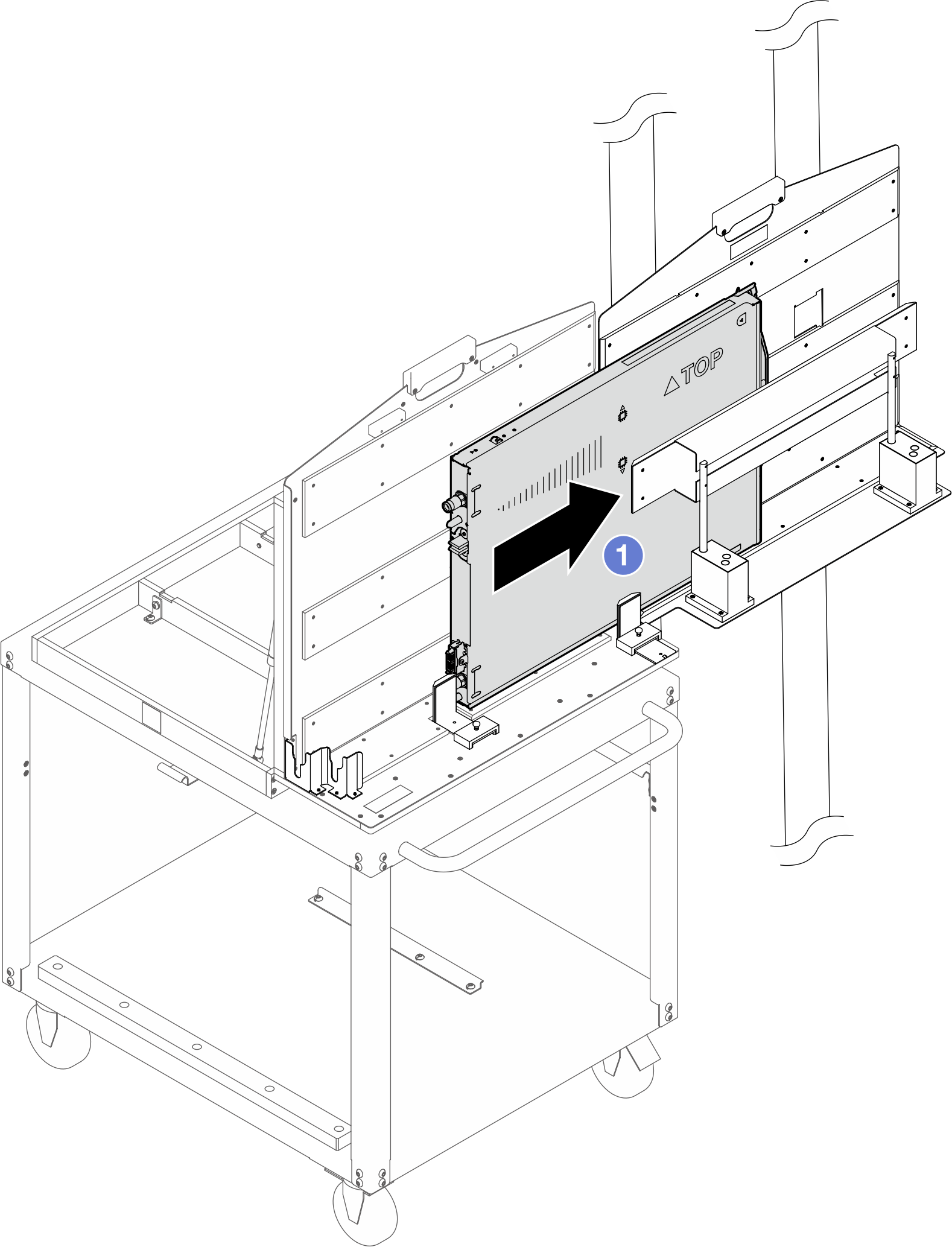

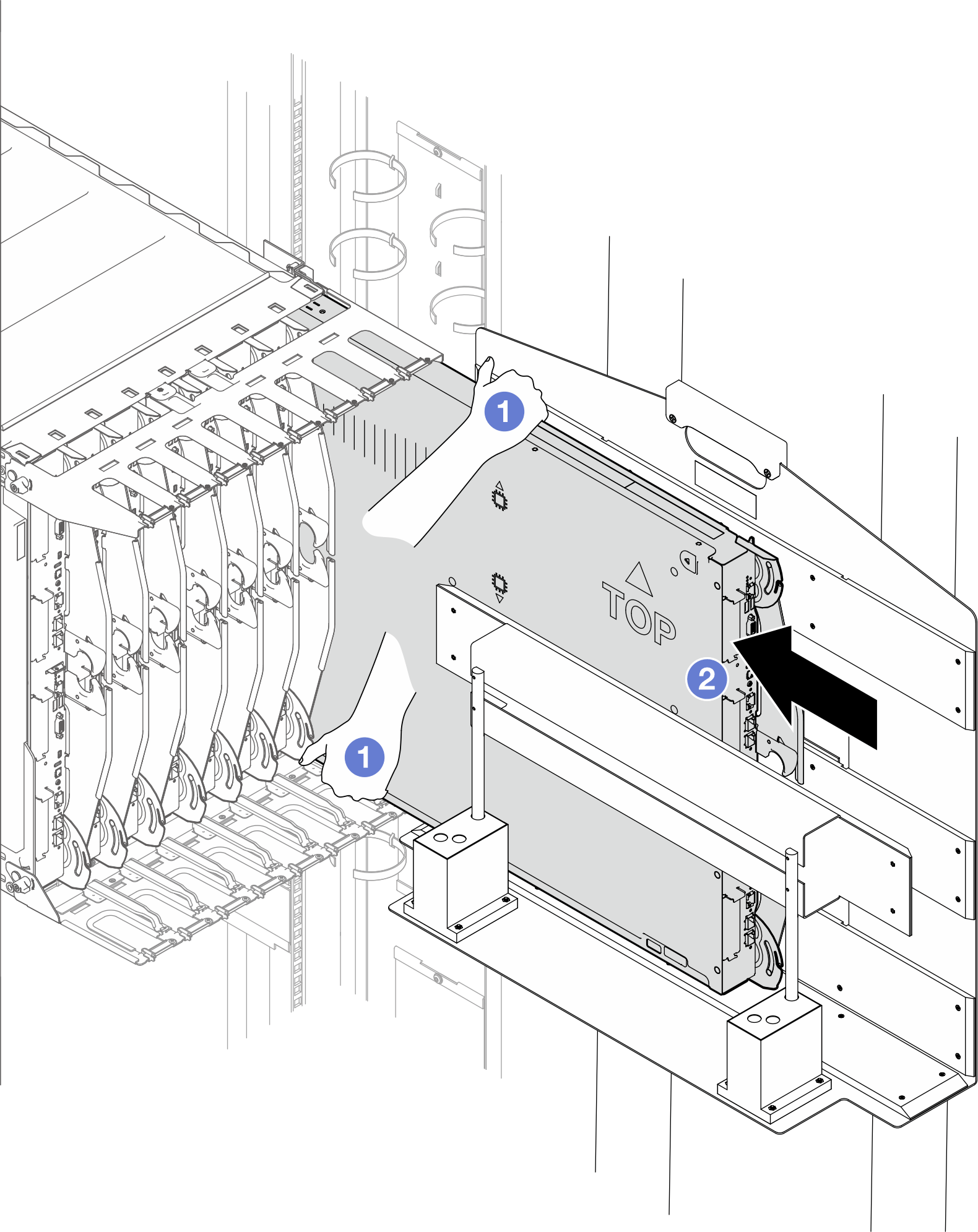

将托盘转移到机柜中的托盘插槽中。
1. 抓住托盘的上部和下部。
2. 将托盘滑入托盘插槽，直到只能看见 TOP 标识。
图 14. 滑动
将托盘放入机柜。
1. 将托盘手柄旋转到打开位置。
2. 将托盘插入机柜的托盘插槽中。
图 15. 将托盘放入机柜

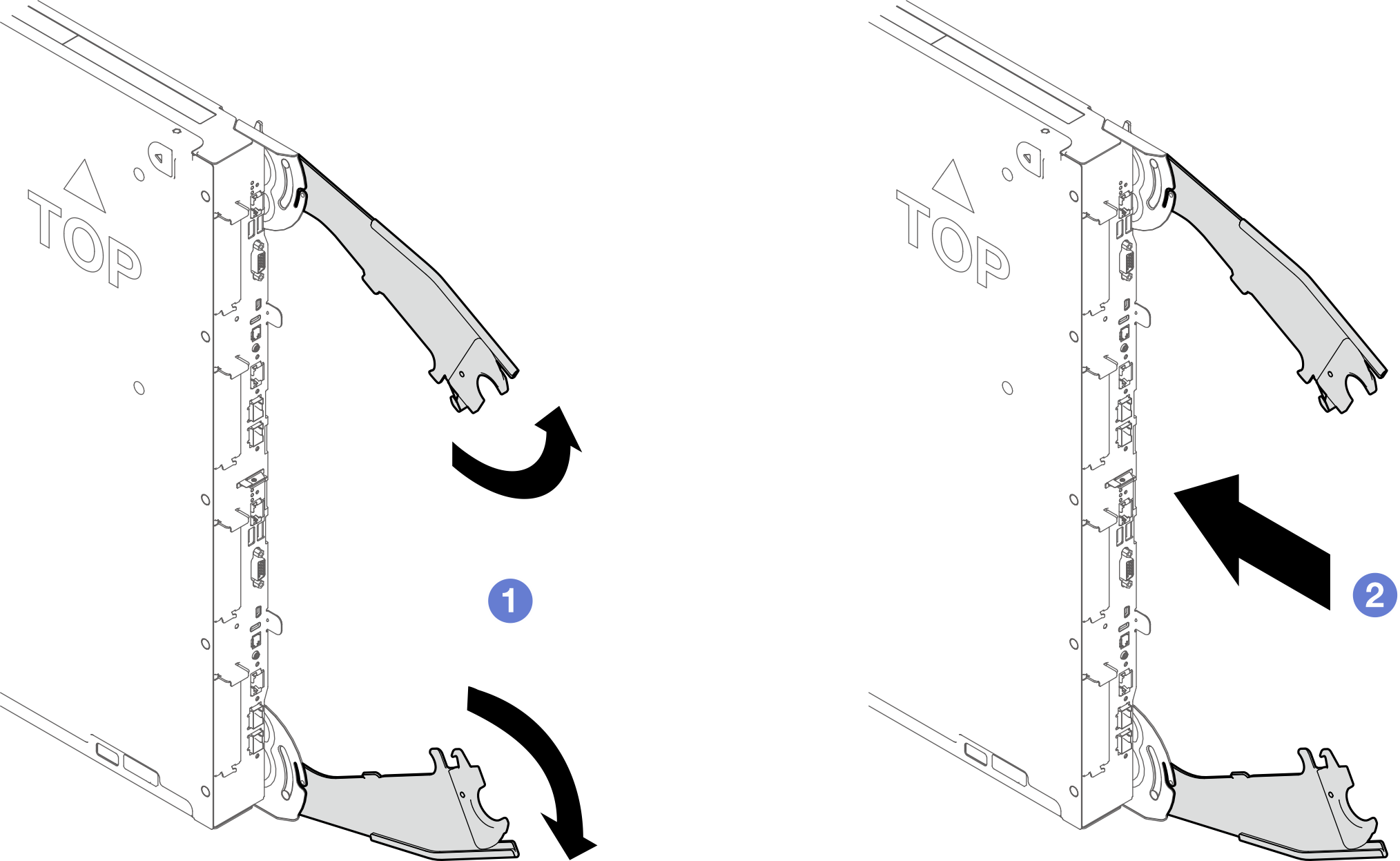

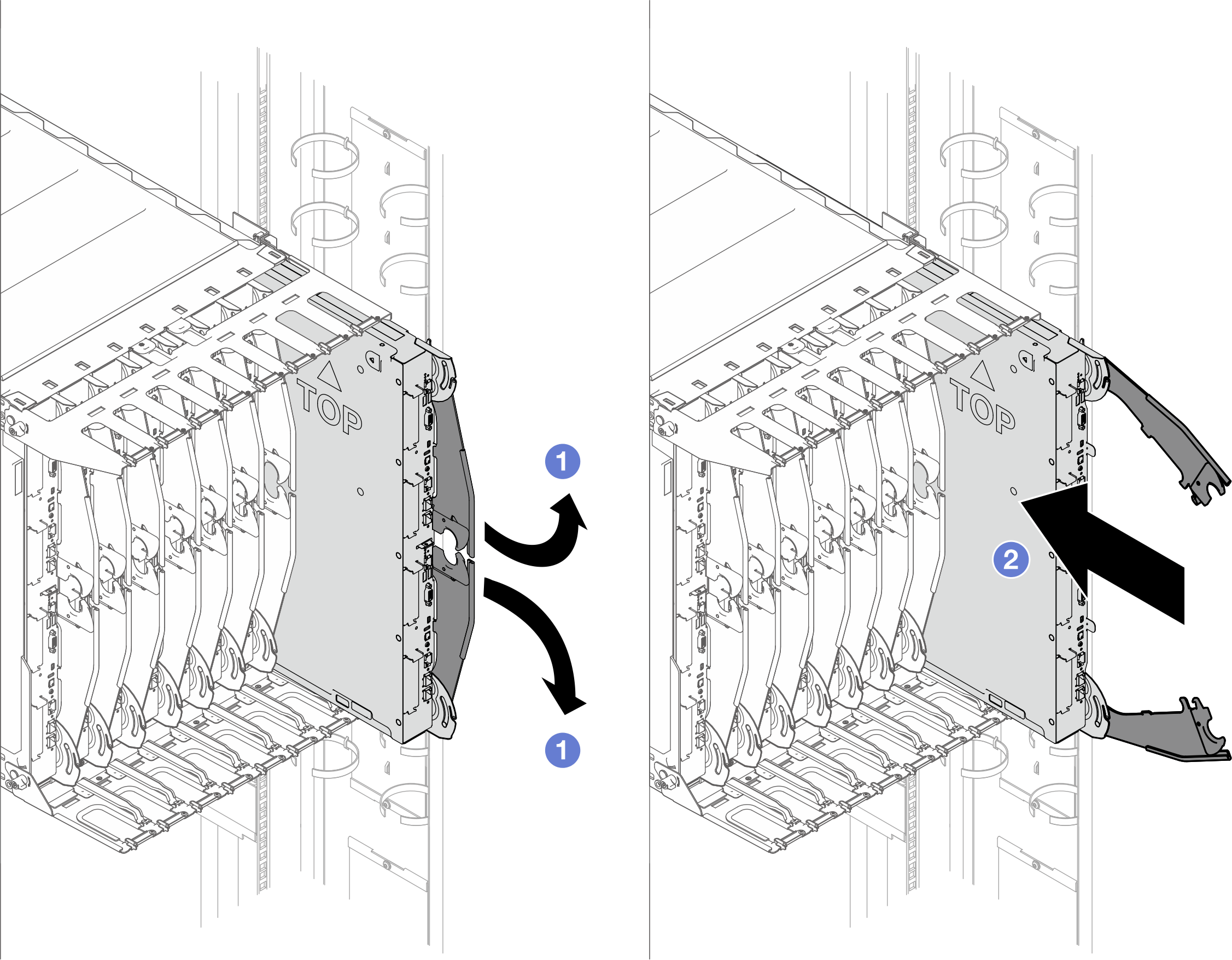

当托盘手柄处于打开位置时，将托盘插入托盘插槽。
1. 将托盘手柄旋转到打开位置。
2. 将托盘插入机柜的托盘插槽中。
图 16. 在手柄打开时插入托盘

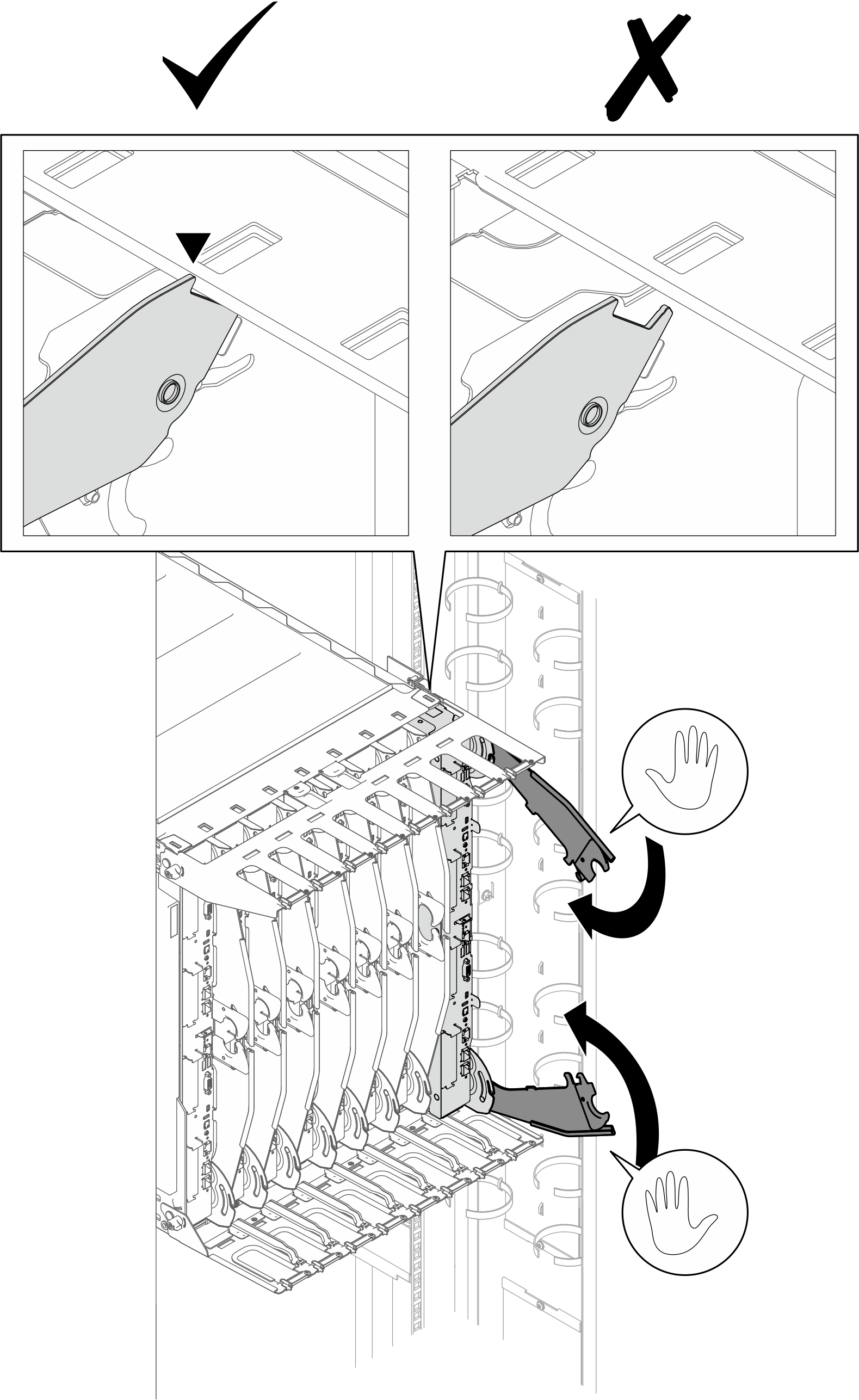

将托盘推入机柜，直至托盘手柄尖端接触机柜。确保机柜与手柄尖端之间没有间隙。
图 17. 检查托盘手柄位置

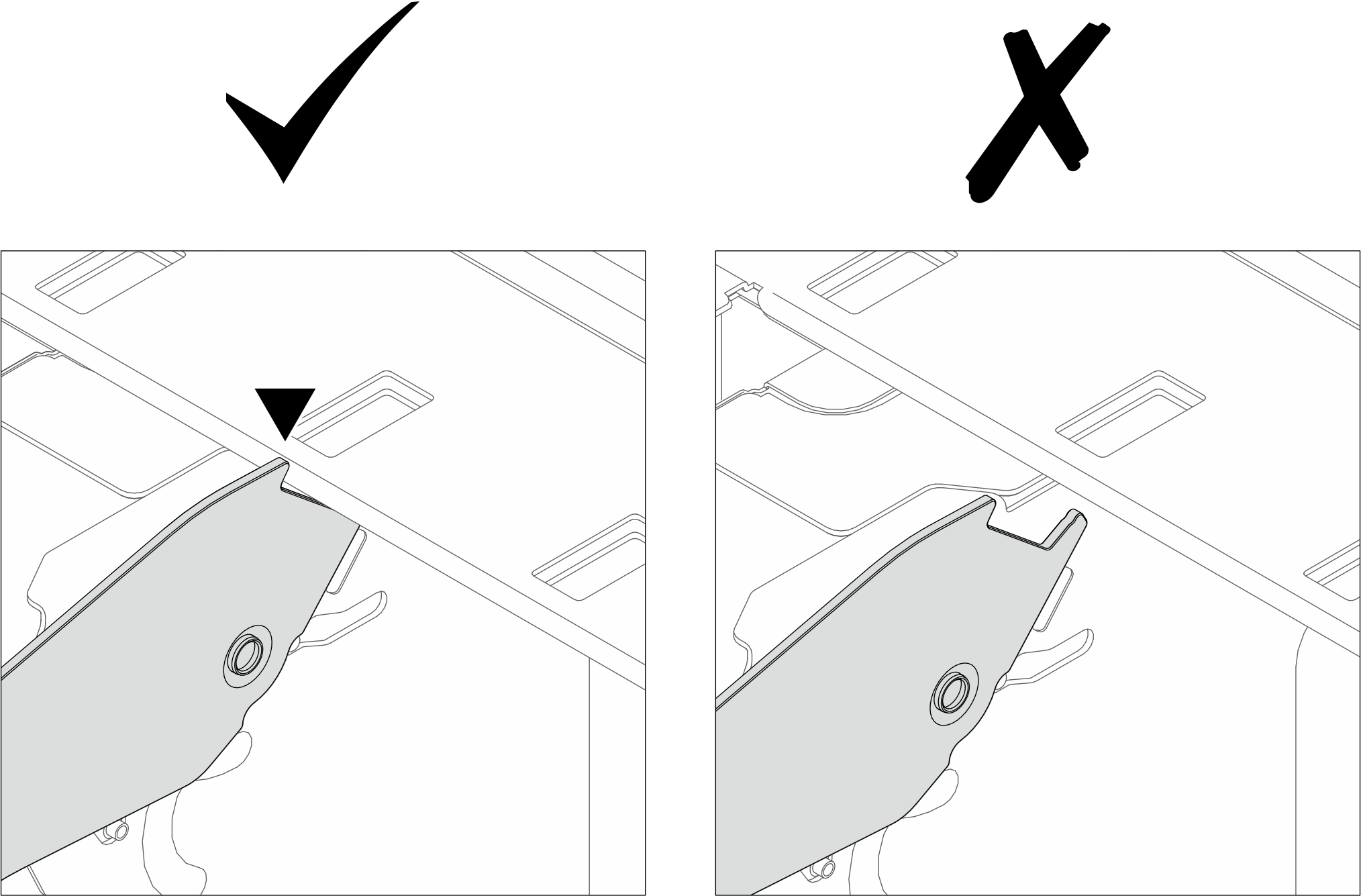

图 18. 辨别正确的托盘手柄位置

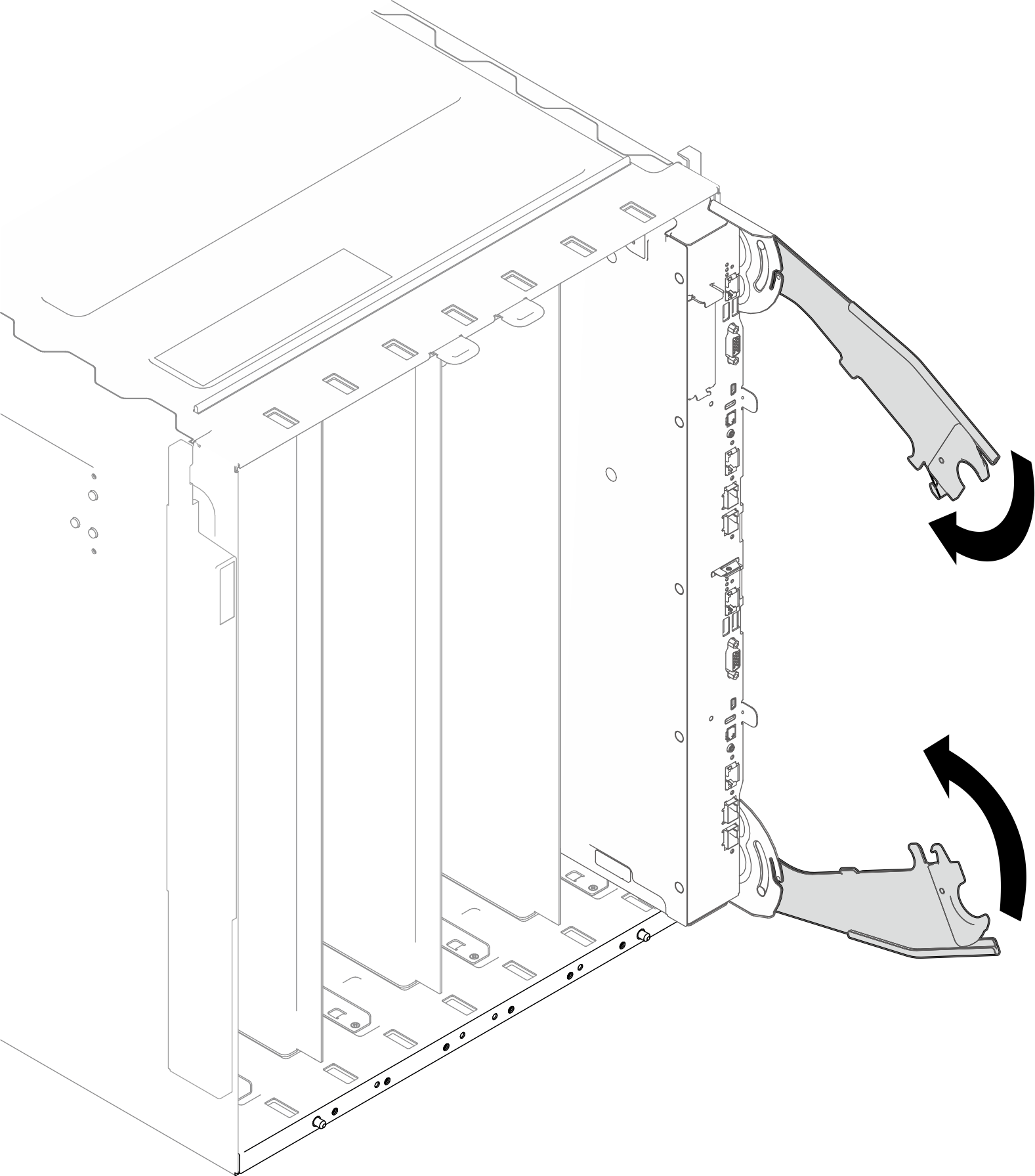

将托盘手柄旋转至闭合位置，以将托盘固定在机柜中。
图 19. 将托盘手柄旋转至闭合位置

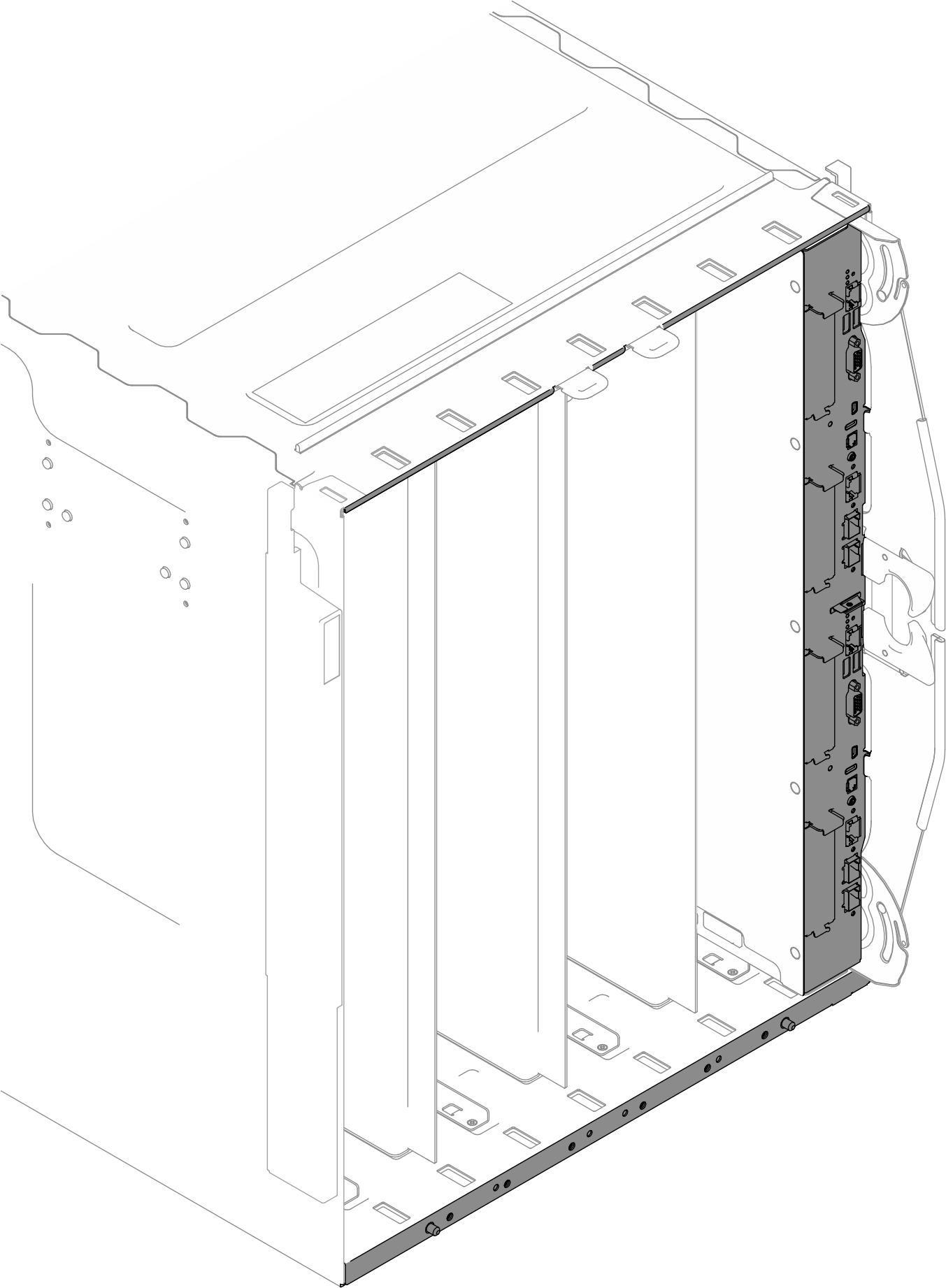

确保托盘没有伸出机柜外。托盘前挡板和机柜外框的表面应对齐，形成一个平面。
图 20. 对齐托盘前挡板和机柜外框表面
