将导轨安装到机架上

要将导轨安装到机架上，请按照下面提供的说明进行操作。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

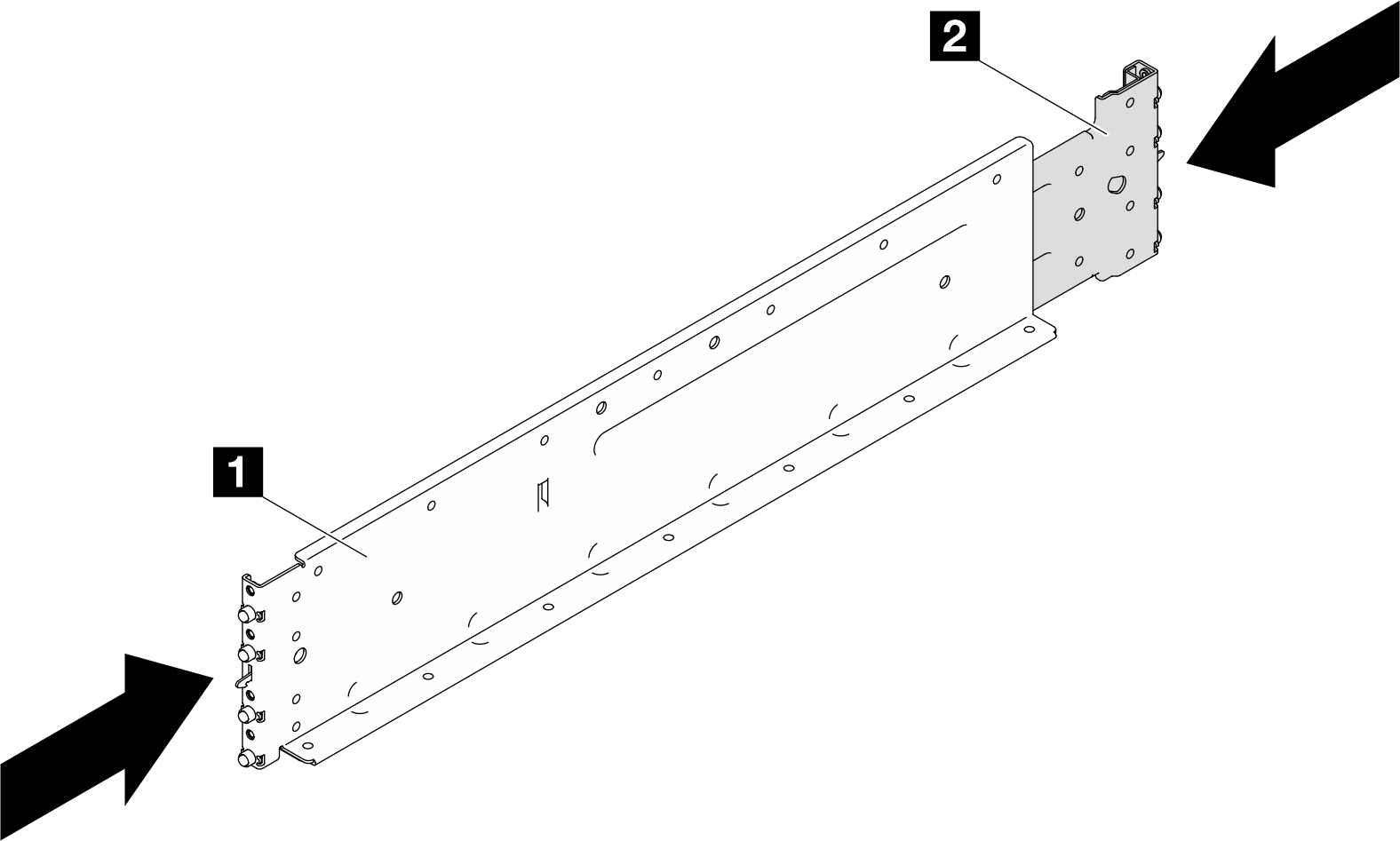

  1. 折叠两根导轨。
    1 导轨前端
    2 导轨后端


  2. 选择要安装的第一个导轨。

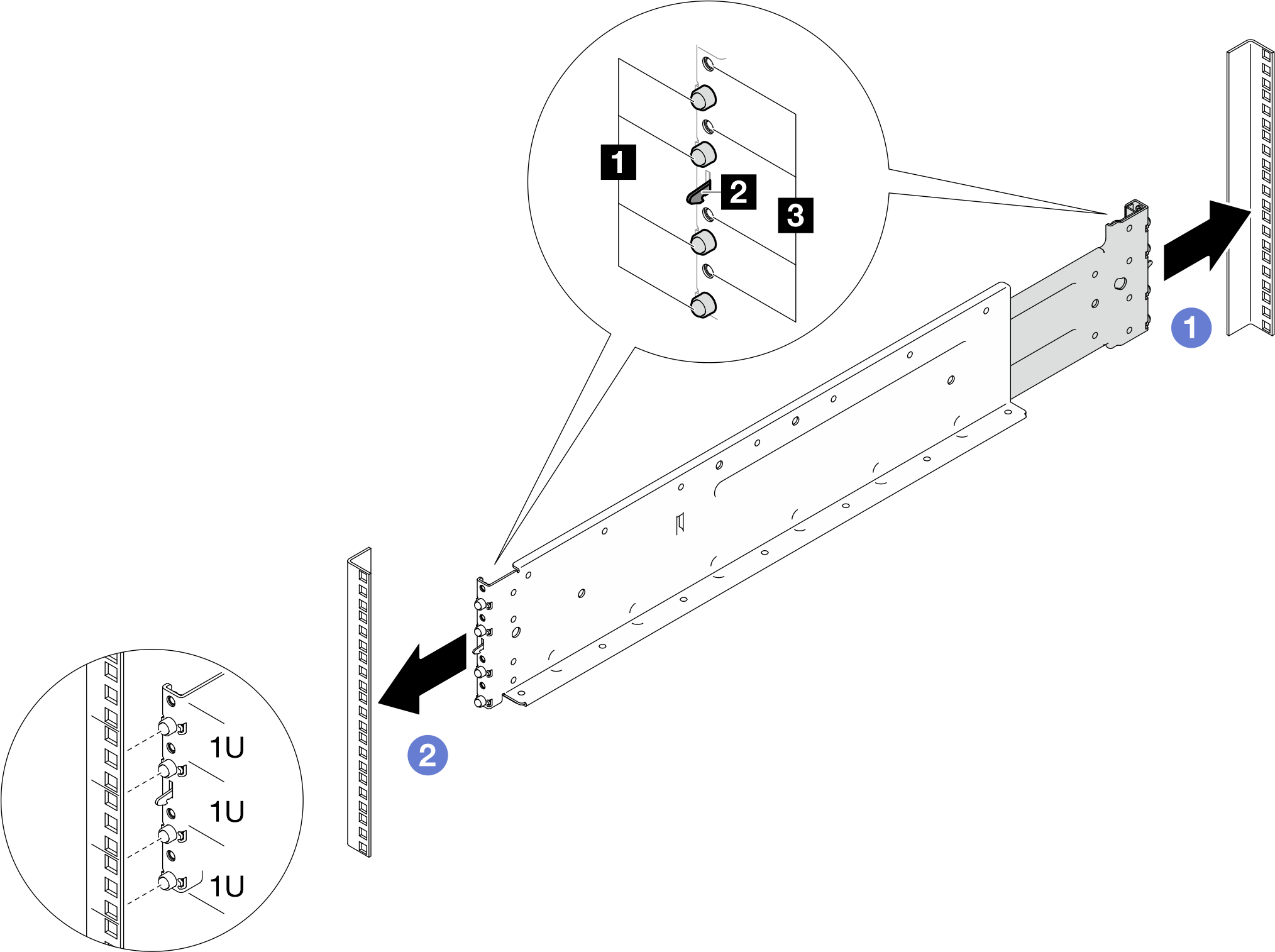

  3. 将导轨装入机架。
    1. 将导轨下边缘与要放置服务器的底部 U 对齐，并将导轨柱与 EIA 凸缘中的孔对齐。
    2. 将后部导轨销钉插入背面 EIA 凸缘中的孔，并与锁定挂钩啮合。
    3. 将前部导轨销钉插入正面 EIA 凸缘中的孔，并与锁定挂钩啮合。
      注
      如果未正确对齐导轨，请提起导轨上的锁定挂钩（2）以松开挂钩，然后卸下并重新放置导轨。
      1 销钉（导轨两端各有四个销钉）
      2 锁定挂钩
      3 M5 螺钉螺纹孔（导轨两侧各有四个螺纹孔）


  4. 重复步骤 1 到 4 以安装另一根导轨。
完成之后

  1. 将机柜安装到机架中。请参阅将机柜装入机架。

  2. 安装机柜中板组合件。请参阅安装中板组合件。

  3. 安装上歧管和下歧管。请参阅安装歧管。

  4. 安装所有电源转换站（PCS）仓。请参阅安装电源转换站（PCS）仓。

  5. 安装所有电源转换站（PCS）。请参阅安装电源转换站（PCS）。

  6. 安装 SMM3。请参阅安装 SMM3。

  7. 安装空填充件。请参阅安装空填充件。

  8. 将所有托盘装入机柜正面。请参阅在机柜中安装托盘。

  9. 安装所有其他需要的组件。
  10. 连接所有需要的线缆。
  11. 将机柜连接到电源。
  12. 将解决方案固件更新至最新级别。
  13. 将新机柜标签上的序列号和机器类型更新为 SMM3：

    1. 登录 SMM3 Web 界面。

    2. 转到系统 > 清单 > 机箱，然后更新序列号和机器类型。

  14. 重新启动所有已关闭的节点。请参阅打开解决方案的电源。
  15. SMM3 会自动开机。
