将机柜装入机架

要将机柜安装到机架中，请按照下方提供的说明进行操作。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

注

安装作为独立配置出厂的机柜时，请确保从机柜中卸下除中板组合件之外的所有组件。请参阅卸下机柜的准备工作中的步骤 1.a 到 1.f。

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 如有必要，将导轨安装到机架上。请参阅将导轨安装到机架上。

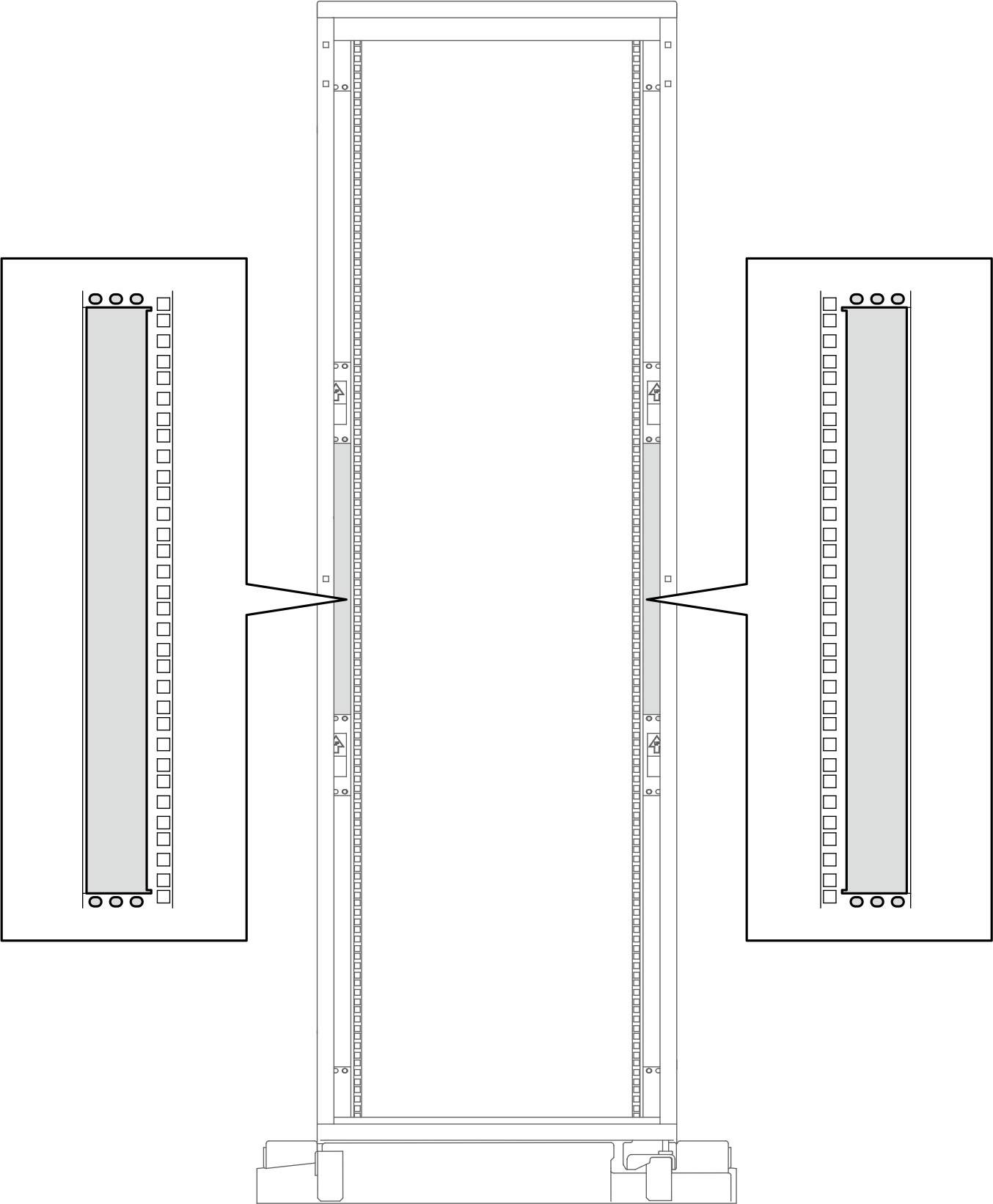

2. 从机架背面，找到左侧和右侧机架立柱上用于安装增强套件的位置和螺钉孔。
   图 1. 机架背面机架立柱上的增强套件安装位置

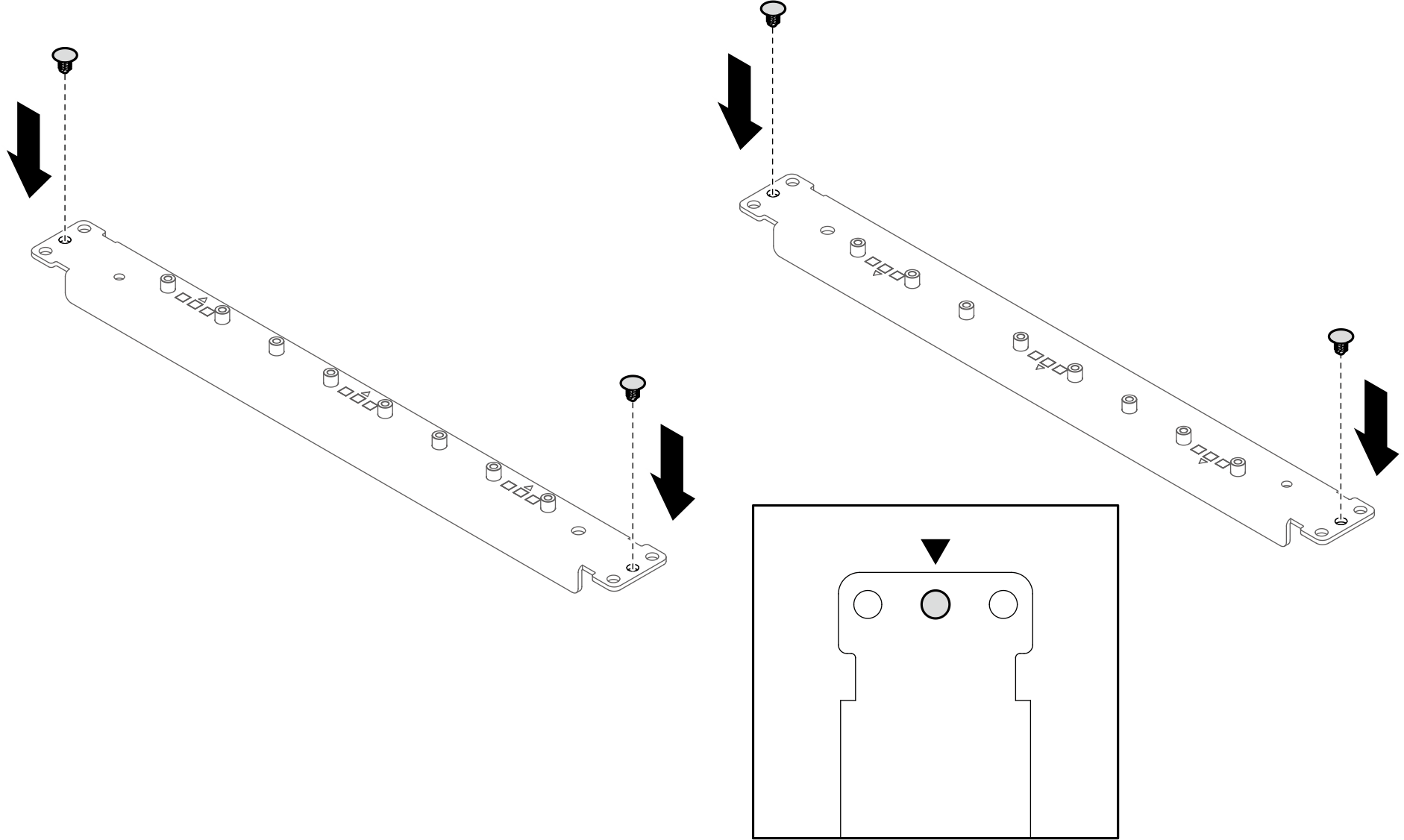

3. 仅限 42U 机架 增强支架的前端和后端各有三个螺钉孔。将塑料铆钉安装到中间螺钉孔（每个支架两个铆钉）。
   图 2. 将塑料铆钉安装到增强支架上


4. 将增强套件安装到左侧和右侧机架立柱上。在每个机架立柱上安装四颗螺钉，以将增强套件固定到机架立柱上。
   图 3. 安装增强套件

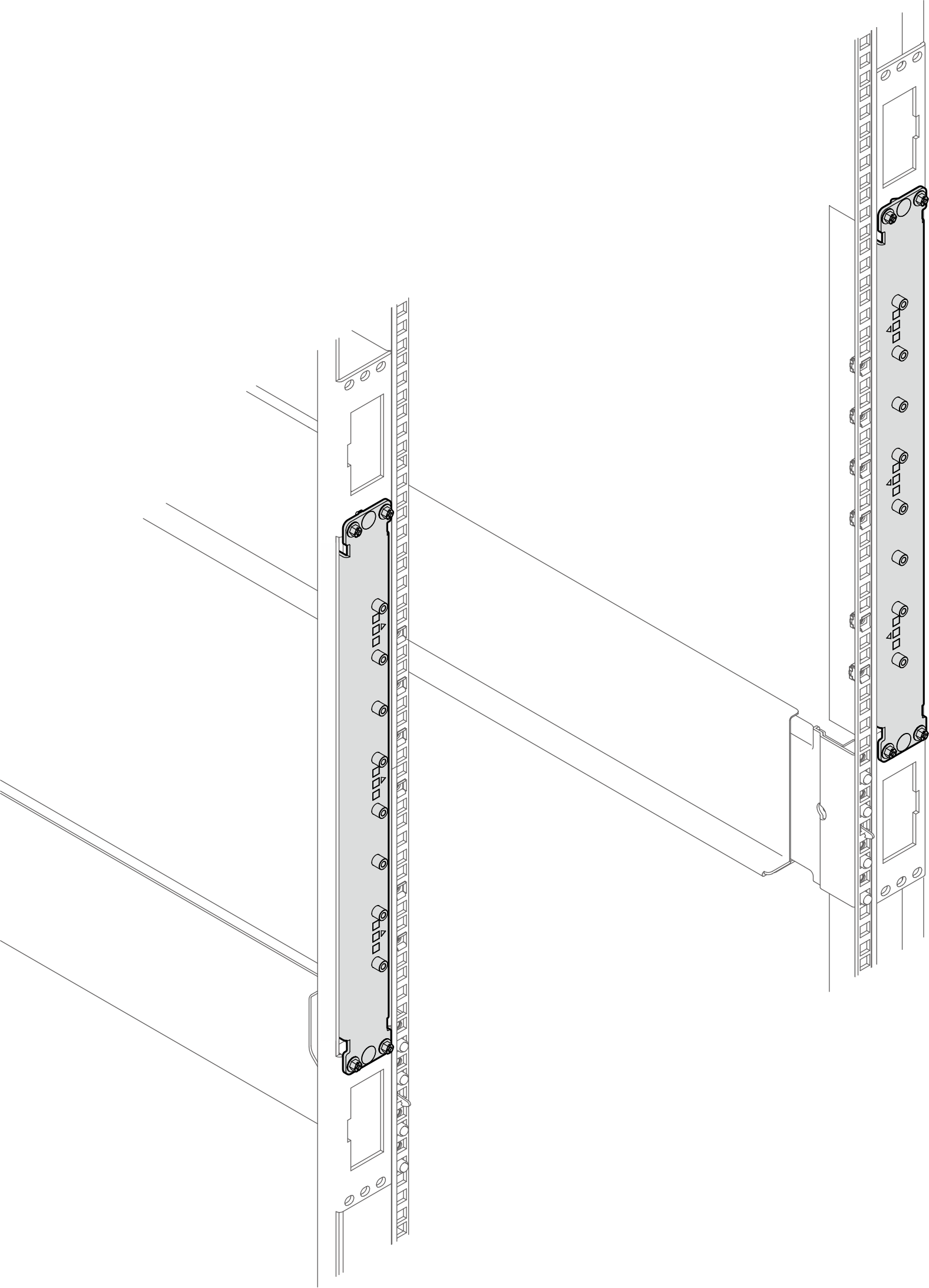

5. 确保增强套件安装正确。
   图 4. 装有增强套件的机架背面


6. 安装后端支撑架。

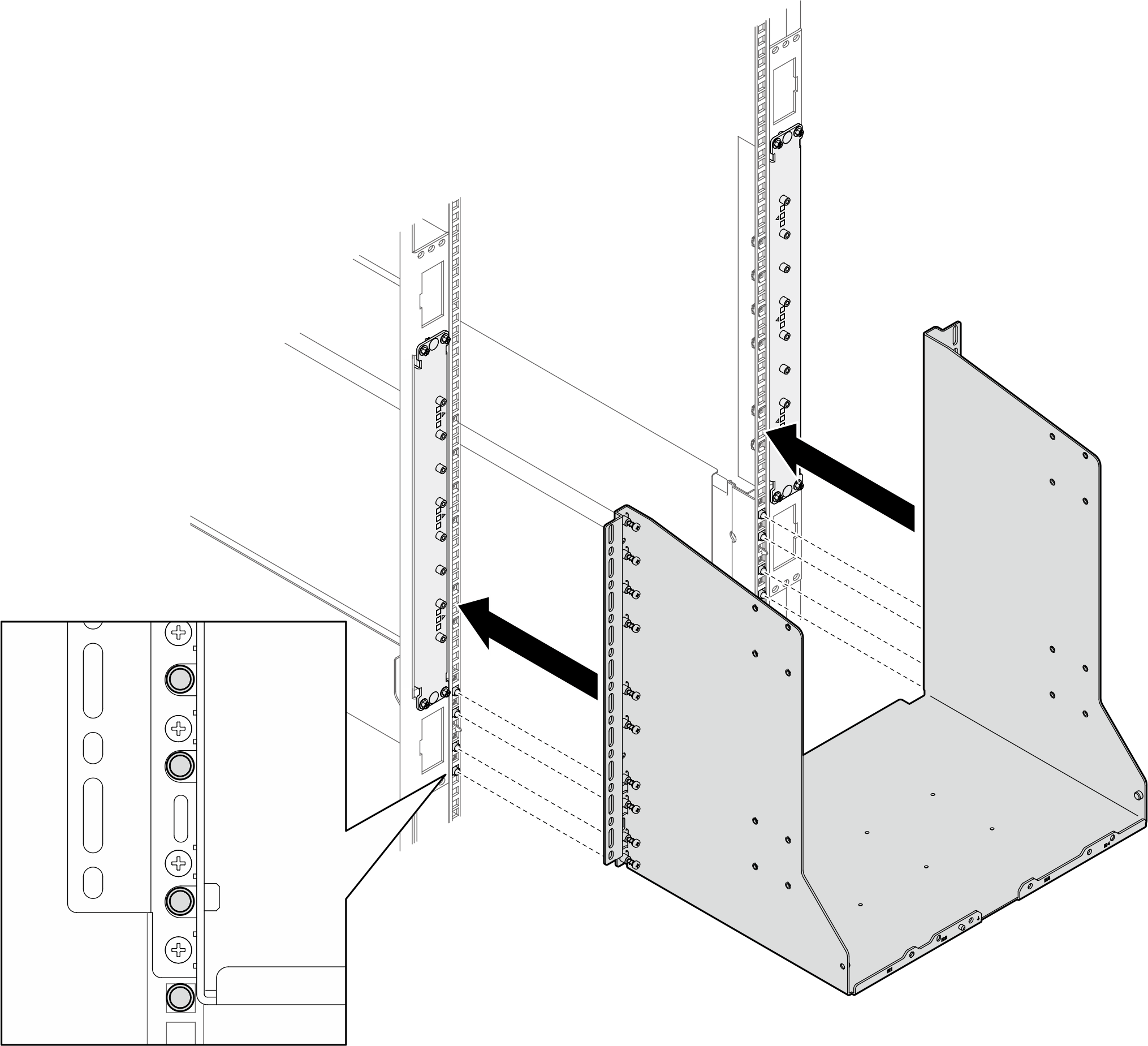

   1. 将后端支撑架与导轨导销对齐。
      图 5. 将后端支撑架与导轨导销对齐

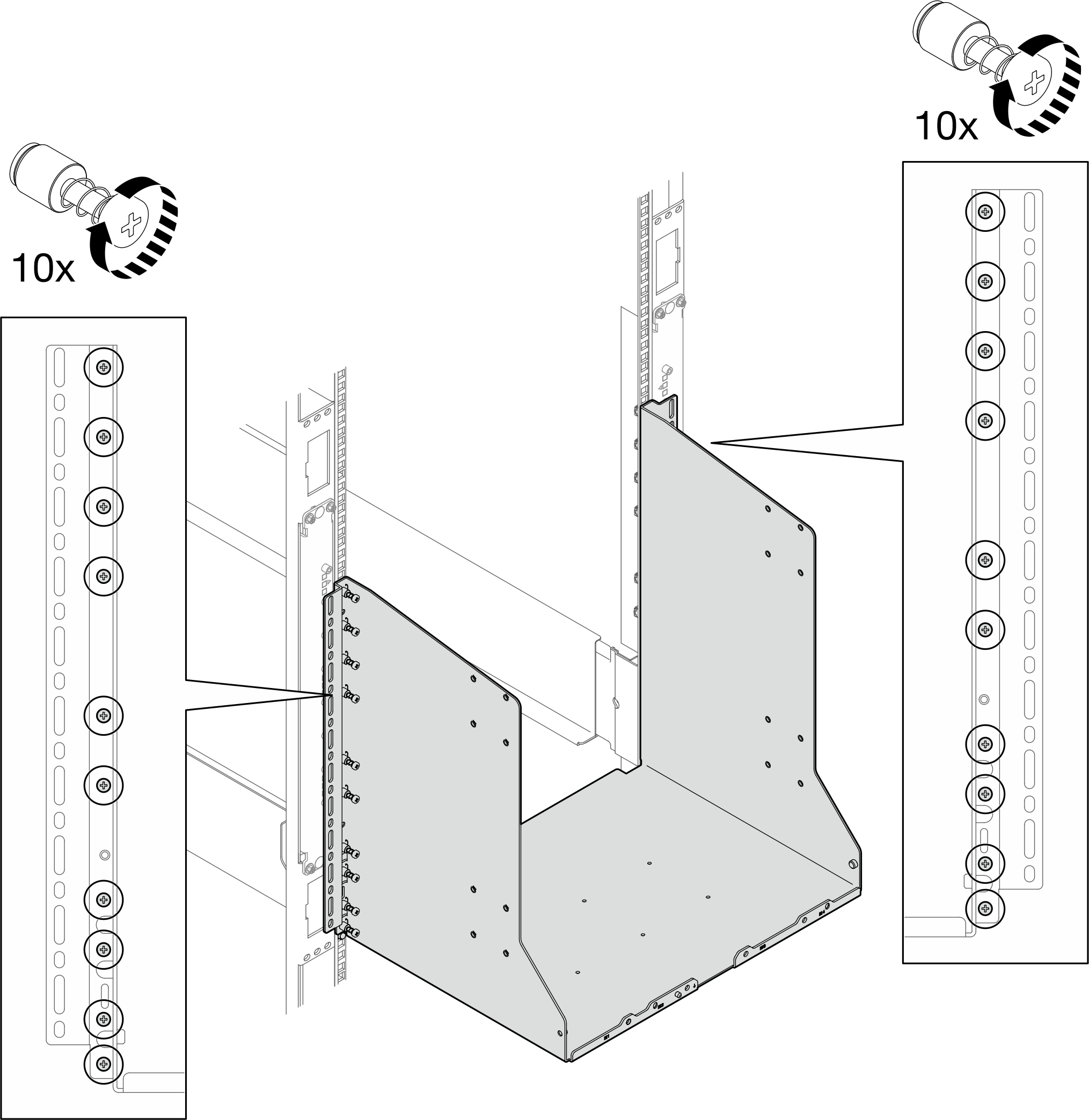

   2. 在每个机架立柱上拧紧十颗螺钉，将后端支撑架固定到机架上。
      图 6. 安装螺钉以固定后端支撑架


   3. 安装螺钉以将后端支撑架固定到增强套件上。
      注

      • V：当增强套件螺钉孔出现在支撑架开口内时，将螺钉安装到支撑架开口中。

      • X：当支撑架开口内没有出现螺钉孔时，无需安装螺钉。

      • 1：增强套件螺钉孔

      图 7. 将后端支撑架安装到增强套件中

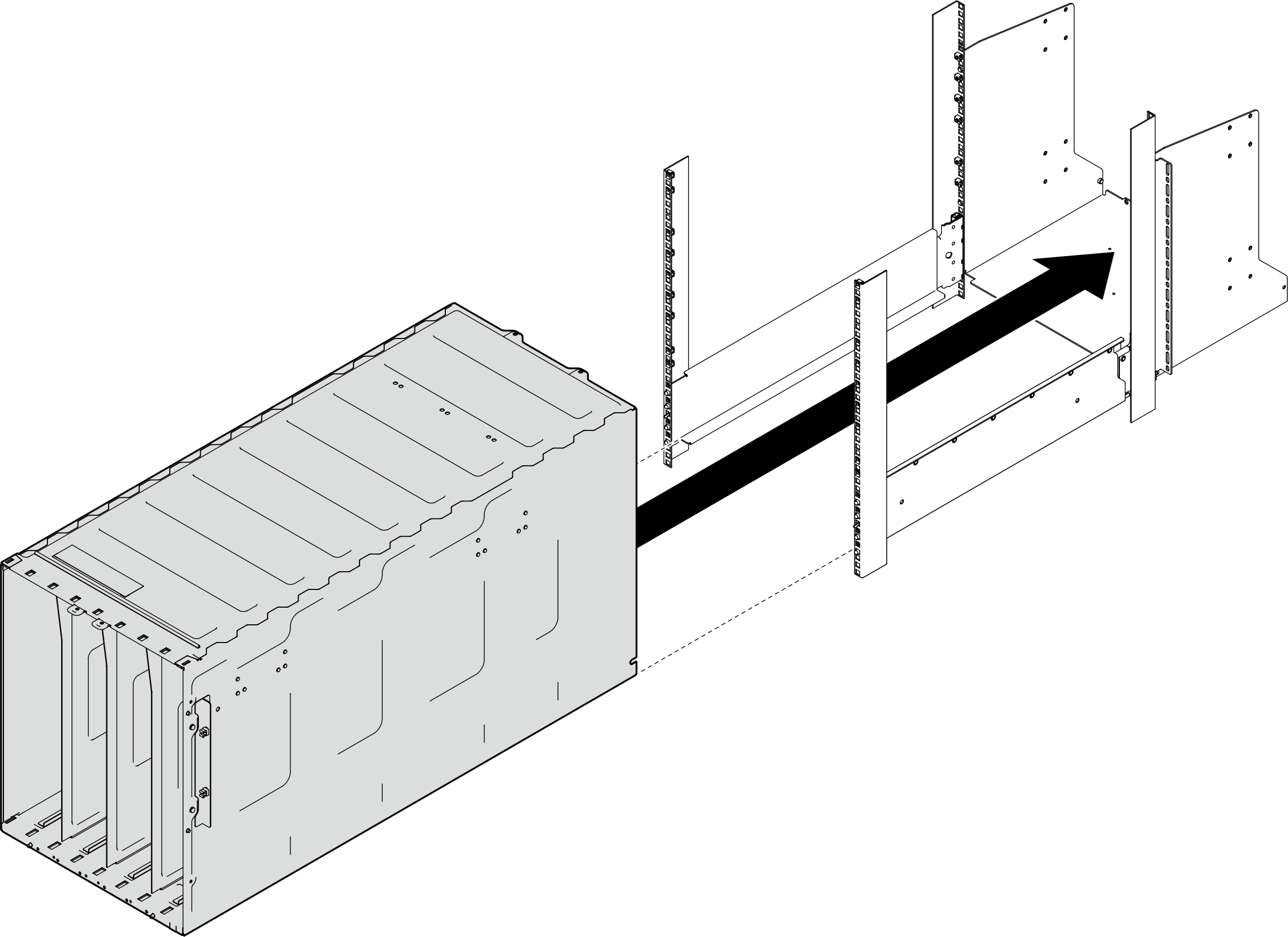

7. 从机架的正面将机柜安装到机架中。
   图 8. 将机柜安装到机架


8. 在右侧内部安装八颗螺钉，将机柜固定到后端支撑架上。
   图 9. 将螺钉安装到机柜的右侧内部


9. 在左侧内侧安装八颗螺钉，将后端支撑架固定到机柜上。
   图 10. 将螺钉安装到机柜的左侧内部

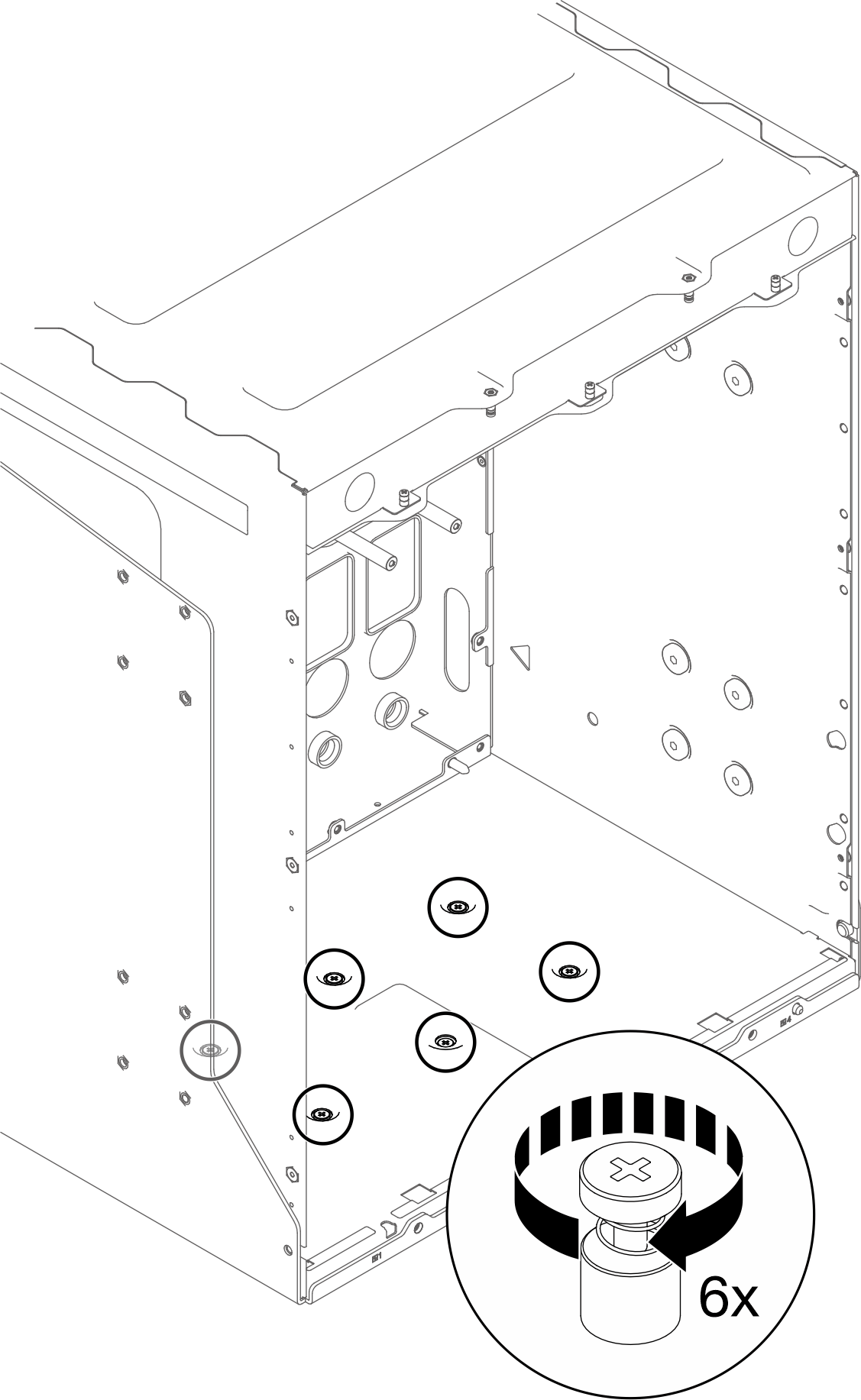

10. 从机柜背面内部拧紧六颗螺钉，将后端支撑架固定到机柜底部。
    图 11. 将后端支撑架固定到机柜底部


11. 安装四颗螺钉以将后端支撑架固定到机柜后端。
    图 12. 将后端支撑架固定到机柜后端


12. 从机柜的正面将 EIA 支架安装到机柜。将 EIA 支架连接到机架立柱上，并在每个机架立柱上安装五颗螺钉以将 EIA 支架固定到机架上。
    图 13. 将 EIA 支架安装到机柜正面


13. 安装前端顶支撑架。
    1. 安装四颗螺钉以将前端顶支撑架固定到机柜。
       图 14. 安装前端顶支撑架

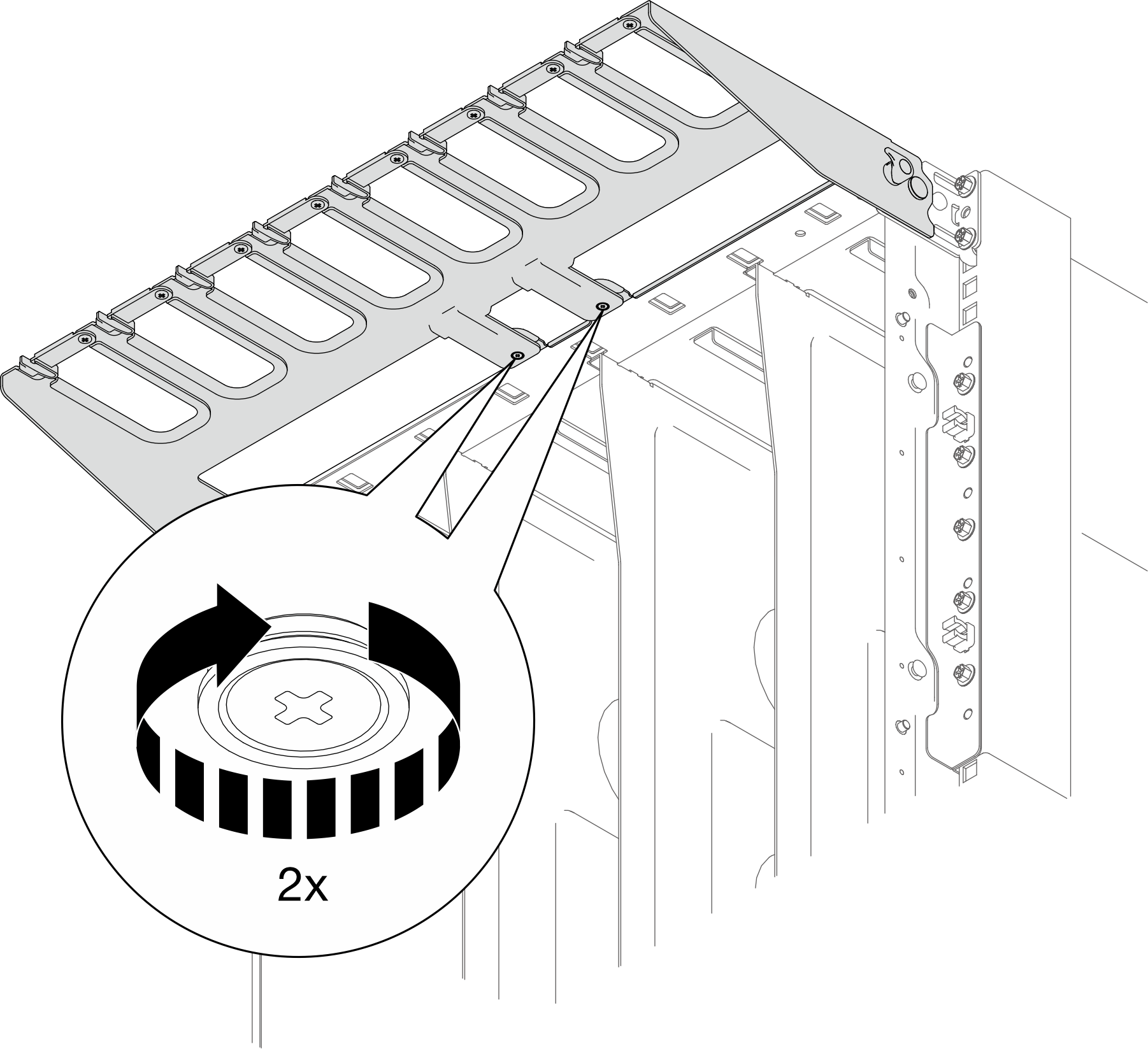

    2. 从前端顶支撑架下面安装两颗螺钉。
       图 15. 从前端顶支撑架下面安装两颗螺钉。


14. 安装前端底支撑架。
    1. 在每个机架立柱上安装六颗螺钉，以将前端底支撑架固定到机柜上。
       图 16. 安装前端底支撑架


    2. 安装六颗螺钉以将底支撑架固定到机柜前端。
       图 17. 安装底支撑架


15. 将 EIA 外盖安装到机架上。
    1. 将 EIA 支架放置到机架立柱上。
       图 18. 安装 EIA 外盖


    2. 使用扭矩设置为 5.0 +/- 0.5 磅·英寸（即 0.55 +/- 0.05 牛·米）的扭矩螺丝刀，在每个机架立柱上安装两颗螺钉以固定 EIA 外盖。
       图 19. 将 EIA 外盖固定到机架
