从机柜上卸下托盘

按以下信息从机柜卸下 DWC 托盘。

关于本任务

注意
鉴于服务器的重量，出于安全考虑，强烈建议在卸下托盘或 PCS 时使用 Genie® Lift™ GL™-8。Lenovo 提供了带有附加夹具 Genie Lift GL-8 Option Kit 和 GL-8 Kit for N1380 and SC Systems 的起重工具。如果现场没有可用的升降设备，客户必须在经过培训的技术人员到达并处理重新安装之前将设备移动到方便操作且通电的区域。Lenovo 强烈建议使用升降设备及其附加配件通过非机架安装物品为 N1380 和 SC 系统配置完整的解决方案。
重要
用于托盘拆卸和安装的必备工具。
注意
请勿将手放在支撑杆上，以免受伤。
图 1. 避免将手放在支撑杆上

S040
use protective gloves
警告
此过程应佩戴保护手套。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。请参阅关闭解决方案的电源。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

  • 下面的插图可能与您的硬件略有不同，但拆卸方法是一样的。

注
服务器和交换机线缆穿过前端底支撑架上的线缆固定器。

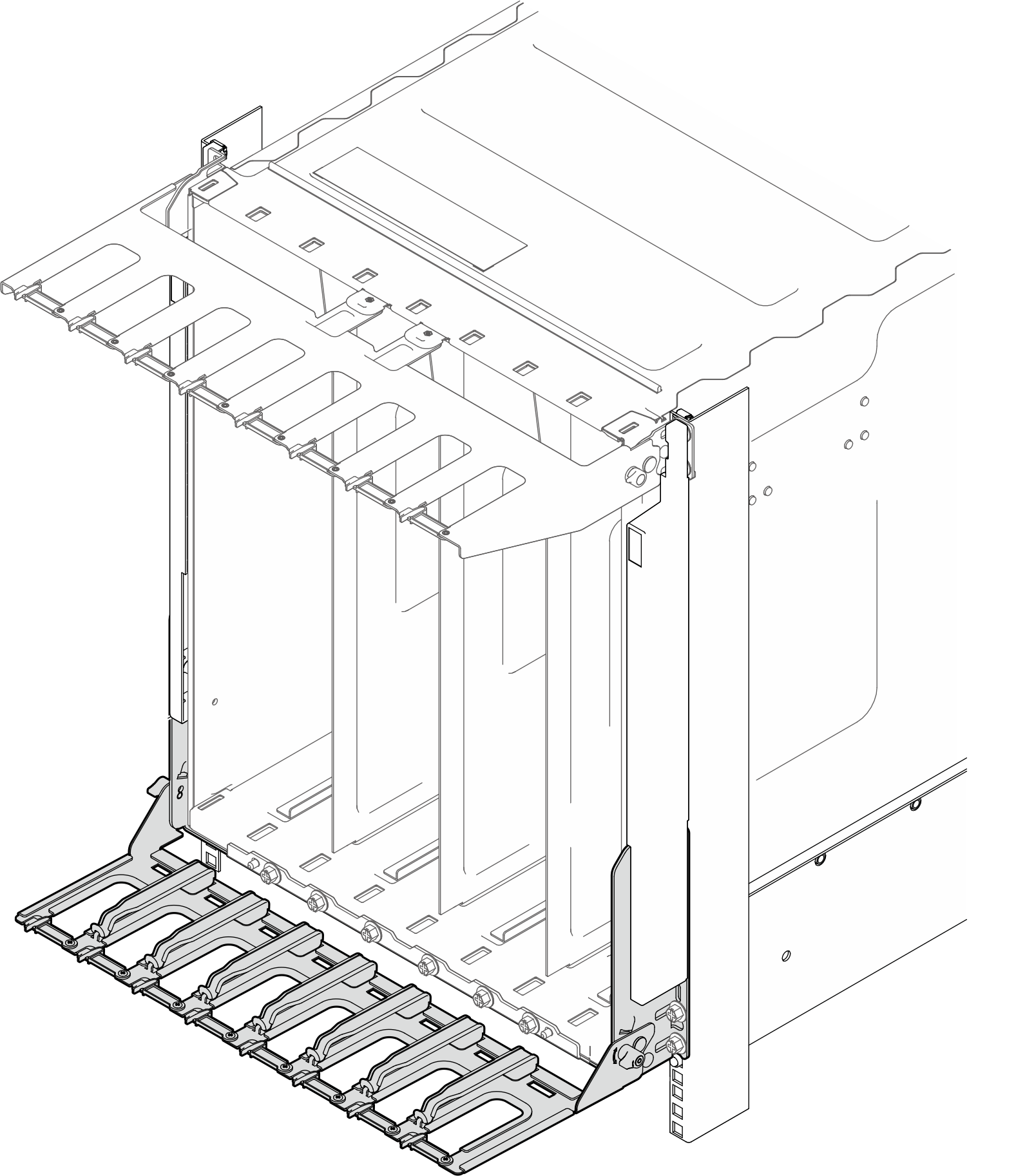

图 2. 底支撑架

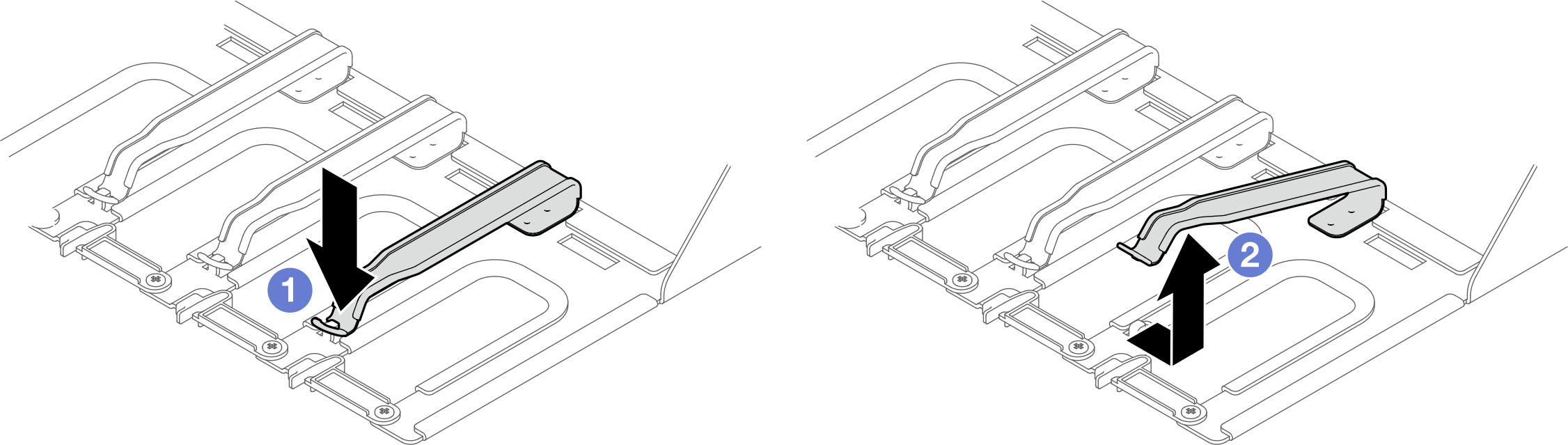

  1. 打开线缆固定器

    • 向下按压线缆固定器。

    • 向右拉动线缆固定器；然后再将其向上抬起。

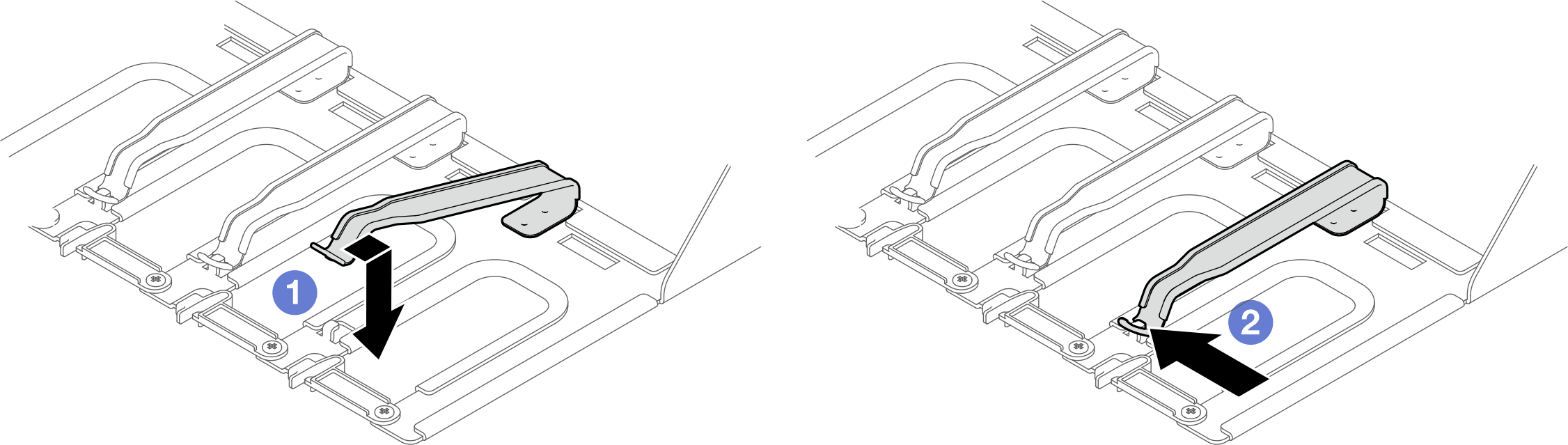

  2. 合上线缆固定器

    • 向右拉动线缆固定器；然后再将其向下按。

    • 向左拉动线缆固定器以将其固定到支撑架上。



观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

注意
S040
use protective gloves
警告
此过程应佩戴保护手套。

托盘的温度可能很高。等待几分钟让托盘冷却，然后再卸下托盘外盖。

  1. 从机柜上卸下托盘。
    1. 按下前凸轮手柄上的滑锁。
    2. 如图中所示旋转前凸轮手柄。随后托盘将从托盘插槽中伸出大约 2 厘米（0.78 英寸）。

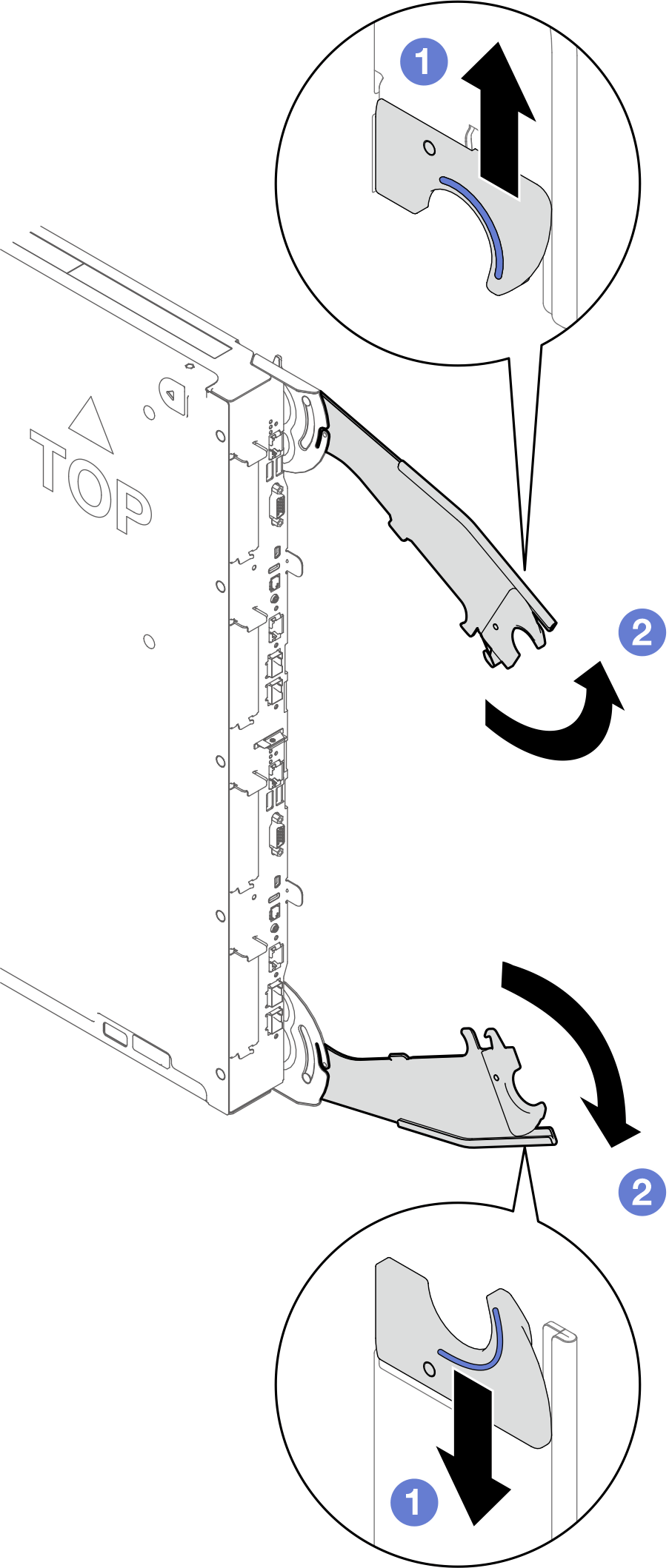

      图 3. 打开托盘凸轮手柄
      Tray removal

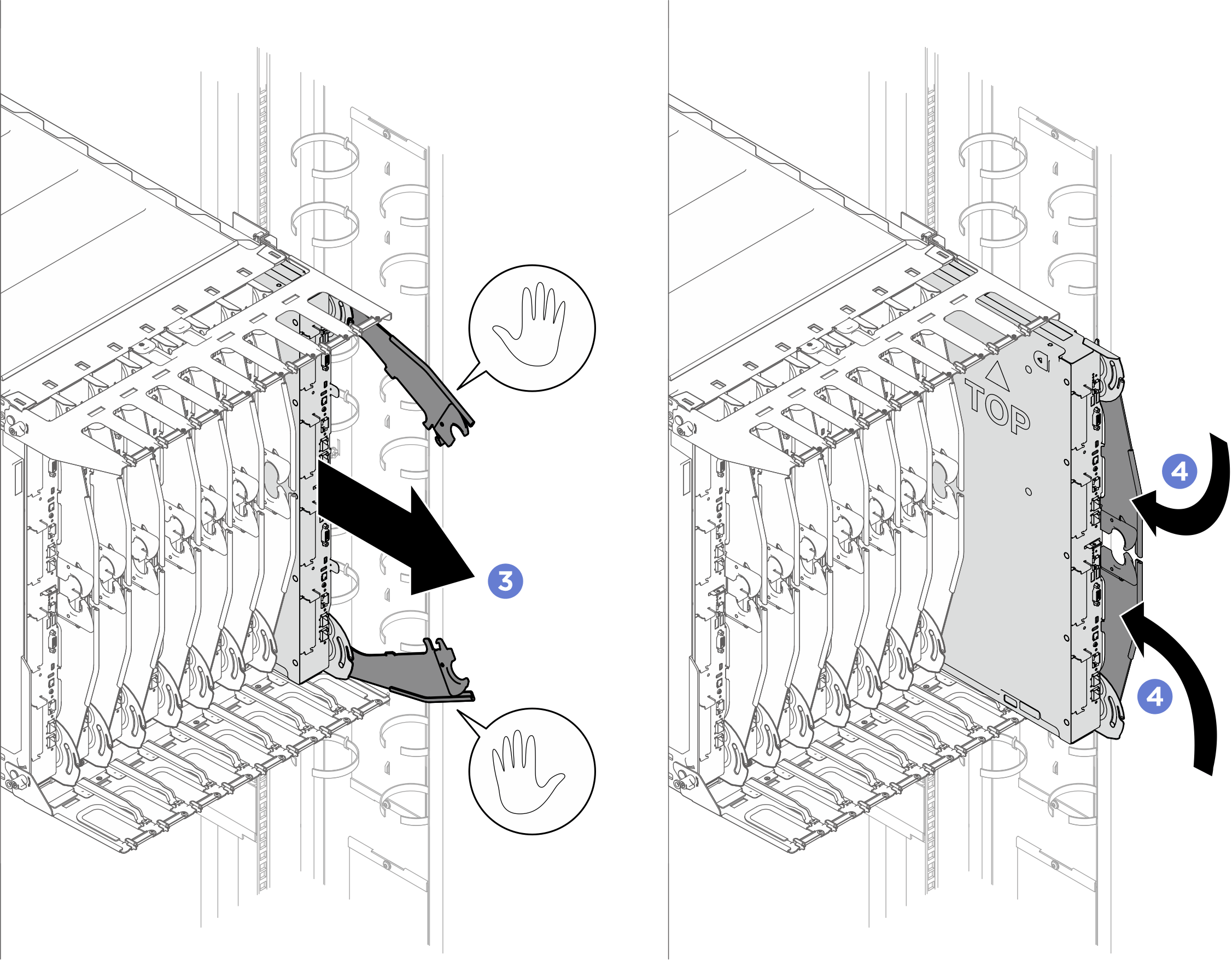

    3. 抓住凸轮手柄，然后将 DWC 托盘从机柜中轻轻拉出。
    4. 拉出托盘至看见顶盖上的 TOP 标识。然后，合上凸轮手柄。

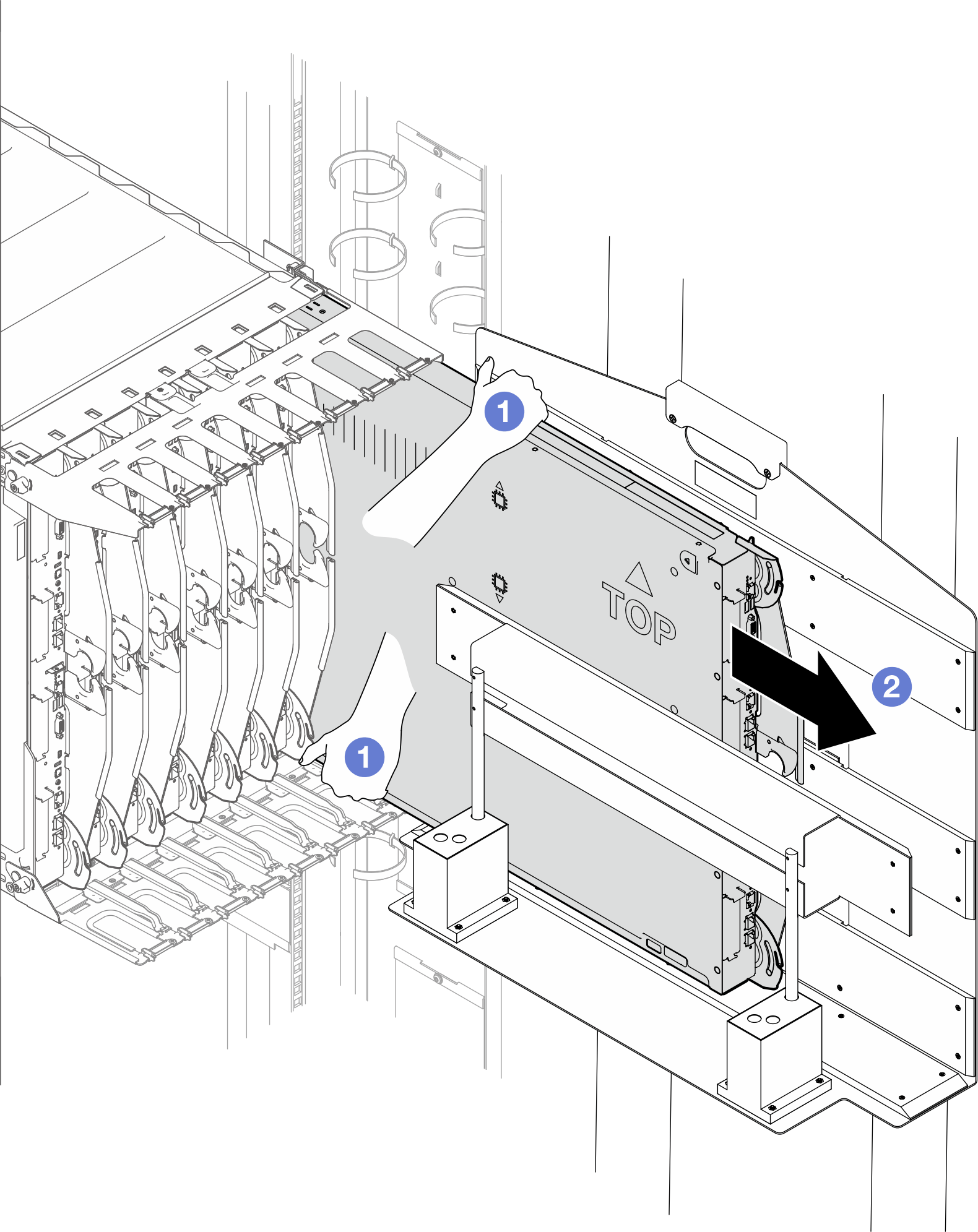

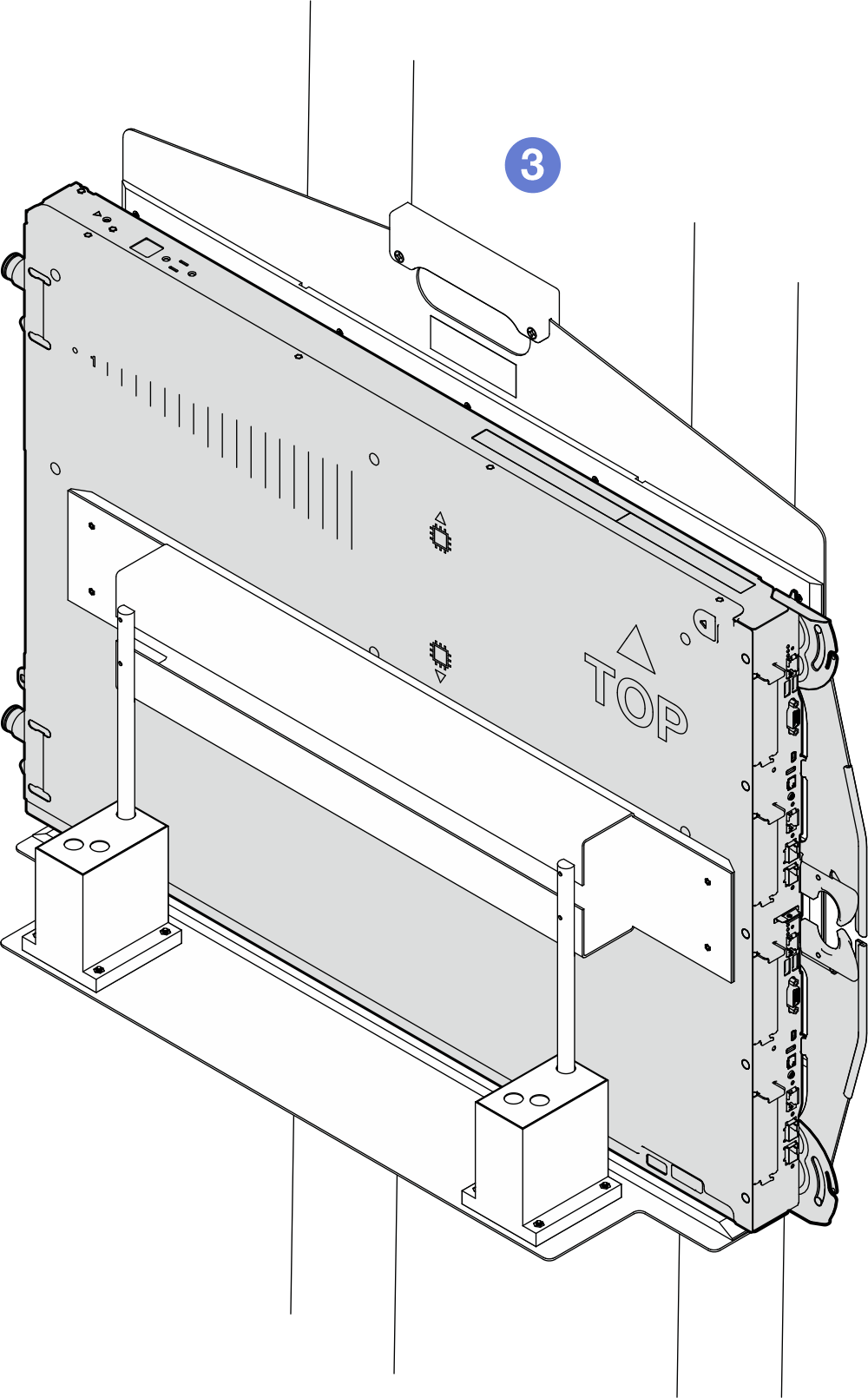

      图 4. 从机柜中轻轻拉出托盘

  2. 将夹具导向挡板调整到 SW 位置（单宽）。如果导向挡板不在 SW 位置，请提起导向挡板，然后将其重新安装到 SW 插槽中。
    挡板标签描述完整描述
    SW单宽
    PCS电源转换站
    DW双宽

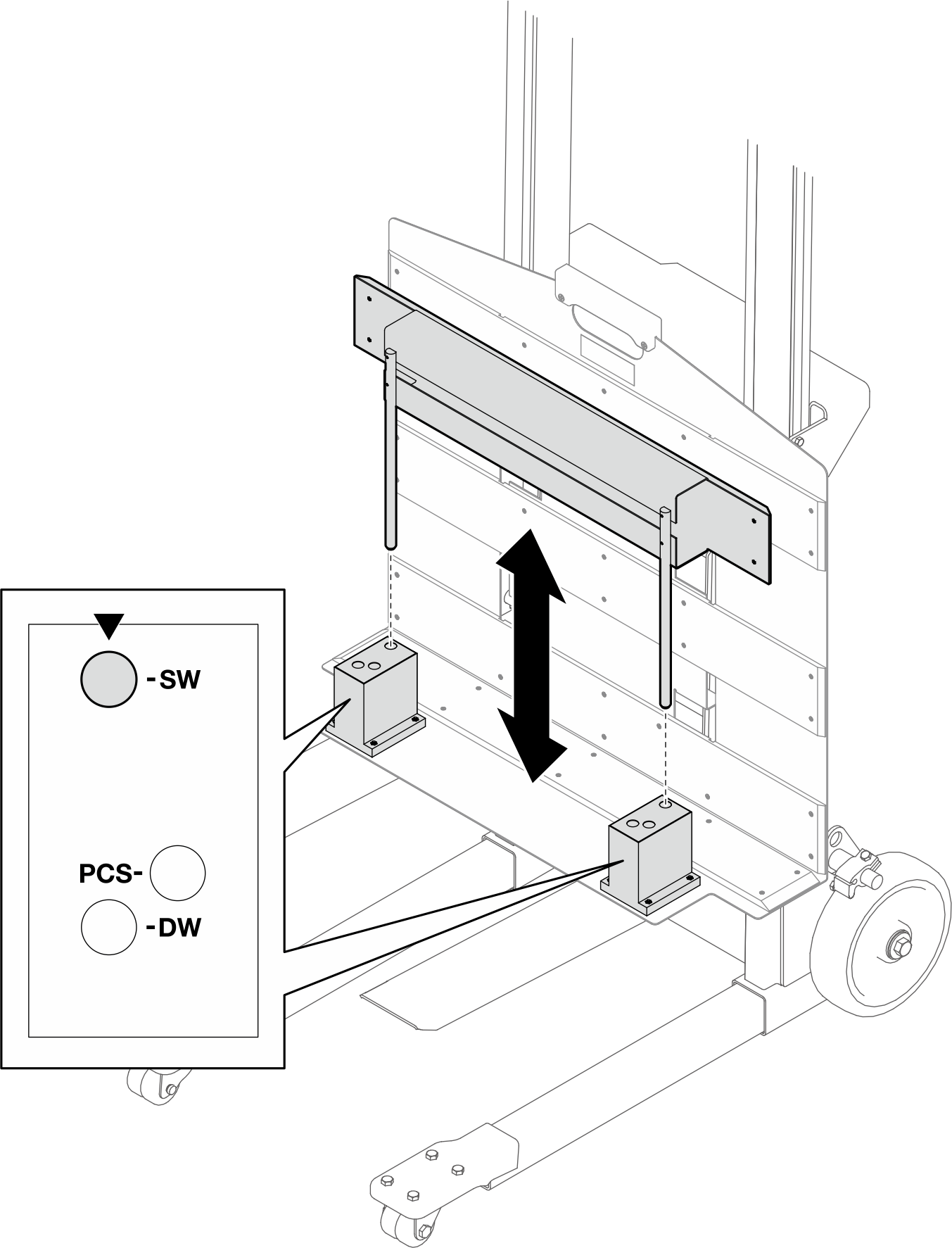

    图 5. 夹具导向挡板调整到 SW 位置

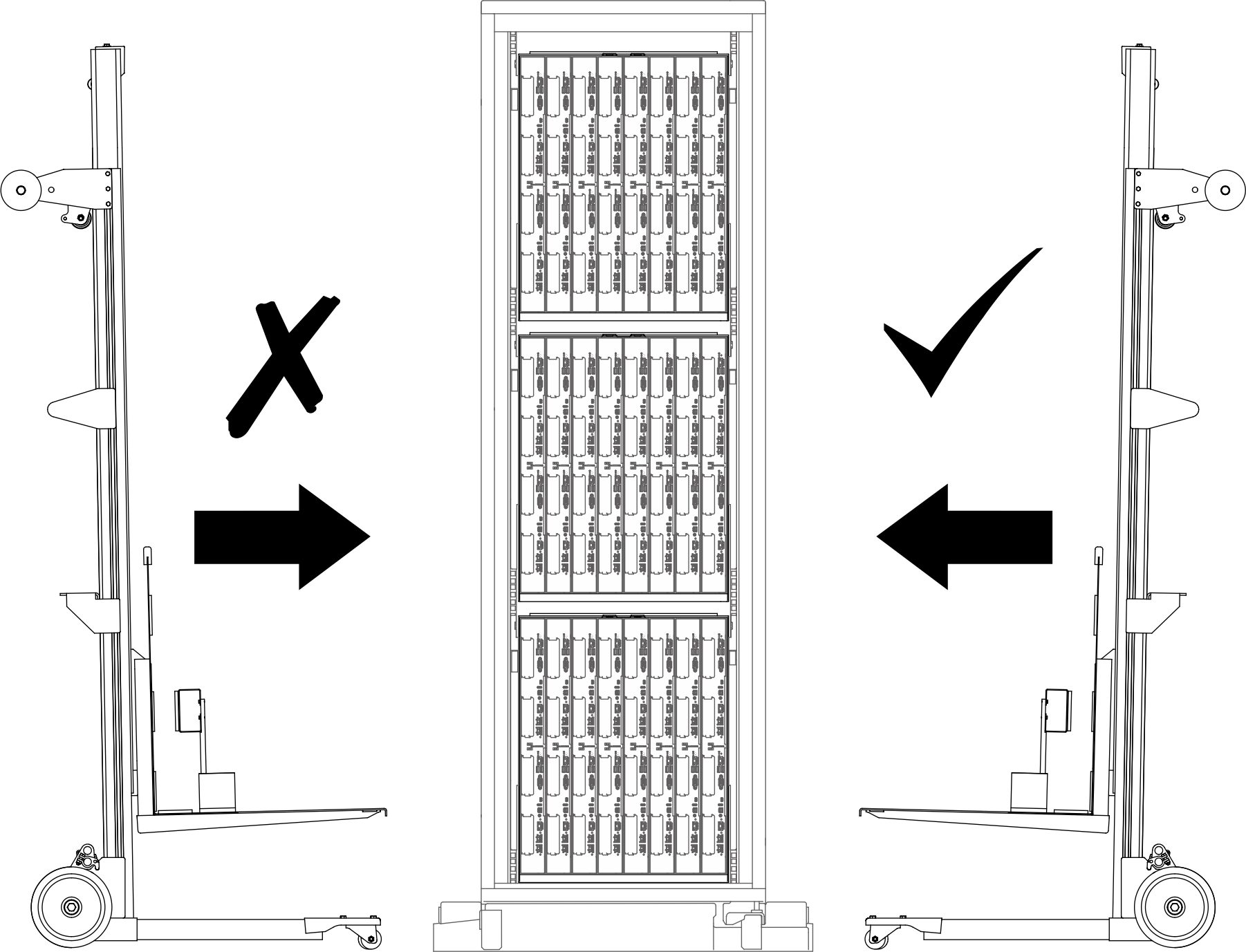

  3. 将起重工具组合件移至机架正面。确保夹具正面朝向托盘背面。
    图 6. 起重工具组合件放置在机架正面

  4. 调整起重工具，使夹具底部与托盘底部对齐，并且起重工具正面与托盘背面平行。
    注

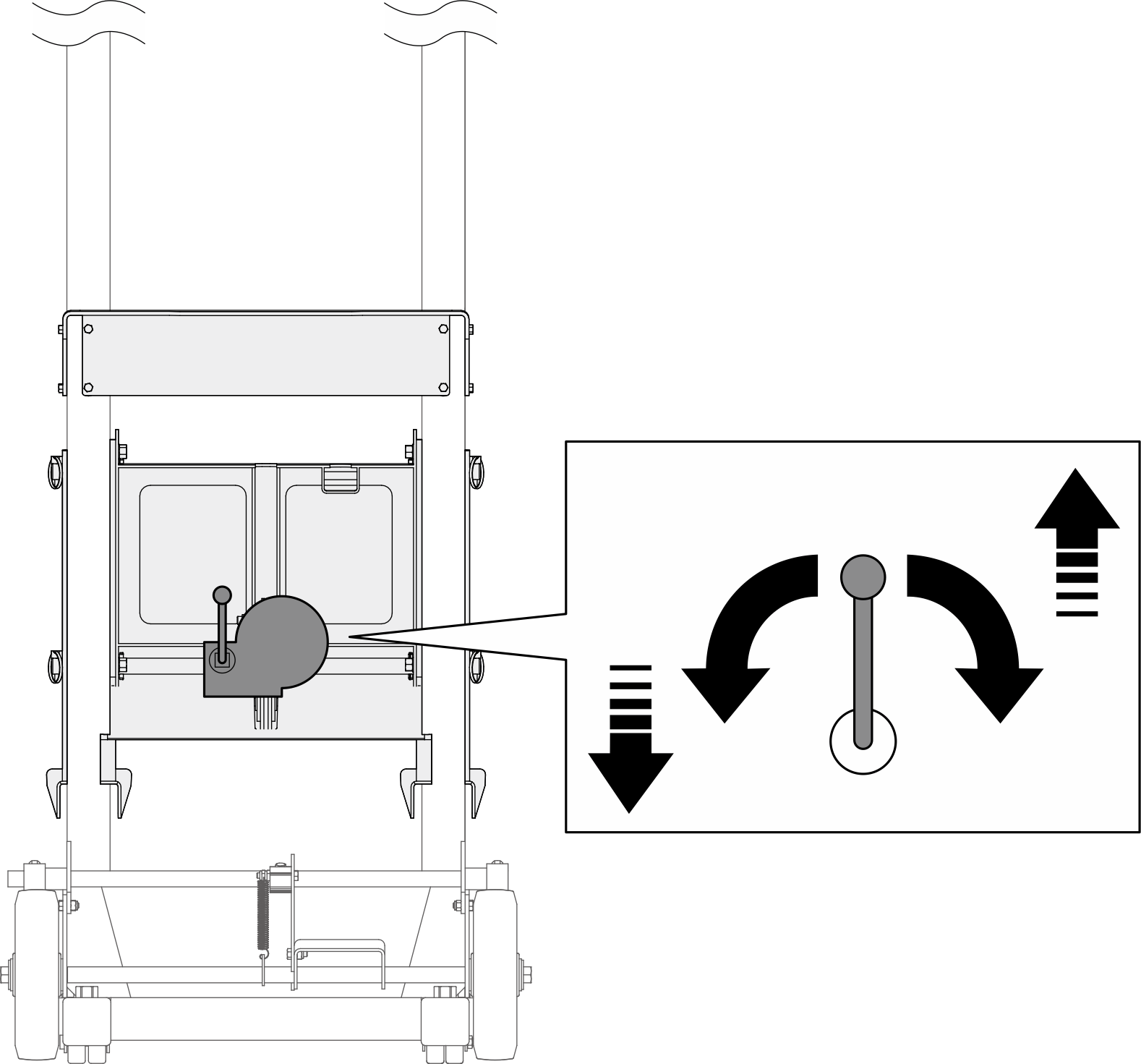

    顺时针旋转起重工具的手柄可以抬起夹具，而逆时针旋转将使夹具降低。


    图 7. 将夹具和托盘底部对齐

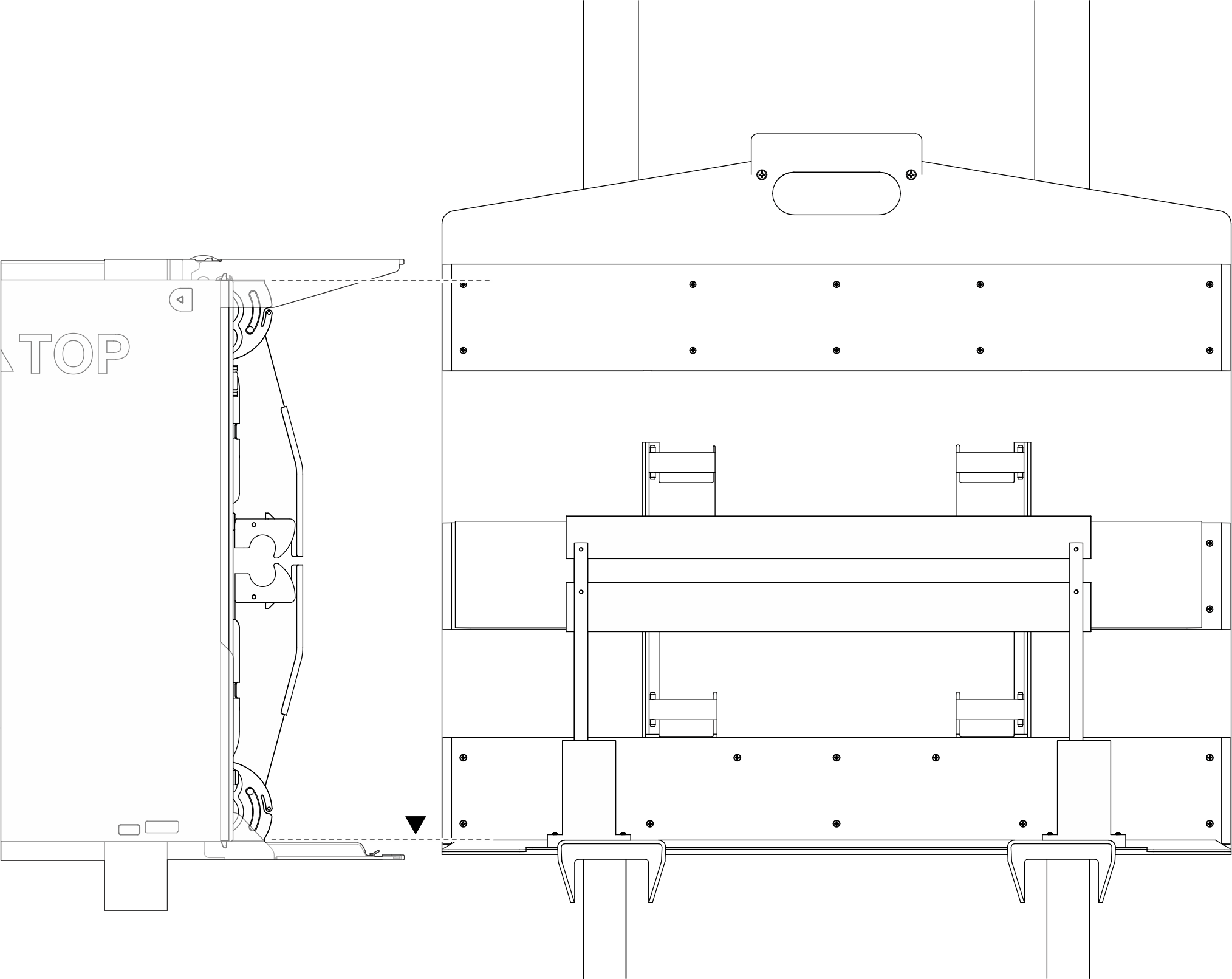

    图 8. 将夹具正面与托盘背面对齐

  5. 踩下脚踏板以锁定起重工具的车轮制动器。
    图 9. 锁定起重工具车轮制动器

  6. 将托盘转移到夹具上。
    1. 抓住托盘的上部和下部。
    2. 将托盘滑到夹具上。
    3. 确保托盘在夹具中正确就位。
    注
    托盘重量估算：37.215 千克（82.059 磅）
    图 10. 将托盘转移到夹具上



  7. 踩下脚踏板以锁定旋转夹具推车上的车轮制动器。

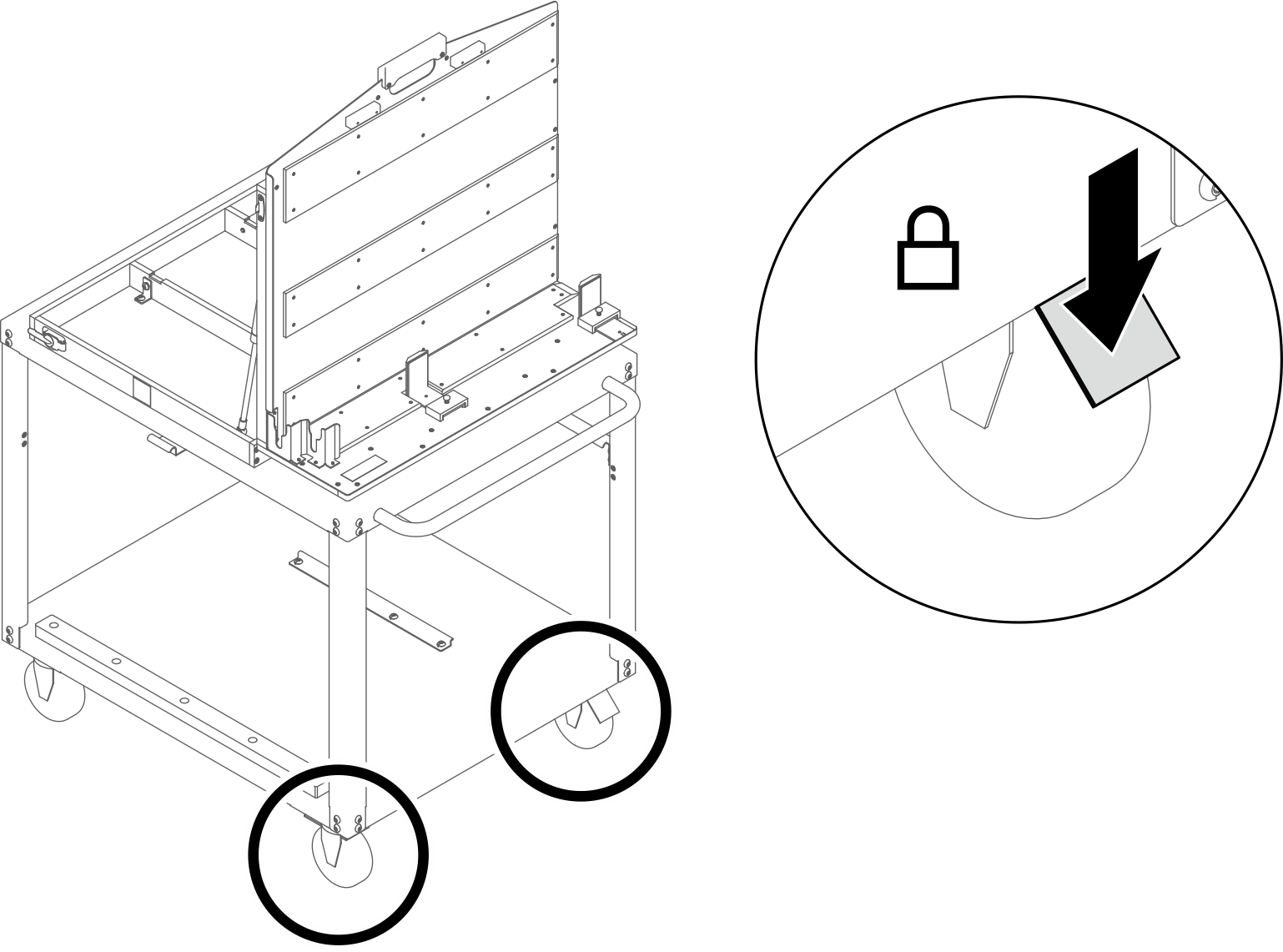

    图 11. 锁定推车车轮制动器

  8. 如果旋转夹具已合上，请将其打开。
    1. 抓住手柄，用力按住手柄。

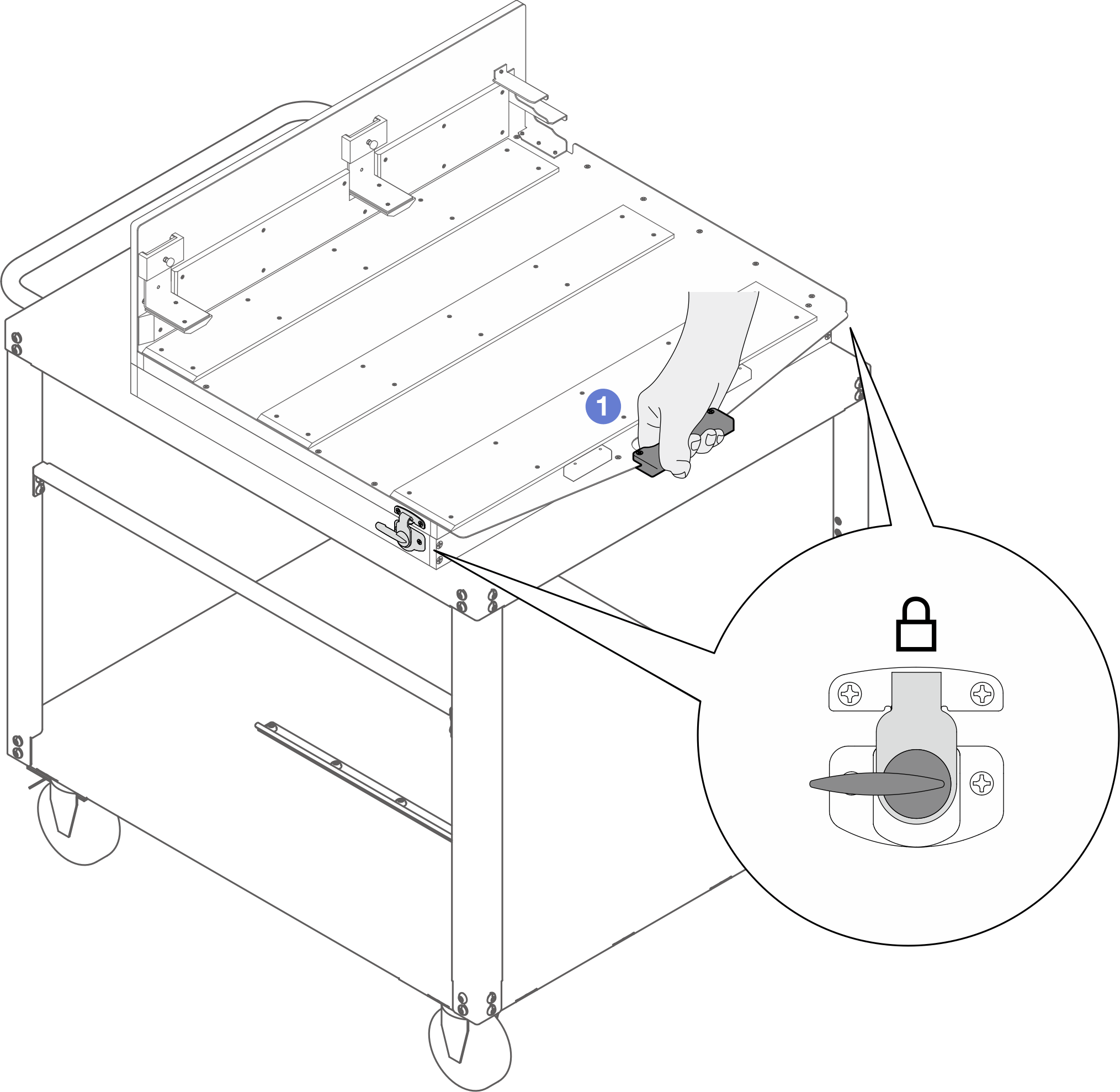

      图 12. 按住旋转夹具手柄

    2. 持续按住手柄。同时，逆时针旋转滑锁直至其解锁。确保解锁夹具左右两侧的滑锁。
      注意
      确保在解锁滑锁时按住手柄。

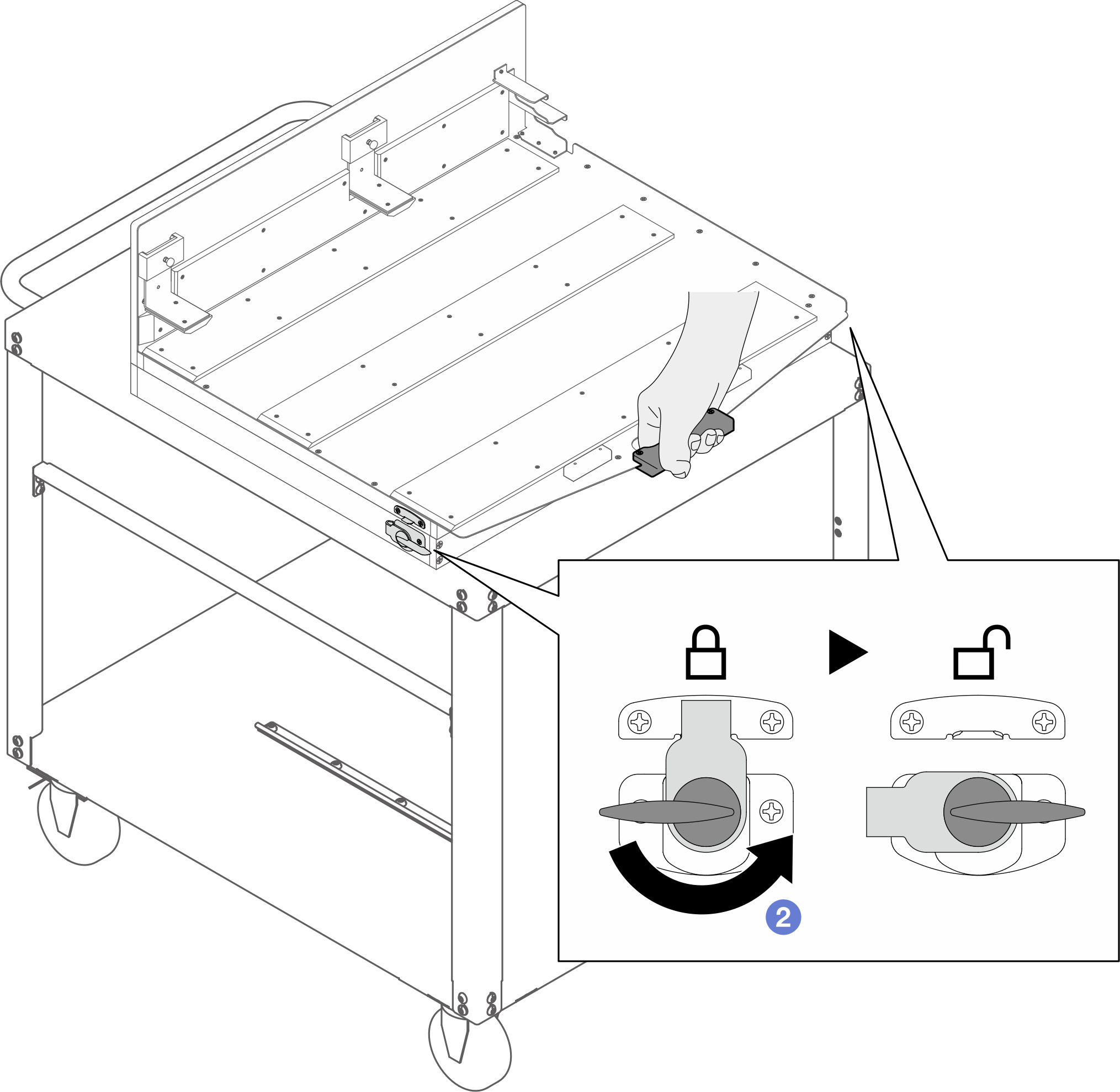

      图 13. 解锁旋转夹具滑锁

    3. 握住手柄；然后，缓慢向上旋转手柄，直至其垂直站立。
    注意
    确保在打开旋转夹具时握住手柄。

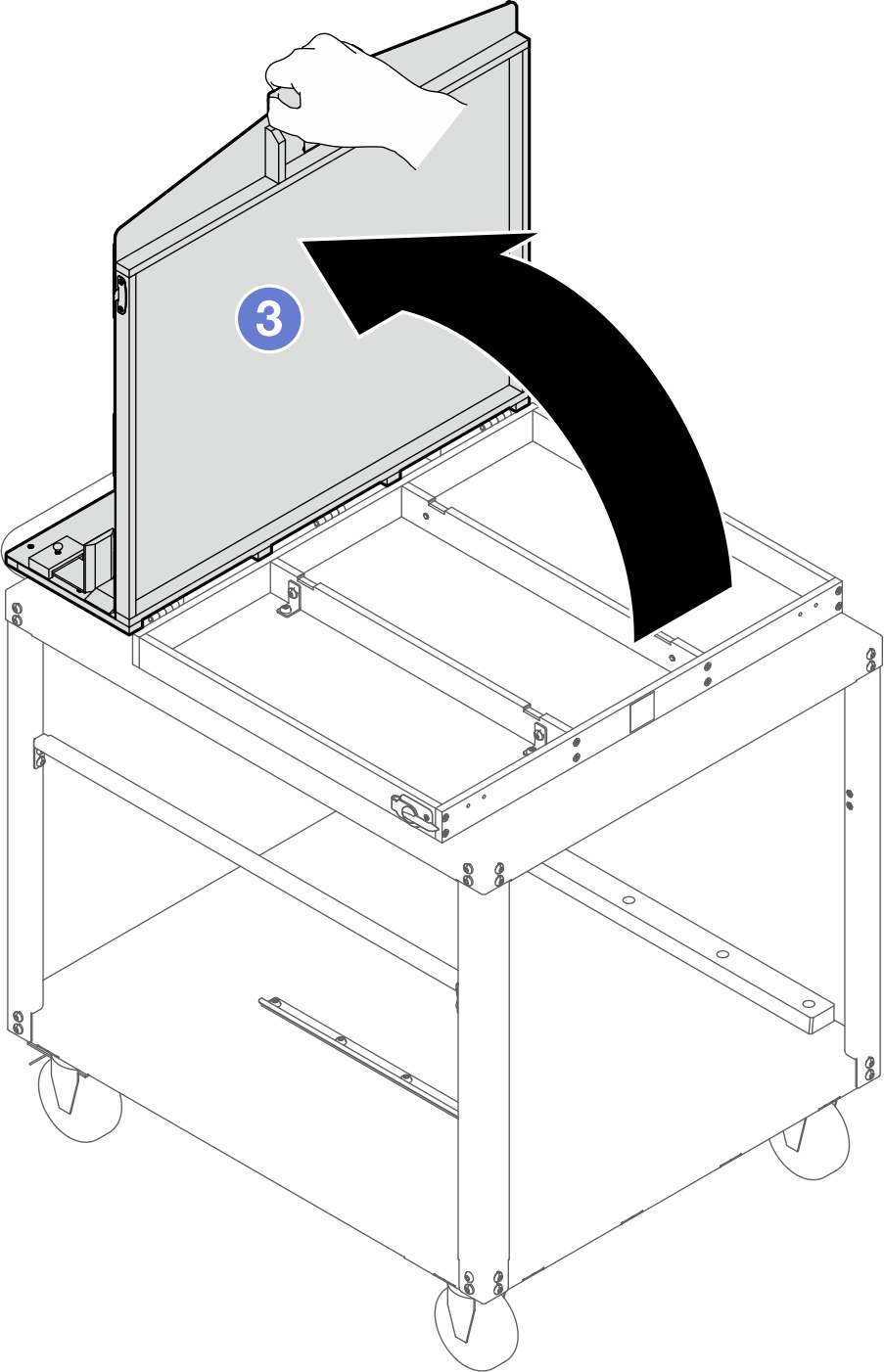

    图 14. 打开旋转夹具

  9. 如下图所示，将起重工具组合件移动到旋转夹具组合件的右侧（从旋转夹具正面看）。调整起重工具，使起重工具夹具底部与旋转夹具底部对齐，并且这两个夹具的侧面平行。
    注
    顺时针旋转起重工具的手柄可以抬起夹具，而逆时针旋转将使夹具降低。


    图 15. 将起重工具夹具和旋转夹具的底部和侧面对齐

  10. 踩下脚踏板以锁定起重工具的车轮制动器。
    图 16. 锁定起重工具车轮制动器

  11. 调整旋转夹具上的角架。

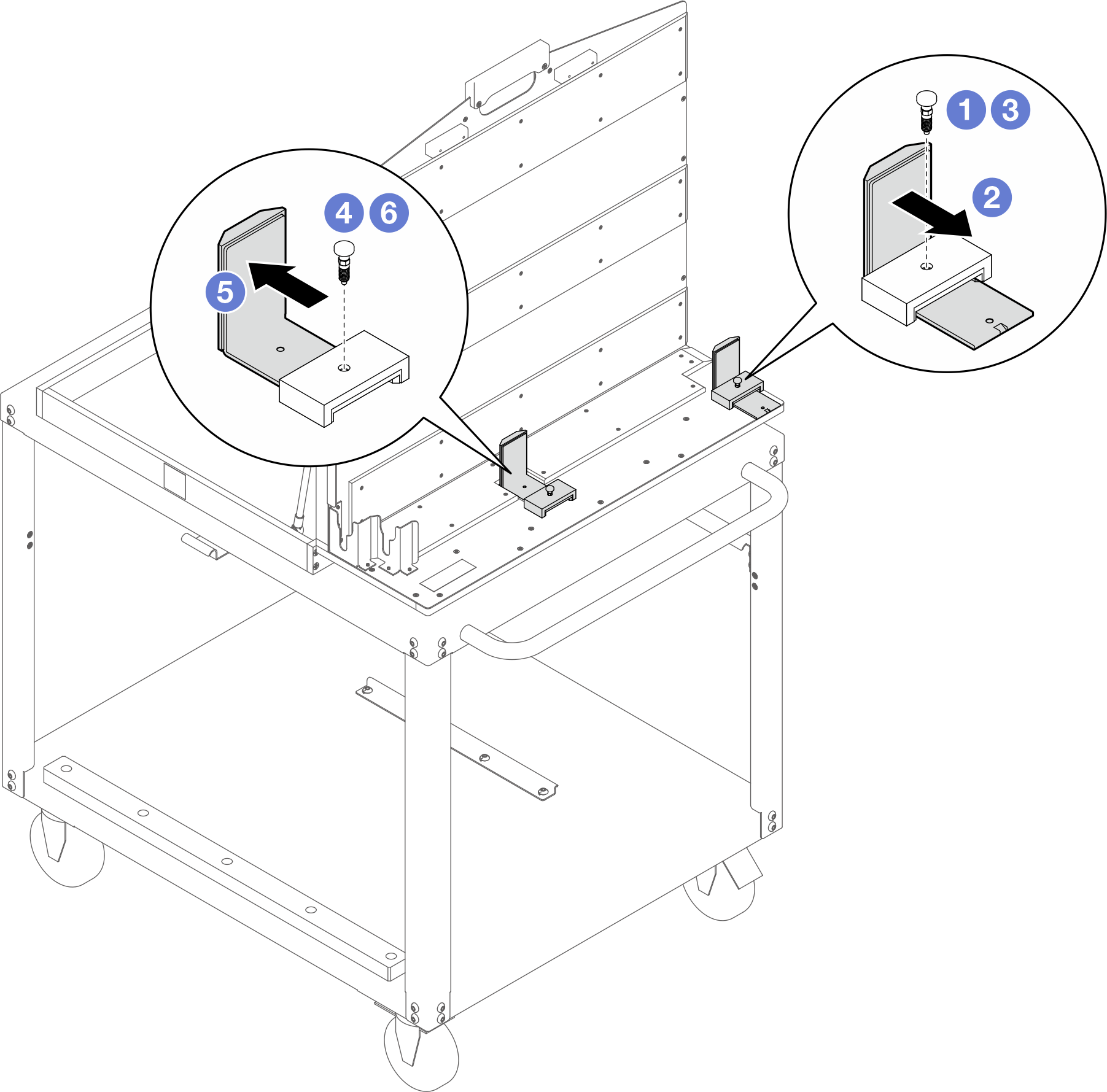

    1. 调整侧角架： 向上提起柱塞。 向后滑动角架并松开柱塞。 持续滑动角架，直到柱塞在最内侧的孔中就位。
    2. 调整内角架： 向上提起柱塞。 向前滑动角架并松开柱塞。持续滑动角架，直到柱塞在最外侧的孔中就位。
    图 17. 调整旋转夹具的角架

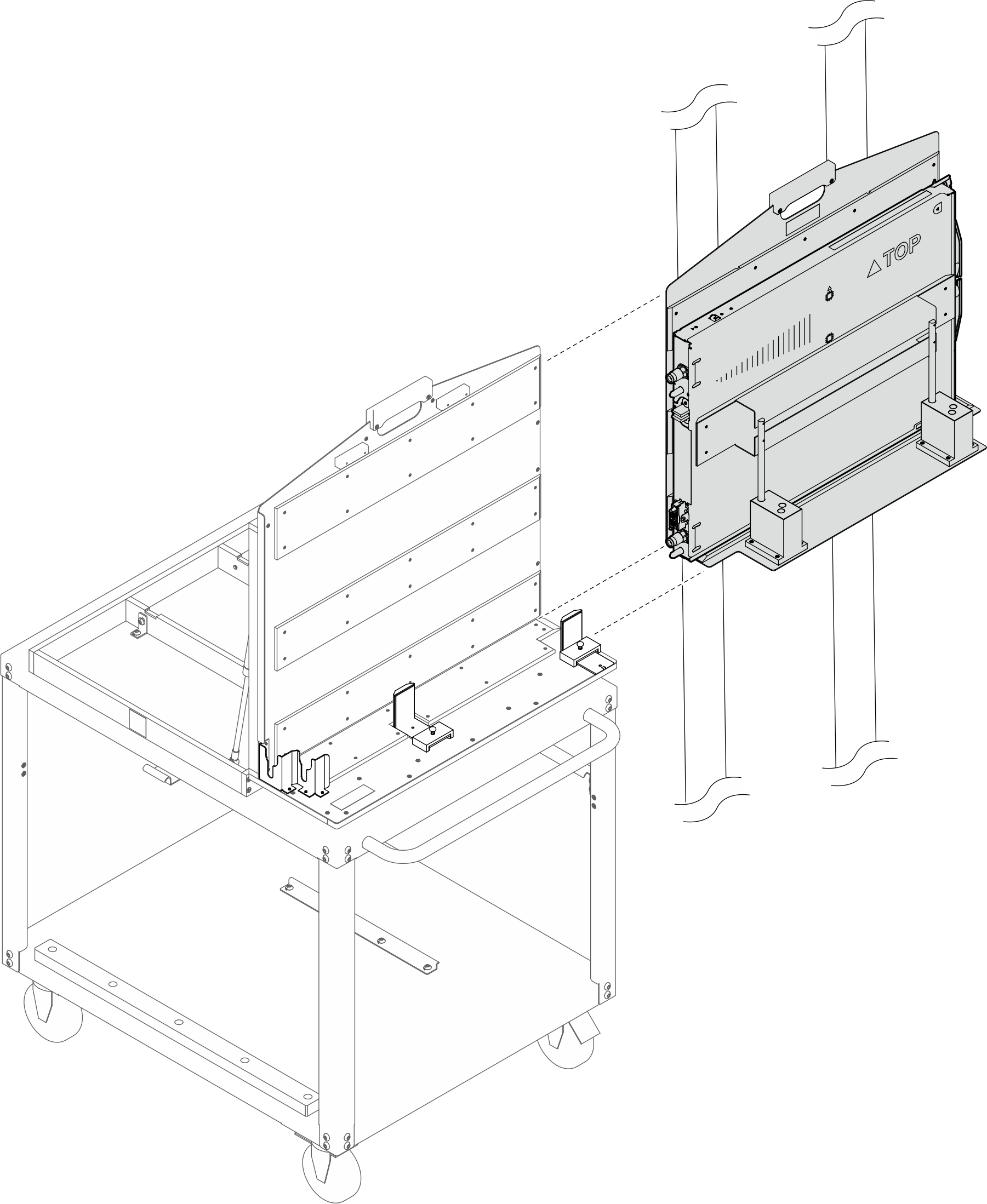

  12. 将托盘转移到旋转夹具上。
    1. 将托盘滑到旋转夹具上，直至托盘在旋转夹具中部分就位。
    2. 将托盘完全滑入夹具中，直至托盘快接件在夹具末端的支架中就位。

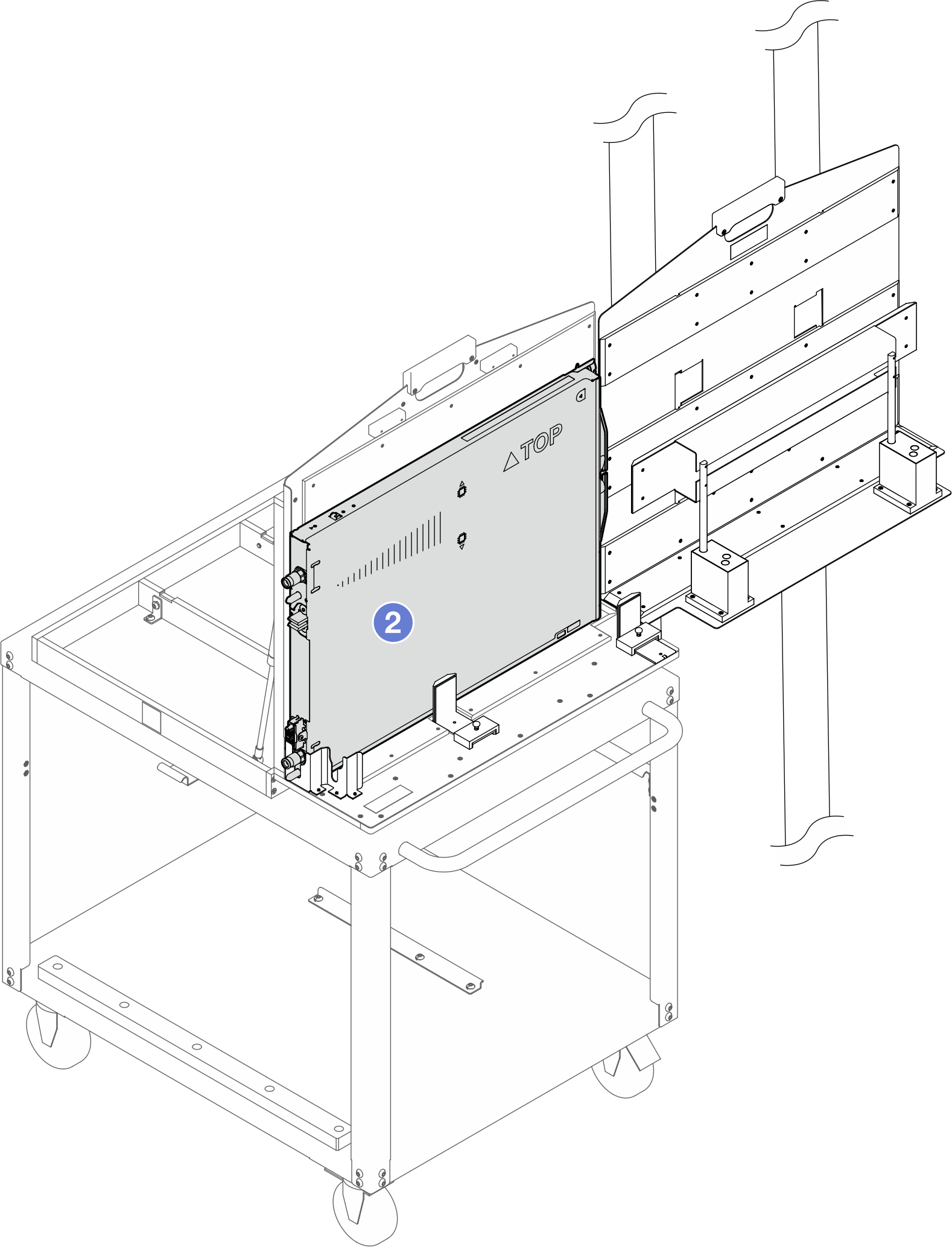

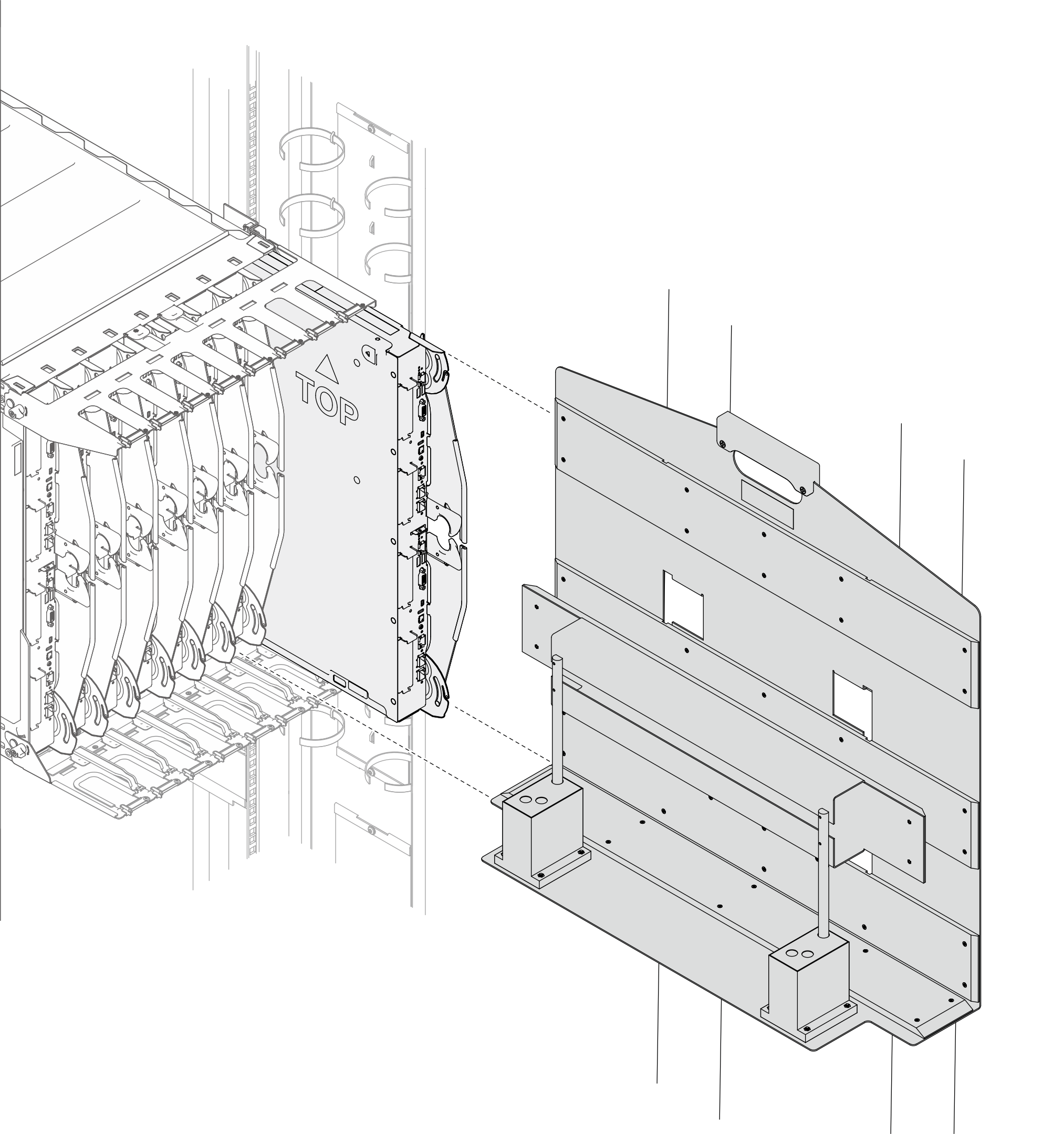

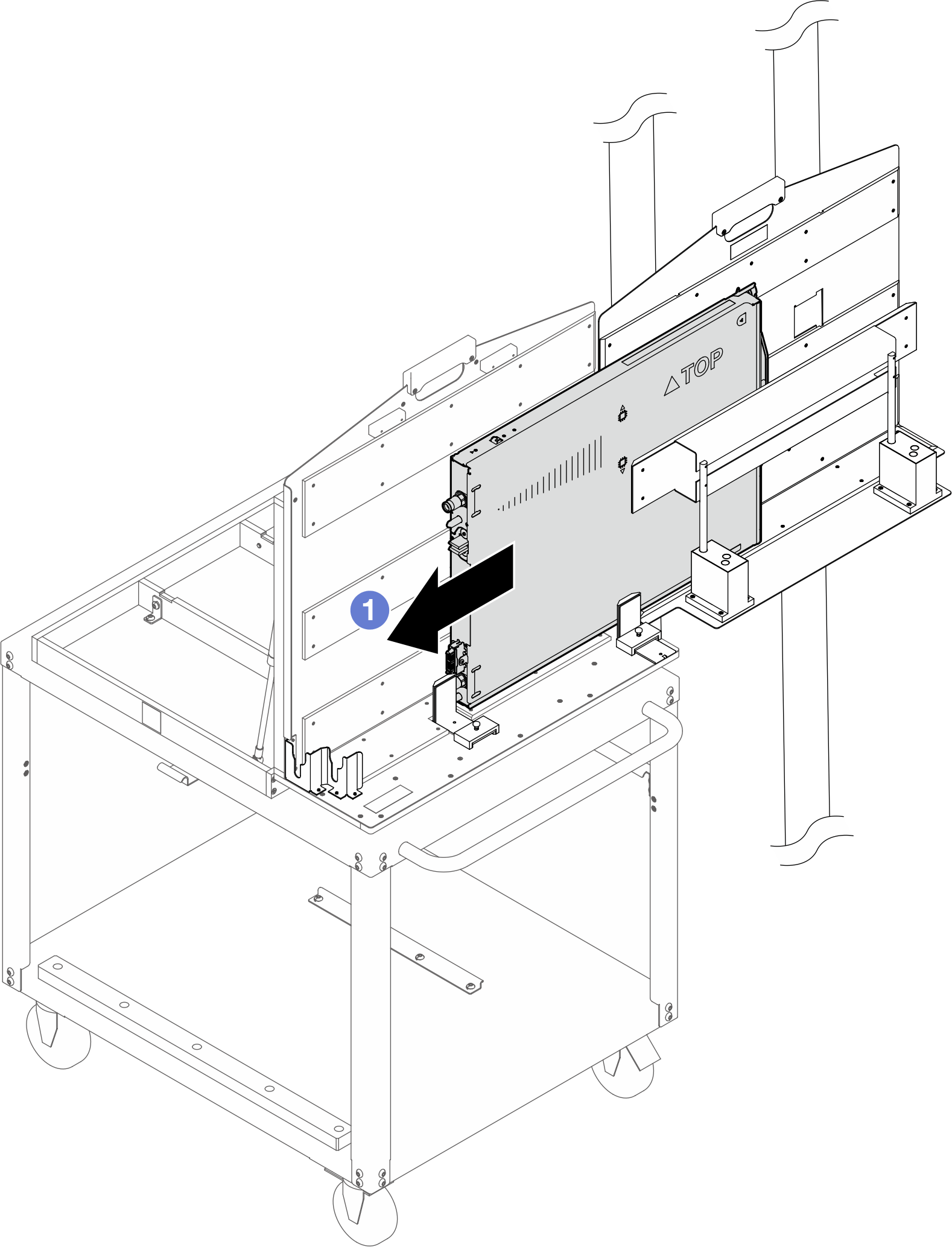

    图 18. 将托盘转移到旋转夹具上



  13. 调整侧角架： 向上提起柱塞。 向前滑动角架并松开柱塞。 持续滑动角架，直到柱塞在最外侧的孔中就位。
    图 19. 调整侧面角支架

  14. 关闭旋转夹具。
    1. 站在旋转夹具背面前方。抓住手柄；然后，向下拉旋转夹具，直到夹具平放在推车顶部。
      注意
      请勿将手放在支撑杆上，以免受伤。

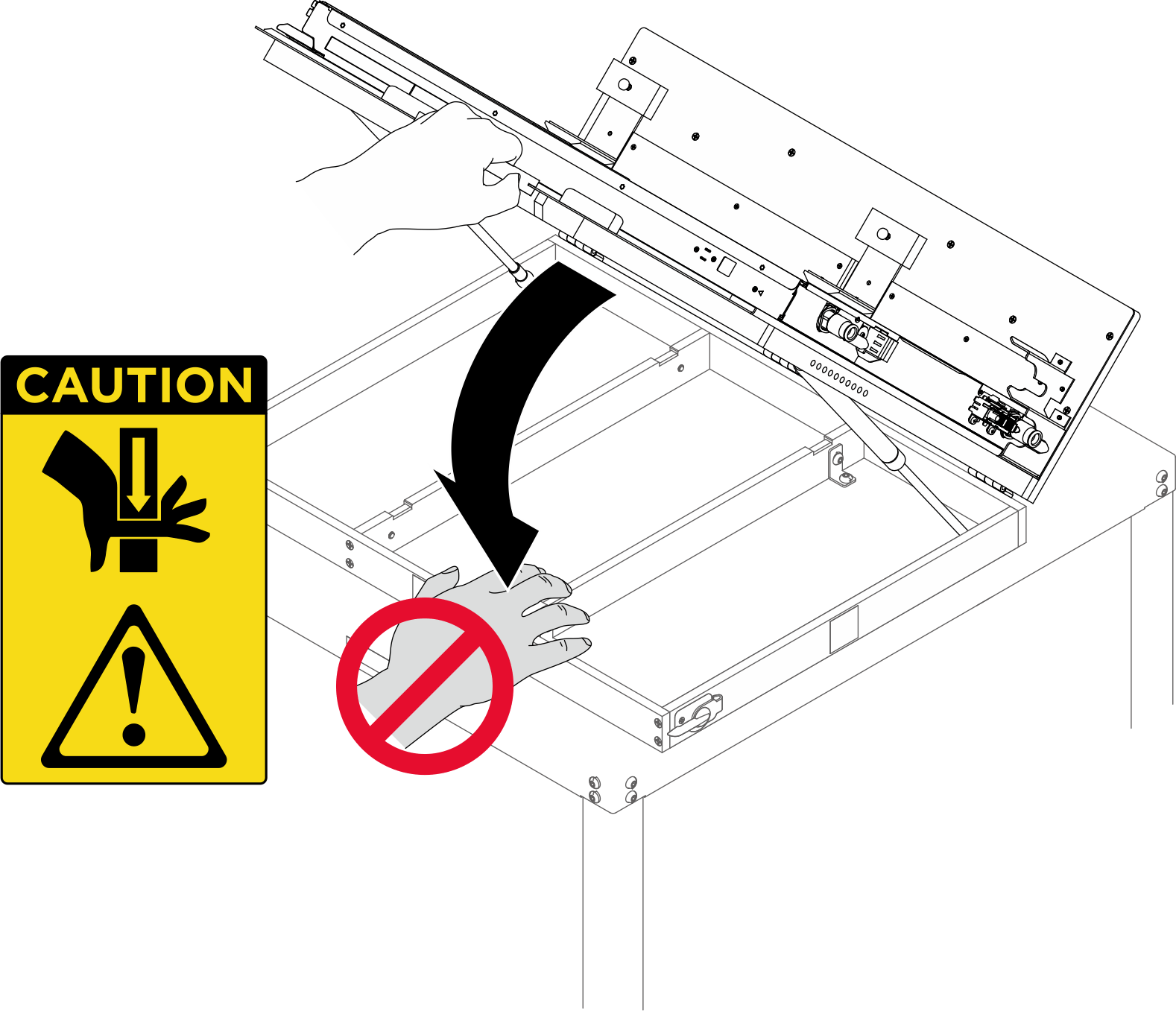

      图 20. 避免将手放在支撑杆上

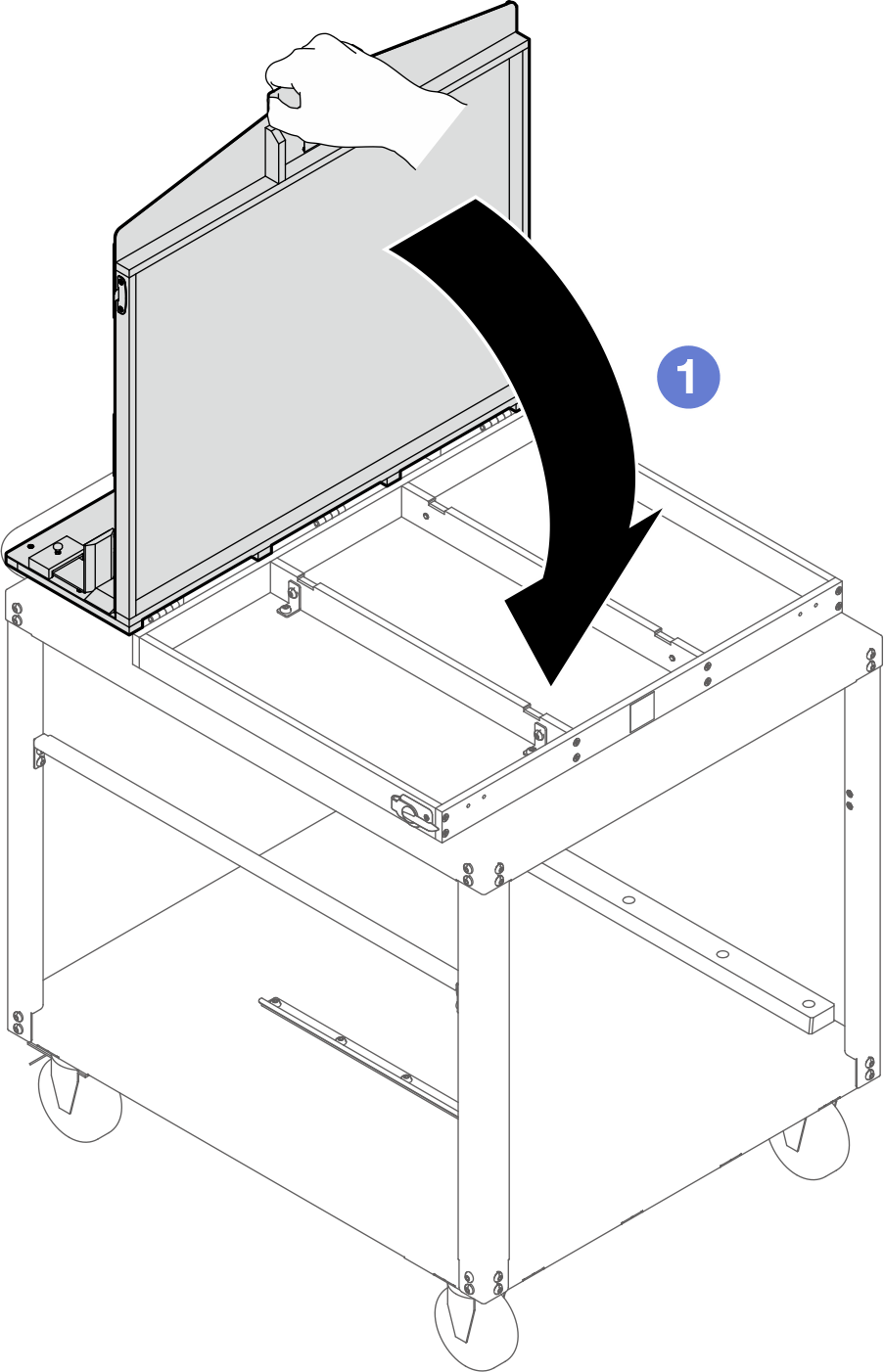

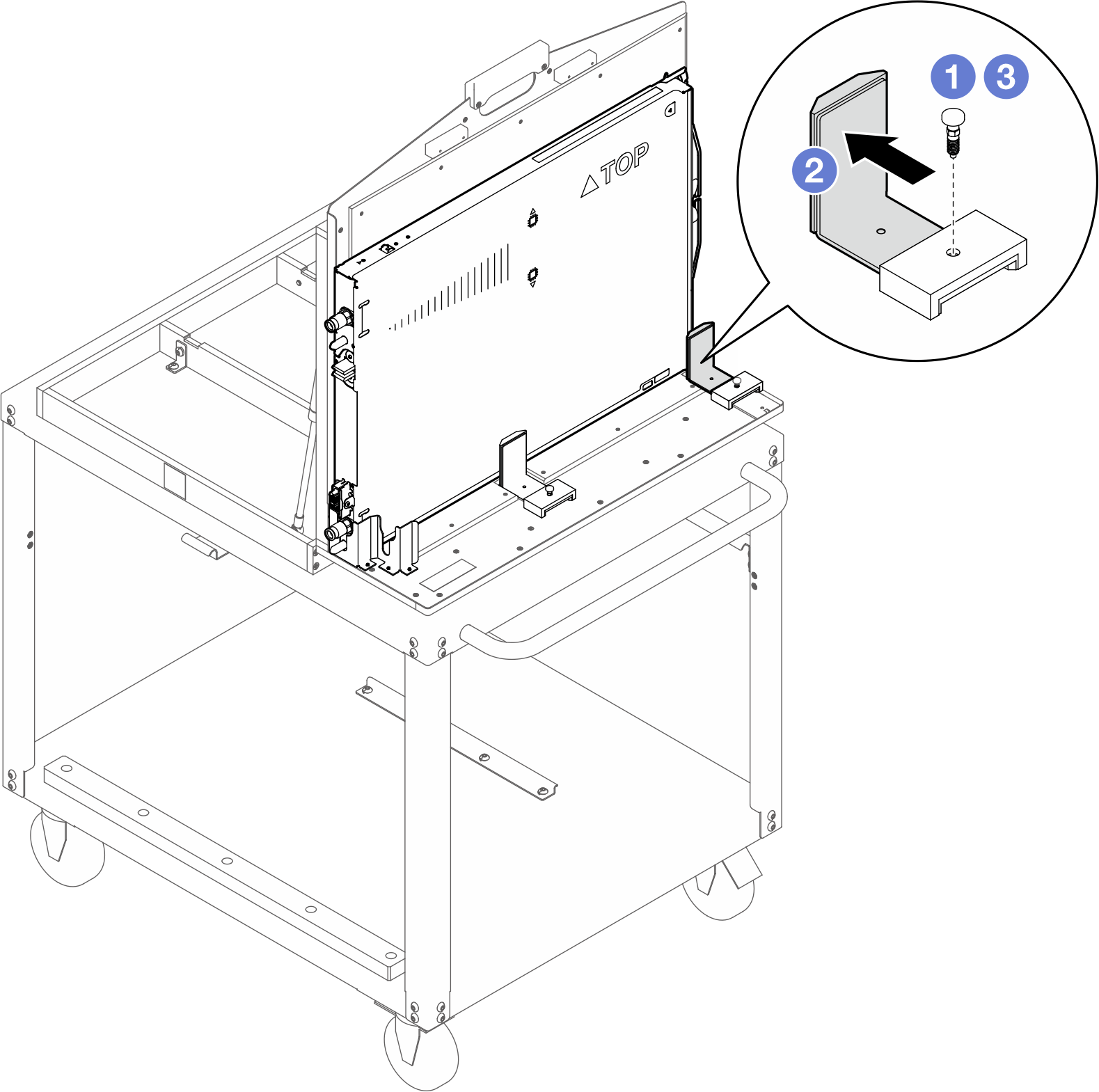

      图 21. 将旋转夹具板旋转至闭合位置。

    2. 顺时针旋转滑锁，直至其锁定。确保锁定夹具左右两侧的滑锁。

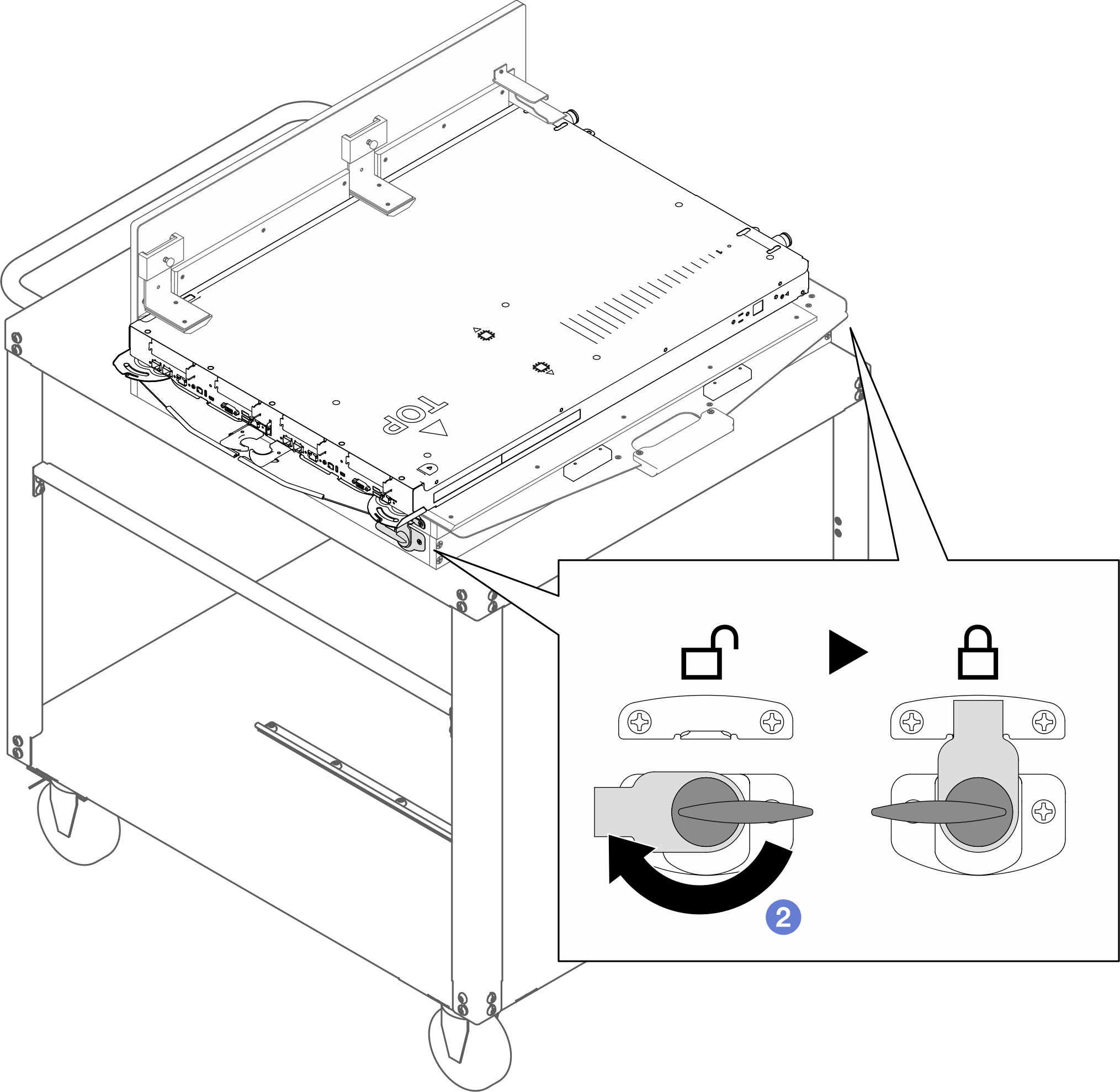

      图 22. 锁定旋转夹具滑锁

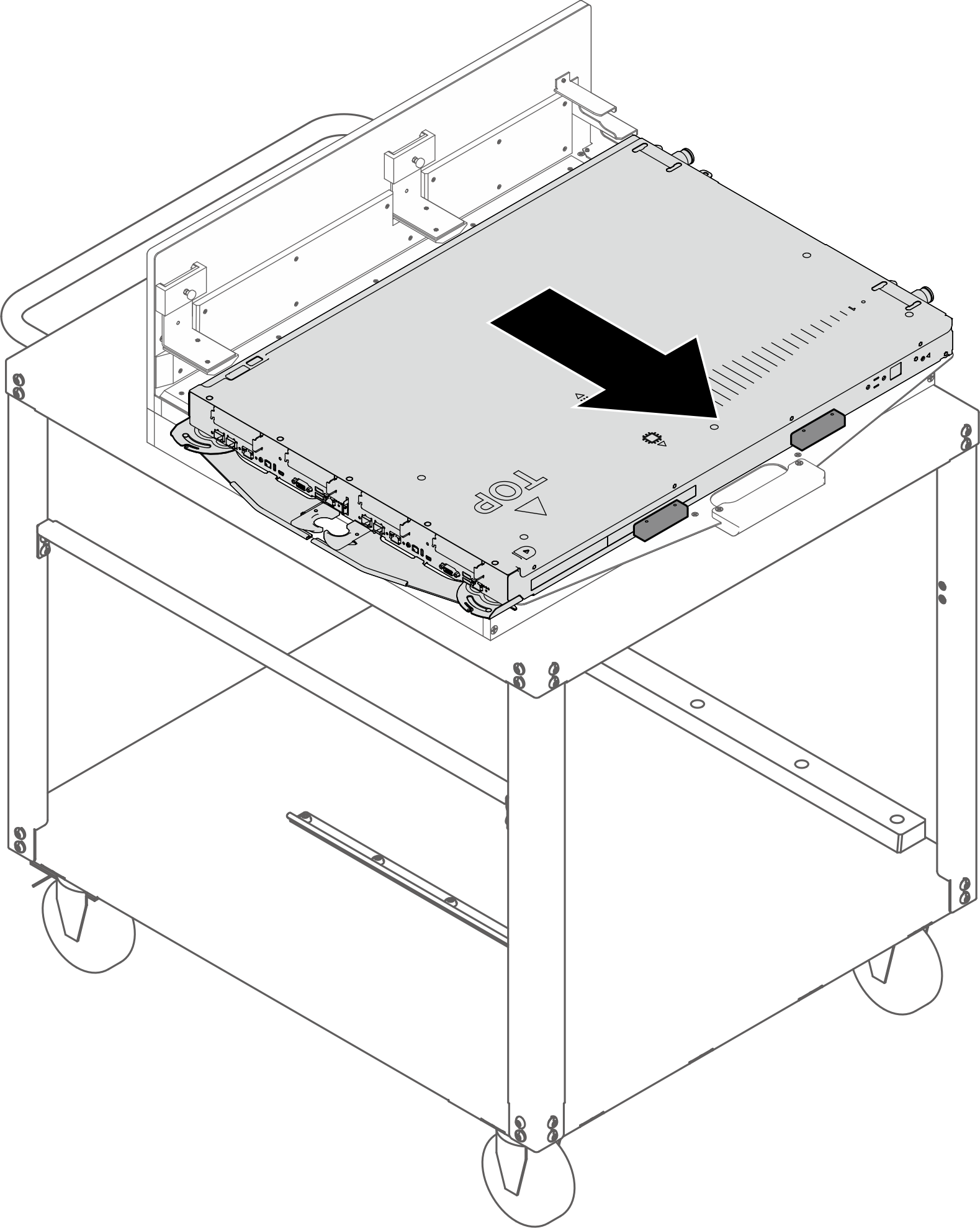

  15. 将托盘滑向夹具手柄，直至托盘碰到手柄附近的挡块。托盘应与角架保持距离。
    注意
    S040
    use protective gloves
    警告
    此过程应佩戴保护手套。

    托盘的温度可能很高。等待几分钟让托盘冷却，然后再卸下托盘外盖。



  16. 完成 DWC 托盘维护后，尽快将托盘装回原始位置。
    注意

    • 为保持正常的系统散热，必须在每个托盘插槽中都安装 DWC 托盘或托盘插槽填充件的情况下运行机柜。有关详细信息，请参阅在机柜中安装托盘。

    • 卸下 DWC 托盘时，请记录托盘插槽编号。如果重新安装 DWC 托盘所用的托盘插槽与卸下 DWC 托盘的托盘插槽不是同一个，可能会导致意外后果。某些配置信息和更新选项是依据托盘插槽编号而建立。如果将 DWC 托盘装回其他托盘插槽，可能必须对 DWC 托盘进行重新配置。

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
