7‑mm-NVMe-Laufwerkhalterung installieren

Verwenden Sie diese Informationen, um eine Laufwerkhalterung zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.

Achtung
Wichtig
Richtlinien für den Austausch von Gap-Pads

  • Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.

  • Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.

  • Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Stellen Sie sicher, dass die Abdeckungen der Frontblenden installiert sind. Wenn nicht, installieren Sie sie auf dem Knoten.

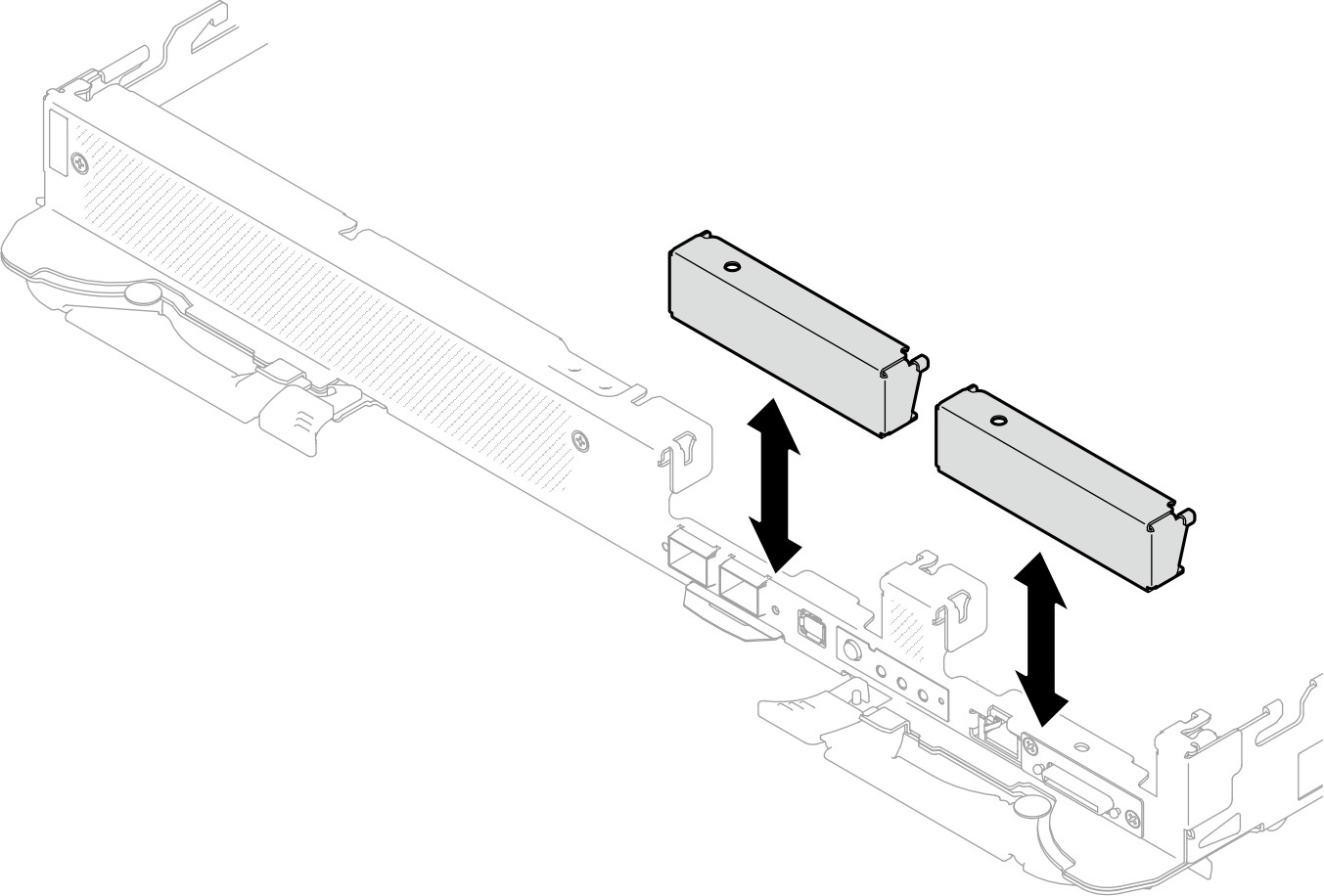

    Abbildung 1. Installieren der Abdeckung der Frontblende
    Blank bezel filler removal
  2. Wenn das Gap-Pad der Laufwerkhalterung beschädigt ist oder fehlt, ersetzen Sie es durch ein neues. Auf den folgenden Abbildungen finden Sie die Position des Gap-Pads für die jeweilige Laufwerkhalterung. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.
    Anmerkung
    Richten Sie das Gap Pad beim Anbringen mit der Markierung auf den Wasserkreislauf aus.

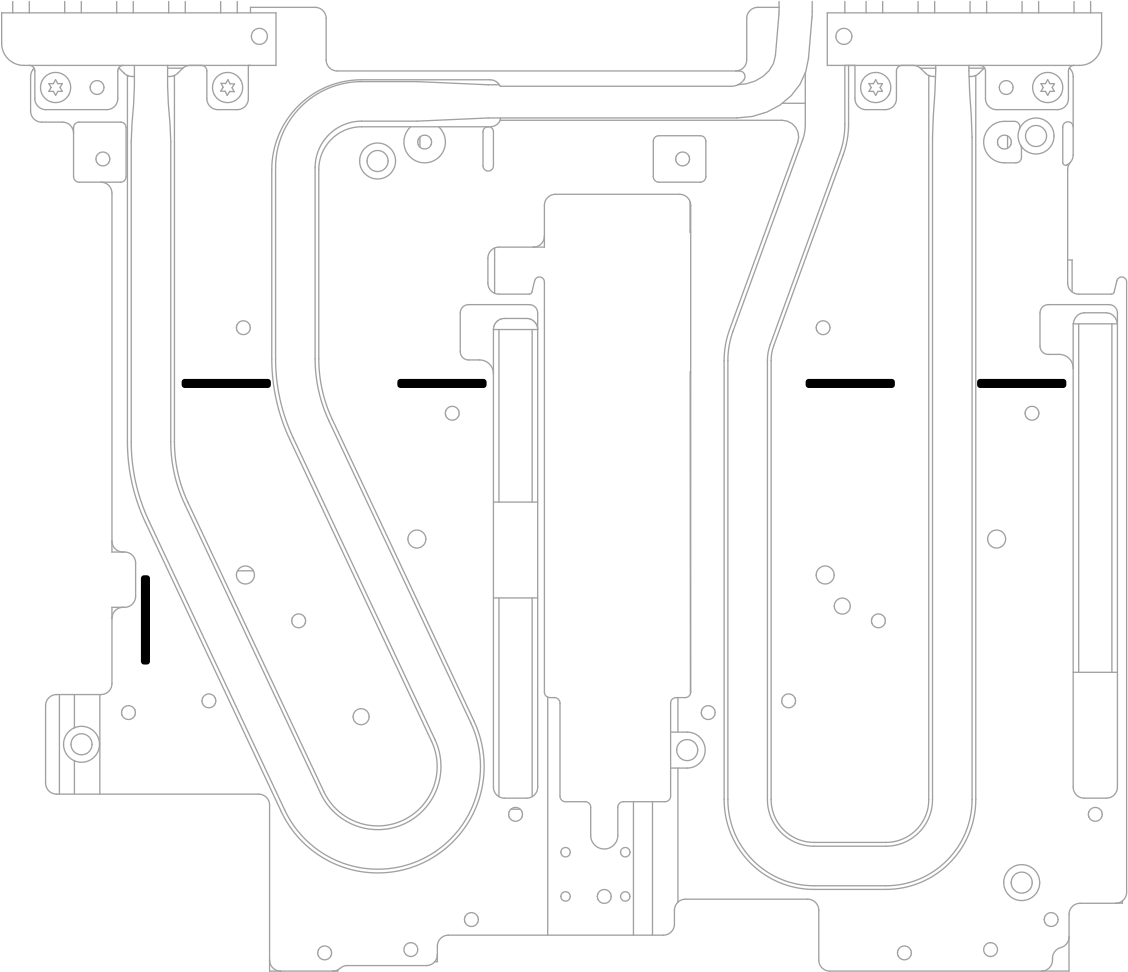

    Abbildung 2. Markierungen auf dem Wasserkreislauf für die Ausrichtung des Gap Pad
    Markings on water loop for gap pad alignment

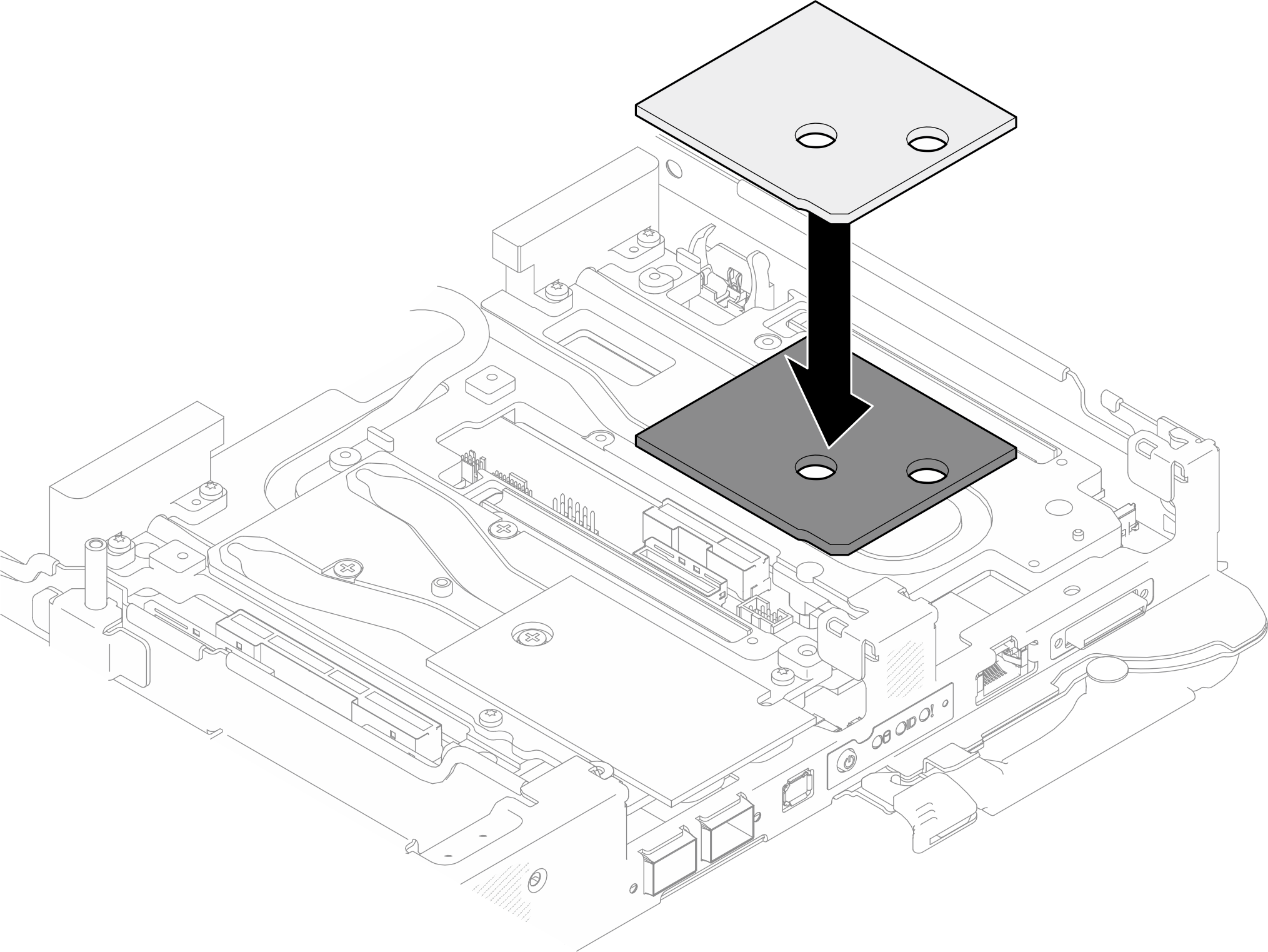

    Abbildung 3. Austausch des Gap-Pads
    Replacing gap pad
  3. Installieren Sie die Laufwerkhalterung.
    1. Installieren Sie die Laufwerkbaugruppe im Knoten.
    2. Ziehen Sie die 3 Schrauben an.
    Anmerkung

    Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.

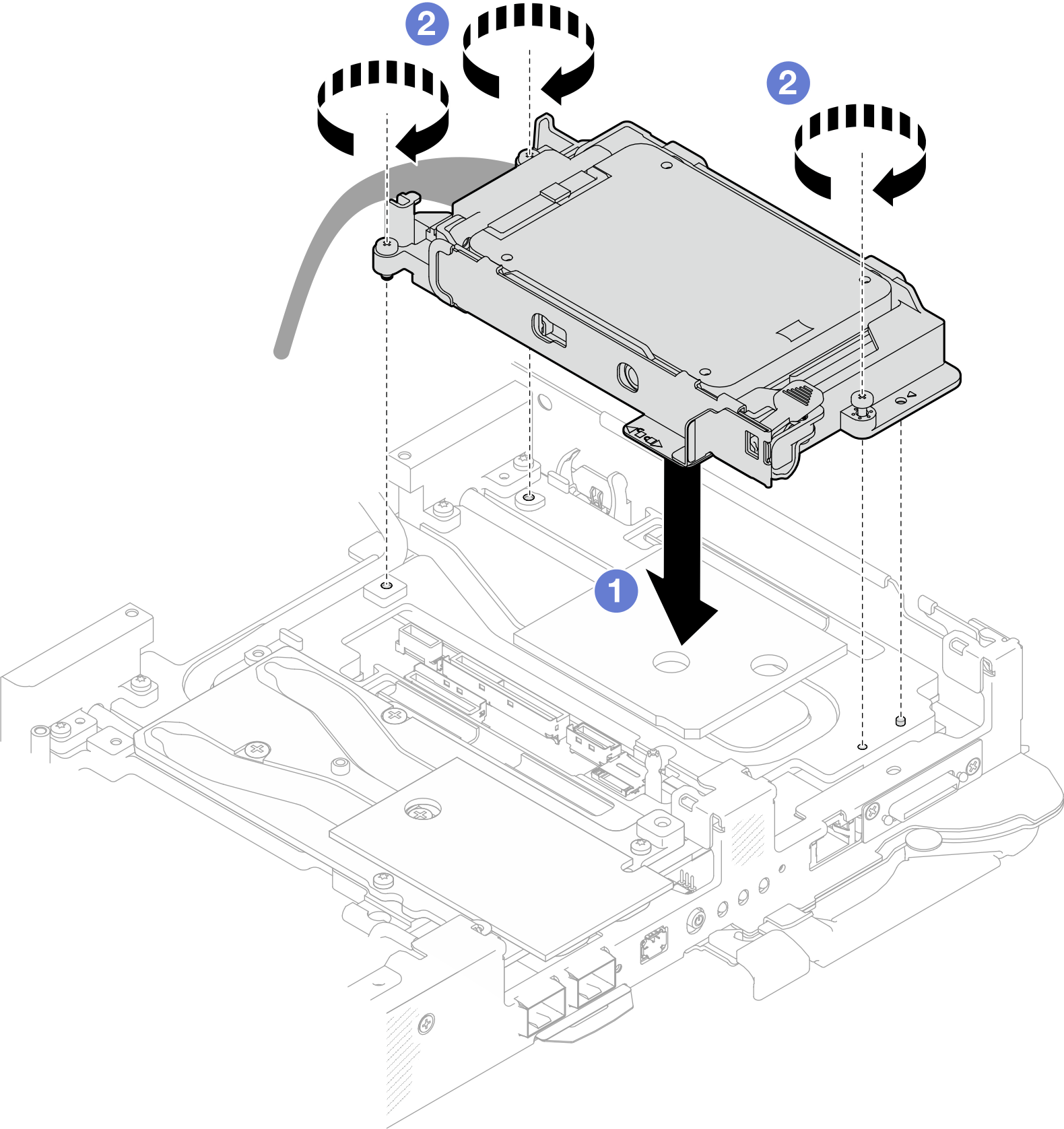

    Abbildung 4. Installation einer 7-mm-NVMe-Laufwerkhalterungsbaugruppe
    7mm NVMe drive cage assembly installation
  4. Schließen Sie das Kabel der Laufwerkbaugruppe an die Systemplatine an.

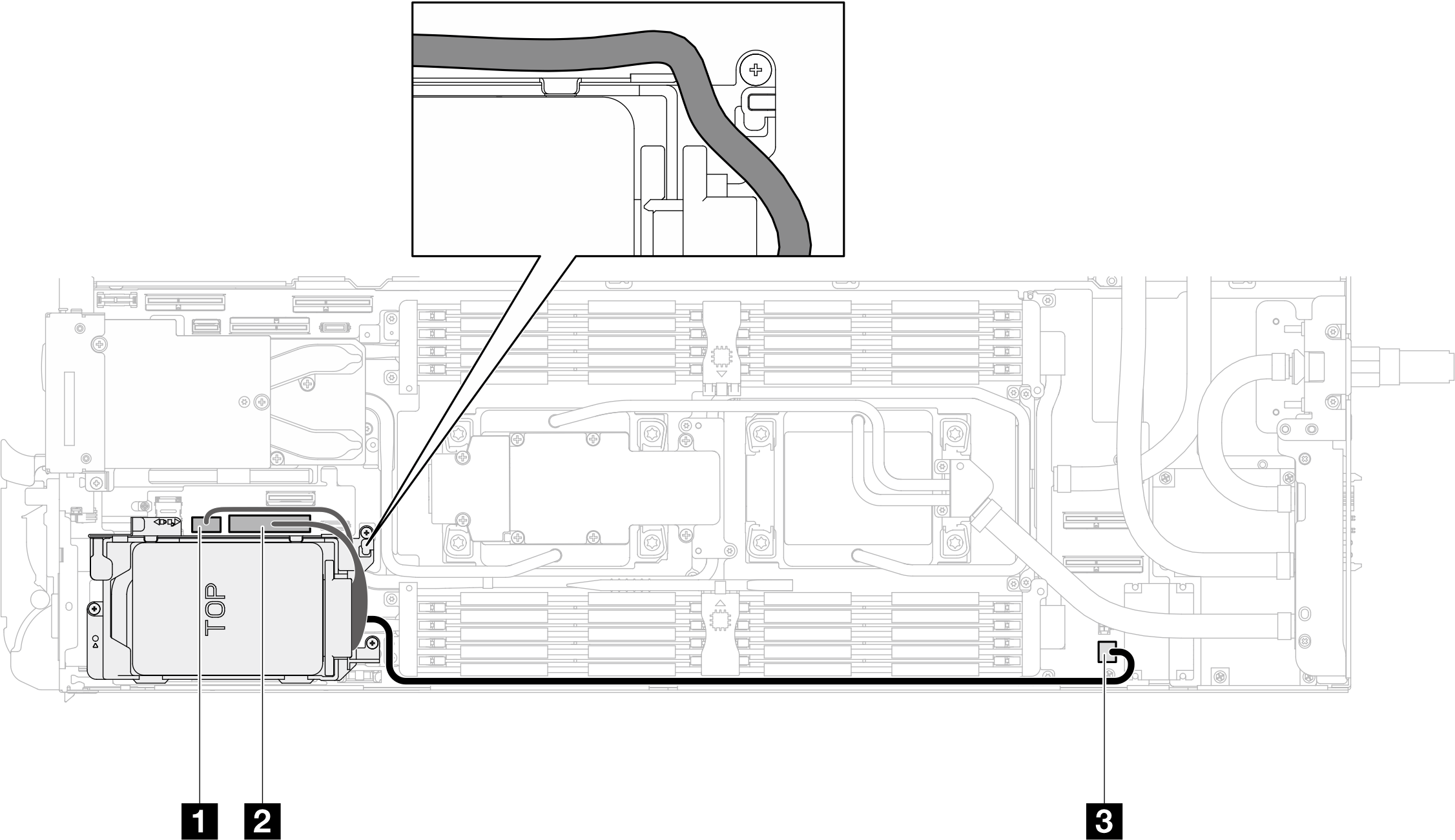

    Abbildung 5. Kabelführung für 7‑mm-NVMe-Laufwerkbaugruppe
    Drive assembly cable installation
    1 SATA-Anschluss 2-3
    2 NVMe-Anschluss 2-3
    3 Netzteilanschluss 1 für Laufwerk
Nach dieser Aufgabe

  1. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
