Instalación de un conjunto de compartimiento de la unidad NVMe de 7 mm

Use esta información para instalar un conjunto de compartimiento de la unidad.

Procedimiento

1. Asegúrese de que los rellenos vacíos del marco biselado estén instalados. Si no es así, instálelos en el nodo.

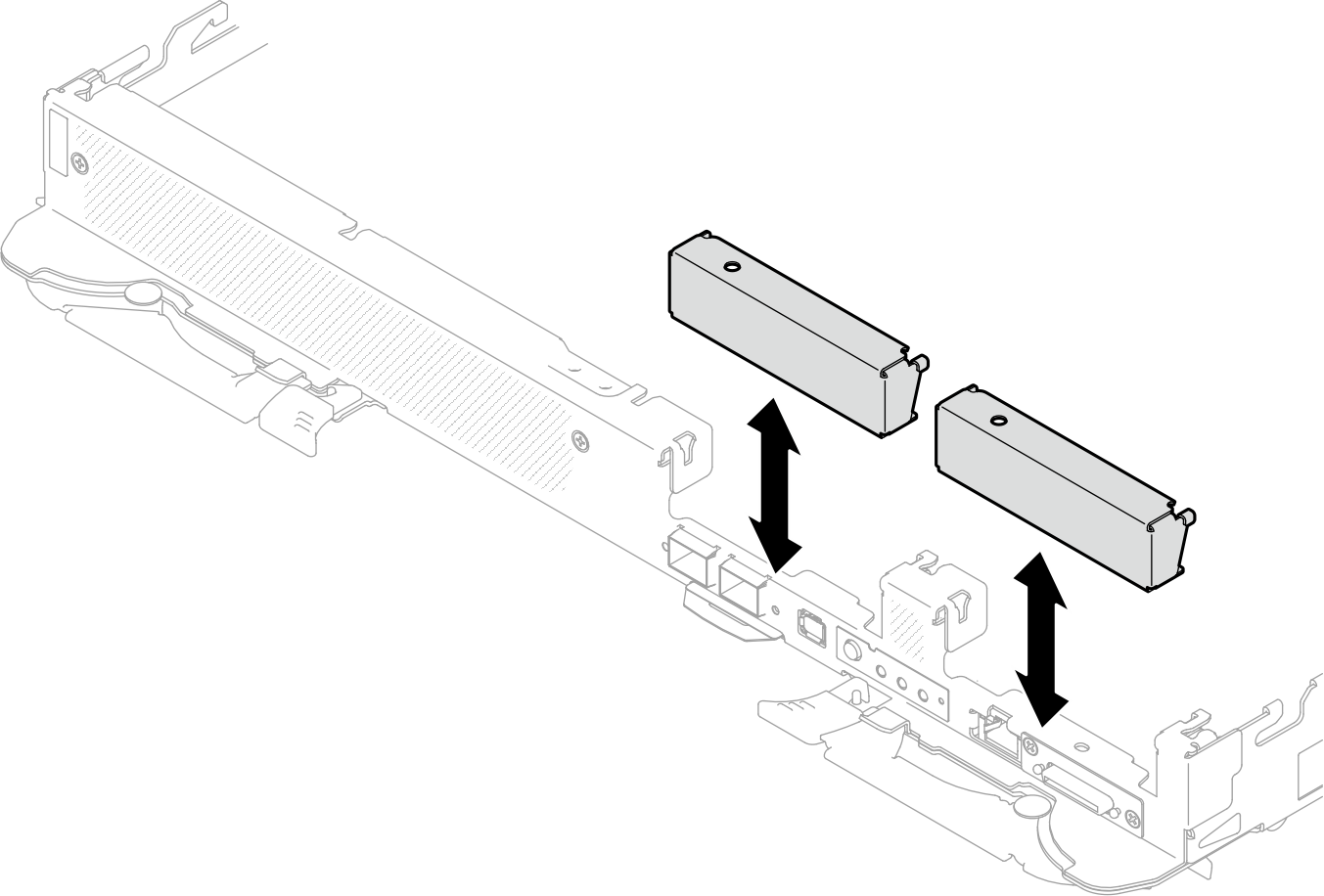

   Figura 1. Instalación del relleno vacío del marco biselado


2. Si la almohadilla de espacio del compartimiento de la unidad está dañada o falta, sustitúyala con una nueva. Consulte lo siguiente para conocer la ubicación de la almohadilla de espacio de cada compartimiento de la unidad. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
   Nota

   Alinee la almohadilla de espacio con la marca en el bucle de agua al conectar la almohadilla de espacio.

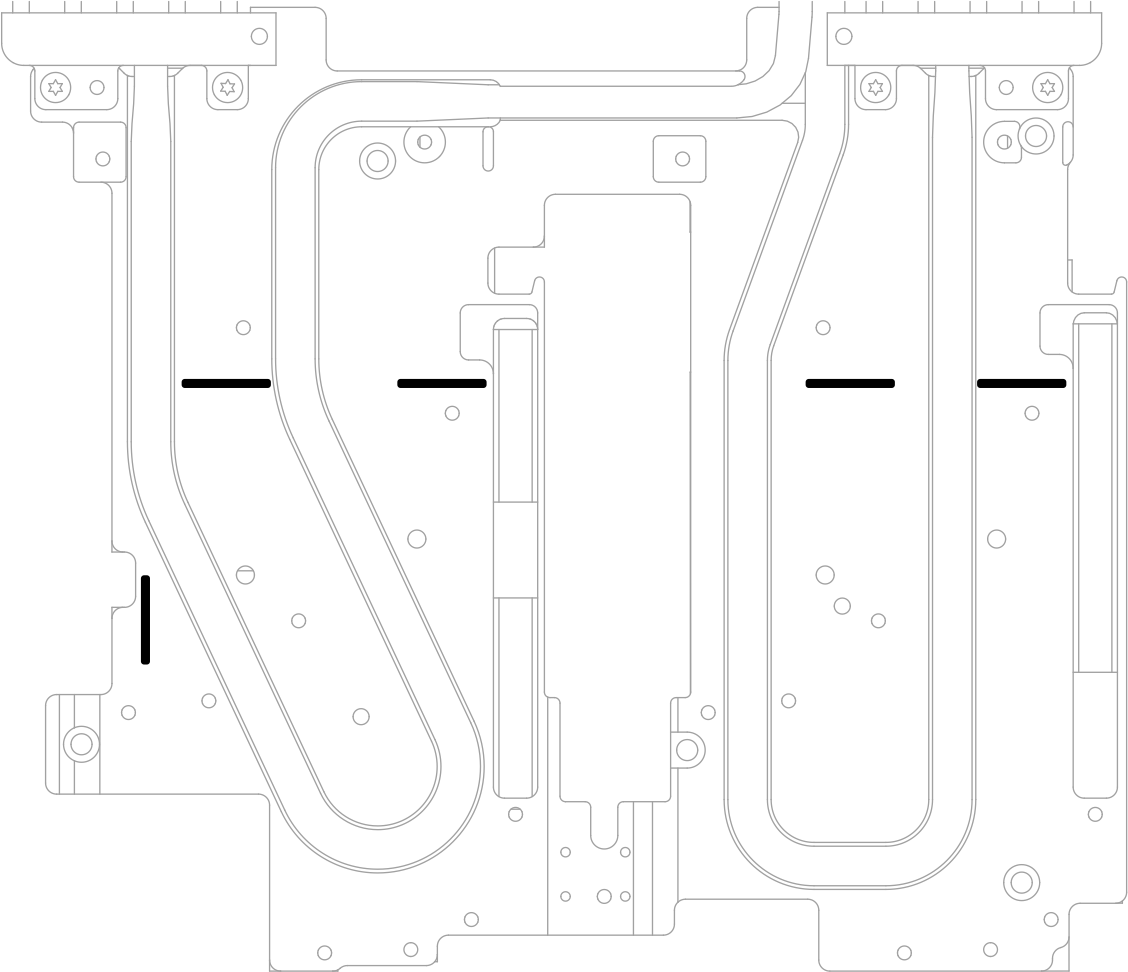

   Figura 2. Marcas en el bucle de agua para la alineación de la almohadilla de espacio

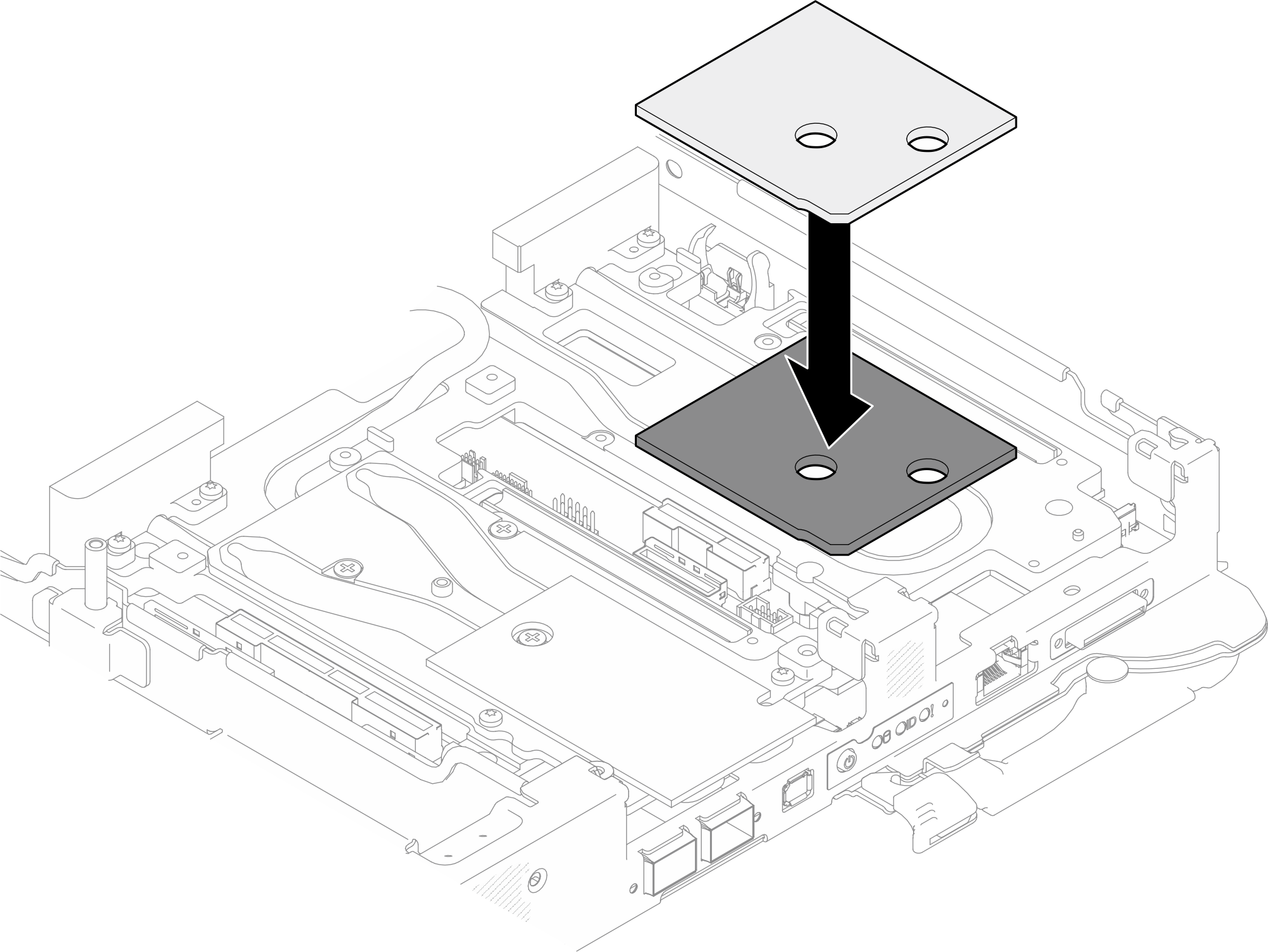

   Figura 3. Sustituir la almohadilla de espacio


3. Instale el conjunto del compartimiento de la unidad.
   1. Instale el conjunto de la unidad en el nodo.
   2. Fije los 3 tornillos.
   Nota

   Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo.

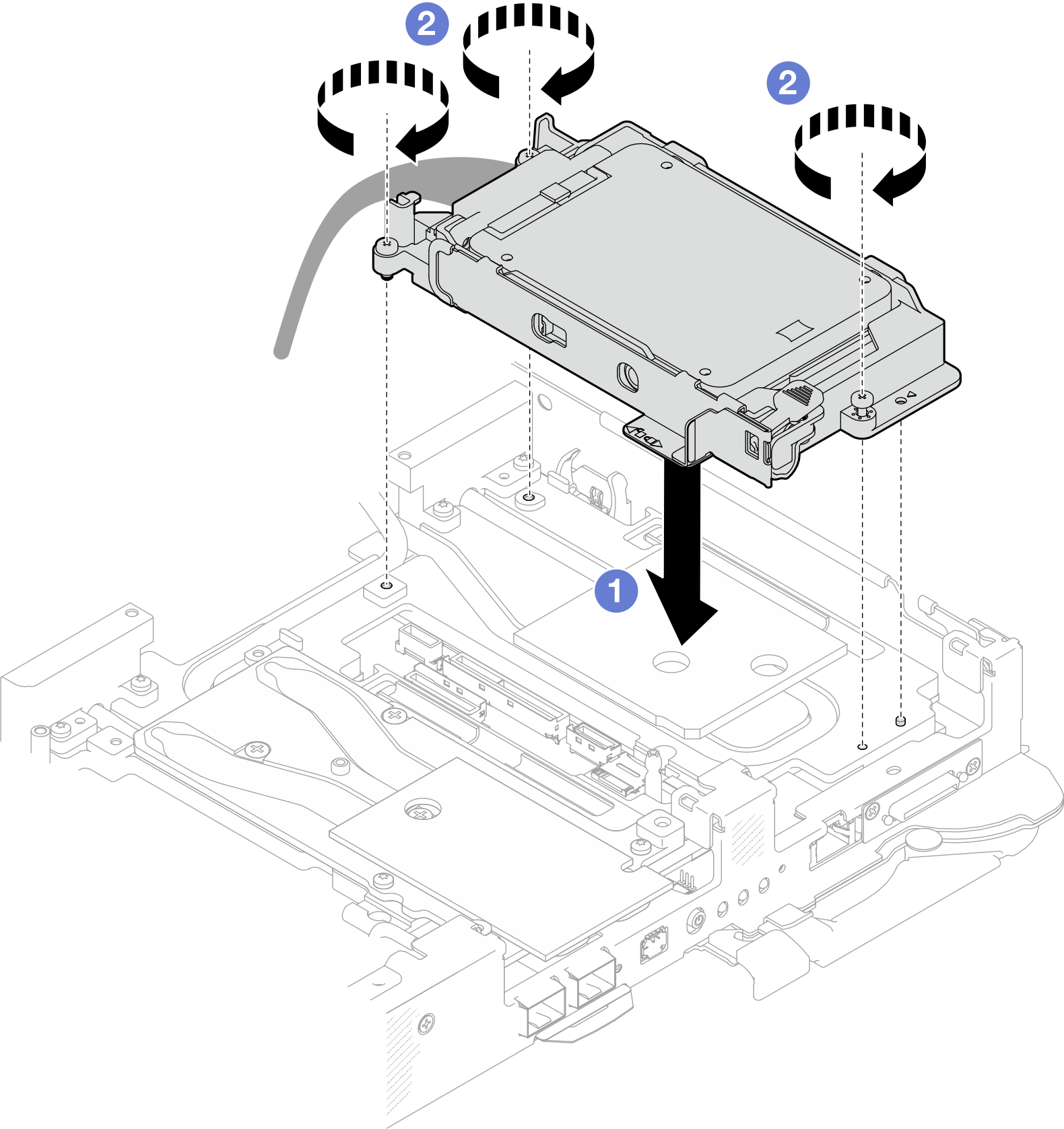

   Figura 4. Instalación del conjunto del compartimiento de la unidad NVMe de 7 mm


4. Conecte el cable del conjunto de la unidad a la placa del sistema.

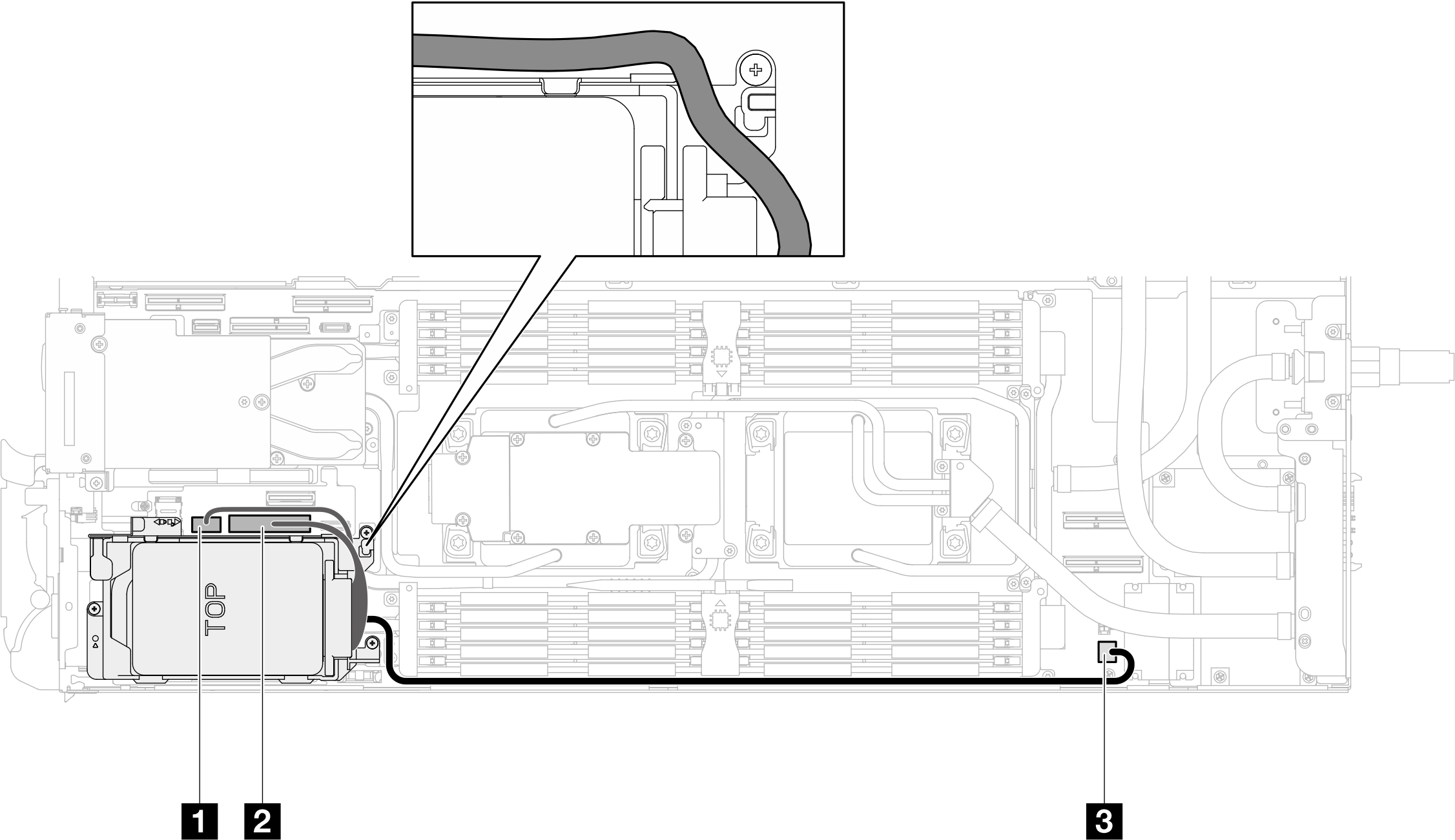

   Figura 5. Disposición de los cables del conjunto de la unidad NVMe de 7 mm



   1 Conector SATA 2-3

   2 Conector NVMe 2-3

   3 Conector de alimentación de unidad 1
