Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 200

Utilice esta información para instalar el conjunto de expansión del adaptador ConnectX-7 NDR 200.

Acerca de esta tarea

Herramientas requeridas
  • Destornillador para tornillos T10 y PH1

  • Waterloop Miscellaneous Kit (SC750 V4) .

  • CX7 NDR200 Gap Pad (SC750 V4)

  • CX7 NDR200 Conduction Plate (si instala ConnectX-7 NDR 200 por primera vez)

Importante
Directrices de sustitución de la almohadilla de espacio
  • Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.

  • Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.

  • Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. La regla de instalación del conjunto de expansión de PCIe es diferente para cada configuración de PCIe: independiente, directa del zócalo y de E/S compartida. Al seleccionar la ranura de expansión para instalar un conjunto de expansión de PCIe, asegúrese de consultar las reglas que se especifican en Configuración de la unidad frontal y del adaptador PCIe.
  2. Asegúrese de instalar el tipo correcto de compartimiento de expansión PCIe en la ranura de expansión correspondiente.
    Nota
    El tipo de compartimiento de expansión PCIe instalado en la ranura 1 y en la ranura 2 es diferente. Consulte la siguiente ilustración para ver la instalación adecuada del compartimiento de expansión PCIe.
    Tipo de compartimiento de expansiónNumeración de ranuras
    1 Compartimiento de expansión con expansión con cableRanura de PCIe 2
    2 Compartimiento de expansión estándarRanura de PCIe 1

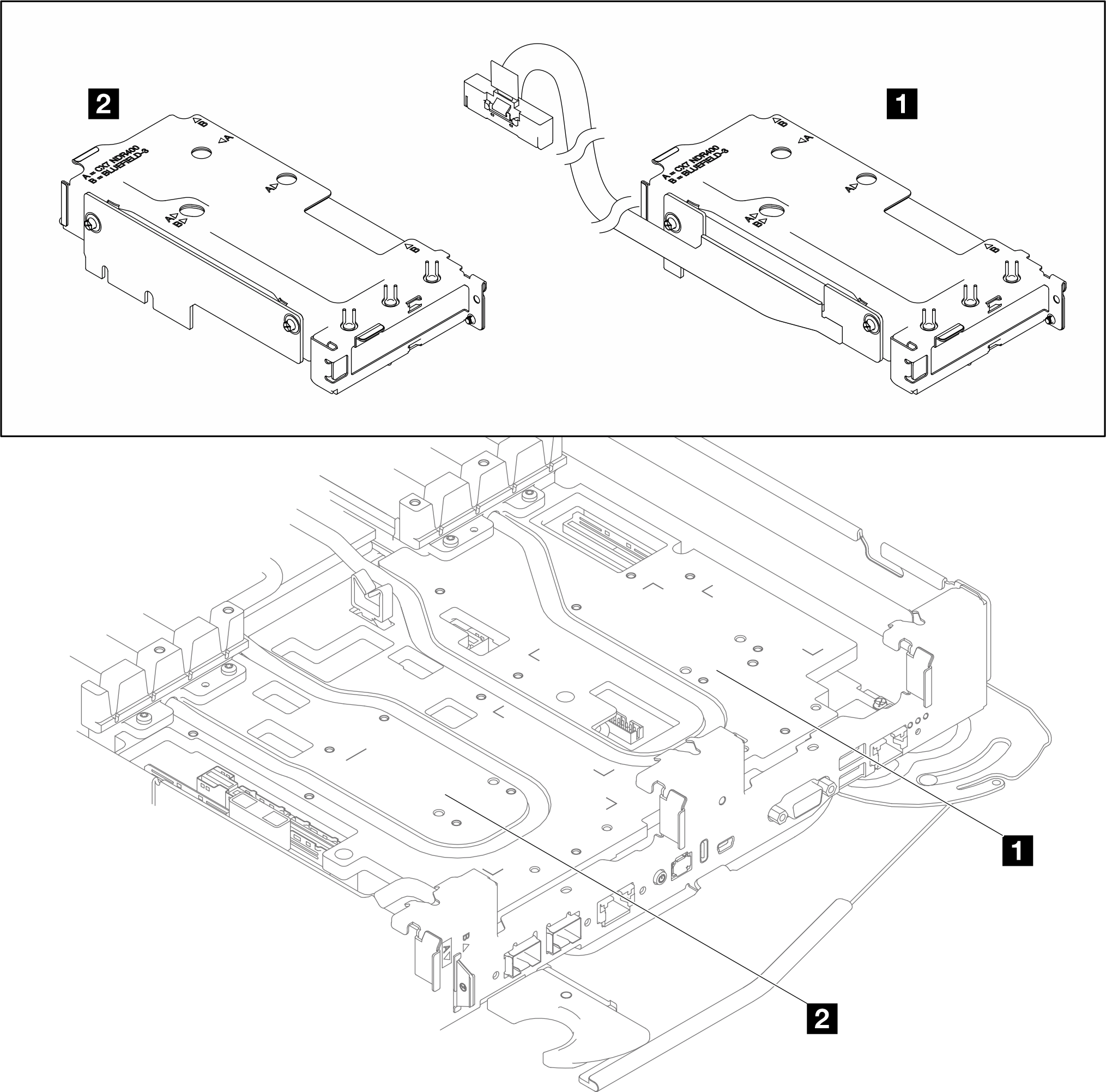

    Figura 1. Tipos de compartimiento de expansión PCIe para la ranura 1 y la ranura 2
    Types of PCIe riser installed in slot 1 and slot 2
  3. Quite los rellenos vacíos del marco biselado si están instalados.
    Figura 2. Extracción del relleno vacío del marco biselado
    Blank bezel filler removal
  4. Si se quitó la placa de interfaz, instale la placa de interfaz en el bucle de agua.
    1. Alinee la placa de interfaz con las dos patillas guía en el bucle de agua (marcadas con círculos en la siguiente ilustración).

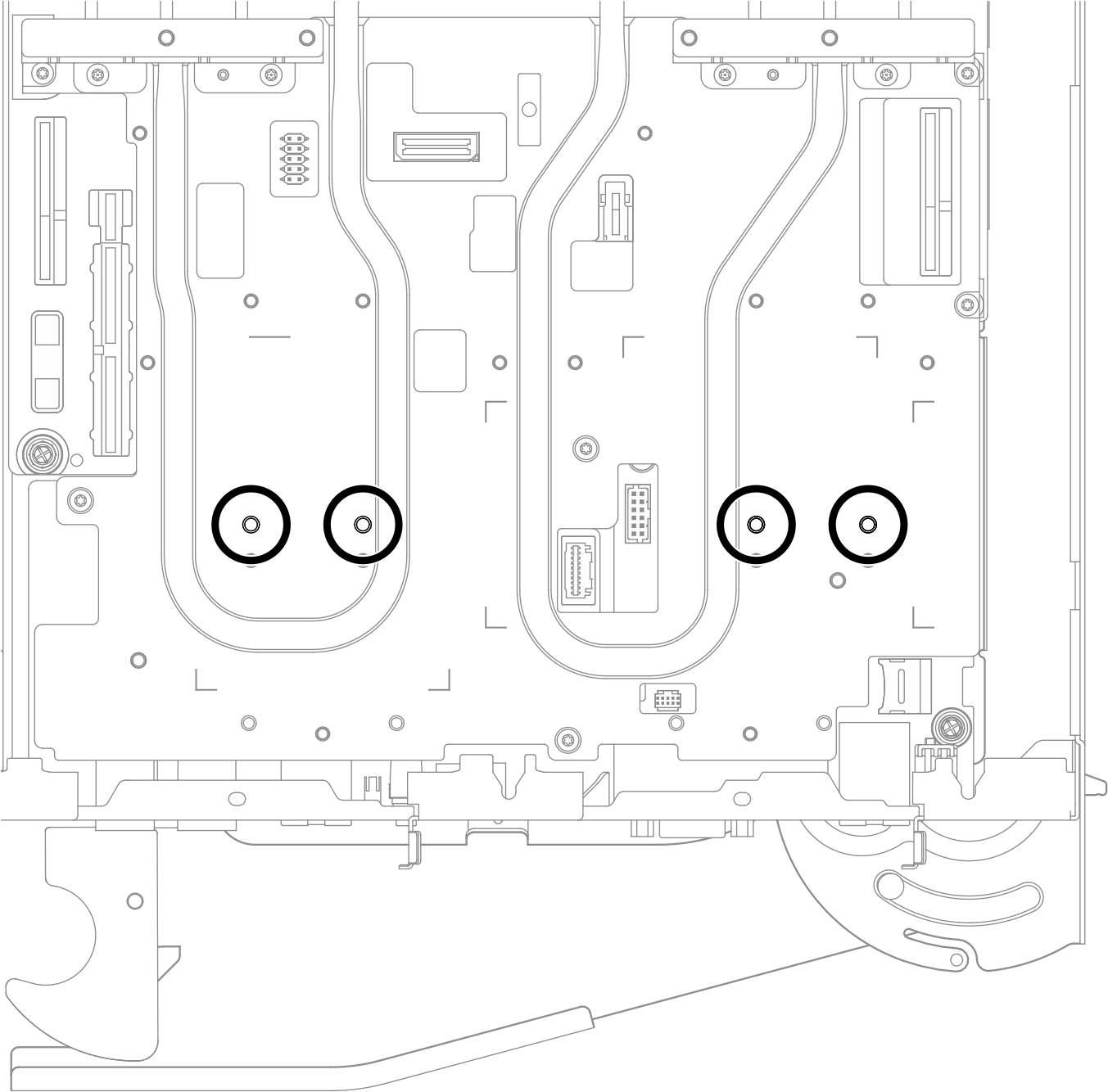

      Figura 3. Patillas guía para la placa de interfaz del adaptador PCIe

    2. Coloque la placa de interfaz en el bucle de agua; luego, instale el tornillo hexagonal y cinco tornillos PH1.

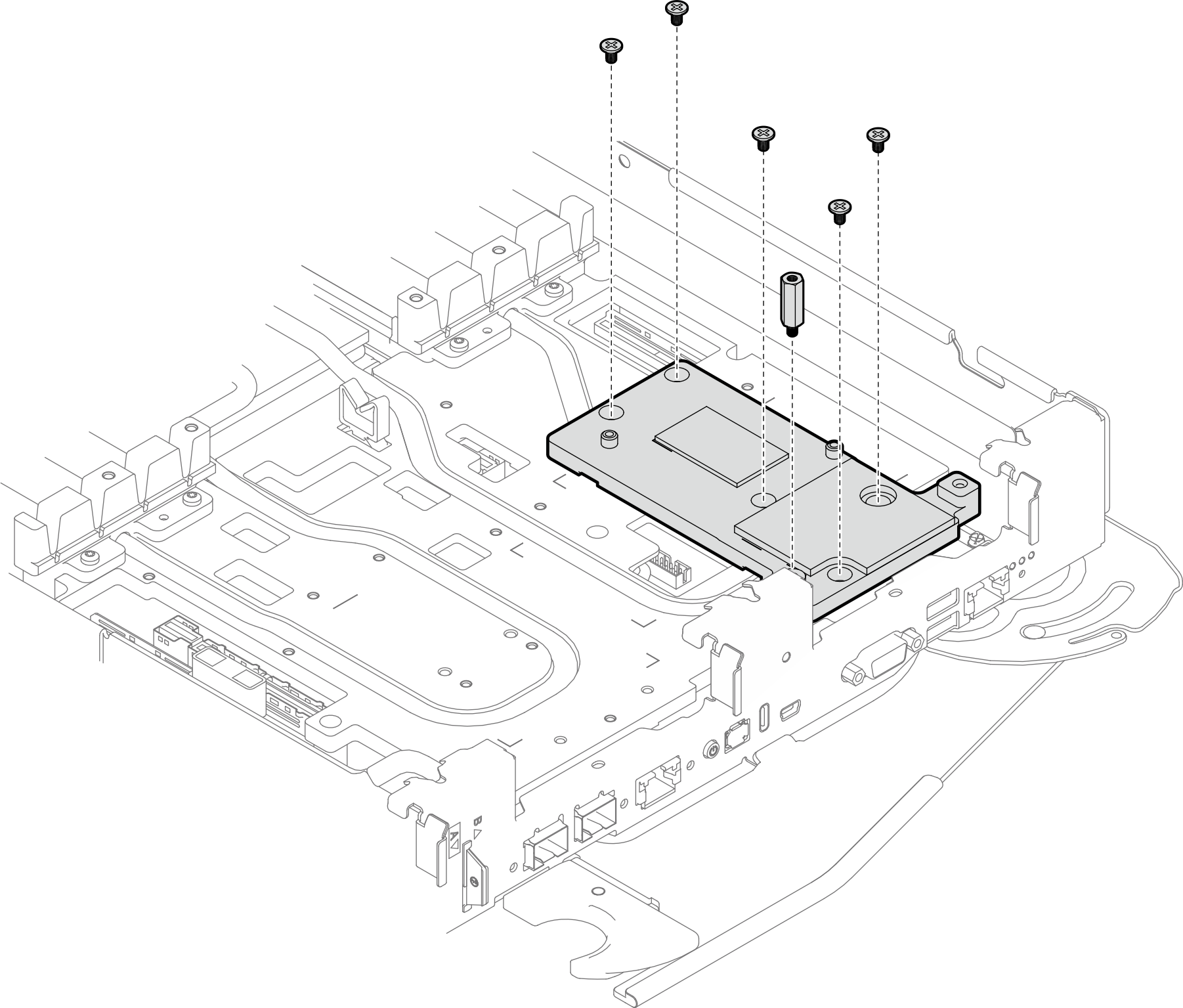

      Figura 4. Instalación de la placa de interfaz del conjunto de expansión ConnectX-7 NDR 200
      Interface plate installation
  5. Sustituya la almohadilla de espacio de un solo uso en la placa de interfaz por una nueva. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.

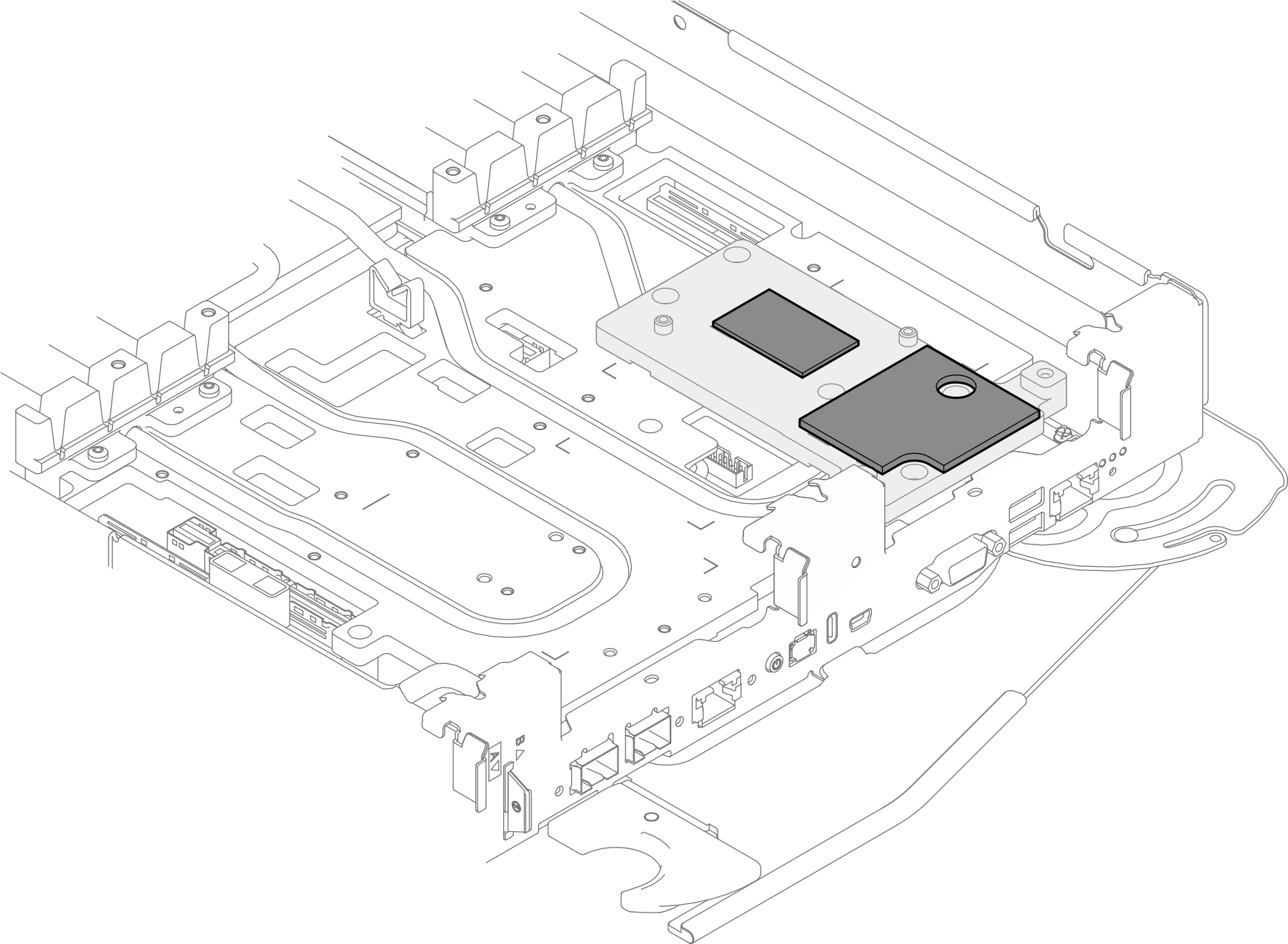

    Figura 5. Almohadillas de espacio de la placa de interfaz del conjunto de expansión ConnectX-7 NDR 200
    Interface plate putty pad for CX-6 riser
  6. Instale el conjunto de expansión ConnectX-7 NDR 200.
    1. Instale el conjunto de expansión ConnectX-7 en el bucle de agua.
    2. Instale tres tornillos T10 en los orificios de tornillos marcados con B en el compartimiento de expansión.
    3. Apriete el tornillo de fijación para fijar el conjunto de expansión al bucle de agua.

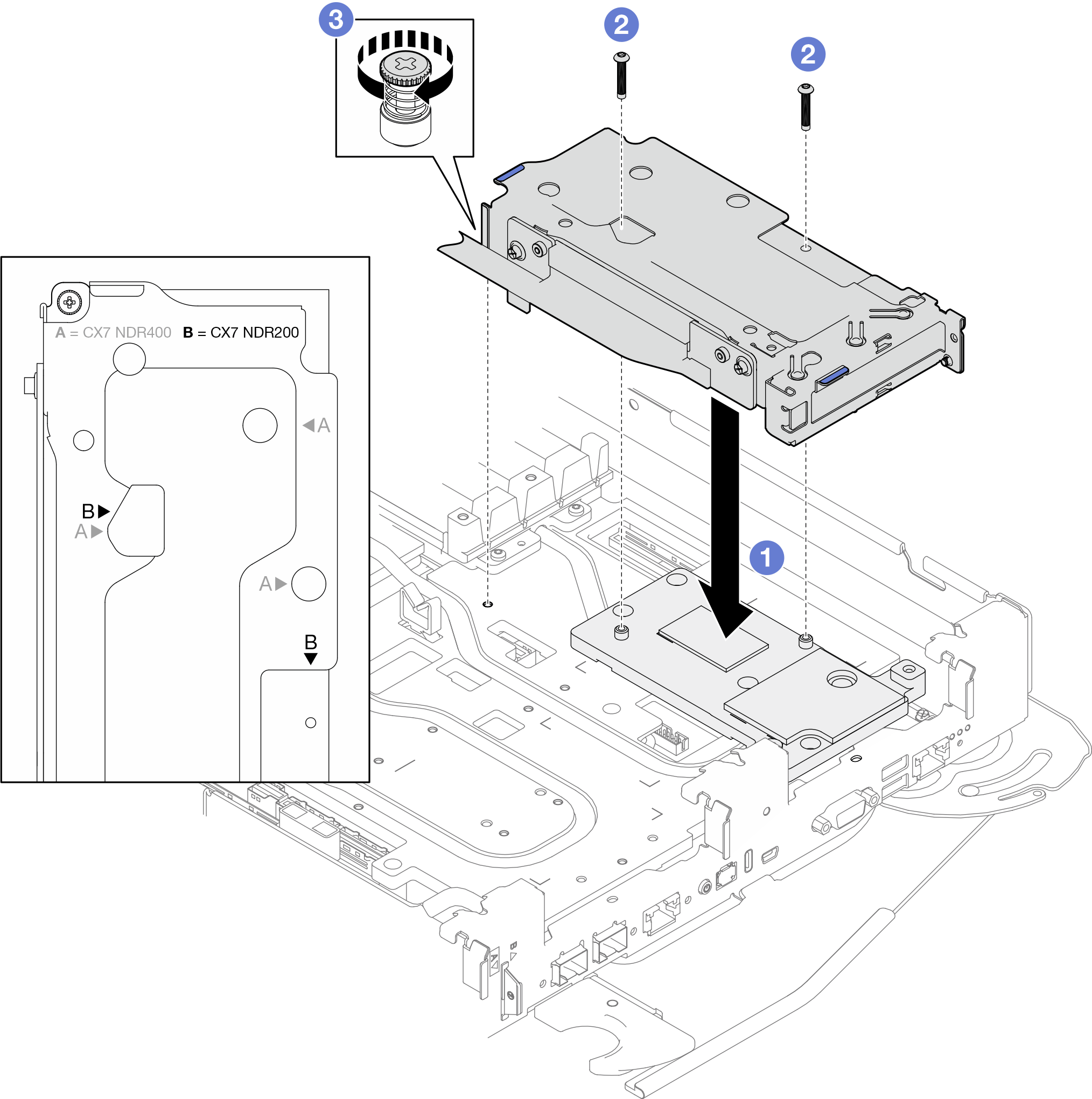

    Figura 6. Instalación del conjunto de expansión ConnectX-7 NDR 200

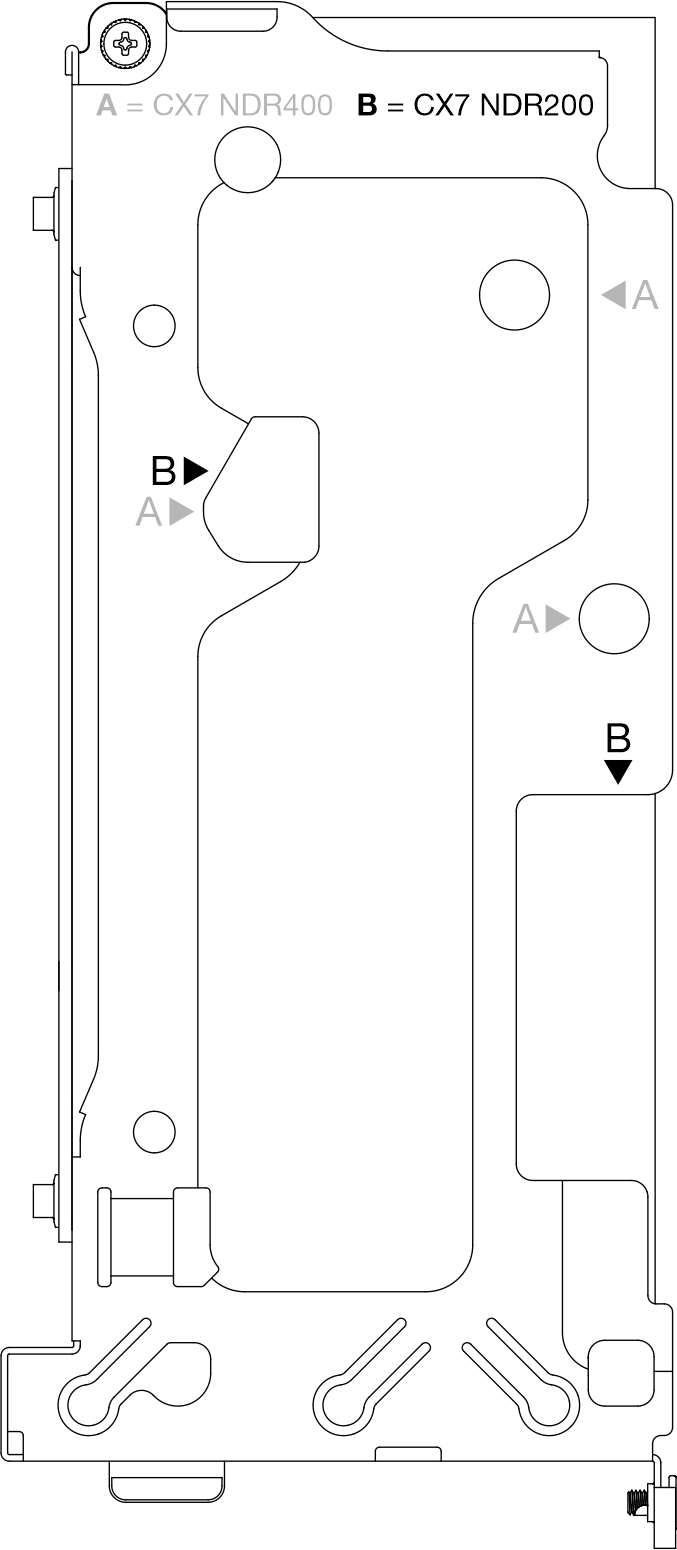

    Figura 7. Orificios de tornillos marcados con una B en el compartimiento de expansión

  7. Instale la abrazadera de sujeción en el conjunto de expansión y apriete el tornillo de fijación para fijarla. Instale el tornillo en la parte frontal del conjunto de expansión.

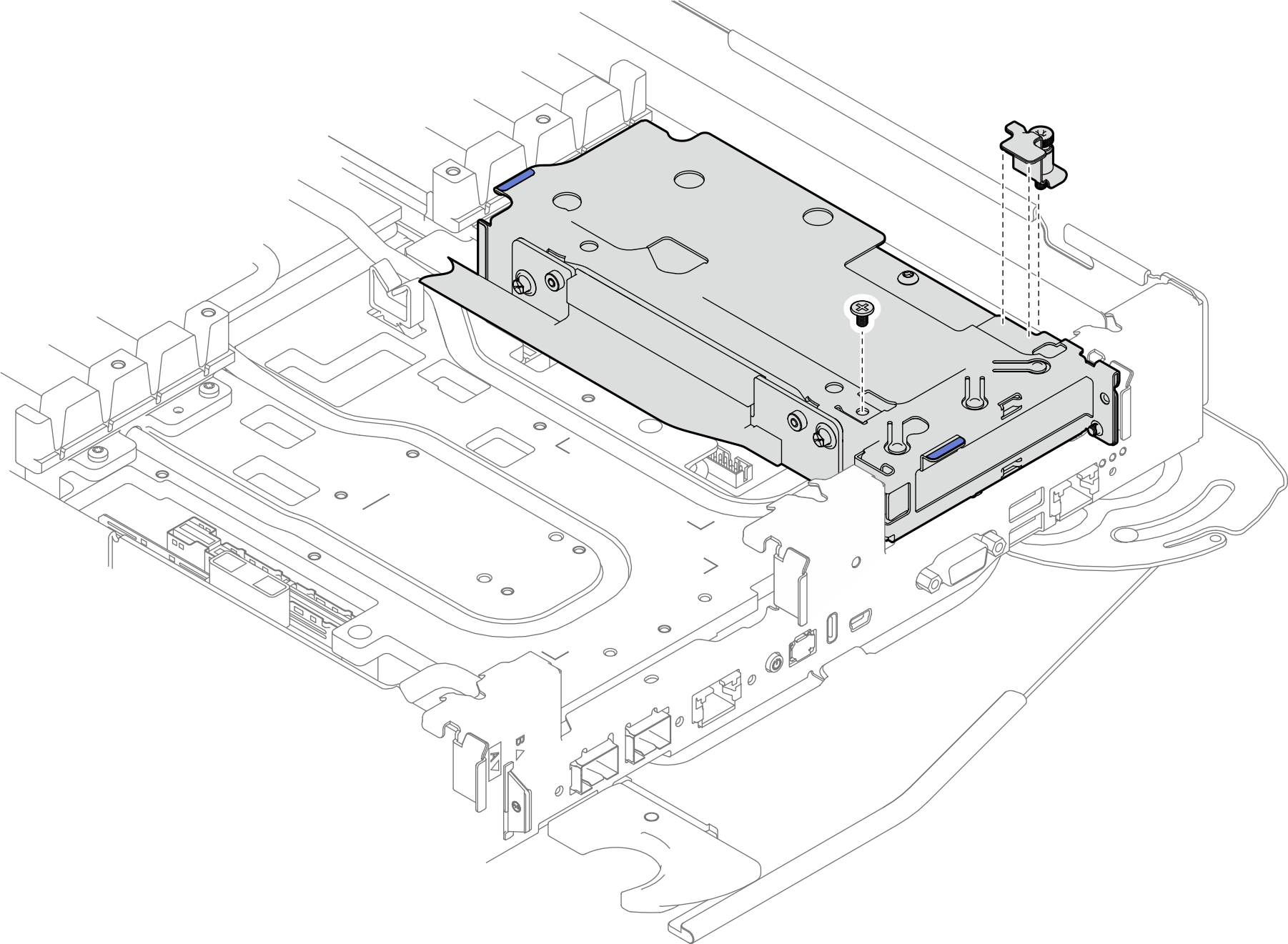

    Figura 8. Instalación de la abrazadera y el tornillo en el conjunto de expansión

Después de finalizar
  1. Para la configuración de E/S compartida o la configuración directa del zócalo, conecte los cables a la placa del sistema. Consulte Disposición interna de los cables.

  2. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  3. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  4. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  5. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.
  6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
