Instalación del conjunto de compartimiento de la unidad central E3.S 1T

Utilice esta información para instalar un conjunto de compartimiento de la unidad central E3.S 1T.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1

  • MID E3.S TOP Gap Pad (SC750 V4)

Importante
Directrices de sustitución de la almohadilla de espacio

  • Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.

  • Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.

  • Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Revise si la almohadilla de espacio que se encuentra en la parte superior de la placa de frío central E3.S está dañada o separada. Si es así, sustitúyala por una nueva.

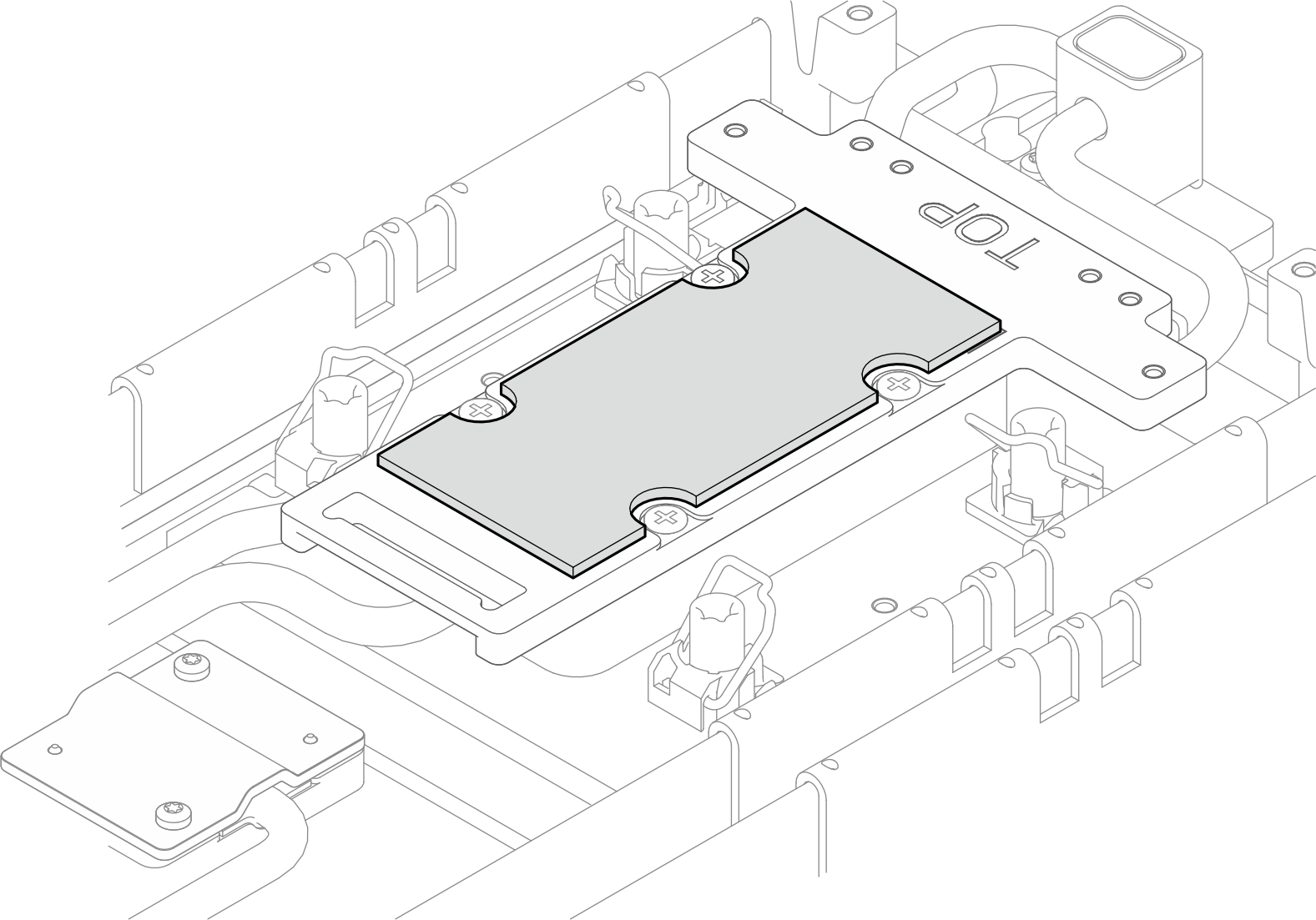

    Figura 1. Ubicación de la almohadilla de espacio de la parte superior de la placa de frío central E3.S

Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

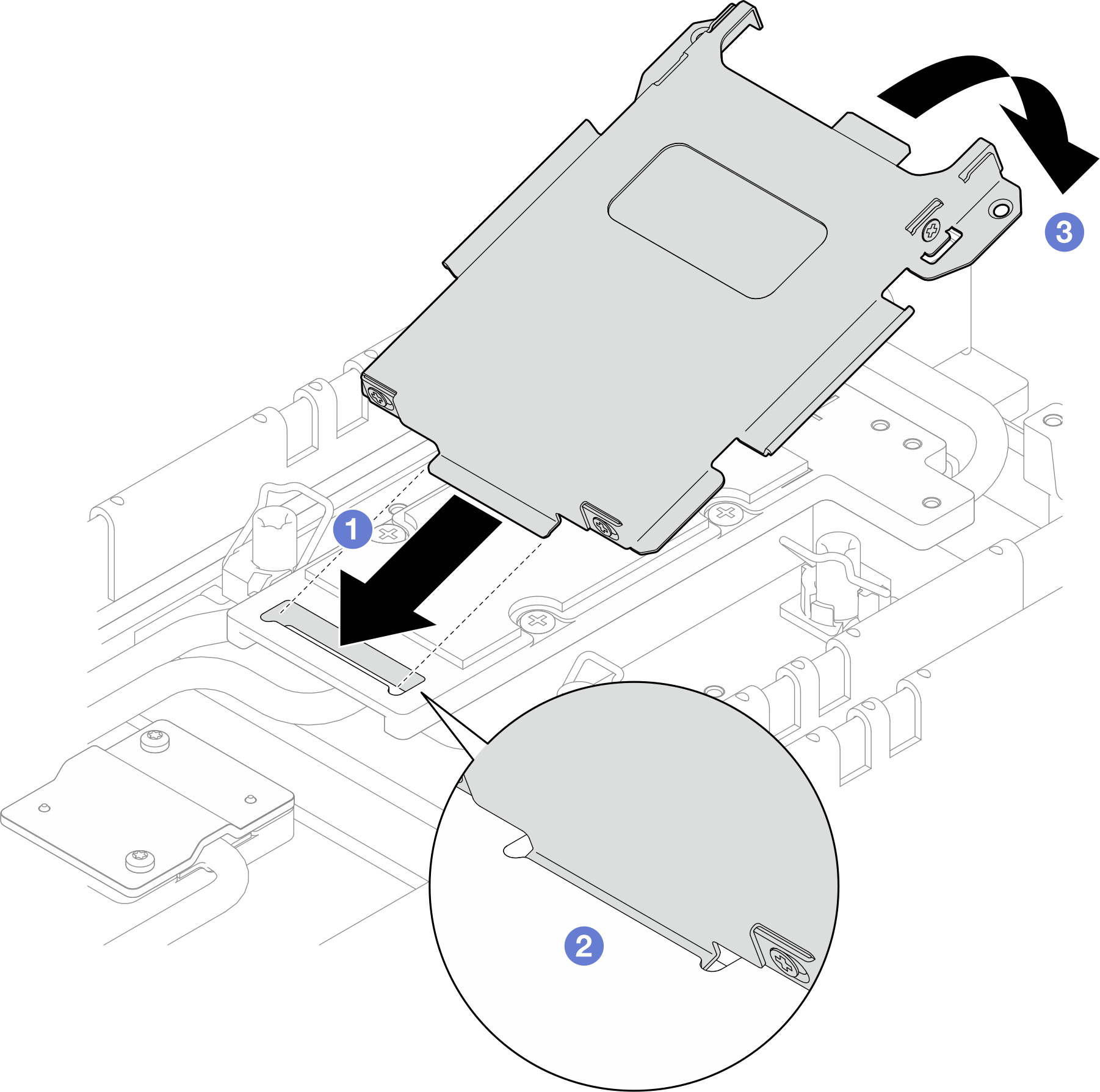

  1. Instale el compartimiento de la unidad central E3.S en la placa de frío en el bucle de agua.
    1. Mantenga el compartimiento de la unidad en ángulo y alinee la pestaña del compartimiento de la unidad con la ranura en la placa de frío de la unidad central E3.S.
    2. Inserte la pestaña en la ranura hasta que se enganchen.
    3. Gire el compartimiento de la unidad y colóquelo sobre la placa de frío.


  2. Instale dos tornillos PH1 en la parte superior del compartimiento de la unidad.

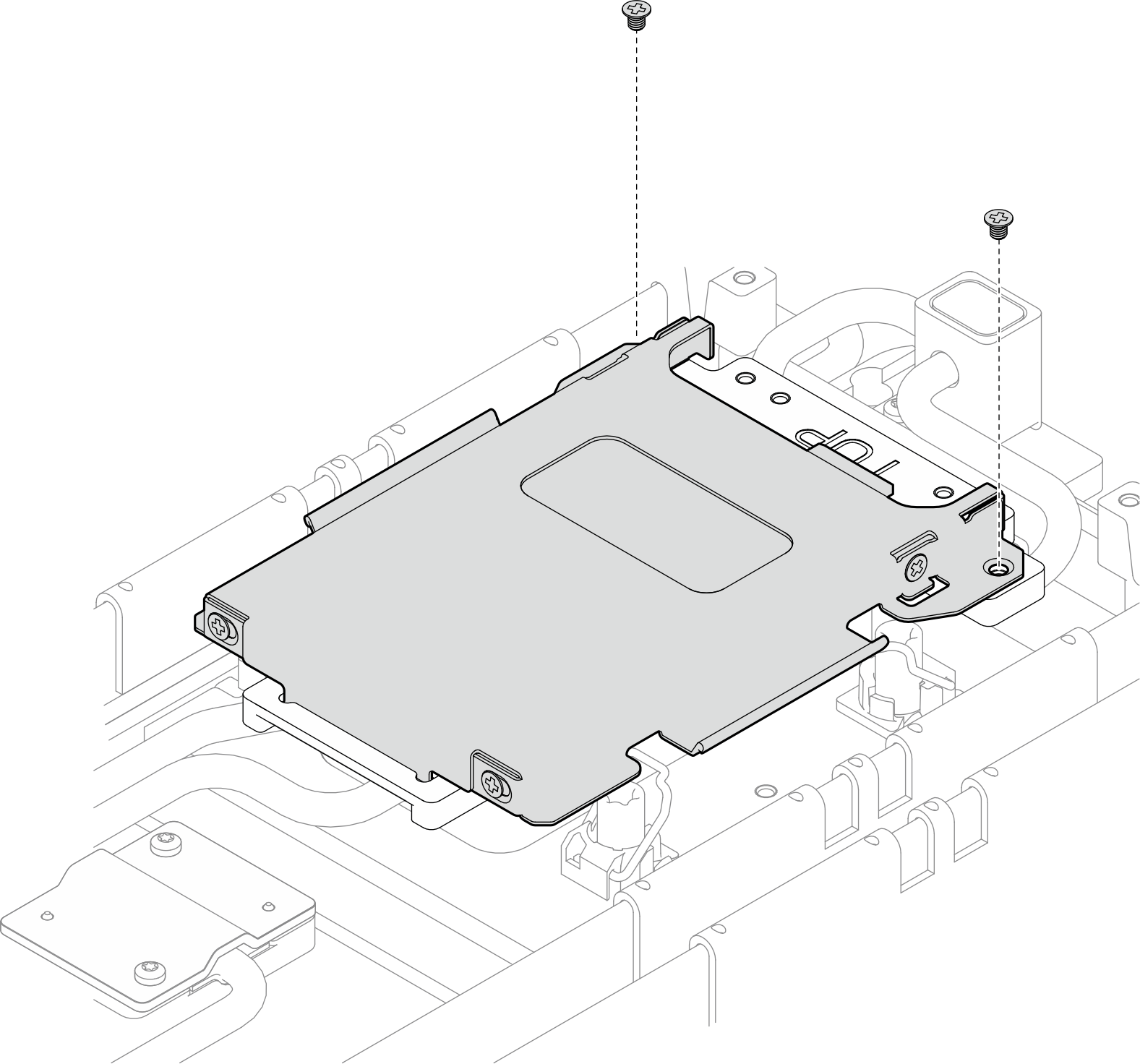

    Figura 2. Instalación de tornillos en la parte superior del compartimiento de la unidad

  3. Conecte el cable a la unidad.

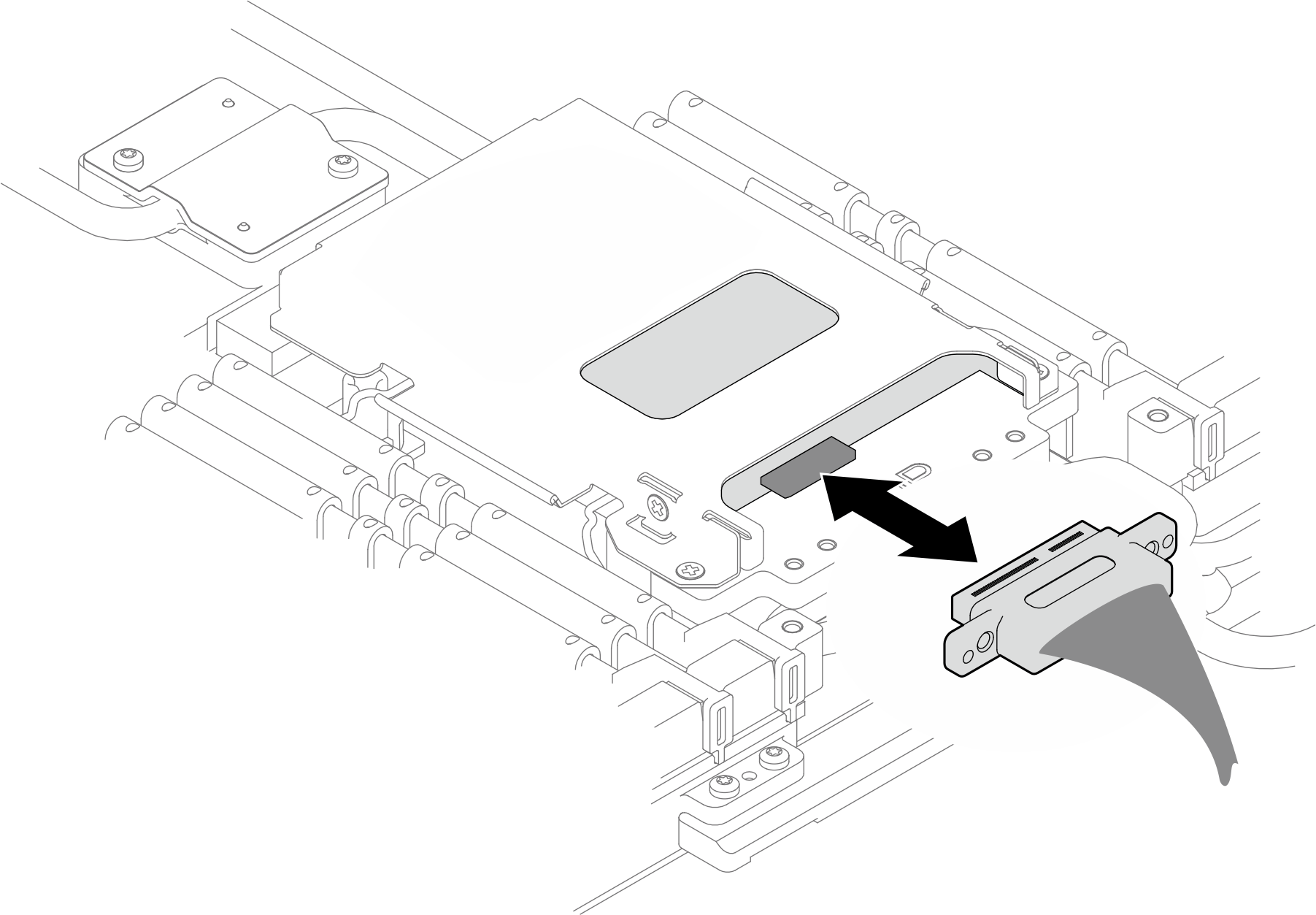

    Figura 3. Conexión del cable a la unidad

  4. Instalación de dos tornillos PH1 en la parte frontal del compartimiento de la unidad
    Las ubicaciones de los tornillos son distintas para la unidad de enfriamiento de la parte inferior y la de la parte superior. Para obtener más detalles, consulte las ilustraciones que se muestran a continuación.
    1 Ubicaciones de los tornillos para la unidad de enfriamiento de la parte inferior
    2 Ubicaciones de los tornillos para la unidad de enfriamiento de la parte superior

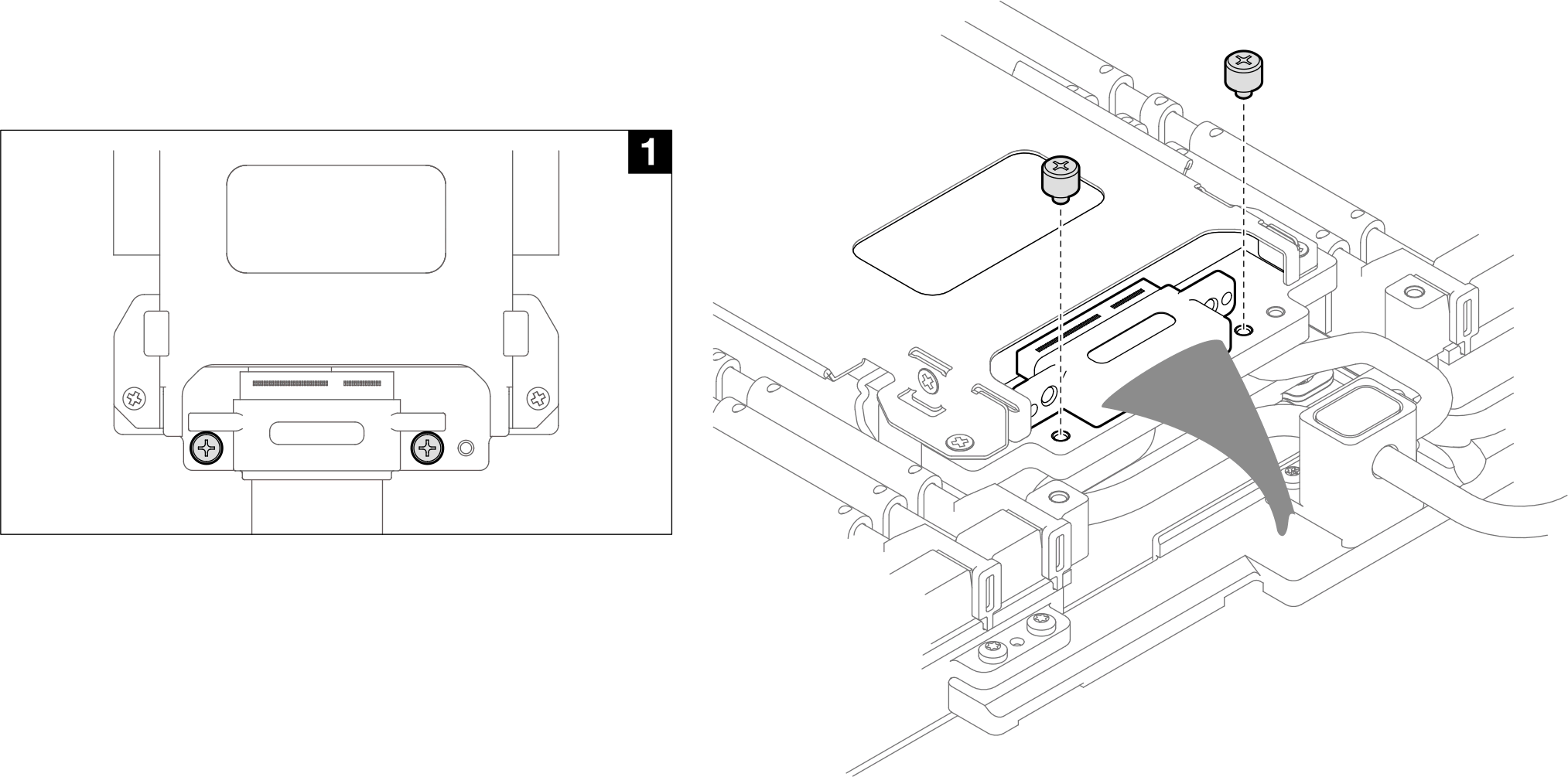

    Figura 4. Instalación de tornillos para la unidad de enfriamiento de la parte inferior

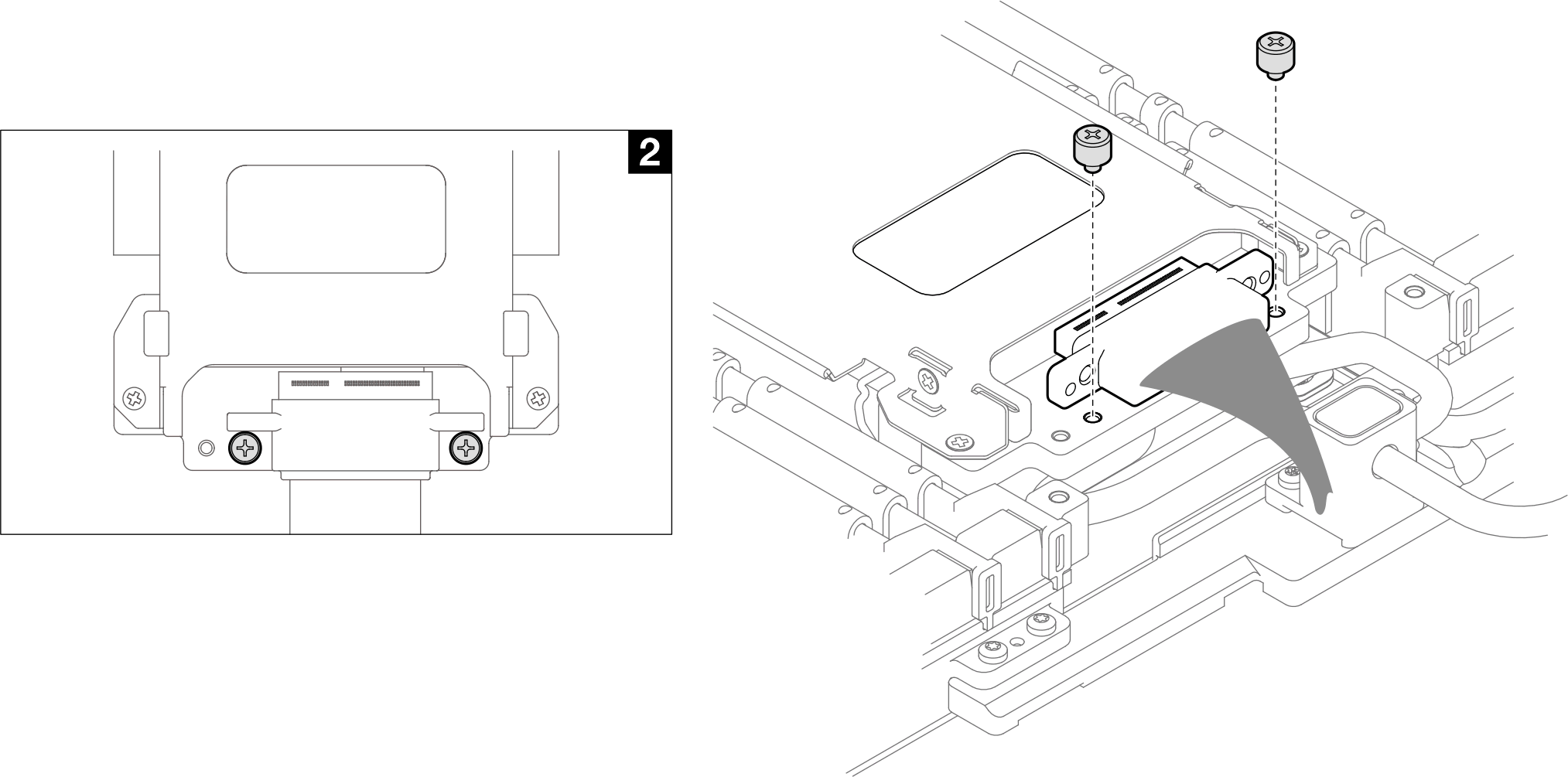

    Figura 5. Instalación de tornillos para la unidad de enfriamiento de la parte superior

  5. Coloque la llave cruzada posterior en la bandeja.

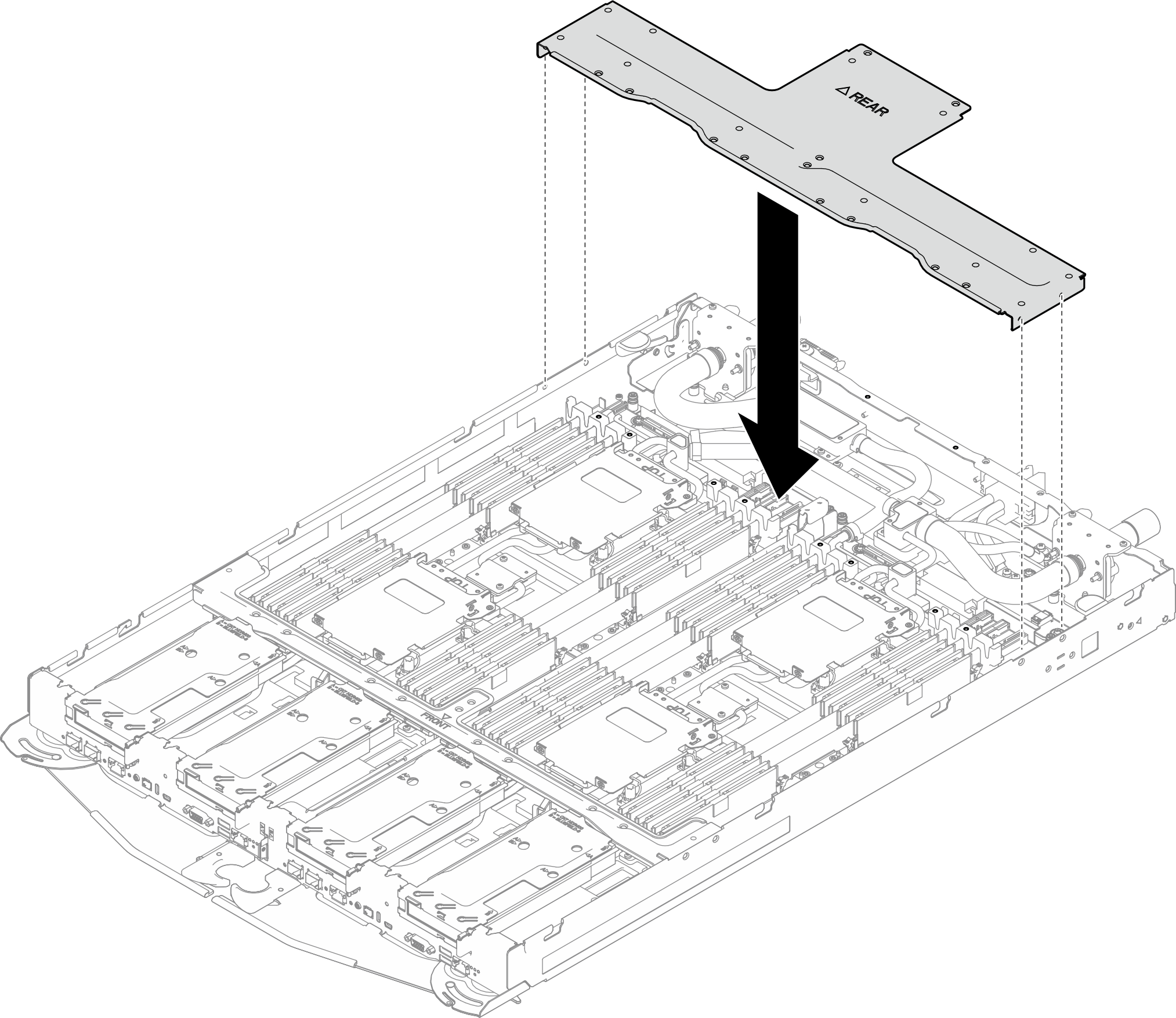

    Figura 6. Colocación de la llave cruzada posterior en la bandeja

  6. Instale las llaves cruzadas posteriores en la bandeja.
    1. Instale diez (10) tornillos PH1 para fijar la llave cruzada posterior.
      Figura 7. Instalación de los tornillos en la llave cruzada posterior (10)

    2. Apriete seis (6) tornillos PH1 para instalar las llaves cruzadas.

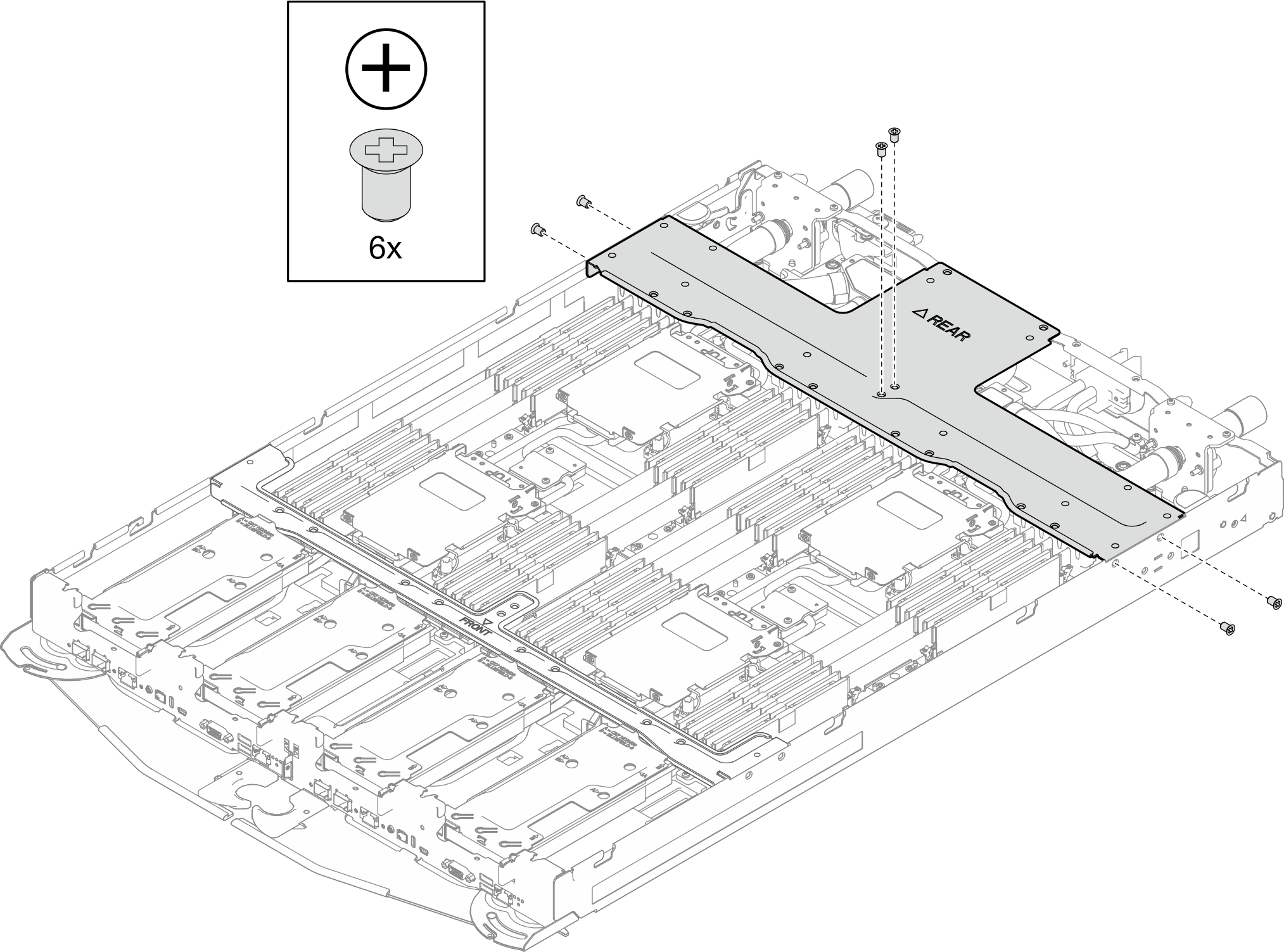

      Figura 8. Instalación de los tornillos en la llave cruzada posterior (6)

Después de finalizar

  1. Conecte los cables a la placa del sistema. Consulte Disposición interna de los cables.

  2. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  3. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  4. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.

  5. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
