Extracción de un conjunto de compartimiento de la unidad

Utilice esta información para extraer un conjunto de compartimiento de la unidad.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
   3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
2. Desconecte los cables de la placa del sistema.
   Figura 1. Disposición de los cables del conjunto de la unidad



   1 Conector SATA 2-3

   2 Conector NVMe 2-3

   3 Conector de alimentación de unidad 1

3. Quite el conjunto del compartimiento de la unidad.
   1. Quite los 3 tornillos.
   2. Quite el conjunto de la unidad del nodo.

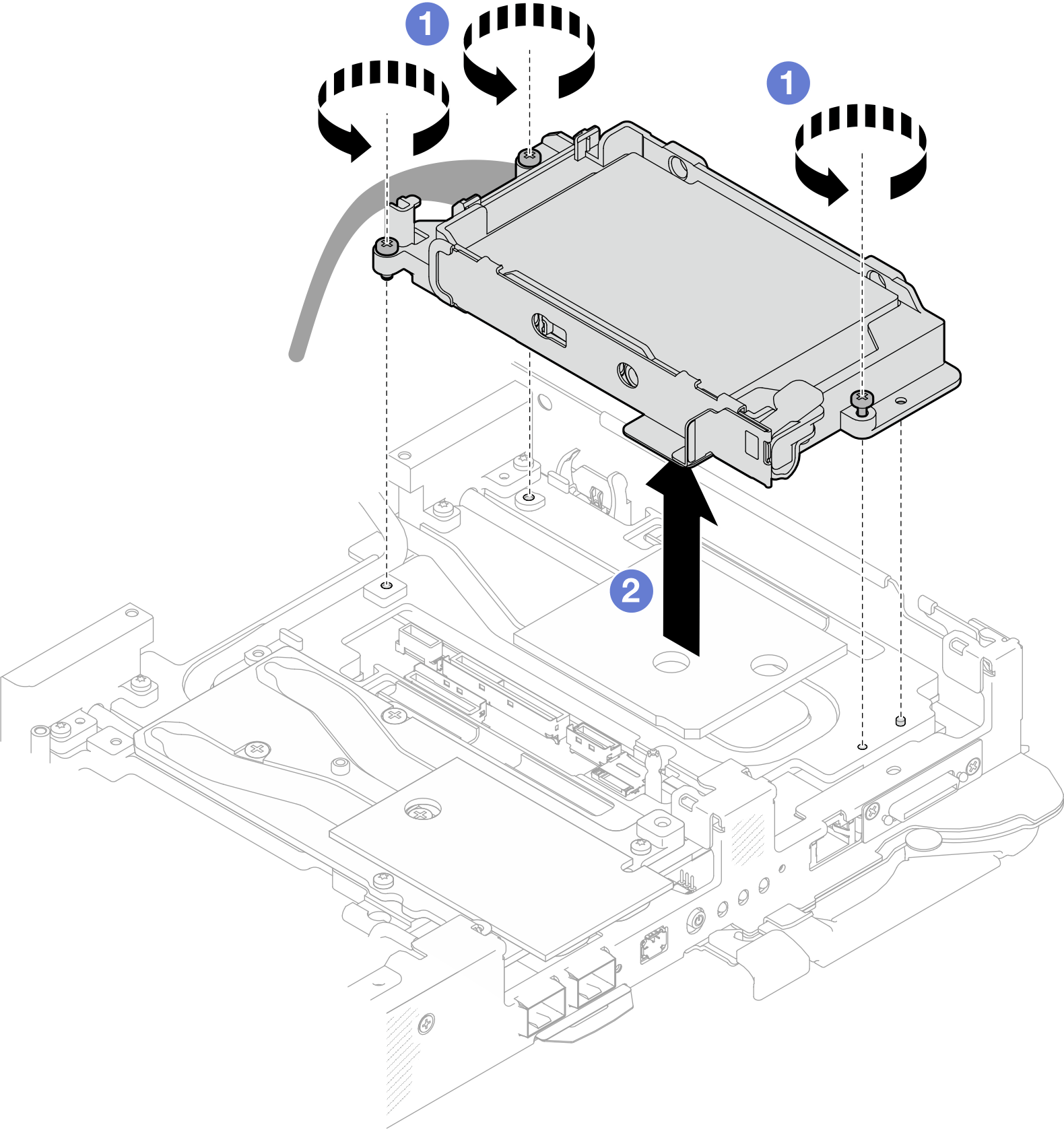

   Figura 2. Quitar un conjunto de compartimiento de la unidad de 15 mm

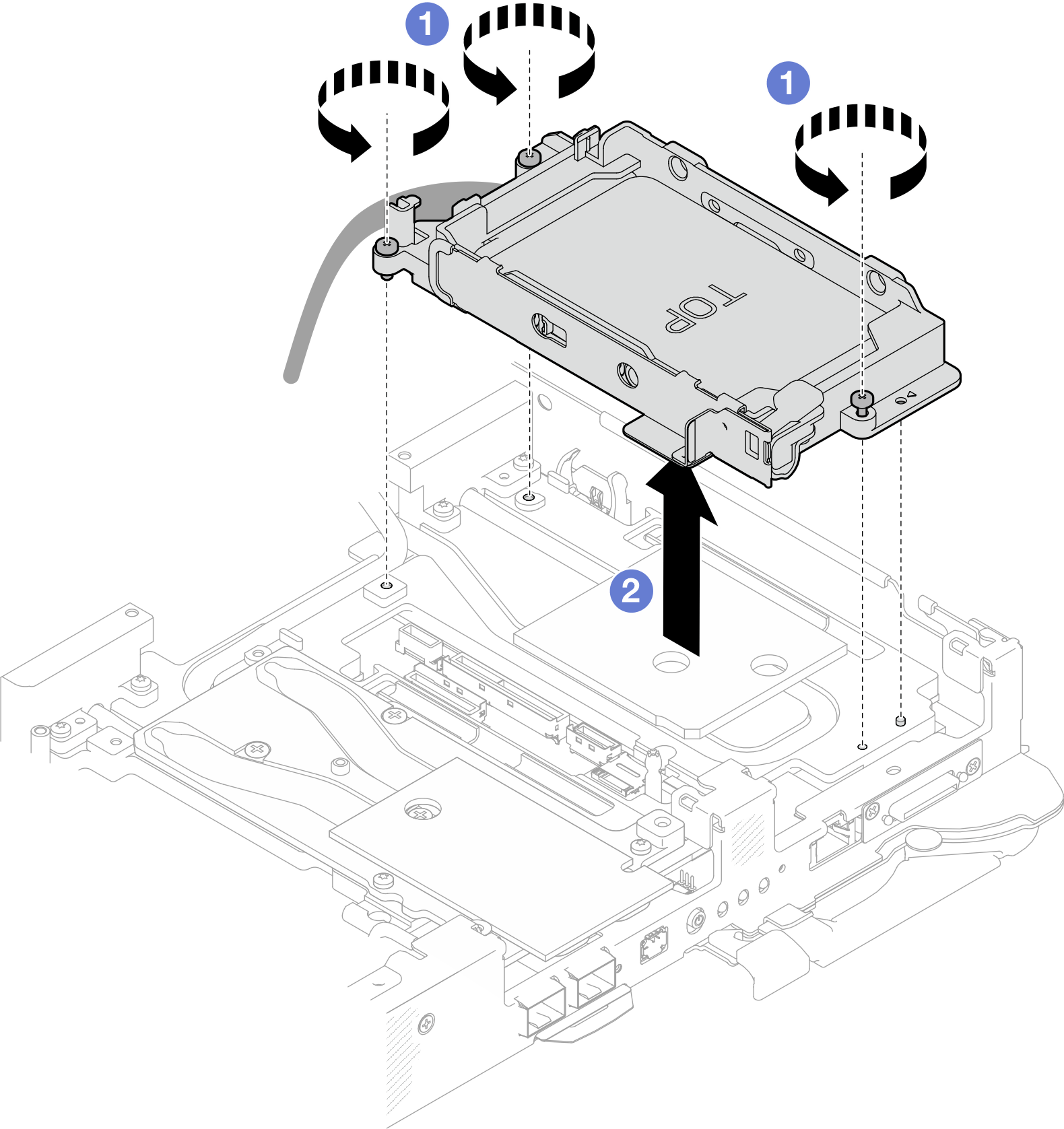

   Figura 3. Quitar un conjunto de compartimiento de la unidad de 7 mm

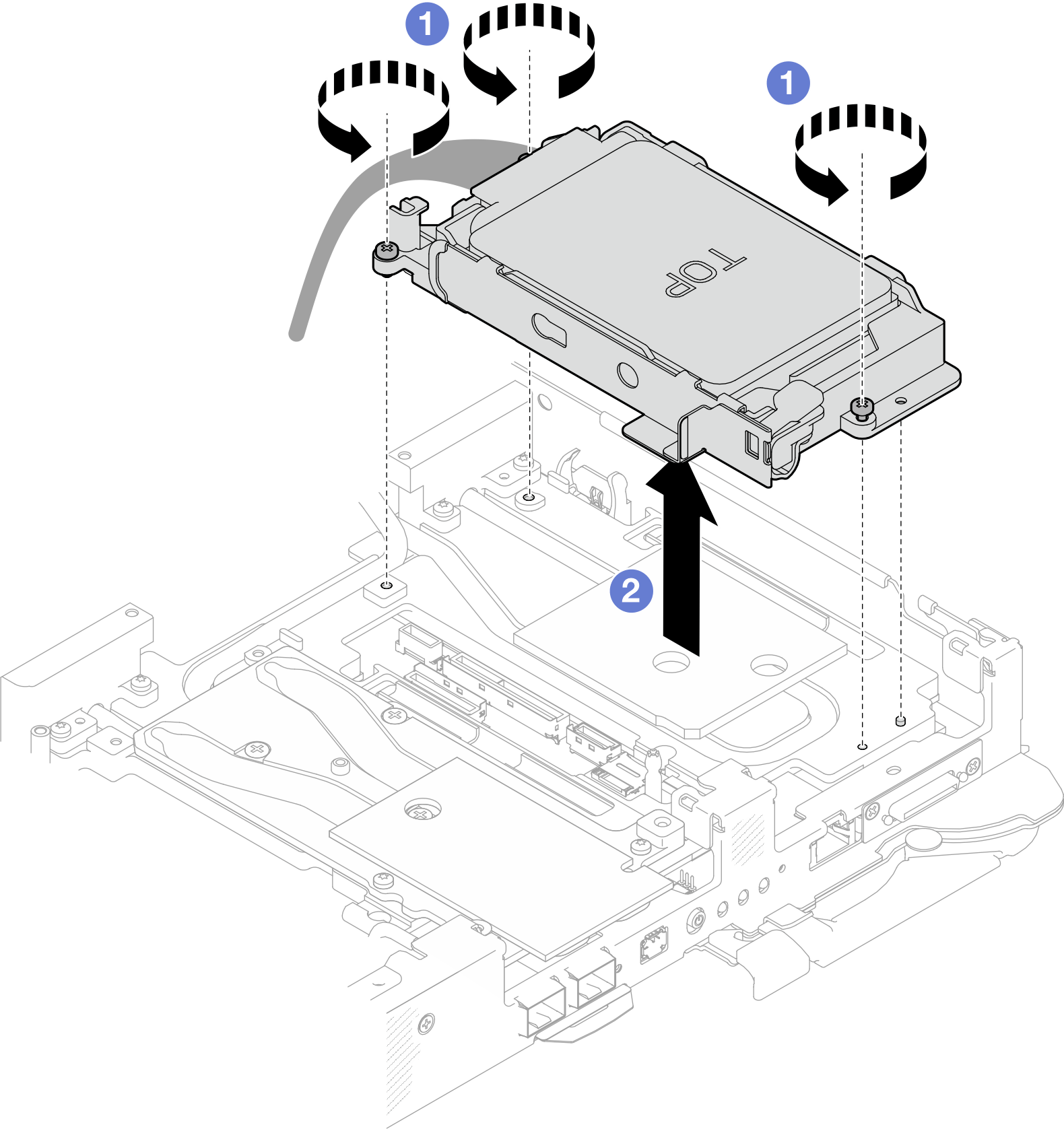

   Figura 4. Extracción de dos conjuntos de compartimiento de la unidad de 7 mm


4. Si es necesario, extraiga los rellenos vacíos del marco biselado.
   Figura 5. Extracción del relleno vacío del marco biselado
