Conmutadores de la placa del sistema

La siguiente ilustración muestra la ubicación y la descripción de los conmutadores.

Nota
Si hay un adhesivo de protección claro en la parte superior en los bloques de conmutadores, debe extraerlo y descartarlo para acceder a los conmutadores.
Importante

  1. Antes de cambiar cualquier valor de conmutador o de mover los puentes, apague la solución y, a continuación, desconecte todos los cables de alimentación y cables externos. Revise la siguiente información:

  2. Todos los bloques de puentes o conmutadores de la placa del sistema que no aparecen en las ilustraciones de este documento están reservados.

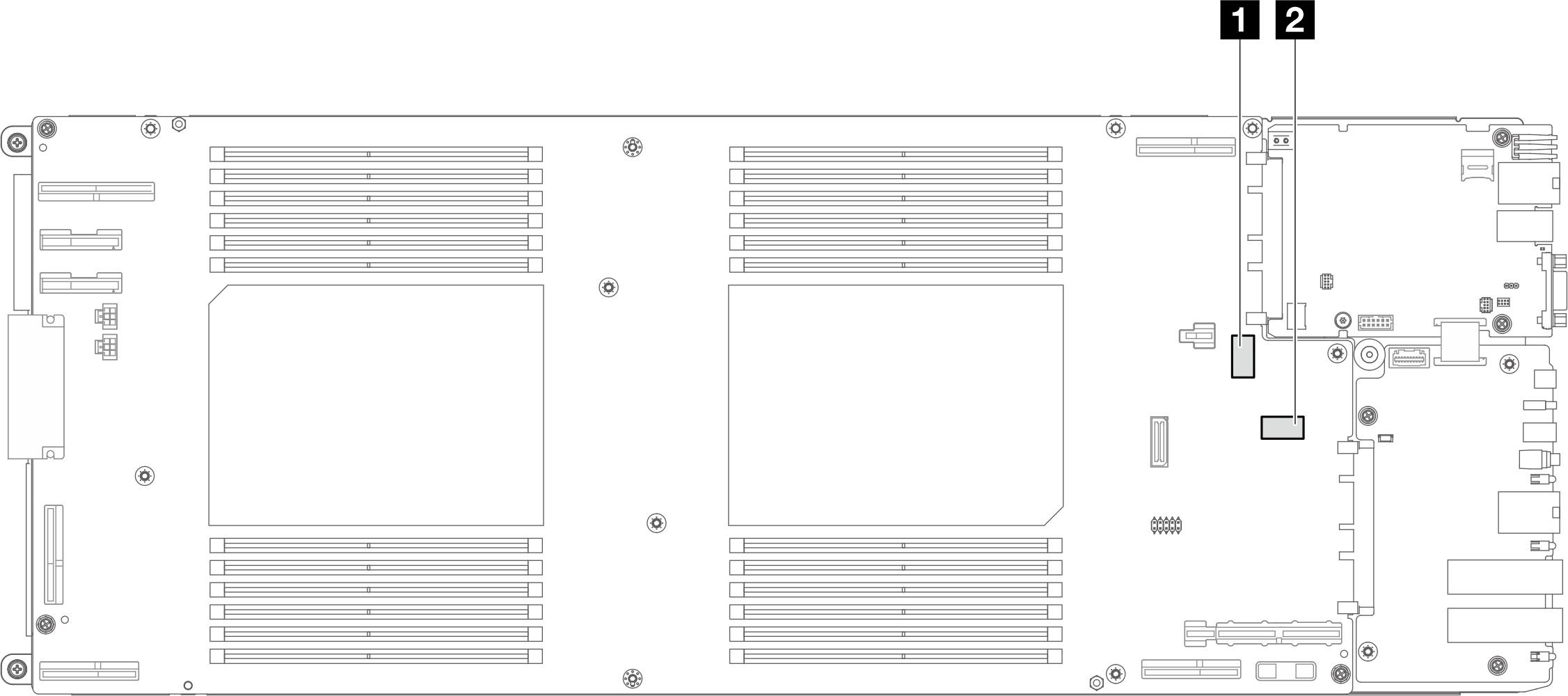

Figura 1. Conmutadores de la placa del sistema

Tabla 1. Conmutadores de la placa del sistema
1 SW52 SW4
Tabla 2. Definición del bloque del conmutador
Número de conmutadorNombre del conmutadorHabilitar la función de conmutador
SW4 Bit 8Restablecimiento de contraseña

Para habilitar la omisión de la contraseña al encender:

  1. Mueva el conmutador al lado opuesto.

  2. Encienda el sistema. Este encendido no requiere contraseña.

  3. Arranque en la configuración de UEFI y borre primero la contraseña de encendido; luego, establezca una nueva contraseña de encendido

  4. El siguiente encendido requerirá una contraseña (la que se estableció en el paso 3).

SW5 Bit 4Borrar CMOS

El valor predeterminado es OFF (deshabilitado).

Para habilitar la función de conmutador:

  1. Coloque el conmutador en la posición “ON” (habilitado)

  2. Espere unos cinco minutos

  3. Coloque el conmutador en la posición “OFF” (deshabilitado)

  4. Encendido del sistema

  5. Se borrará el RTC.
