Installation d’un bloc d’unités de disque dur NVMe 7 mm

La section ci-dessous explique comment installer l'assemblage du boîtier d'unités de disque dur.

À propos de cette tâche

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.

Avertissement
Important
Consignes de remplacement du tampon d’espace

  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Assurez-vous que les obturateurs du panneau sont bien installés. Si ce n’est pas le cas, installez-les sur le nœud.

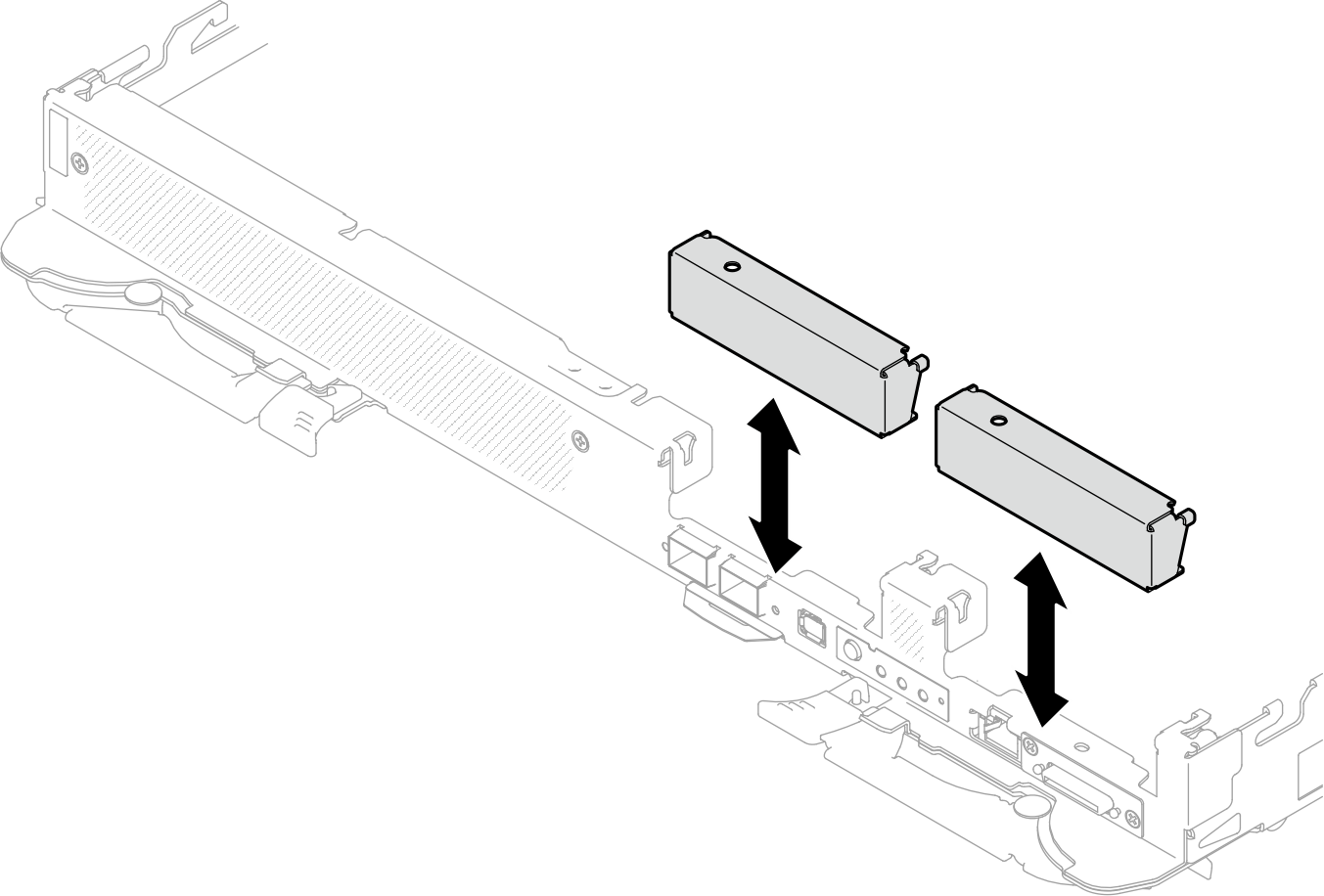

    Figure 1. Installation de l'obturateur du panneau
    Blank bezel filler removal
  2. Si le tampon d’espace du boîtier d’unités de disque dur est endommagé ou absent, remplacez-le par un tampon neuf. Consultez ce qui suit pour connaître l’emplacement du tampon d’espace pour chaque boîtier d’unités de disque dur. Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace/tampon de mastic.
    Remarque
    Pour fixer le tampon d’espace, alignez-le avec le marquage présent sur la boucle d’eau.

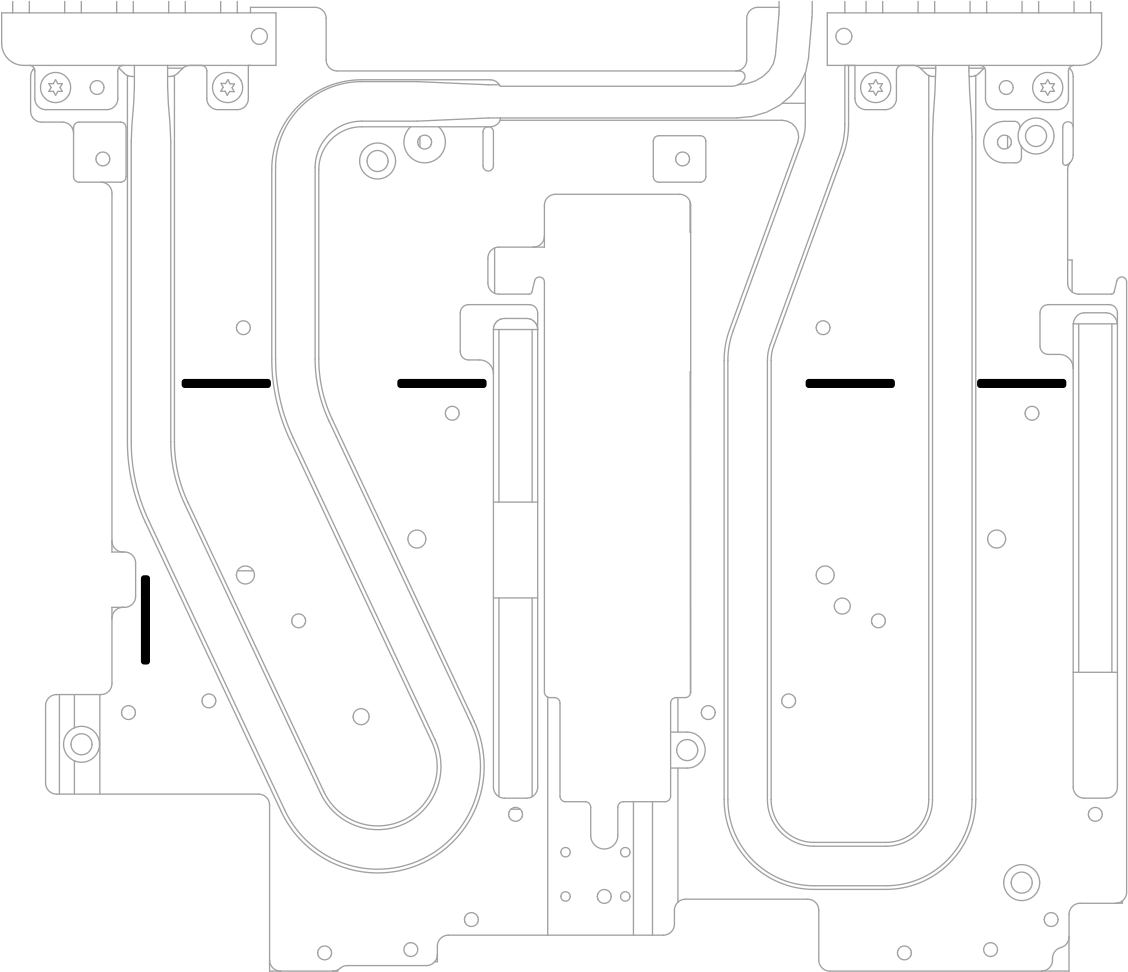

    Figure 2. Marquages sur la boucle d’eau pour aligner le tampon d’espace
    Markings on water loop for gap pad alignment

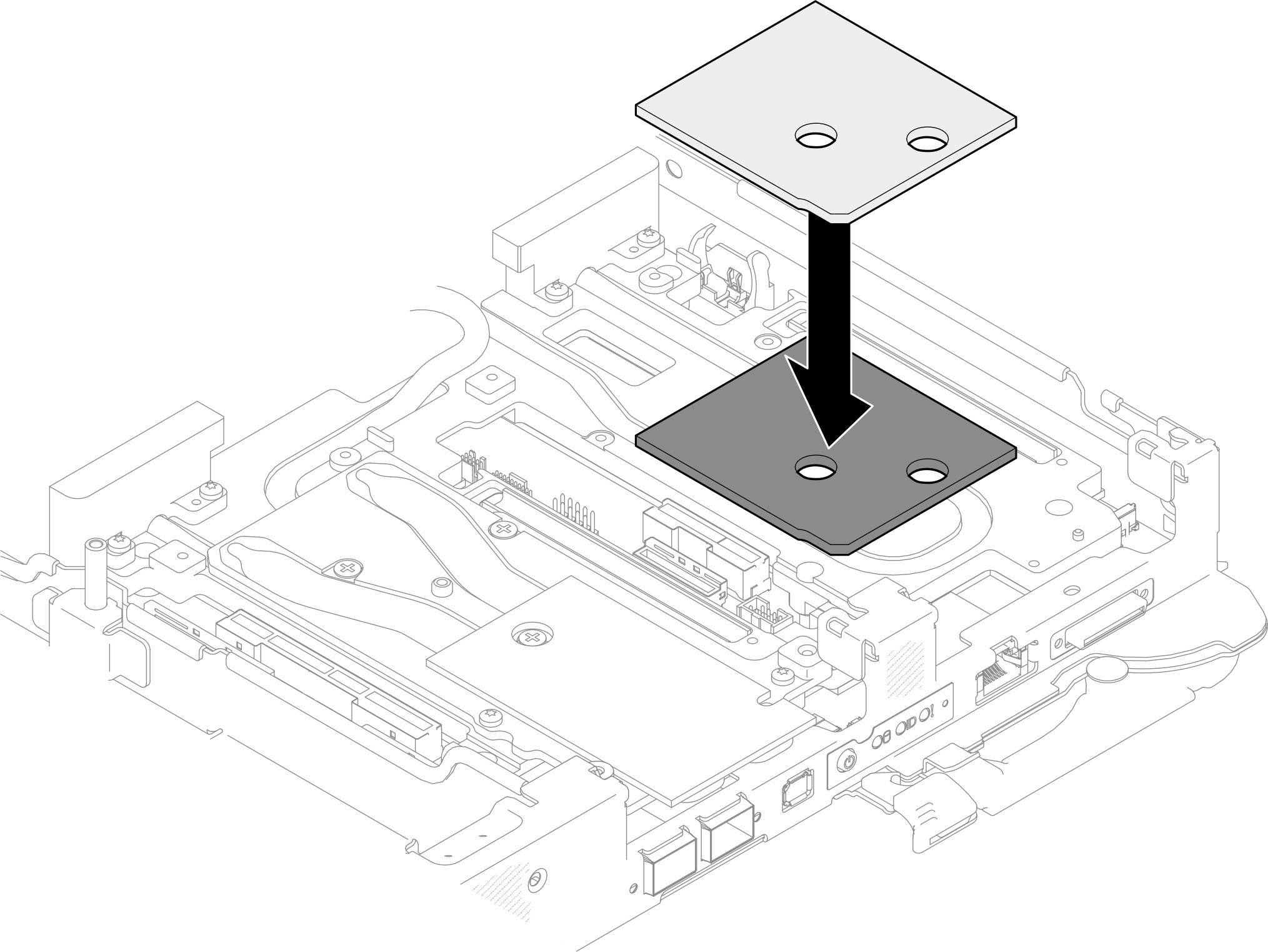

    Figure 3. Remplacement du tampon d’espace
    Replacing gap pad
  3. Installez le bloc boîtier d’unités de disque dur.
    1. Installez le bloc unité dans le nœud.
    2. Fixez les 3 vis.
    Remarque

    Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

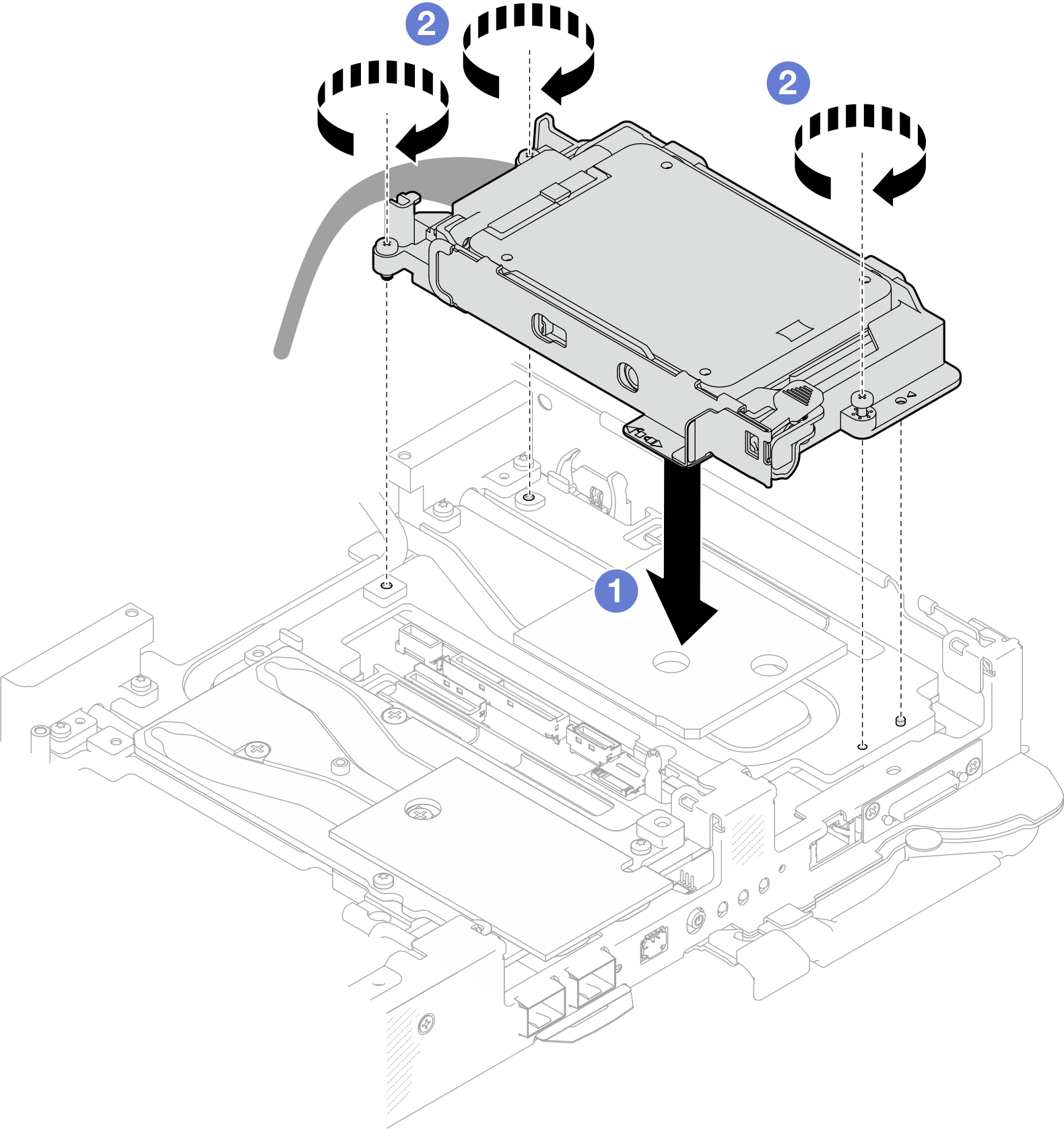

    Figure 4. Installation du bloc boîtier d’unités de disque dur NVMe 7 mm
    7mm NVMe drive cage assembly installation
  4. Connectez le câble de l’assemblage d’unités à la carte mère.

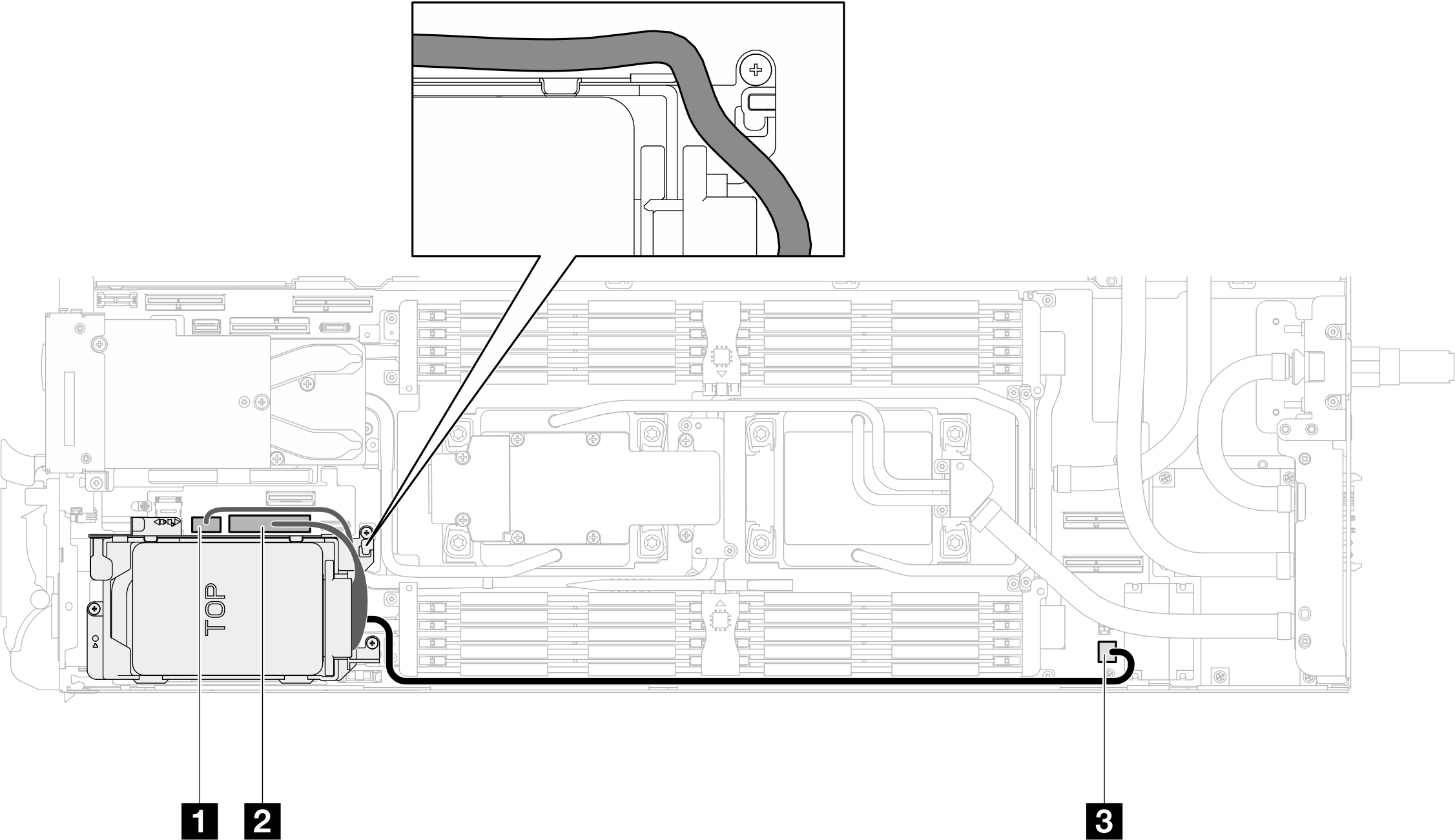

    Figure 5. Cheminement des câbles du bloc unité NVMe 7 mm
    Drive assembly cable installation
    1 Connecteur SATA 2-3
    2 Connecteur NVMe 2-3
    3 Connecteur d’alimentation de l’unité 1
Après avoir terminé

  1. Installez les traverses. Voir Installation des traverses.

  2. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  3. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  4. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  5. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
