Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200

Les informations suivantes vous indiquent comment installer un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200.

À propos de cette tâche

Outils requis
  • Tournevis pour vis T10 et PH1

  • Waterloop Miscellaneous Kit (SC750 V4) .

  • CX7 NDR200 Gap Pad (SC750 V4)

  • CX7 NDR200 Conduction Plate (si vous installez ConnectX-7 NDR 200 pour la première fois)

Important
Consignes de remplacement du tampon d’espace
  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. La règle d’installation de l’assemblage de cartes mezzanines PCIe est différente pour chaque configuration PCIe : autonome, Socket Direct et E/S partagées. Lors de la sélection d’un emplacement de carte mezzanine pour installer un assemblage de cartes mezzanines PCIe, veillez à consulter les règles spécifiées dans Configuration de l’unité avant et de l’adaptateur PCIe.
  2. Veillez à installer le bon type de boîtier de carte mezzanine PCIe dans l’emplacement de carte mezzanine correspondant.
    Remarque
    Le type de boîtier de carte mezzanine PCIe installé dans l’emplacement 1 et l’emplacement 2 est différent. Reportez-vous à l’illustration ci-dessous pour bien installer le boîtier de carte mezzanine PCIe.
    Type de boîtier de carte mezzanineNumérotation des emplacements
    1 Boîtier de carte mezzanine avec carte mezzanine câbléeEmplacement PCIe 2
    2 Boîtier de carte mezzanine standardEmplacement PCIe 1

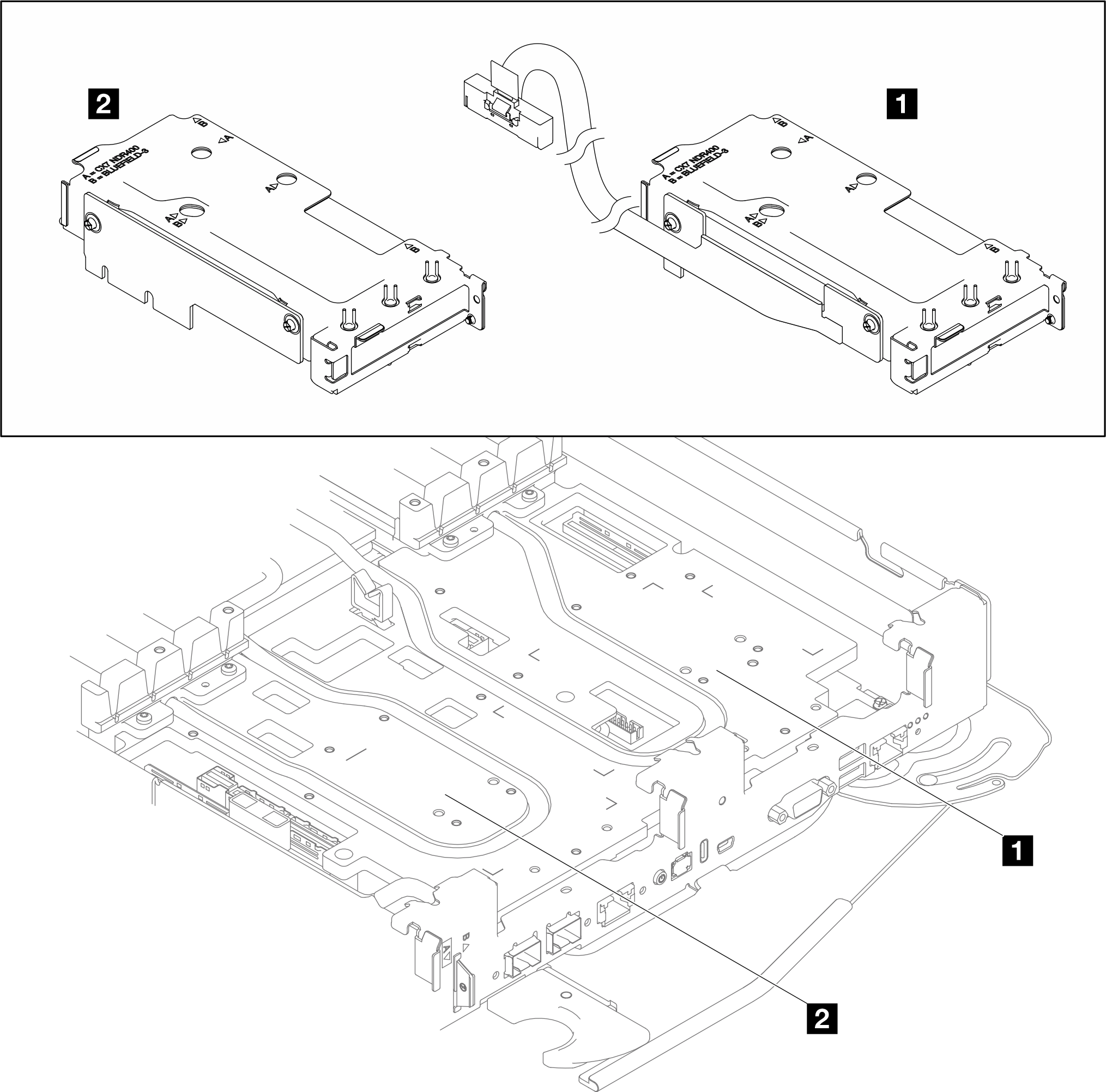

    Figure 1. Types de boîtier de carte mezzanine PCIe pour les emplacements 1 et 2
    Types of PCIe riser installed in slot 1 and slot 2
  3. Retirez les obturateurs du panneau s’il y en a d’installés.
    Figure 2. Retrait de l’obturateur de panneau
    Blank bezel filler removal
  4. Si la plaque d’interface a été retirée, installez-la sur la boucle d’eau.
    1. Alignez la plaque d’interface sur les deux broches de guidage de la boucle d’eau (marquées par des cercles sur l’illustration ci-dessous).

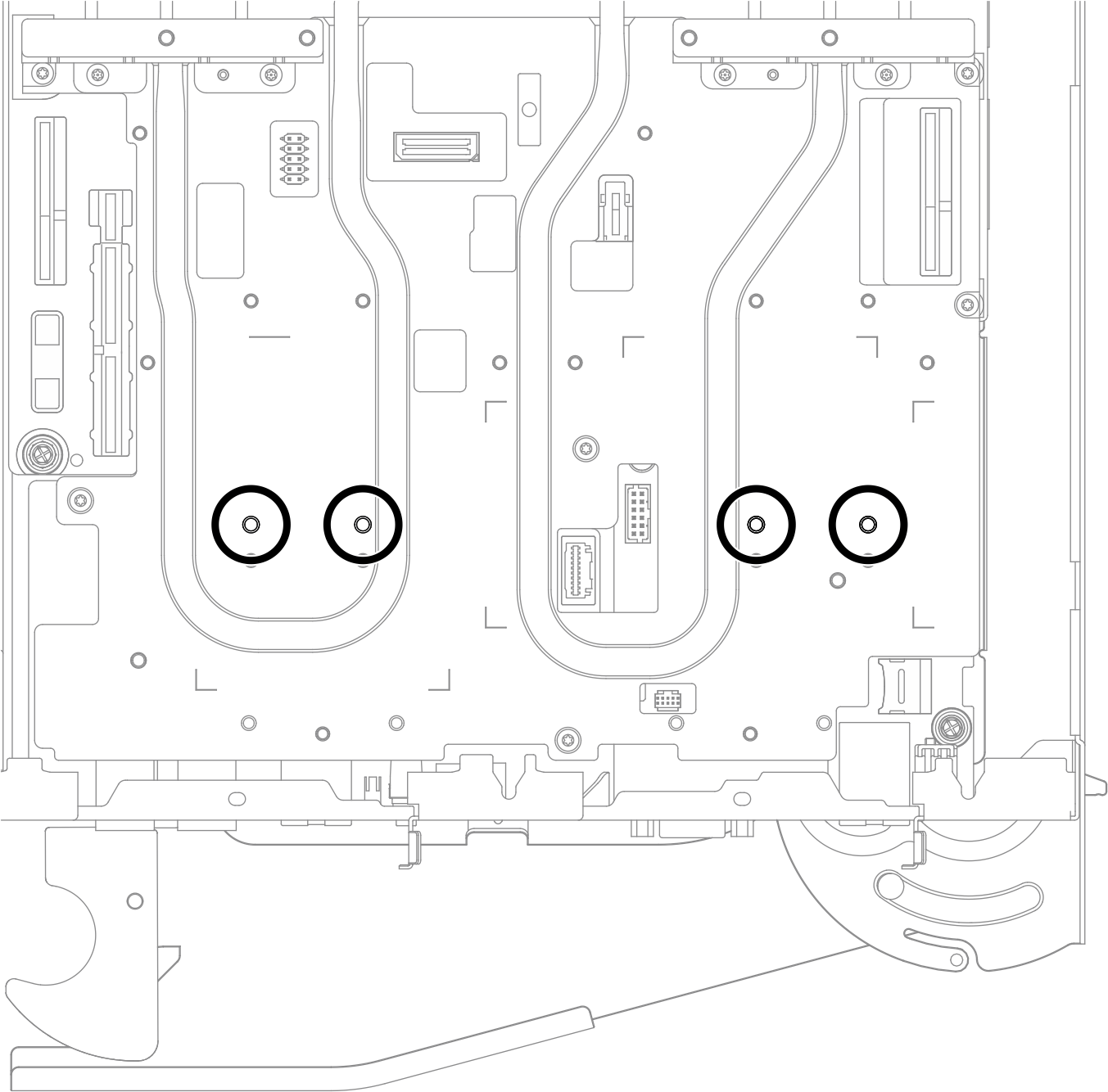

      Figure 3. Broches de guidage pour la plaque d’interface de l’adaptateur PCIe

    2. Placez la plaque d’interface sur la boucle d’eau ; ensuite, installez la vis hexagonale et cinq vis PH1.

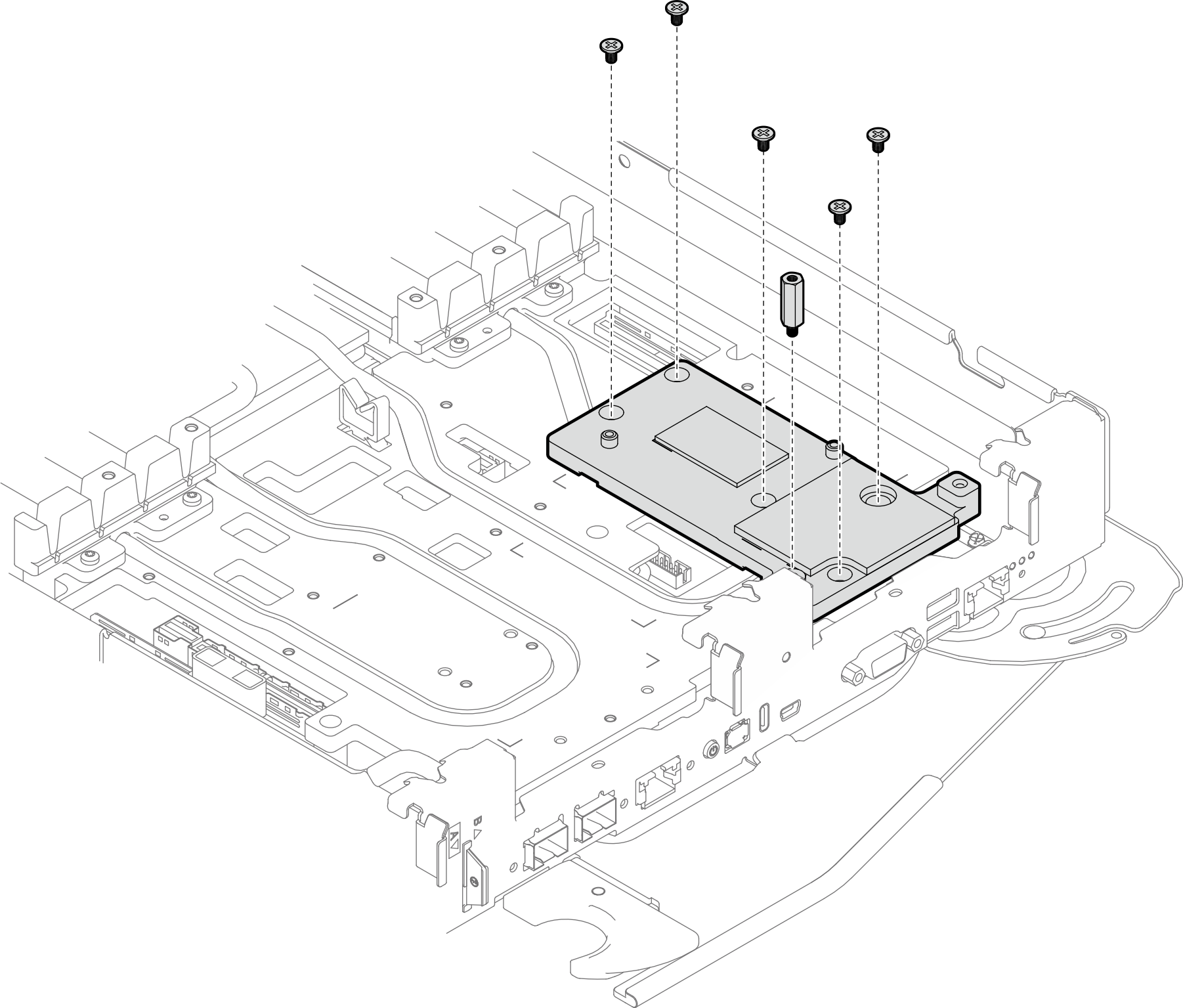

      Figure 4. Installation de la plaque d’interface de l’assemblage de cartes mezzanines ConnectX-7 NDR 200
      Interface plate installation
  5. Remplacez le tampon d’espace à usage unique sur la plaque d’interface par un nouveau. Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace/tampon de mastic.

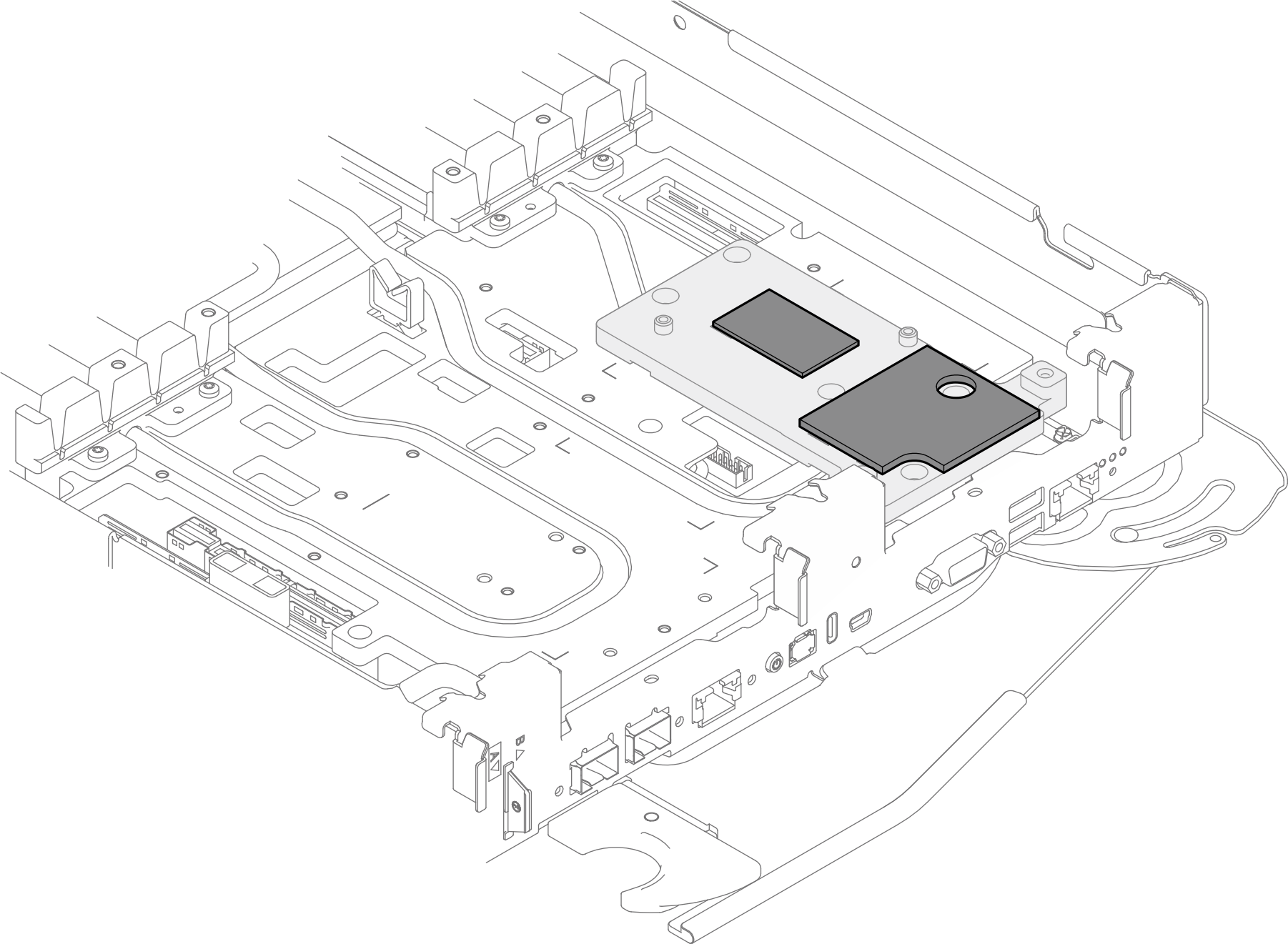

    Figure 5. Tampons d’espace de la plaque d’interface de l’assemblage de cartes mezzanines ConnectX-7 NDR 200
    Interface plate putty pad for CX-6 riser
  6. Installez l’assemblage de cartes mezzanines ConnectX-7 NDR 200.
    1. Installez l’assemblage de cartes mezzanines ConnectX-7 sur la boucle d’eau.
    2. Installez trois vis T10 dans les trous de vis marqués B sur le boîtier de carte mezzanine.
    3. Serrez la vis imperdable pour fixer l’assemblage de cartes mezzanines à la boucle d’eau.

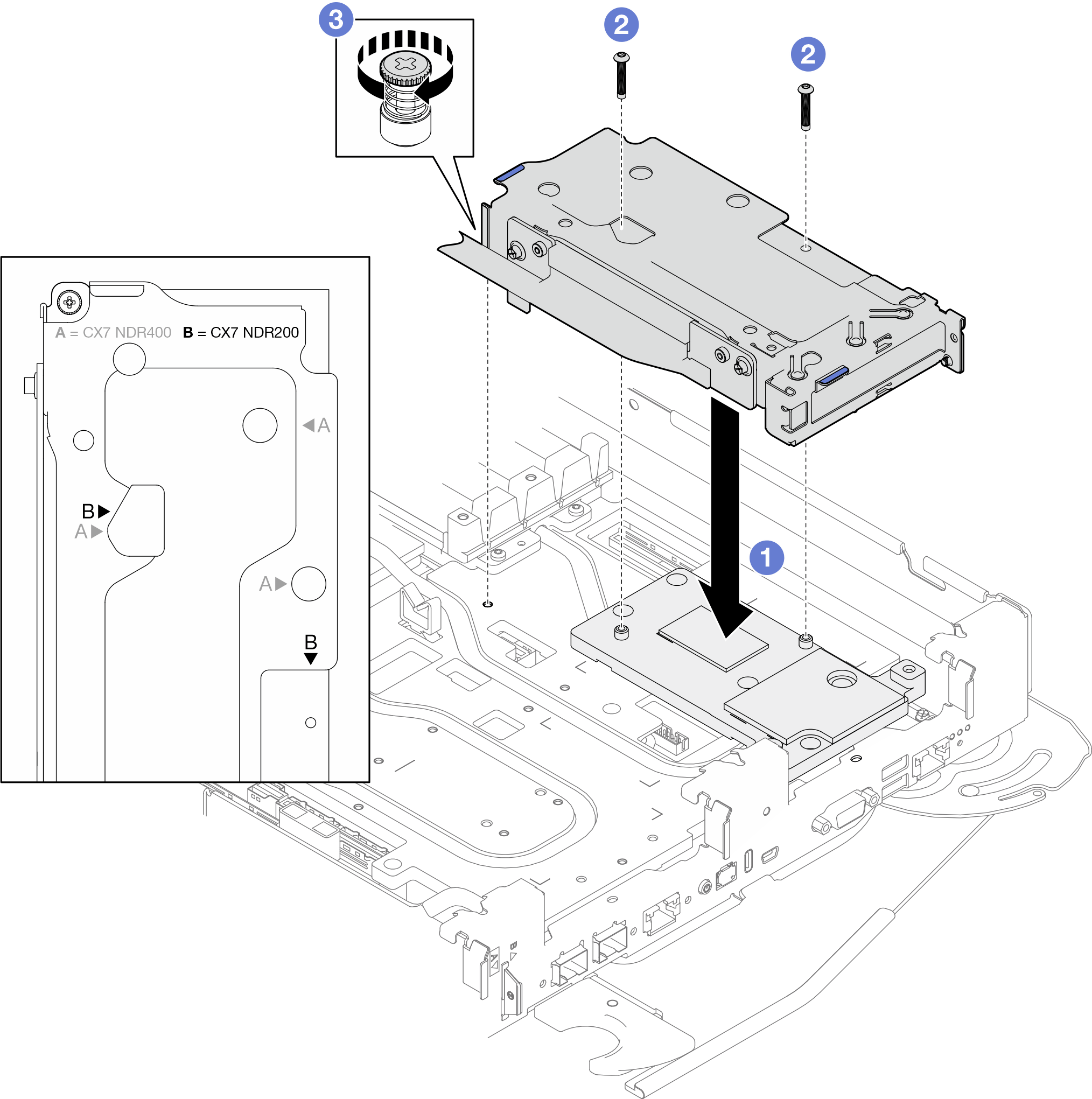

    Figure 6. Installation de l’assemblage de cartes mezzanines ConnectX-7 NDR 200

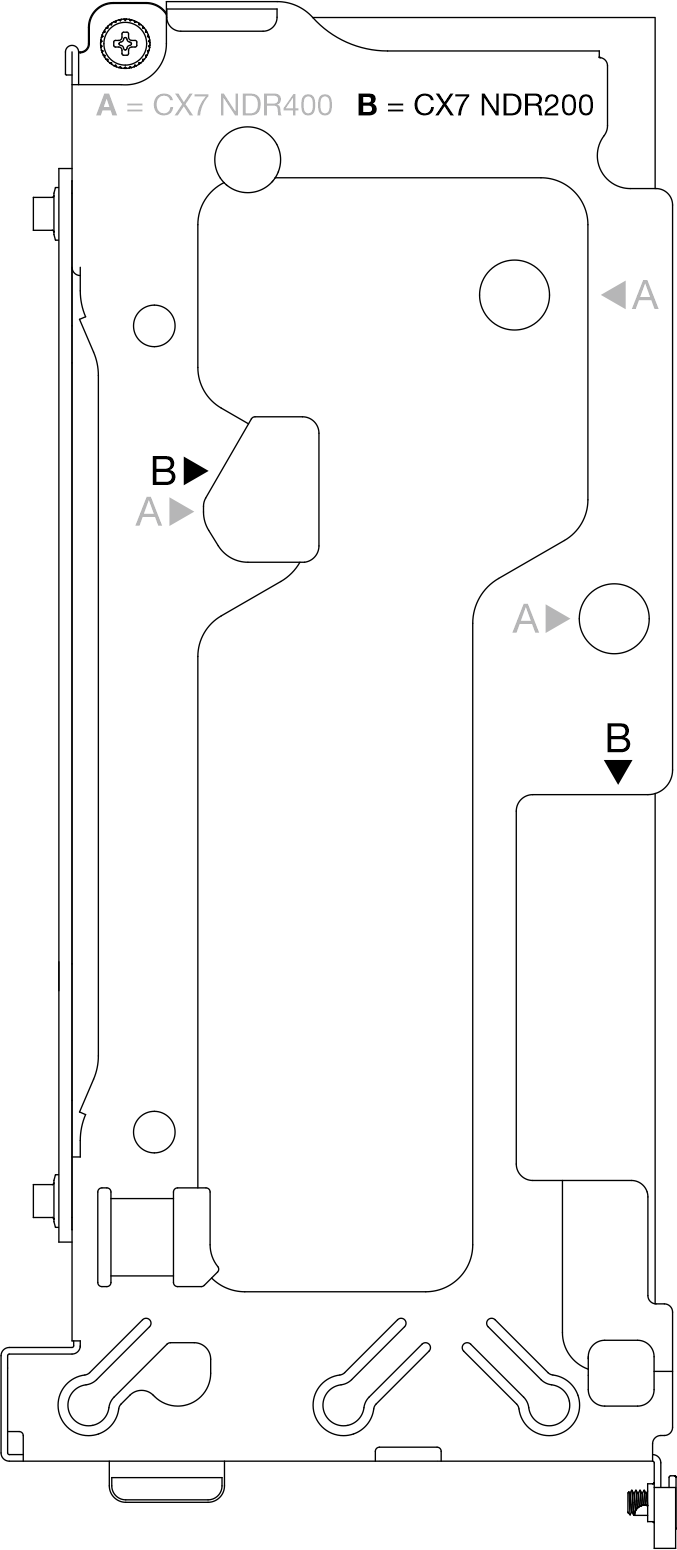

    Figure 7. Trous de vis marqués d’un B sur le boîtier de carte mezzanine

  7. Installez le support de fixation sur l’assemblage de cartes mezzanines et serrez la vis imperdable pour le fixer. Installez la vis à l’avant de l’assemblage de cartes mezzanines.

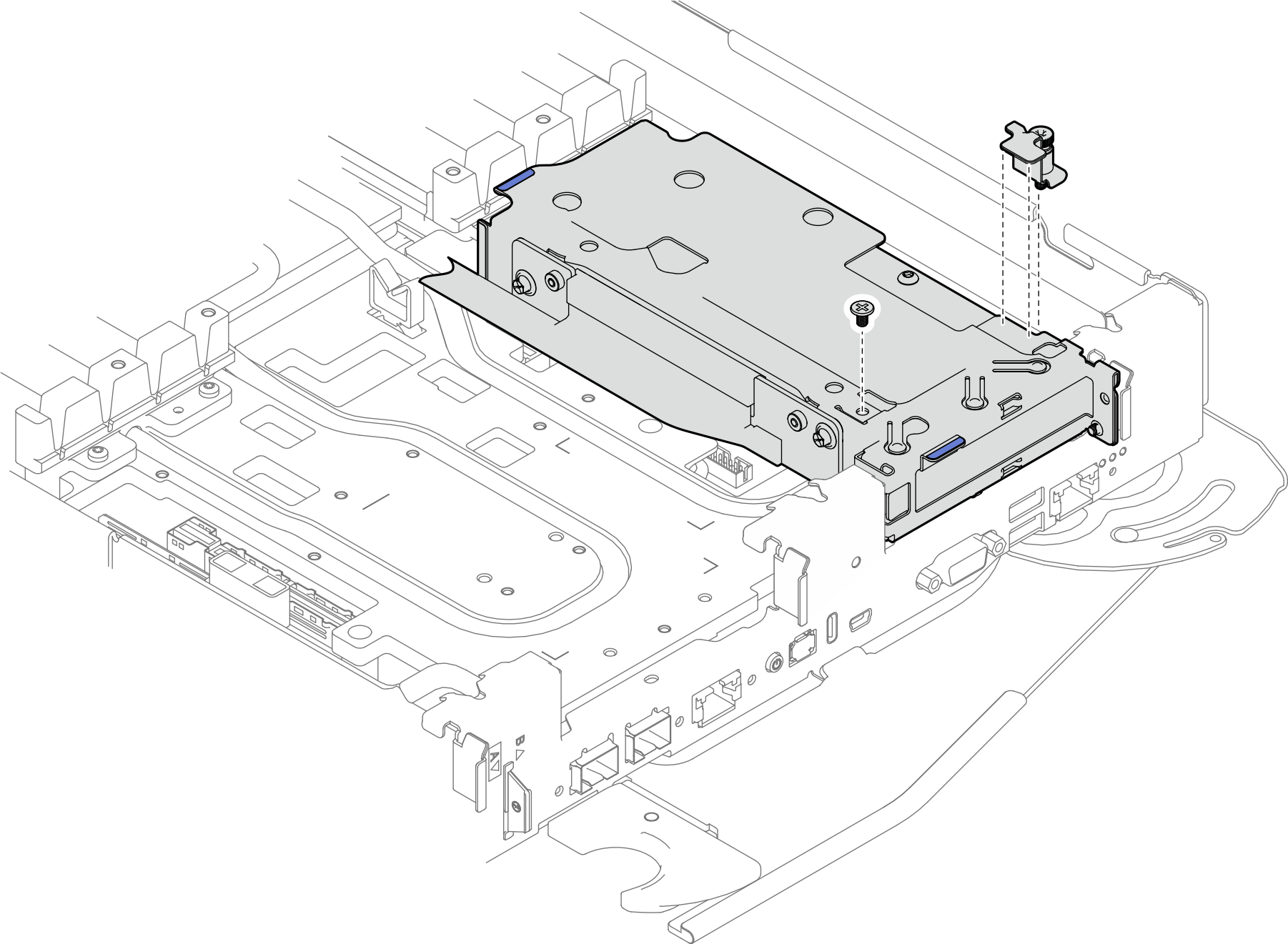

    Figure 8. Installation du support de fixation et de la vis sur l’assemblage de cartes mezzanines

Après avoir terminé
  1. Pour les configurations Socket Direct ou d’E-S partagées, branchez les câbles sur la carte mère. Voir Cheminement interne des câbles.

  2. Installez les traverses. Voir Installation des traverses.

  3. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  4. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  5. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
  6. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
