Installation d’un plateau dans le boîtier

Les informations ci-après vous indiquent comment installer un plateau DWC dans le boîtier.

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

Avertissement

Pour des raisons de sécurité, lors du retrait d’un plateau ou d’un PCS, il est fortement recommandé d’utiliser le Genie® Lift™ GL™-8 en raison du poids du serveur. Lenovo propose le dispositif de levage avec les accessoires complémentaires Genie Lift GL-8 Option Kit et GL-8 Kit for N1380 and SC Systems. Si aucun outil de levage n’est disponible sur le site, les clients doivent déplacer la machine vers une zone accessible et alimentée en électricité avant que le technicien qualifié n’arrive et ne s’occupe de la réinstallation. Lenovo recommande fortement de configurer une solution complète pour les systèmes N1380 et SC avec l’outil de levage et ses accessoires complémentaires via des éléments non montés en armoire.

Important

Outils obligatoires pour le retrait et l’installation du plateau.

• Assemblage d’outil de levage

  • Outil de levage Genie GL-8 installé avec le dispositif d’outil de levage. Le frein à pied doit également être fixé à l’outil de levage.

  • Pour les instructions de montage, voir Mise en place de l’assemblage d’outil de levage

• Assemblage du chariot du dispositif rotatif

  • Dispositif rotatif installé sur le chariot personnalisé.

  • Pour les instructions de montage, voir Mise en place de l’assemblage du chariot de dispositif rotatif

• Pour plus d’informations sur la commande des outils obligatoires, voir Options de serveur ThinkSystem.

Avertissement

NE METTEZ PAS vos mains sur les barres de support afin d’éviter toute blessure.

Figure 1. Évitez de placer les mains sur les barres de support

Procédure

1. Sélectionnez la baie de plateau en vue d’installer le plateau.
   Avertissement

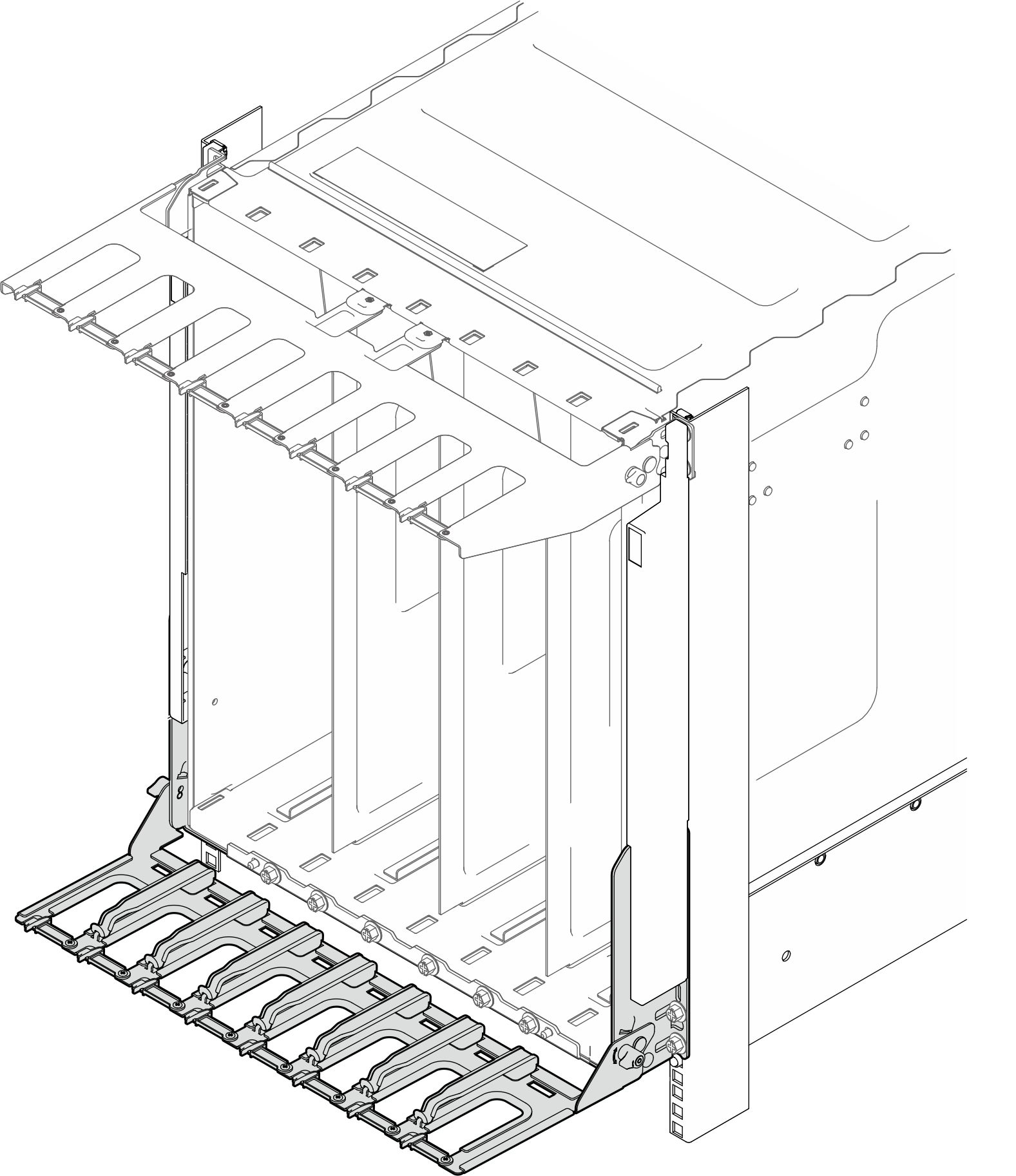

   • Pour assurer un refroidissement adéquat du système, n’utilisez pas le boîtier sans plateau DWC ou obturateur de baie de plateau dans chaque baie de plateau. Reportez-vous à l’image ci-dessous.

   • Lorsque vous installez les plateaux dans le boîtier N1380, commencez par la baie de plateau 1.

   • Si vous réinstallez un plateau DWC que vous avez précédemment retiré, vous devez l’installer dans sa baie de plateau d’origine. Certaines informations de configuration et options de mise à jour de plateau DWC sont définies en fonction du numéro de la baie de plateau. Réinstaller un plateau DWC dans une baie de plateau différente peut avoir des conséquences imprévues. Si vous réinstallez le plateau DWC dans une autre baie de plateau, vous devrez peut-être reconfigurer les nœuds DWC dans le plateau.

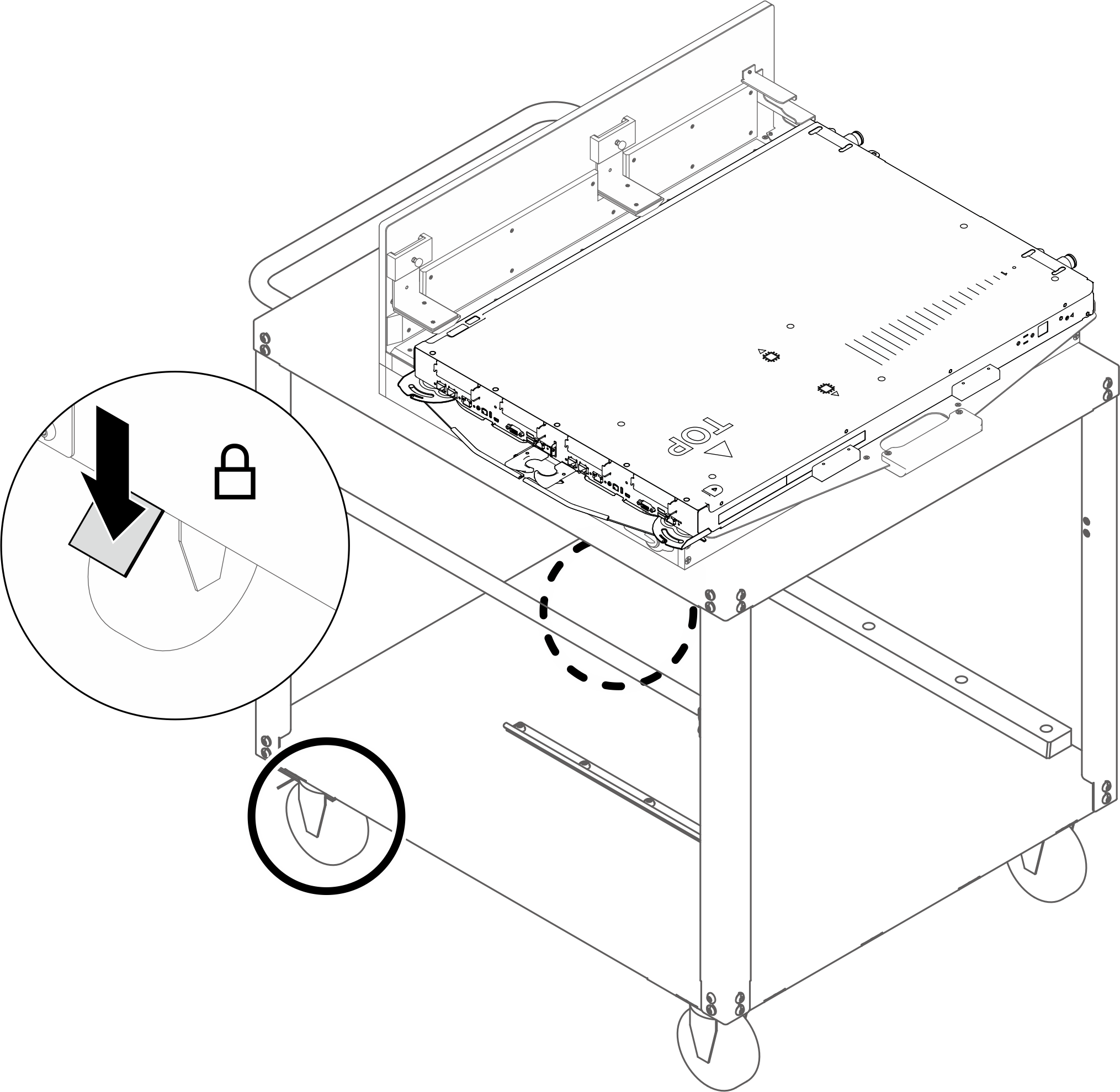

2. Enfoncez la pédale pour verrouiller les freins de roue sur le chariot du dispositif rotatif.
   Figure 2. Verrouillage des freins de roue du chariot


3. Poussez le plateau dans les équerres.

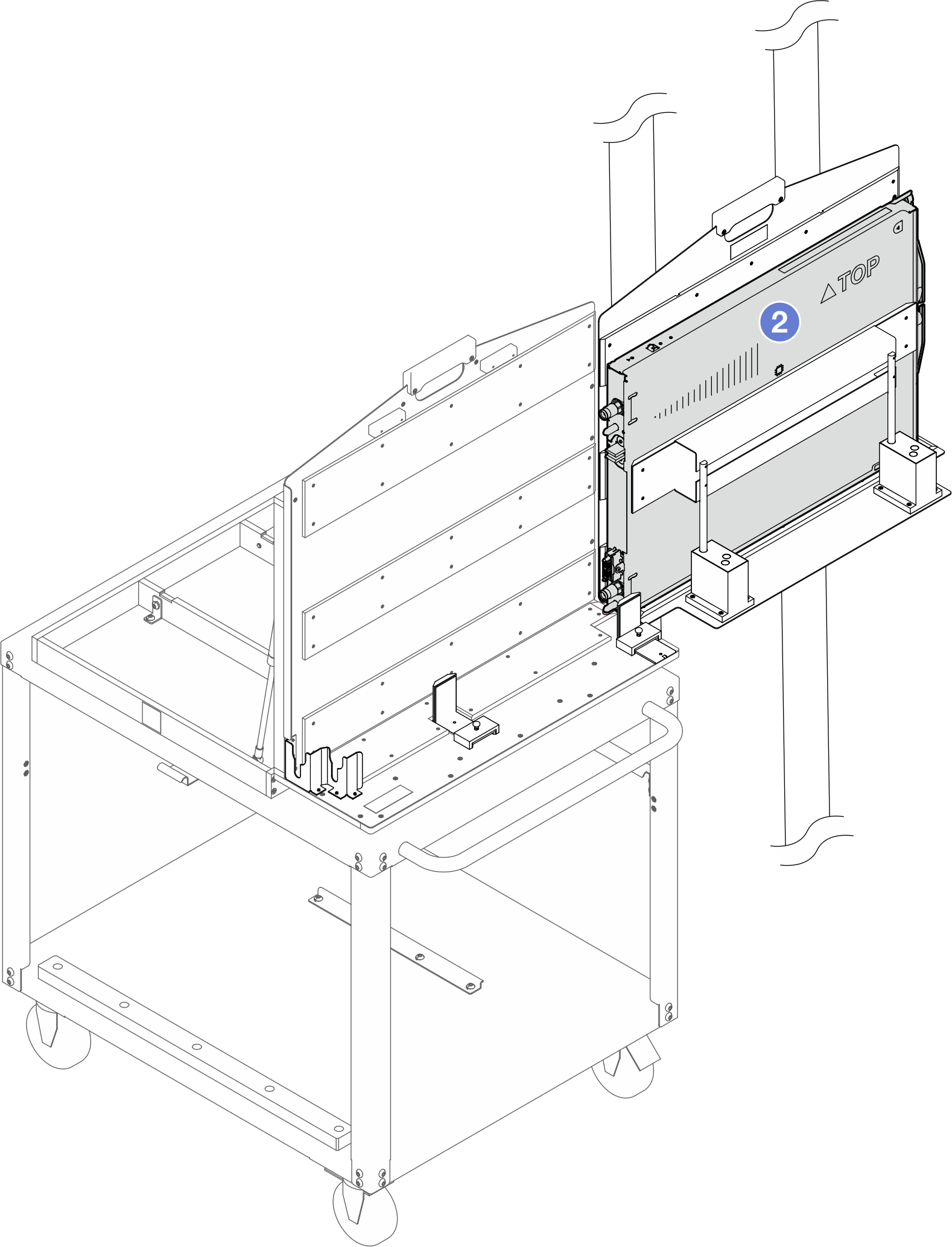

   Figure 3. Insertion du plateau dans les équerres


4. Ouvrez le dispositif rotatif.

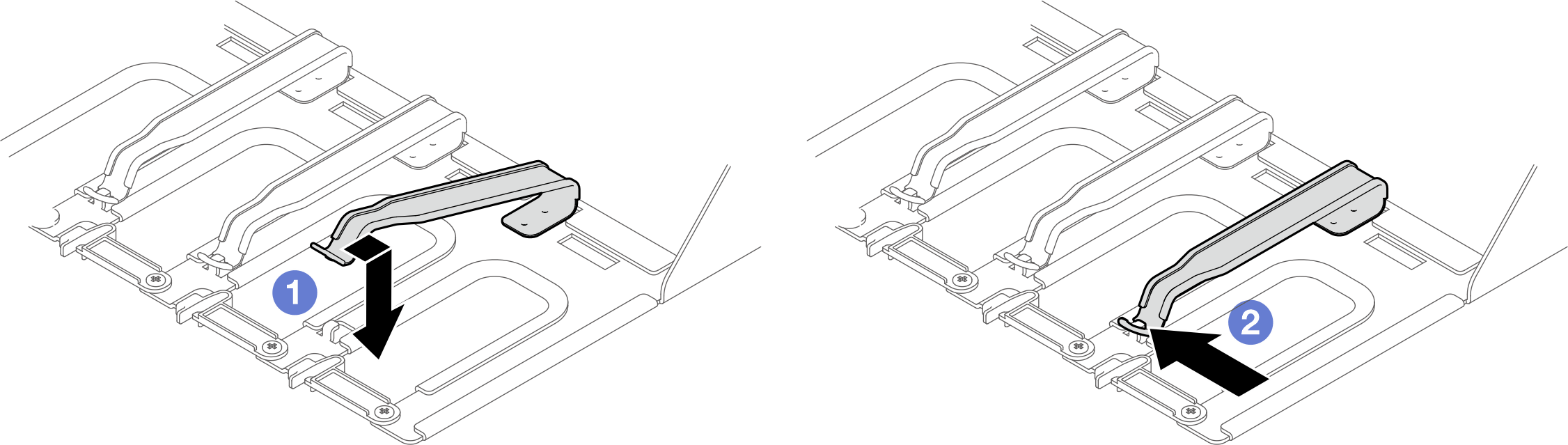

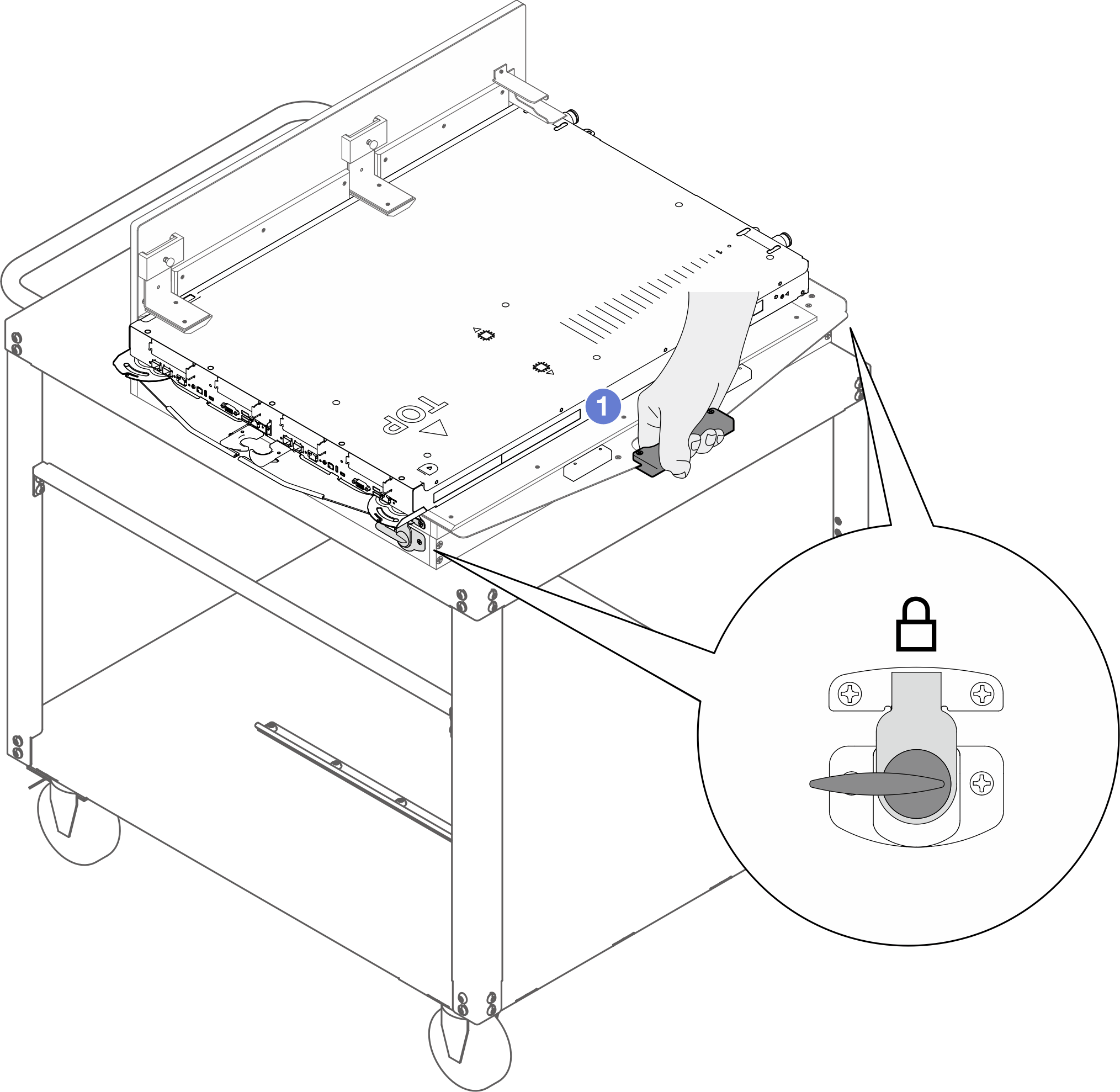

   1. Saisissez la poignée et maintenez-la enfoncée en exerçant une force supplémentaire.
      Figure 4. Maintien de la poignée du dispositif enfoncée

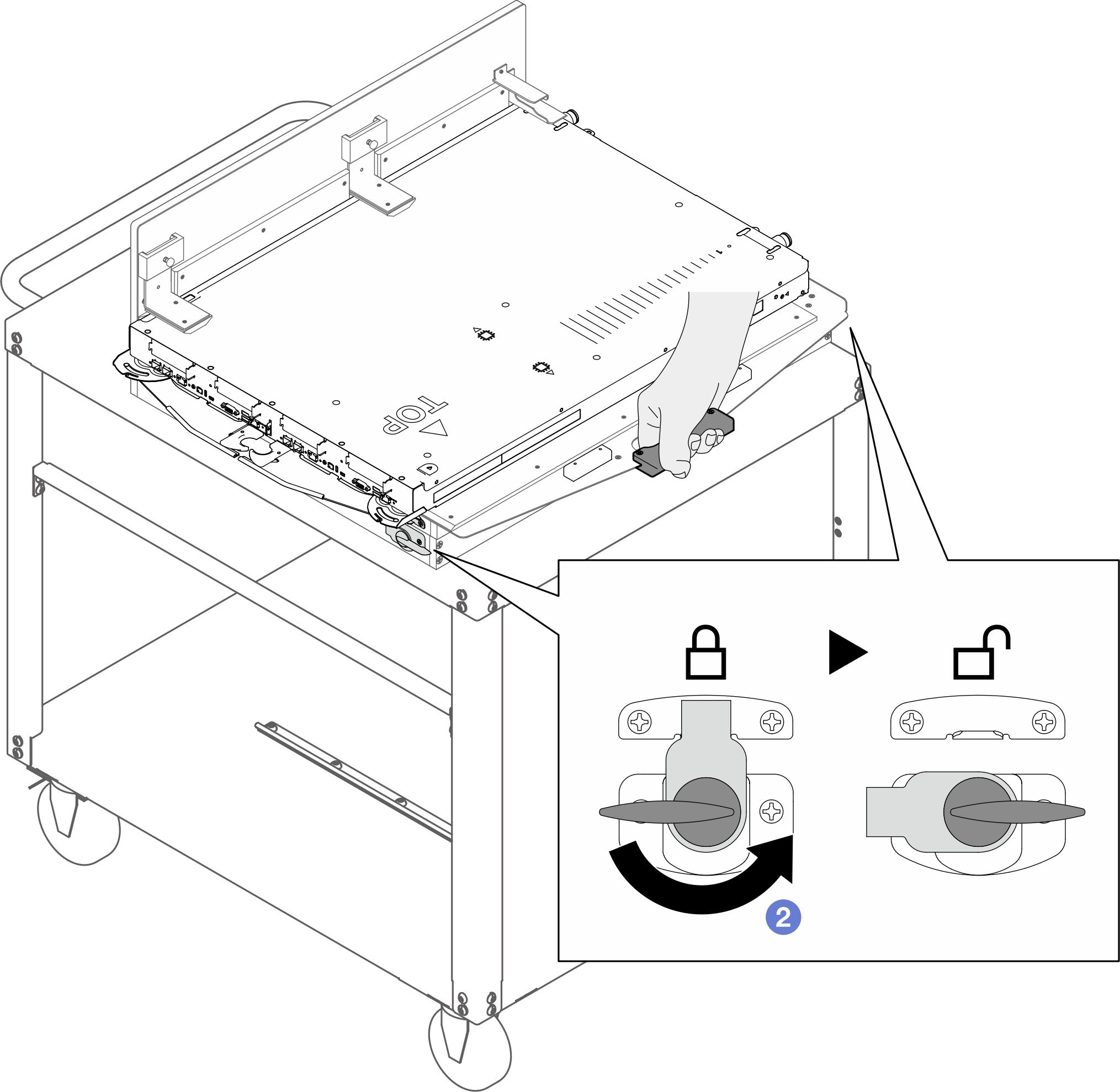

   2. Maintenez la poignée enfoncée. Pendant ce temps, faites pivoter le loquet dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit déverrouillé. Veillez à déverrouiller les taquets sur les côtés droit et gauche du dispositif.
      Figure 5. Verrouillage des taquets du dispositif rotatif

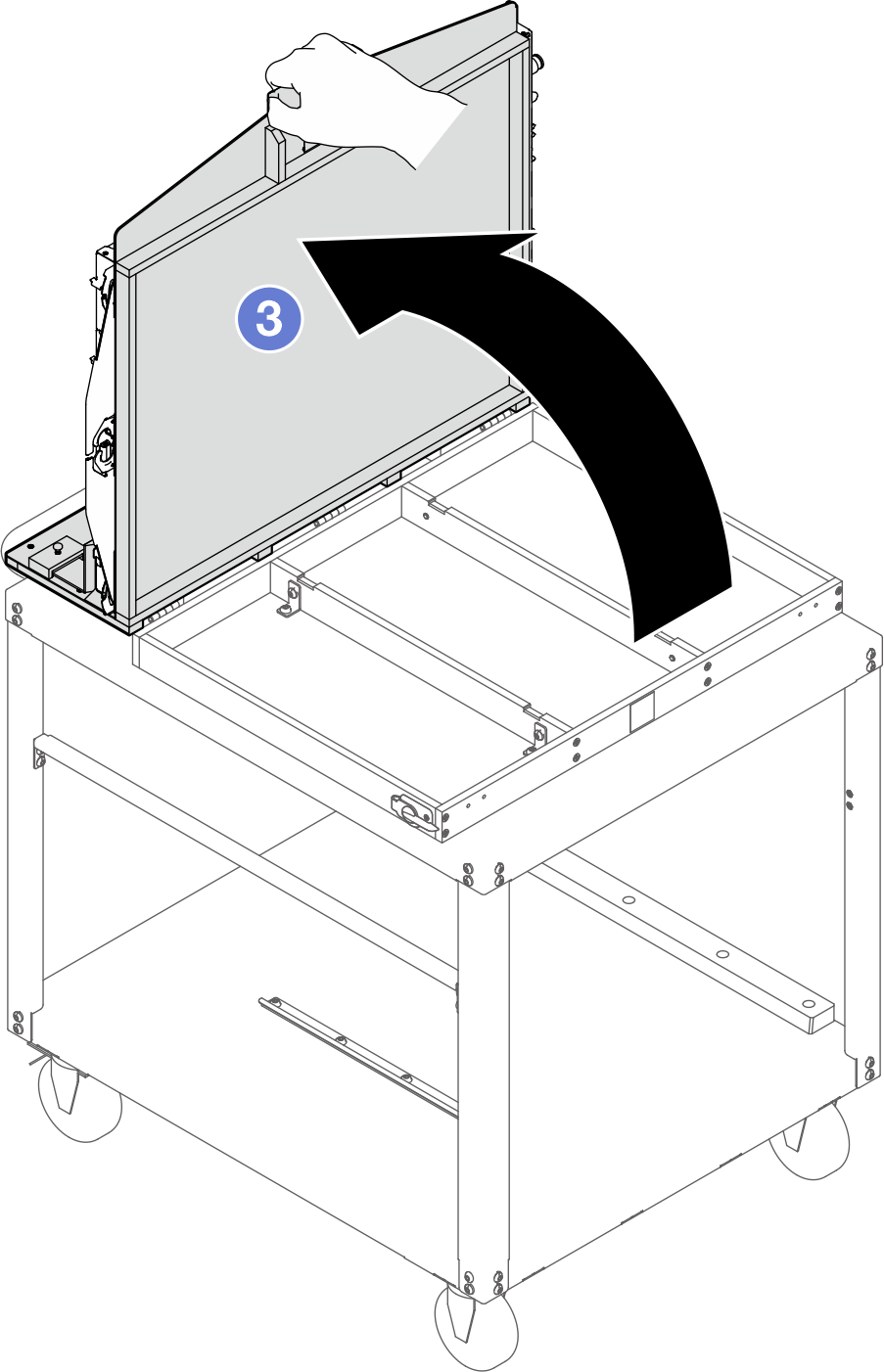

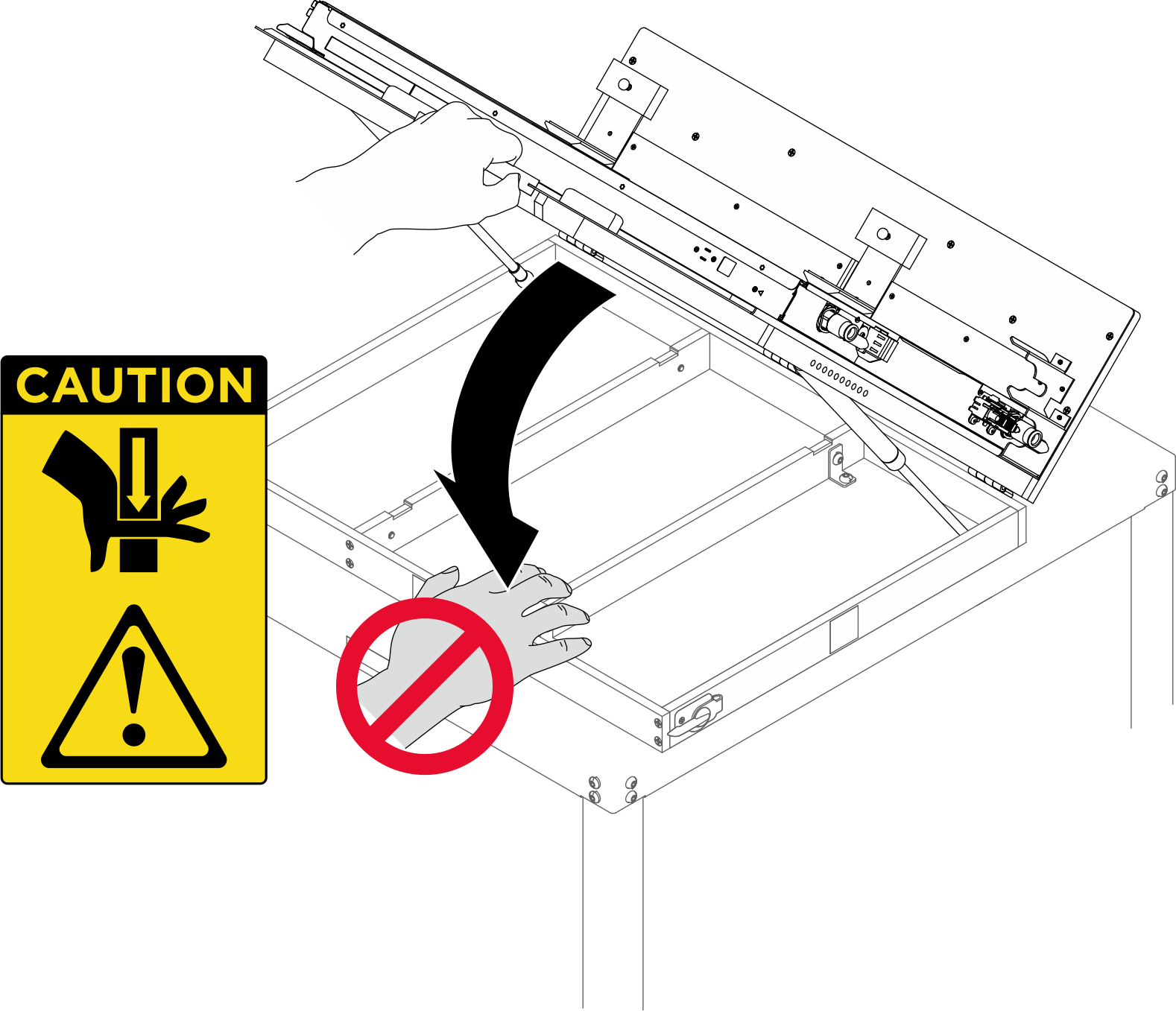

   3. Tenez la poignée ; faites-la ensuite lentement pivoter vers le haut jusqu’à ce qu’elle se trouve à la verticale.
      Avertissement

      Veillez à tenir la poignée lors de l’ouverture du dispositif rotatif.

      Figure 6. Ouverture du dispositif rotatif


5. Ajustez le guide de fixation du dispositif à la position SW (simple largeur). Si le guide de fixation n’est pas en position SW, soulevez-le et réinstallez-le dans les emplacements SW.

   Description de l’étiquette de clôture	Description complète
   SW	Simple largeur
   PCS	Station de conversion d’alimentation
   DW	Double largeur

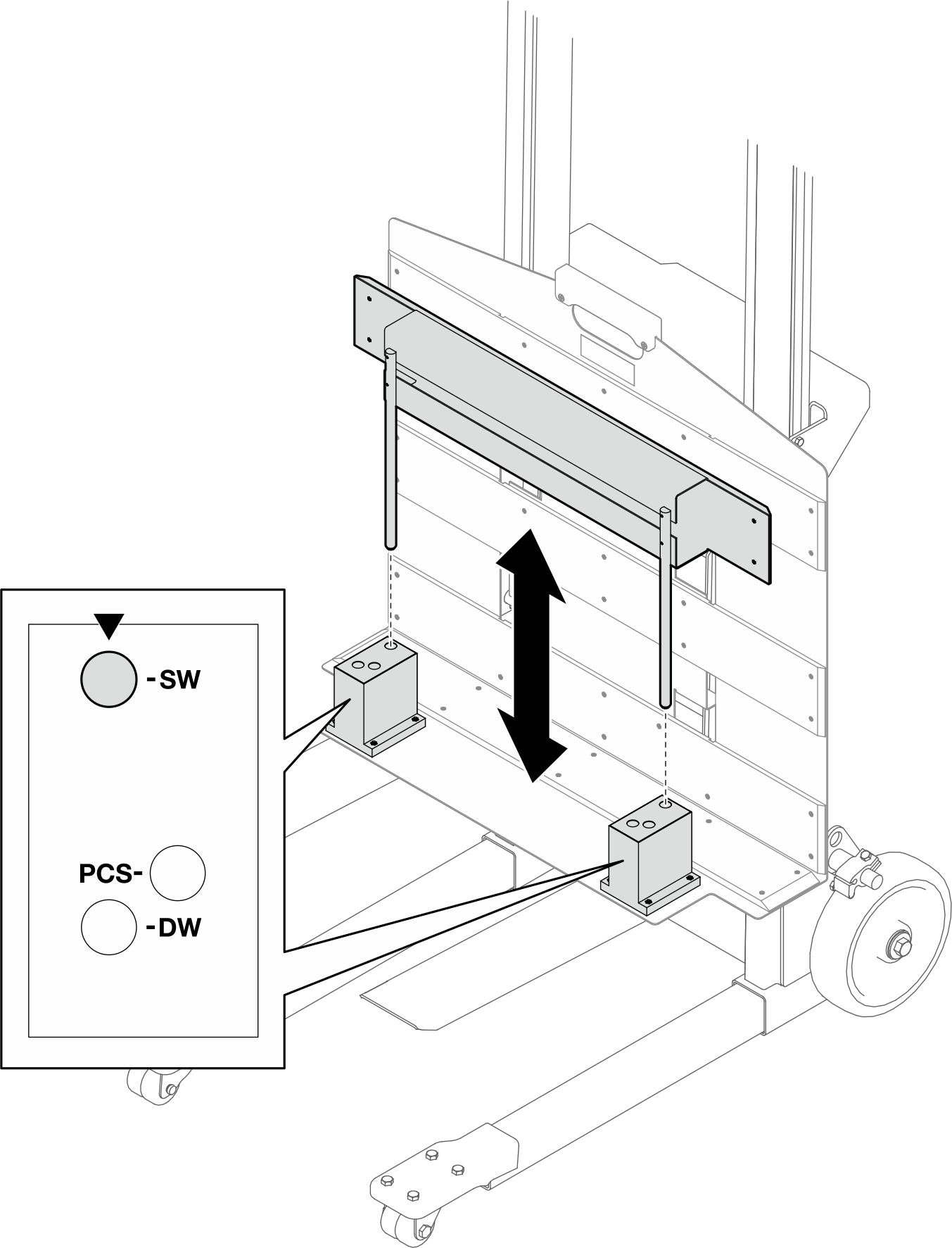

   Figure 7. Guide de fixation du dispositif placé sur la position SW

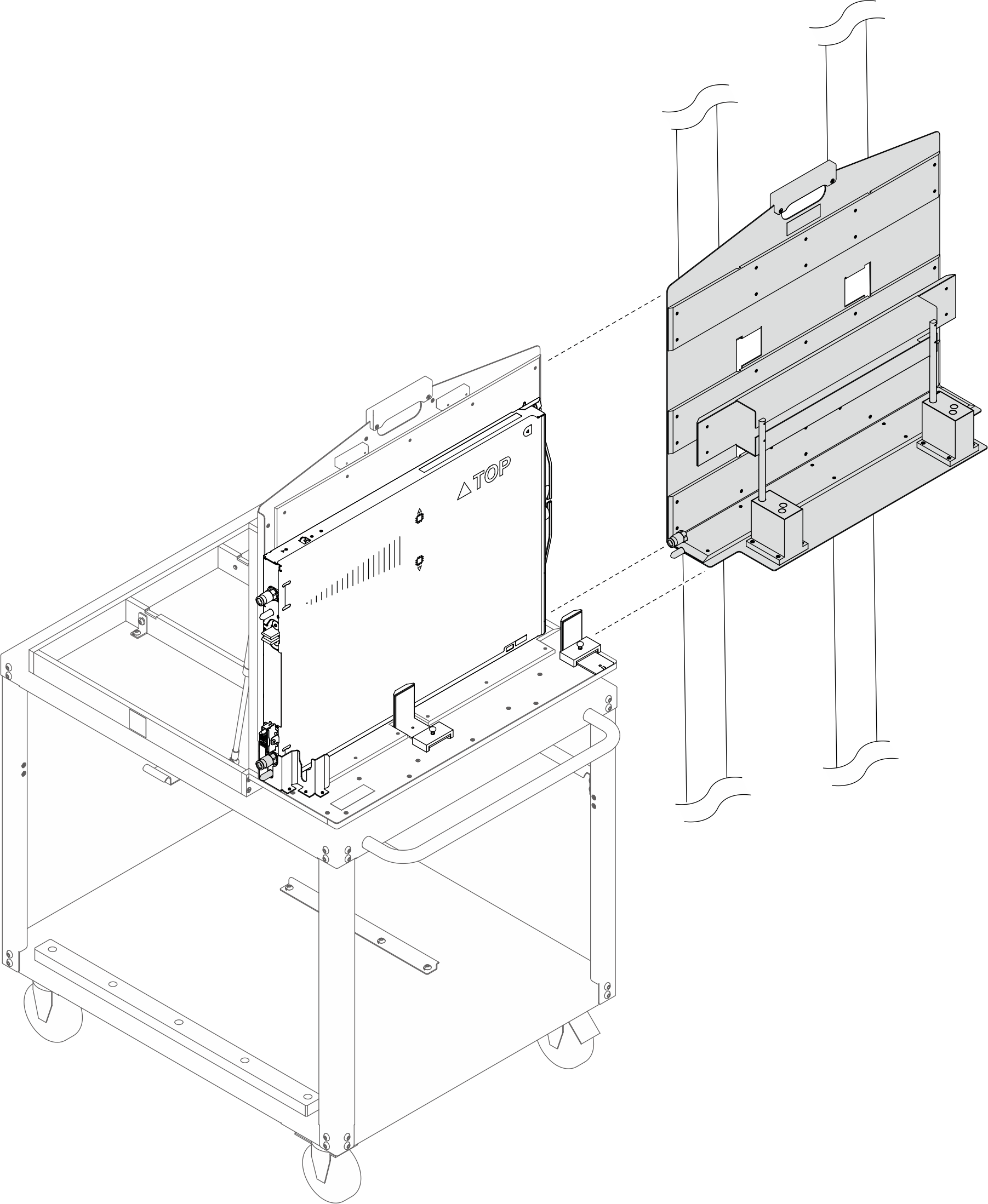

6. Déplacez l’assemblage d’outil de levage à côté de l’assemblage de chariot de dispositif rotatif, comme indiqué sur l’illustration ci-dessous. Ajustez l’outil de levage de manière à ce que le fond du dispositif d’outil de levage s’aligne sur le fond du dispositif rotatif et que les côtés des deux dispositifs soient parallèles.
   Remarque

   Faites tourner la poignée de l’outil de levage dans le sens des aiguilles d’une montre pour soulever le dispositif ; dans le sens inverse des aiguilles d’une montre pour abaisser le dispositif.





   Figure 8. Alignement des fonds et des côtés du dispositif d’outil de levage et du dispositif rotatif


7. Appuyez sur la pédale pour verrouiller le frein de roue de l’outil de levage.
   Figure 9. Verrouillage du frein de roue de l’outil de levage


8. Transférez le plateau sur le dispositif d’outil de levage.

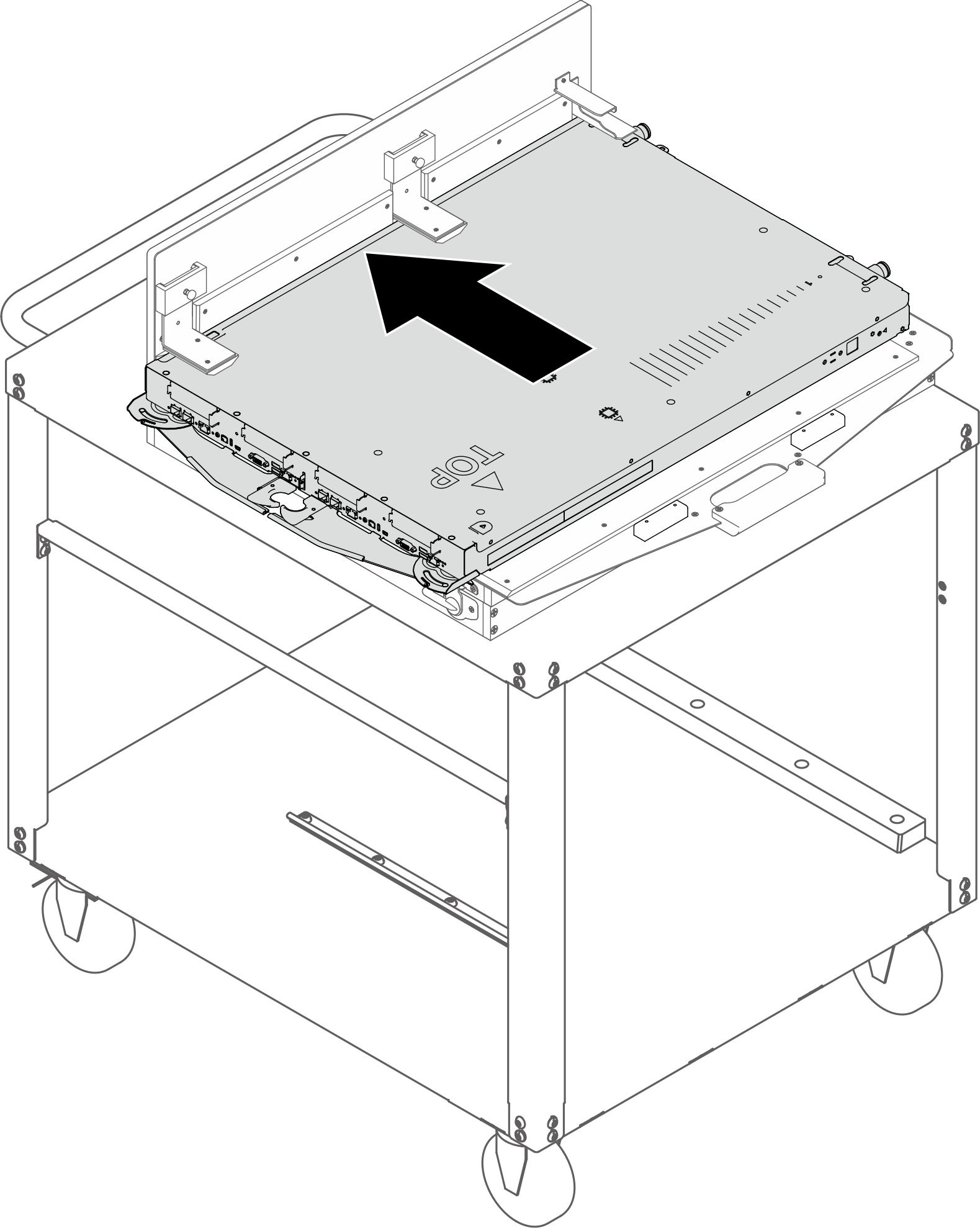

   1. Faites glisser le plateau sur le dispositif d’outil de levage jusqu’à ce qu’il soit partiellement inséré dans ce dispositif.
   2. Faites glisser le plateau entièrement dans le dispositif d’outil de levage jusqu’à ce qu’il y soit complètement installé.

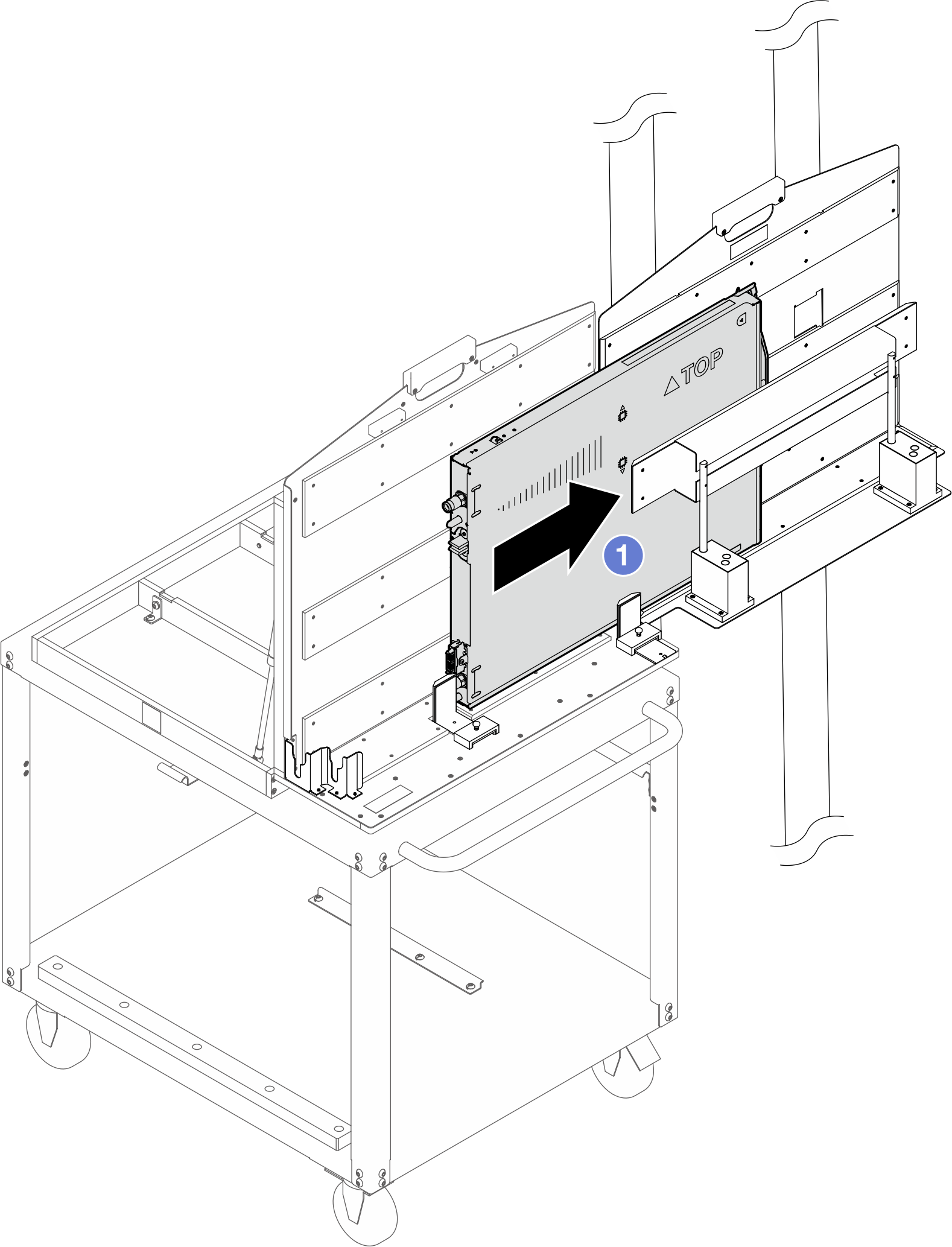

   Figure 10. Transfert du plateau sur le dispositif d’outil de levage

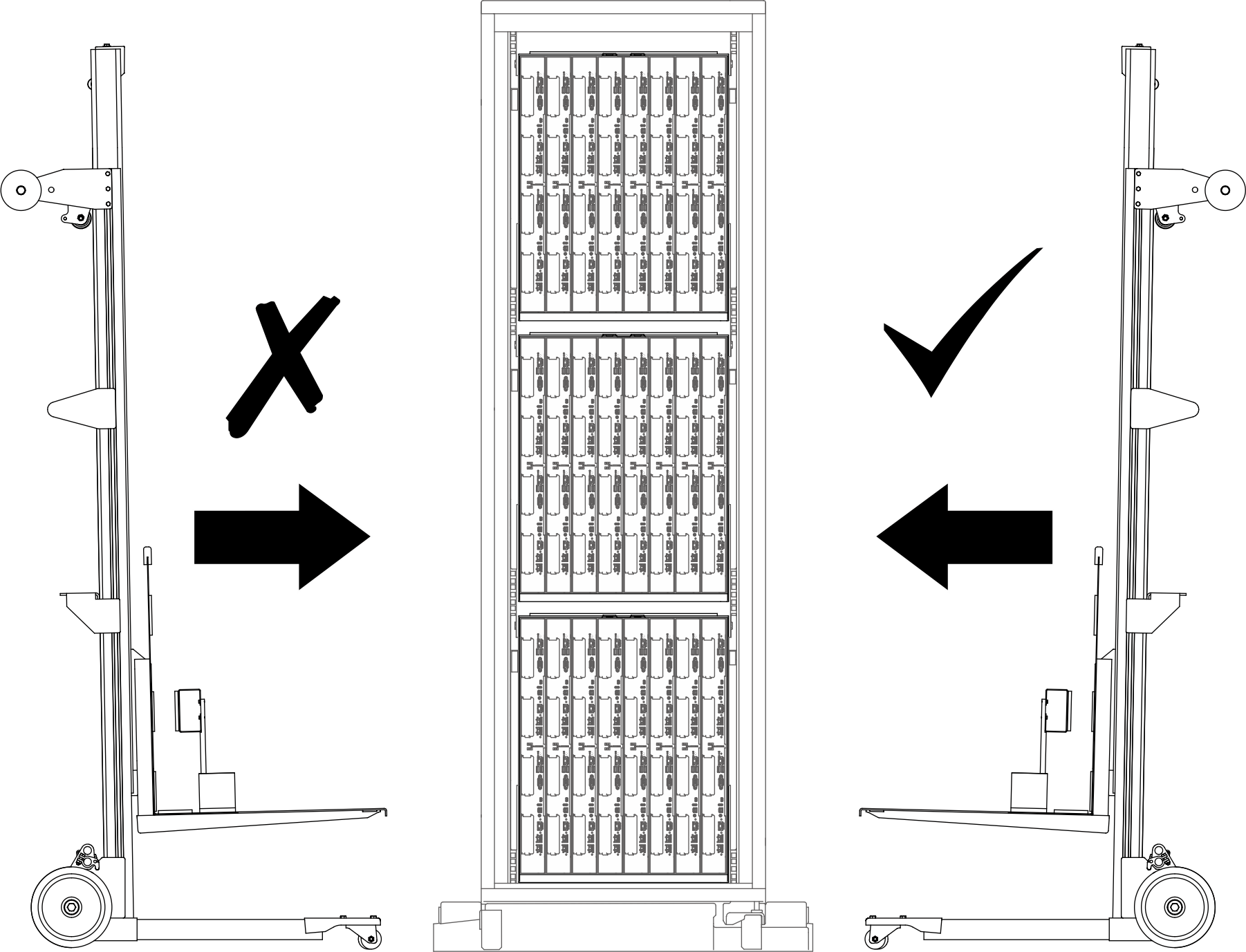

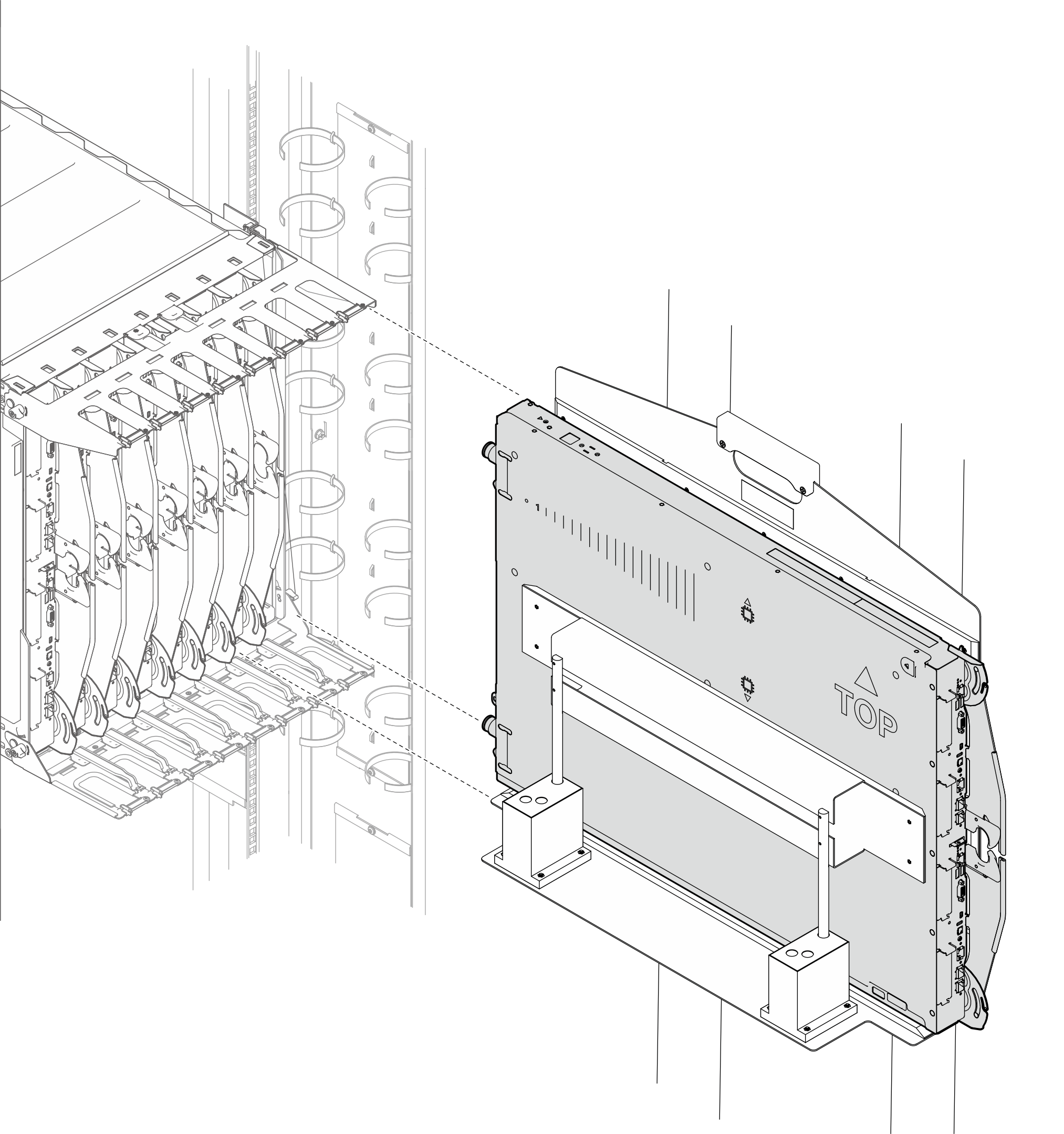

9. Déplacez le bloc outil de levage vers l’avant de l’armoire. Assurez-vous que la face avant du dispositif est orientée vers l’arrière du plateau.
   Figure 11. Mise en place de l’assemblage d’outil de levage à l’avant de l’armoire

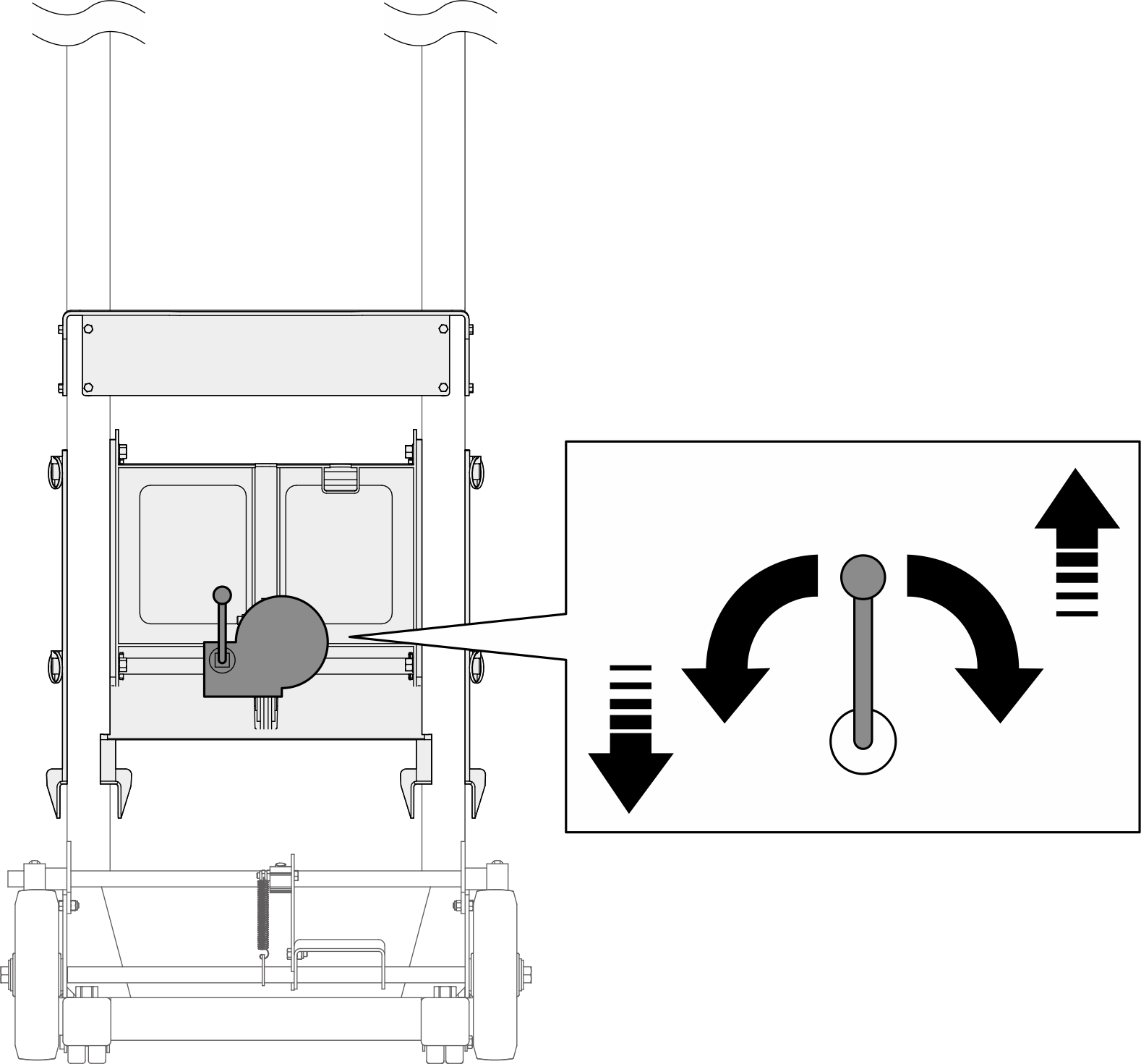

10. Ajustez l’outil de levage de sorte que le plateau s’aligne sur la baie de plateau du boîtier.
    Remarque

    Faites tourner la poignée de l’outil de levage dans le sens des aiguilles d’une montre pour soulever le dispositif ; dans le sens inverse des aiguilles d’une montre pour abaisser le dispositif.





    Figure 12. Alignement des fonds du dispositif et du plateau

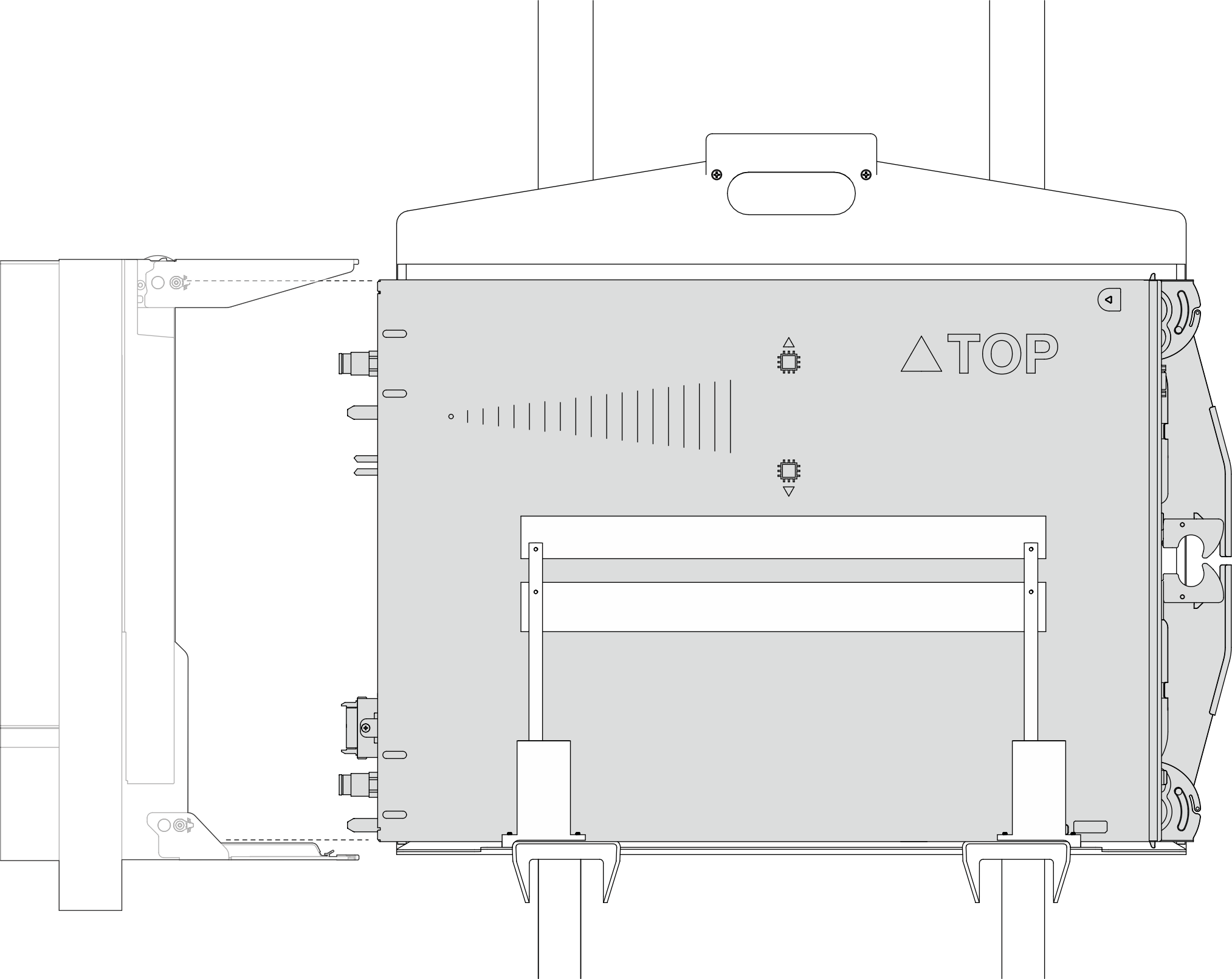

    Figure 13. Alignement de la face avant du dispositif sur la face arrière du plateau


11. Transférez le plateau dans la baie de plateau du boîtier.
    1. Saisissez les parties supérieure et inférieure du plateau.
    2. Faites glisser le plateau dans la baie du plateau jusqu’à ce que seule l’inscription TOP soit visible.

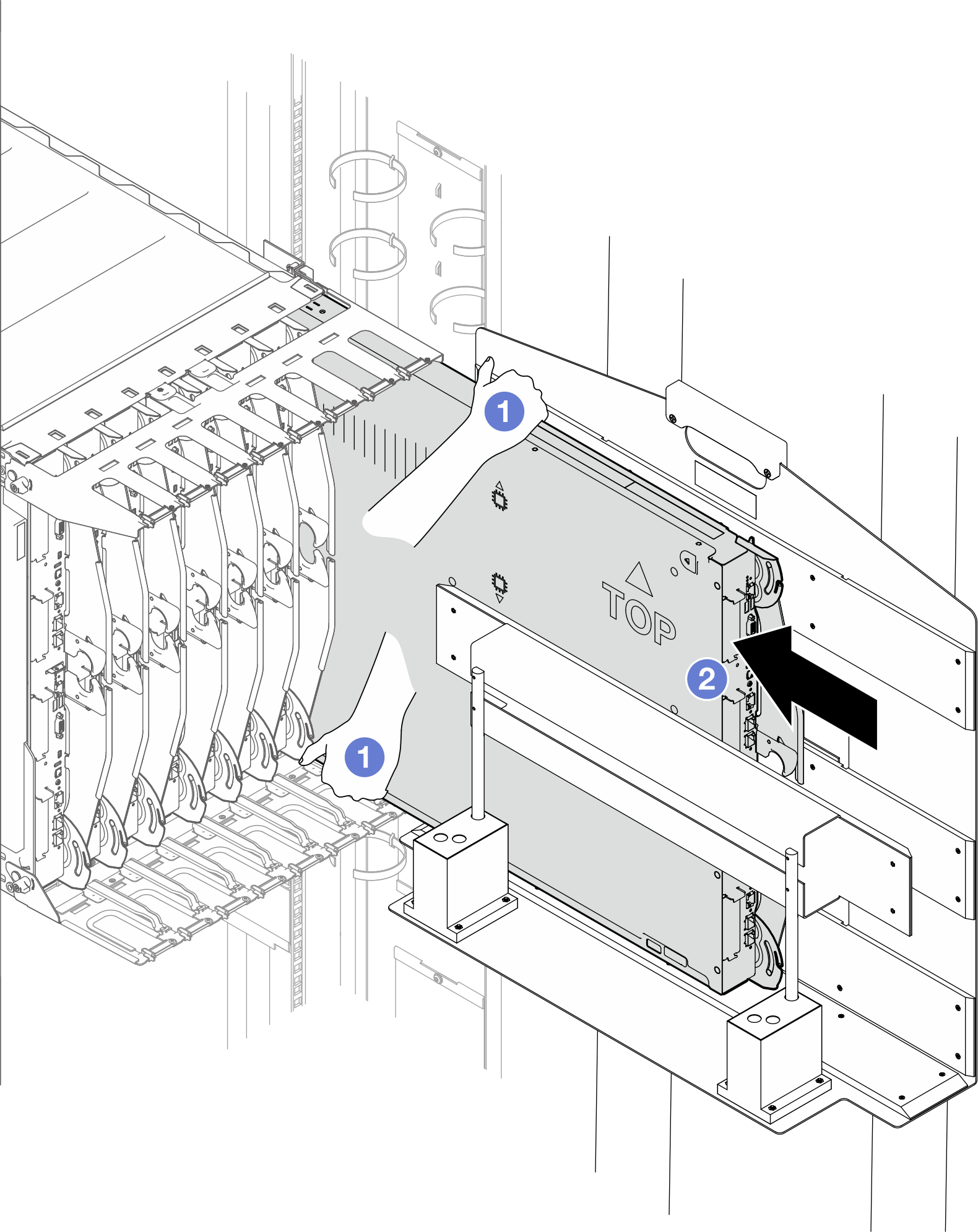

    Figure 14. Coulissement


12. Placez le plateau dans le boîtier.

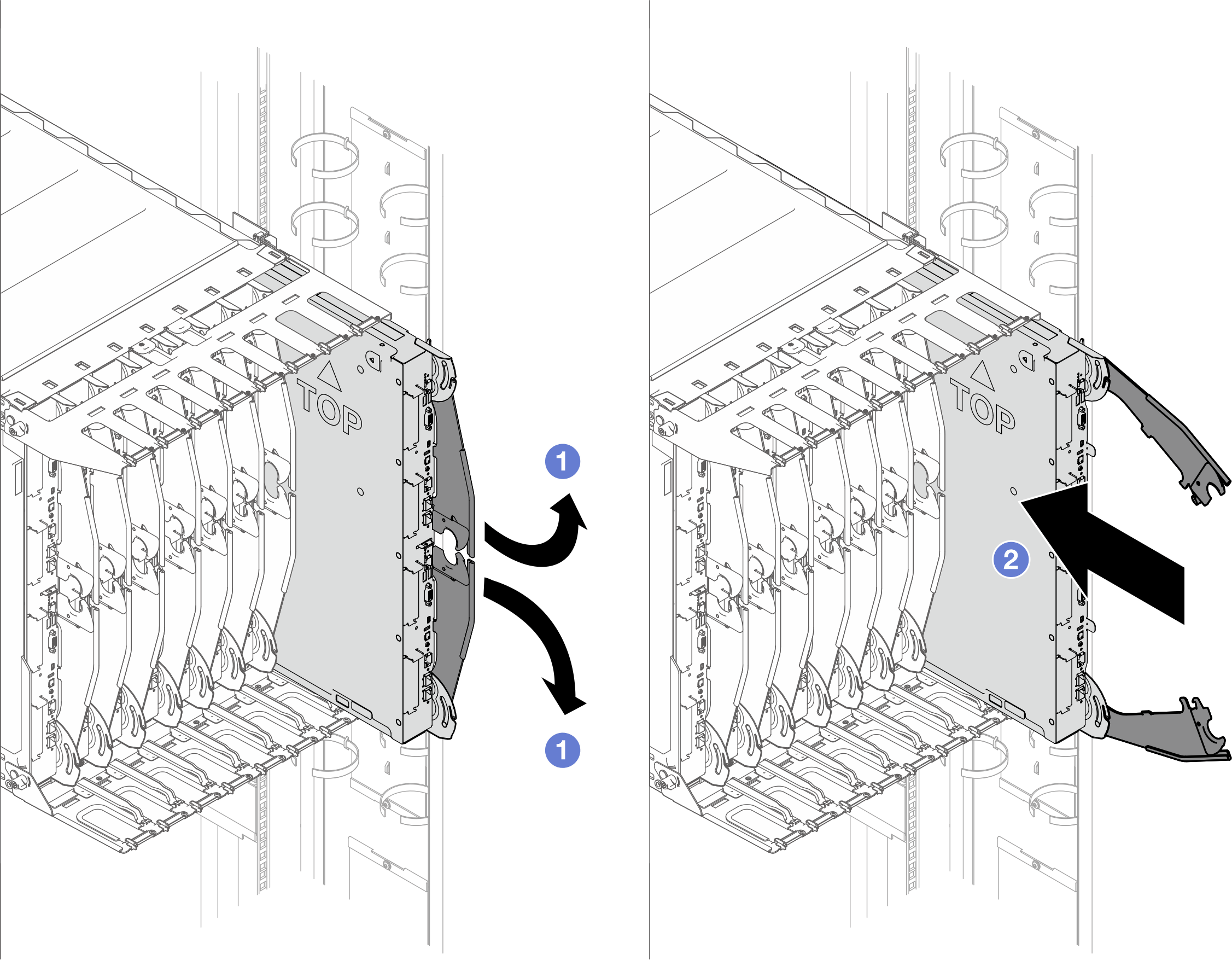

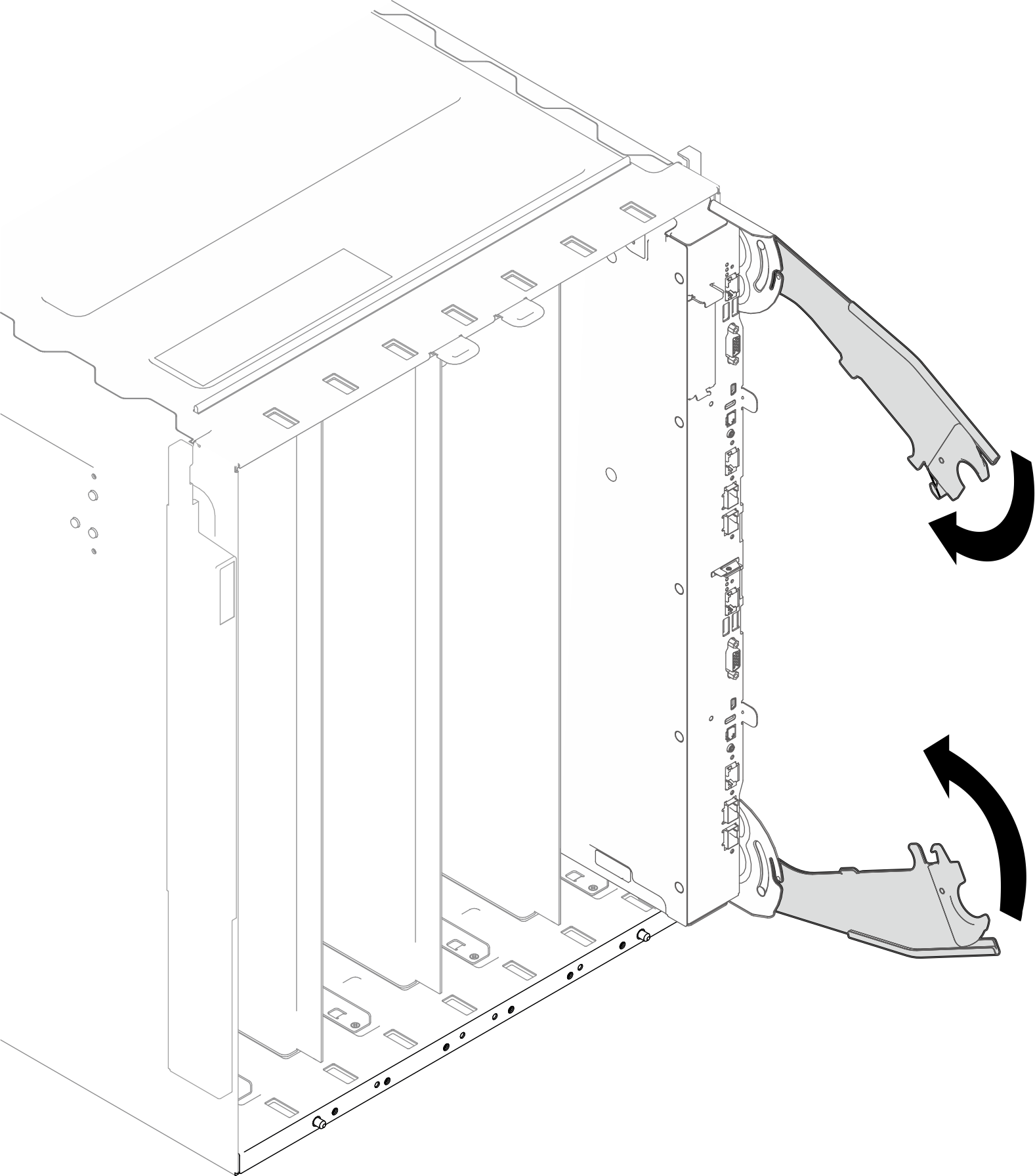

    1. Tournez les poignées du plateau en position ouverte.
    2. Insérez le plateau dans la baie de plateau du boîtier.
    Figure 15. Placement du plateau dans le boîtier

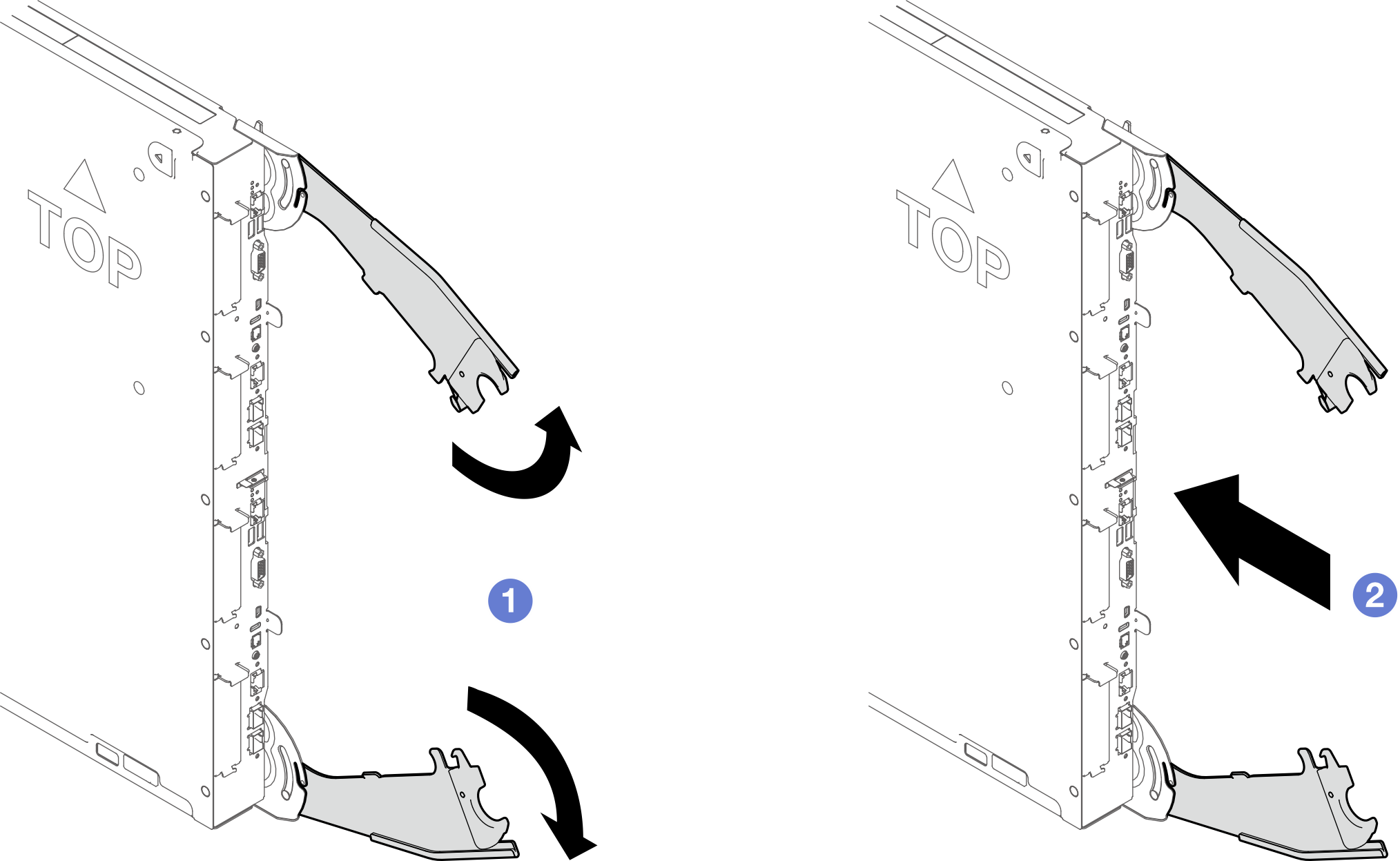

13. Insérez le plateau dans la baie du plateau alors que les poignées du plateau sont en position ouverte.
    1. Tournez les poignées du plateau en position ouverte.
    2. Insérez le plateau dans la baie de plateau du boîtier.
    Figure 16. Insertion du plateau alors que les poignées sont ouvertes

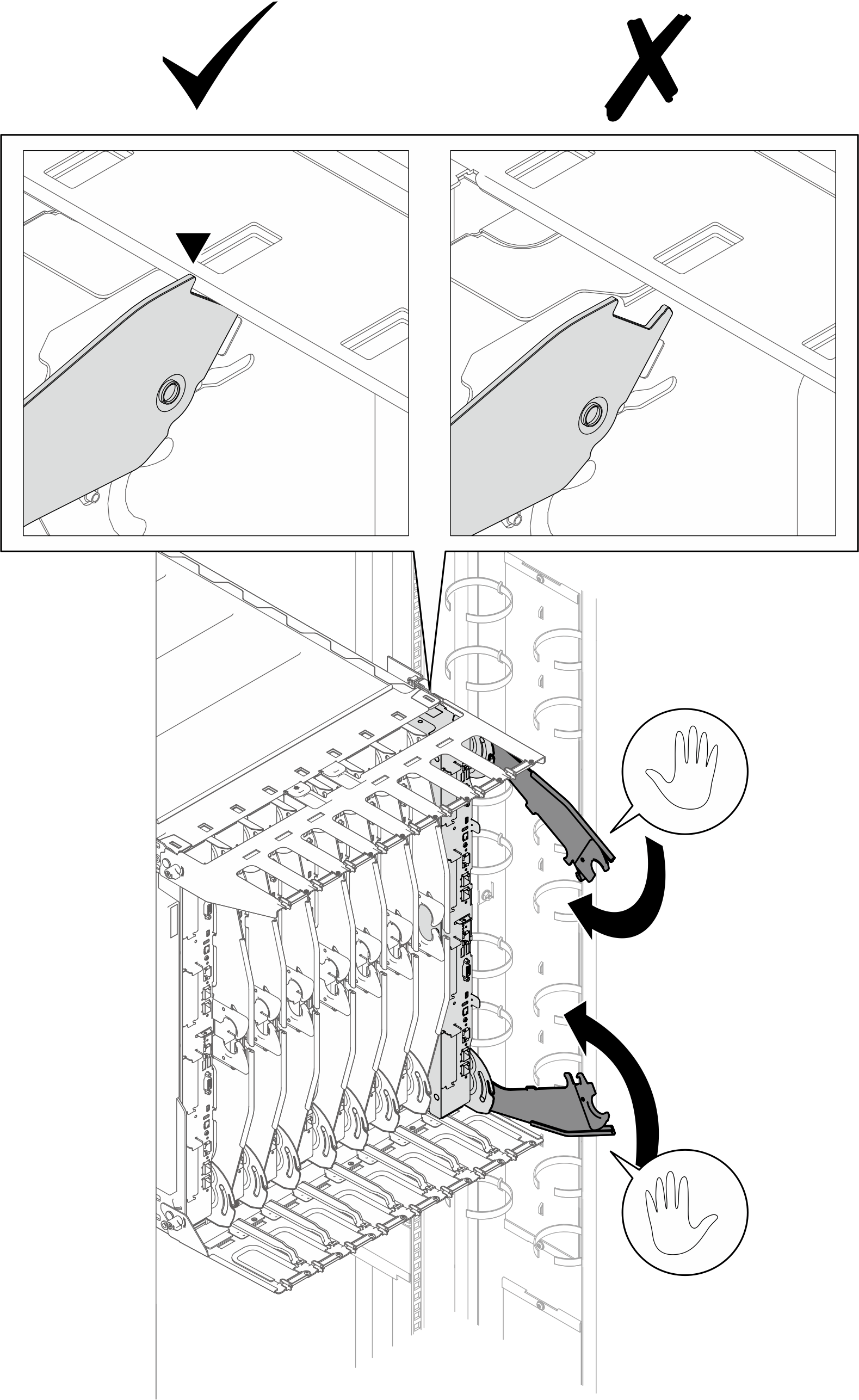

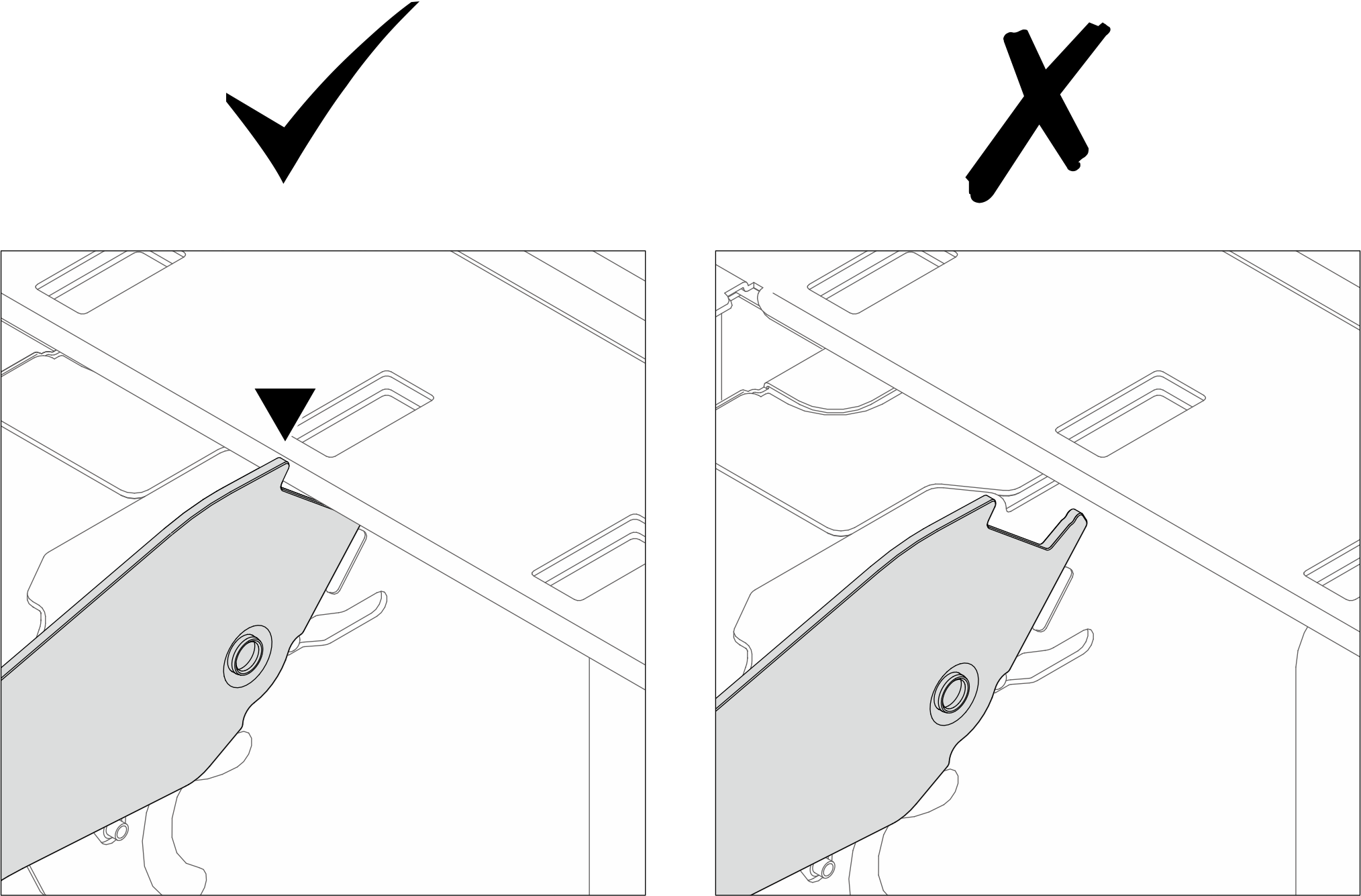

14. Poussez le plateau dans le boîtier jusqu’à ce que l’extrémité de la poignée du plateau touche le boîtier. Assurez-vous qu’il n’y a pas d’écart entre le boîtier et l’extrémité de la poignée.
    Figure 17. Vérification de la position de la poignée du plateau



    Figure 18. Identification de la bonne position de la poignée du plateau


15. Faites pivoter les poignées du plateau en position fermée pour fixer le plateau dans le boîtier.
    Figure 19. Rotation des poignées du plateau en position fermée


16. Assurez-vous que le plateau ne dépasse pas du boîtier. La surface du panneau frontal du plateau et le cadre extérieur du boîtier doivent être alignés de manière plane.

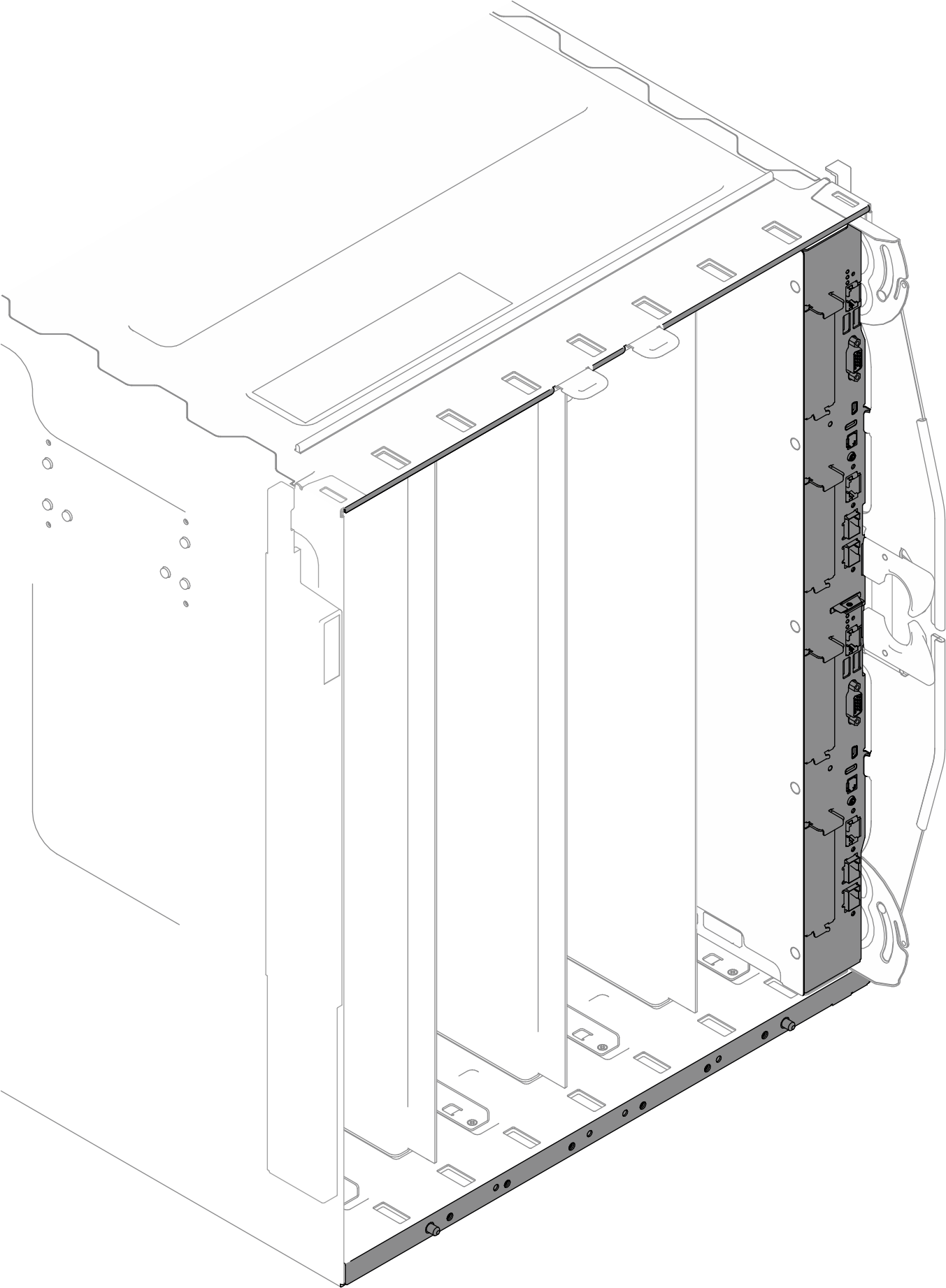

    Figure 20. Alignement de la surface du panneau frontal du plateau et du cadre extérieur du boîtier



17. Branchez tous les câbles externes requis au boîtier.
    Remarque

    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
18. Appuyez sur les boutons d’alimentation pour mettre sous tension les deux nœuds du plateau DWC.
19. Vérifiez que le voyant d’alimentation du panneau opérateur avant est allumé, sans clignoter, ce qui indique que chaque nœud est alimenté et sous tension.
20. Si vous devez installer d'autres plateaux, faites-le maintenant.

Après avoir terminé

• S’il s’agit de l’installation initiale du plateau DWC dans le boîtier, vous devez configurer le plateau DWC à l’aide de Setup Utility et installer le système d’exploitation du plateau DWC.

• Si vous avez modifié la configuration du plateau DWC, ou si vous installez un plateau DWC différent de celui retiré, vous devez configurer le plateau DWC à l’aide de Setup Utility. Il se peut que vous deviez également installer le système d’exploitation du plateau DWC.

Remarque

Le câble du serveur et du commutateur est acheminé via les dispositifs de retenue de câble situés sur le support avant inférieur.

Figure 21. Support inférieur

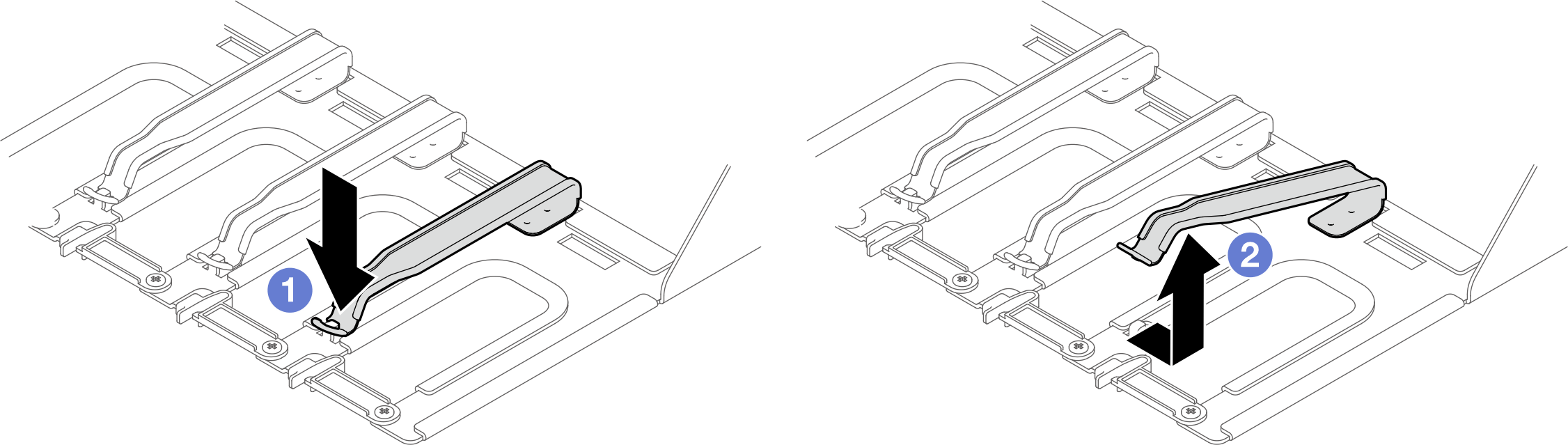

1. Ouverture du dispositif de retenue du câble

   • Appuyez sur le dispositif de retenue des câbles.

   • Tirez le dispositif de retenue de câbles vers la droite. Ensuite, tirez-le vers le haut.





2. Fermeture du dispositif de retenue du câble

   • Tirez le dispositif de retenue de câbles vers la droite. Ensuite, appuyez dessus.

   • Tirez le dispositif de retenue des câbles vers la gauche pour le fixer au support.
