Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S

Les informations ci-après vous permettent d’installer un assemblage de boîtier d’unités de disque dur avant E3.S.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Gap Pad Kit (SC750 V4)

Important
Consignes de remplacement du tampon d’espace

  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Si le tampon d’espace du boîtier d’unités de disque dur E3.S est endommagé ou détaché, remplacez-le par un neuf. Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace/tampon de mastic.
    Remarque
    Pour fixer le tampon d’espace, alignez-le avec le marquage présent sur la boucle d’eau. Le tableau ci-dessous indique le tampon d’espace nécessaire pour les différentes configurations d’unité.

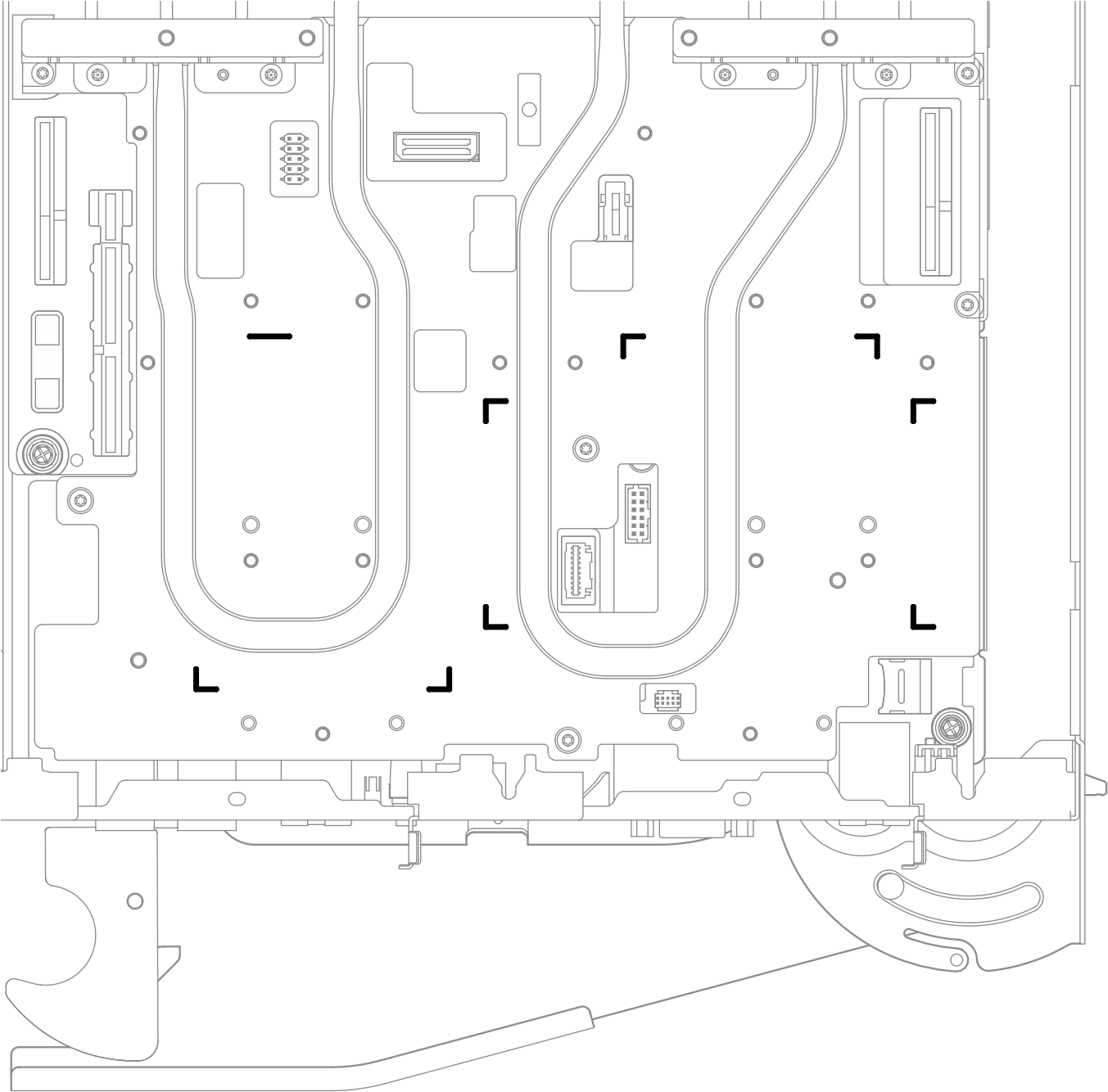

    Figure 1. Marquages sur la boucle d’eau pour aligner le tampon d’espace E3.S
    Markings on water loop for E3.S gap pad alignment

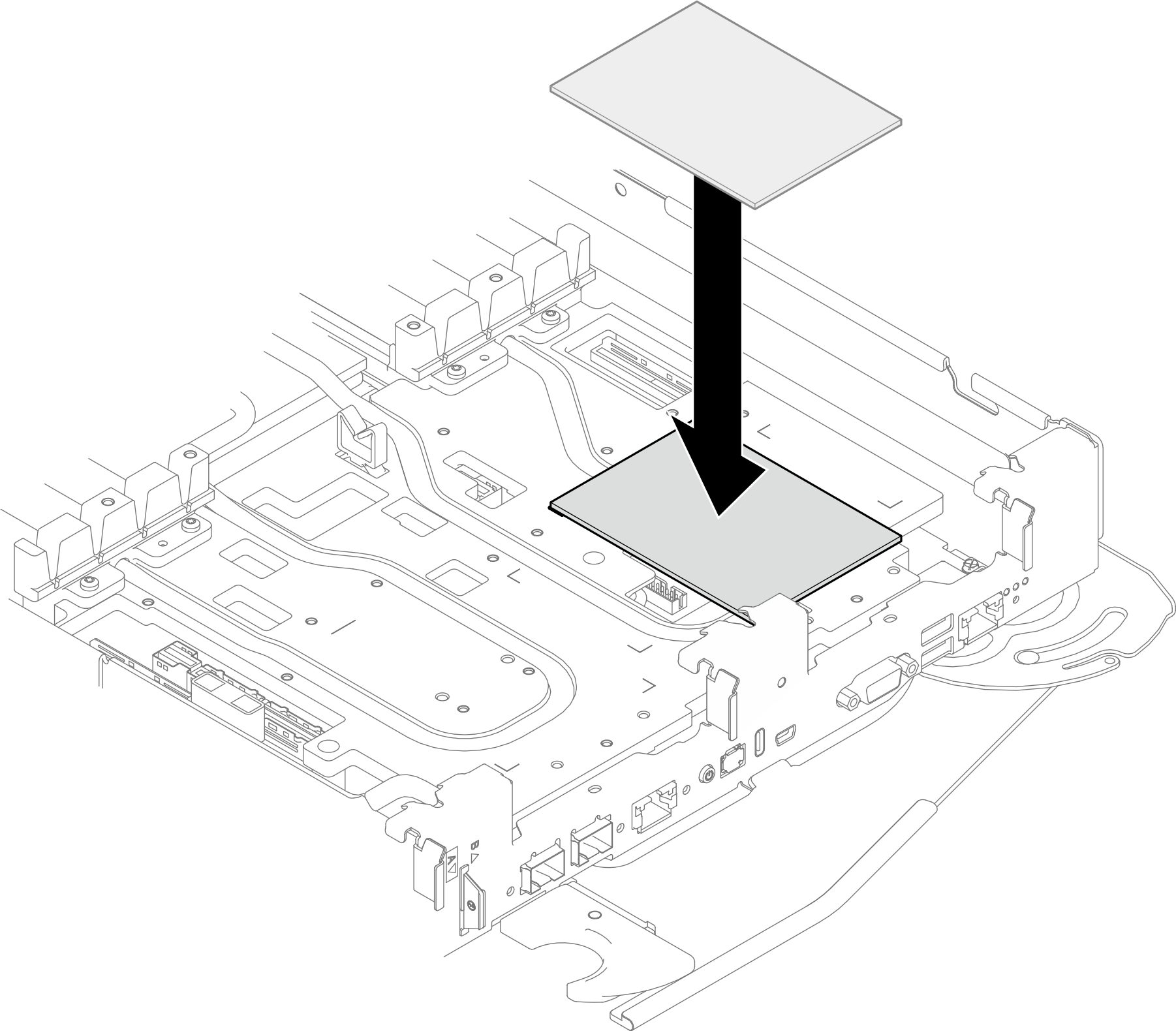

    Figure 2. Emplacement des tampons d’espace pour unité avant simple E3.S 1T

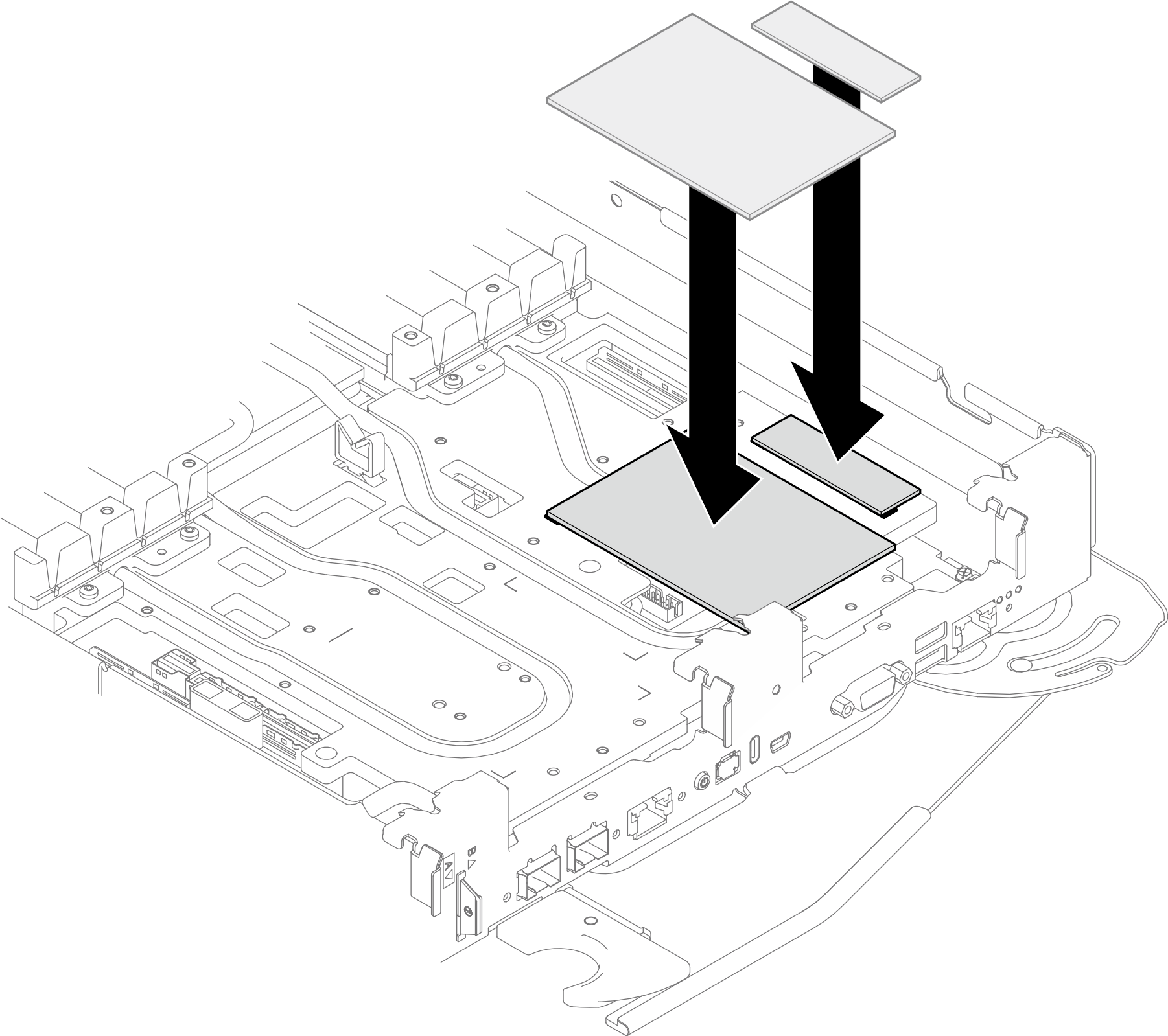

    Figure 3. Emplacement des tampons d’espace pour unités avant doubles E3.S 1T et unité avant simple E3.S 2T

  2. Installez le bloc boîtier d’unités de disque dur E3.S.
    1. Installez le bloc boîtier d’unités de disque dur E3.S ans le nœud.
    2. Fixez les trois vis imperdables.

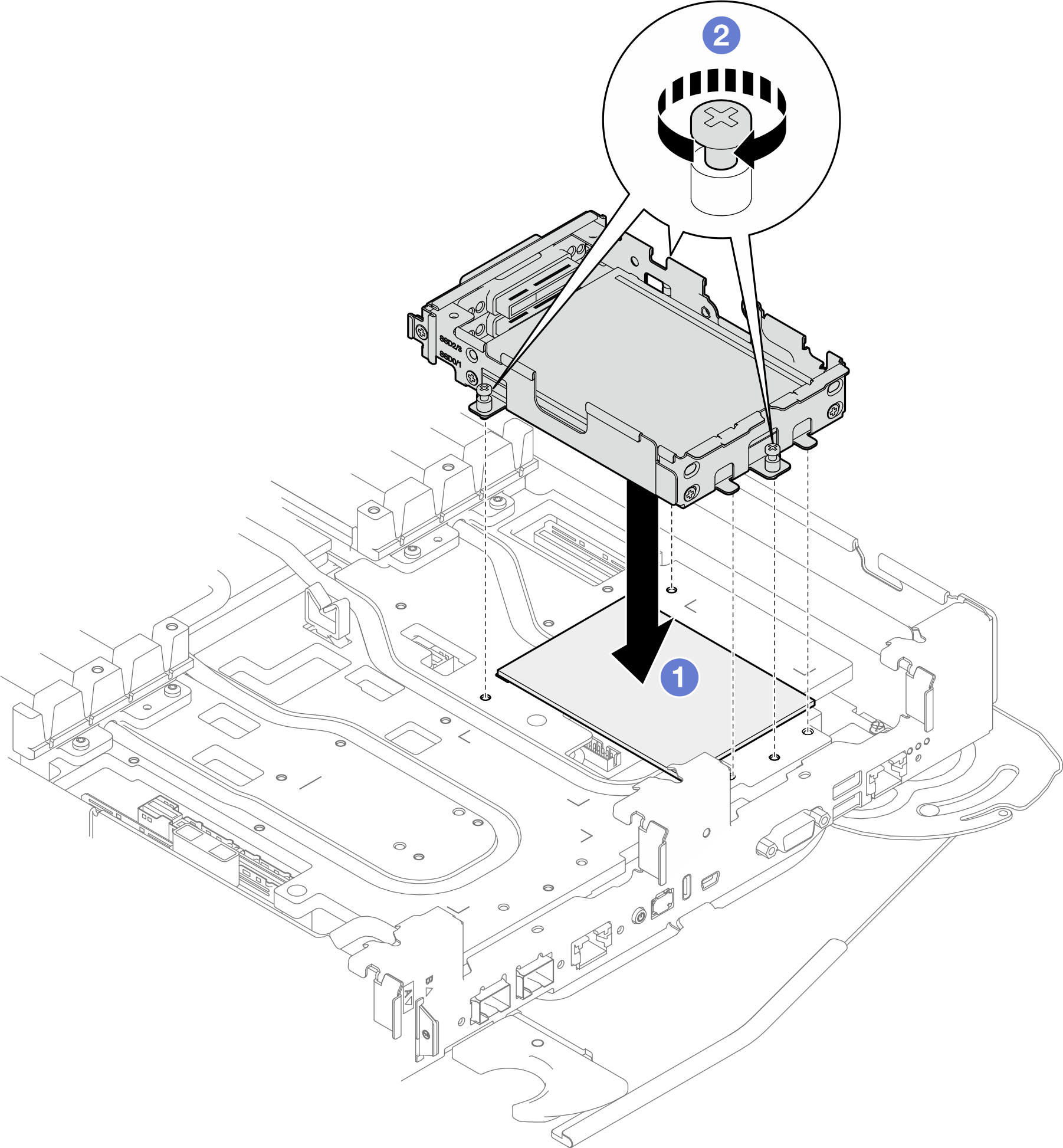

    Figure 4. Installation d’un assemblage de boîtier d’unités de disque dur E3.S avant
    E3.S drive cage assembly installation
  3. Installez l’obturateur de panneau sur l’emplacement où le boîtier d’unités de disque dur est installé.

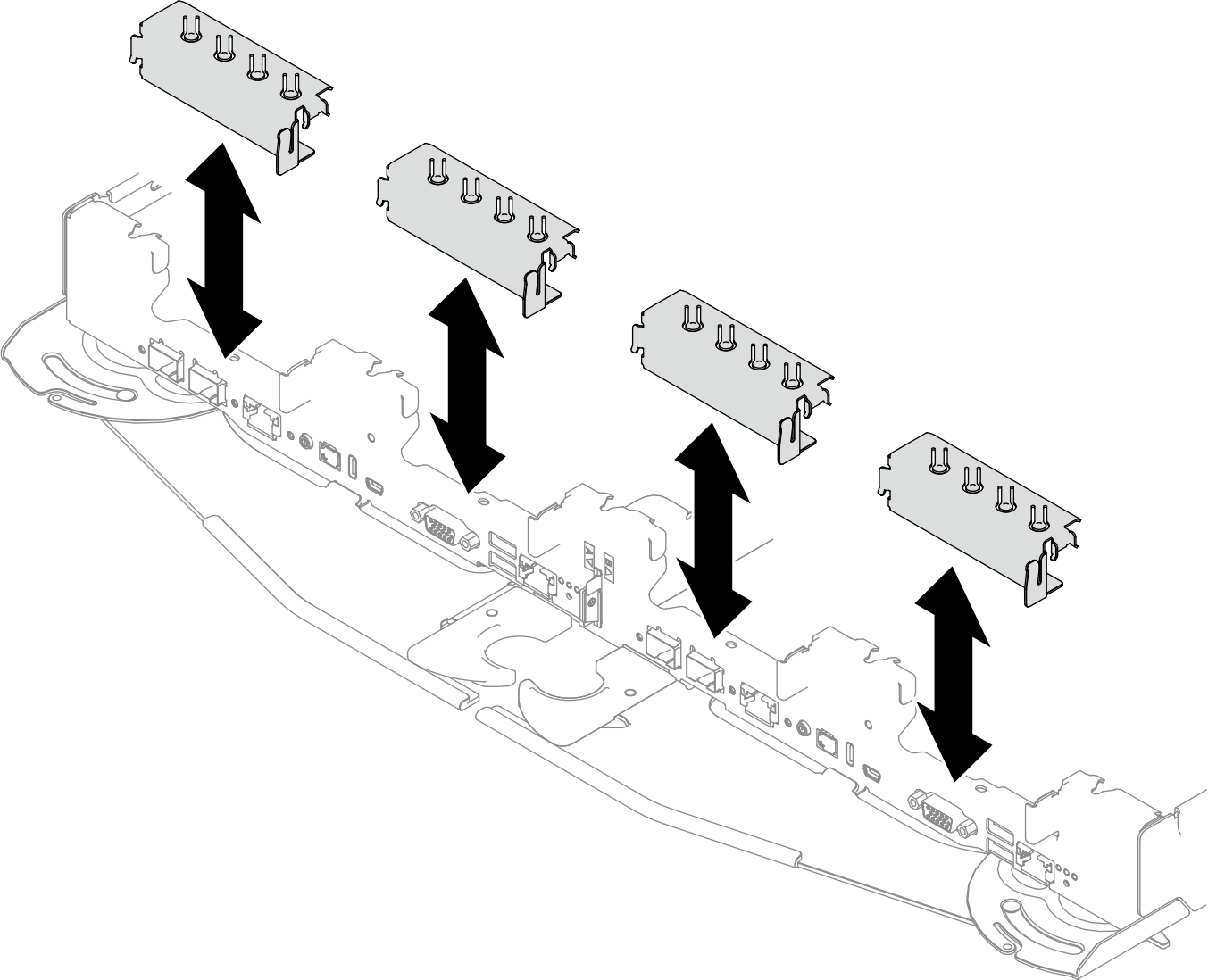

    Figure 5. Retrait de l'obturateur vide du panneau
    Blank bezel filler removal
Après avoir terminé

  1. Connectez les câbles à la carte mère. Voir Cheminement interne des câbles..

  2. Installez les traverses. Voir Installation des traverses.

  3. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  4. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  5. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  6. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
