Commutateurs de la carte mère

La figure ci-après indique l'emplacement des commutateurs et contient une description de ces derniers.

Remarque
Si un autocollant de protection transparent est présent sur le dessus des blocs de commutateurs, vous devez le retirer pour accéder aux commutateurs.
Important

  1. Avant de modifier un paramètre de commutateur ou de déplacer un cavalier, mettez la solution hors tension, puis débranchez tous les cordons d'alimentation et les câbles externes. Passez en revue les informations suivantes :

  2. Tous les blocs de commutateurs et de cavaliers de la carte mère n’apparaissant pas sur les figures du présent document sont réservés.

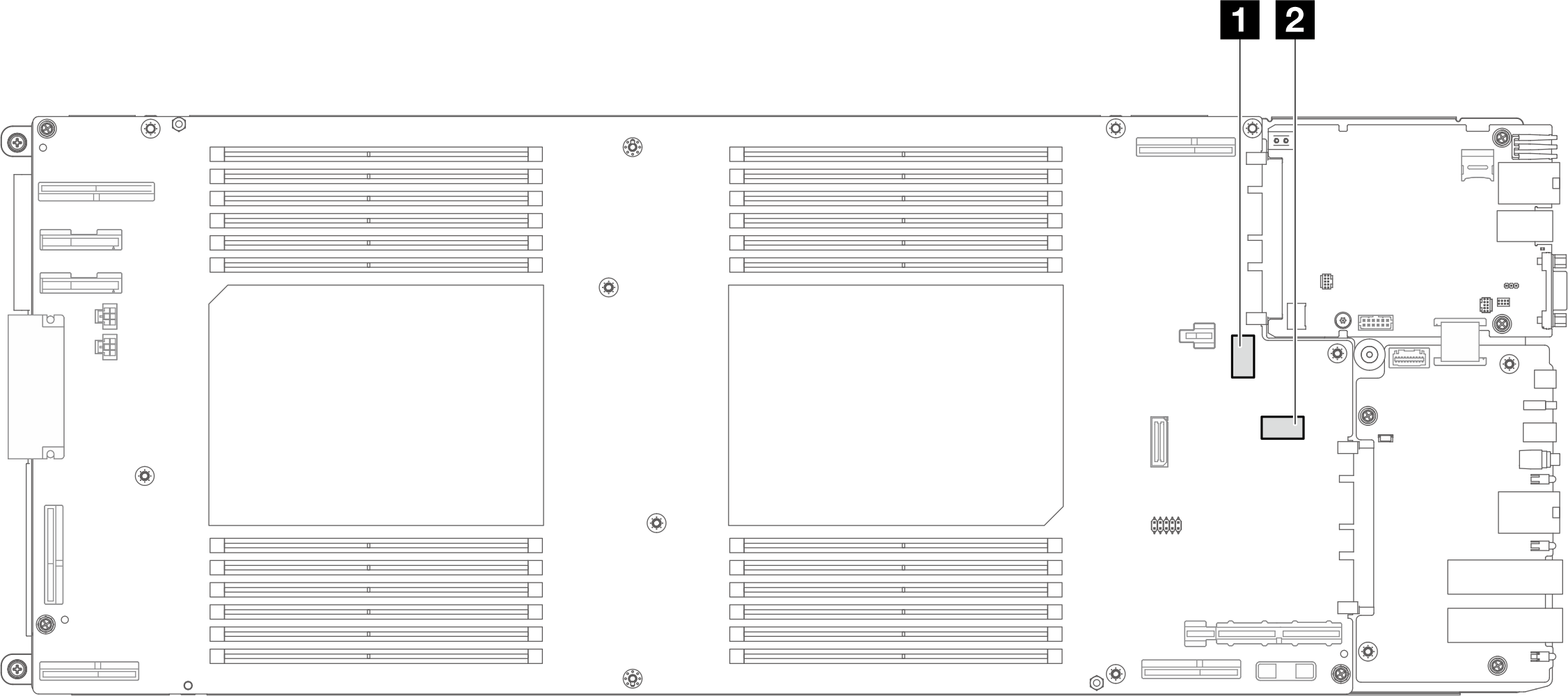

Figure 1. Commutateurs de la carte mère

Tableau 1. Commutateurs de la carte mère
1 SW52 SW4
Tableau 2. Définition du bloc commutateur
CommutateurNom du commutateurActivation de la fonction de commutateur
SW4 bit 8Réinitialisation du mot de passe

Pour activer le contournement du mot de passe à la mise sous tension :

  1. Basculez le commutateur sur le côté opposé.

  2. Mettez le système sous tension. Cette mise sous tension ne nécessite pas de mot de passe.

  3. Démarrez dans les paramètres UEFI, effacez d’abord le mot de passe à la mise sous tension ; ensuite, définissez un nouveau mot de passe à la mise sous tension

  4. La prochaine mise sous tension nécessitera un mot de passe (celui défini à l’étape 3).

SW5 bit 4Effacement du CMOS

Par défaut est OFF (désactivé).

Pour activer la fonction de commutateur :

  1. Réglez le commutateur sur « ON »

  2. Attendez environ cinq minutes

  3. Réglez le commutateur sur « OFF »

  4. Mise sous tension du système

  5. Le module RTC sera effacé.
