7mm NVMe ドライブ・ケージ・アセンブリーの取り付け

ドライブ・ケージ・アセンブリーを取り付けるには、以下の情報を参照してください。

手順

1. ブランク・ベゼル・フィラーが取り付けられていることを確認します。取り付けられていない場合は、ノードに取り付けてください。

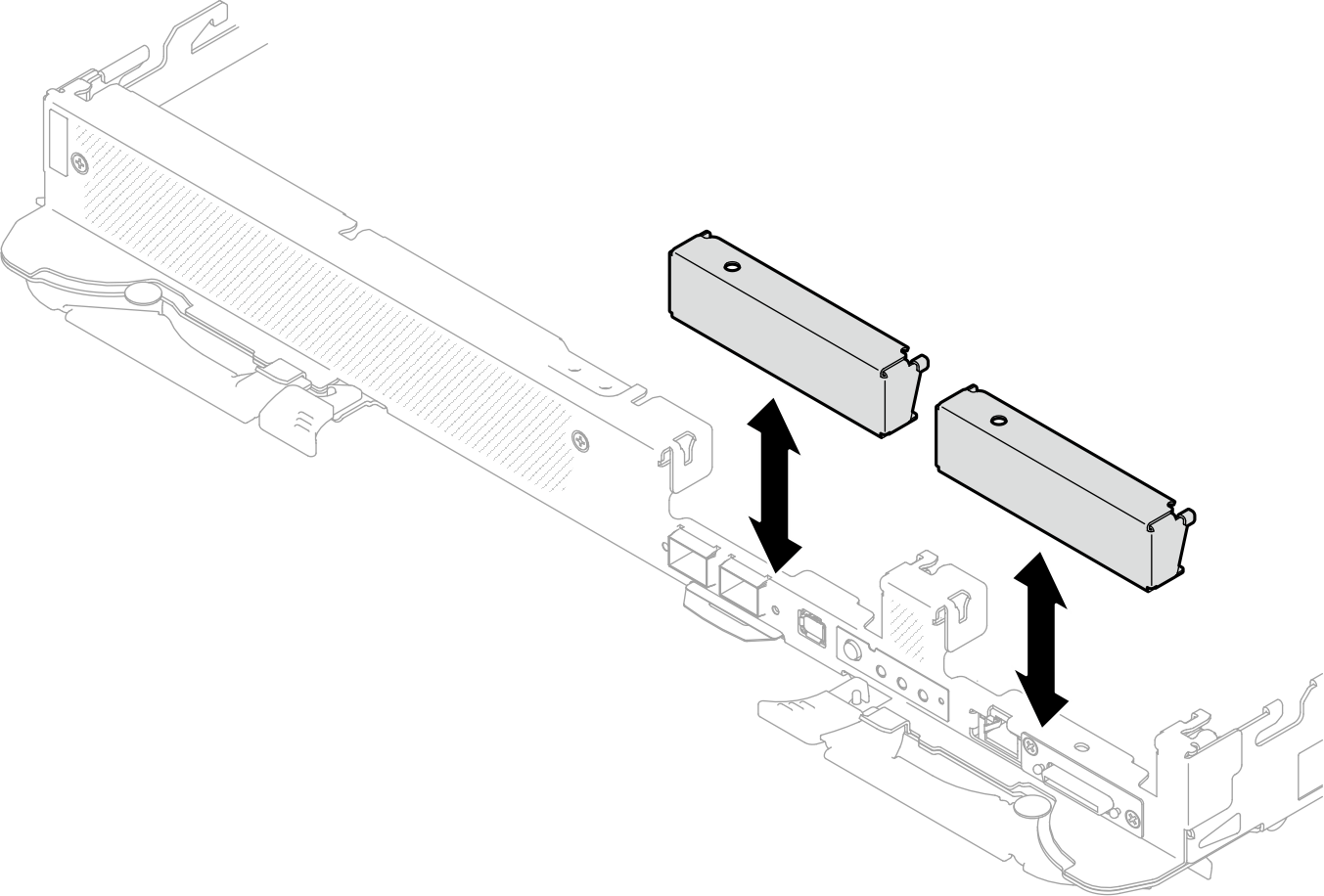

   図 1. 空のベゼル・フィラーの取り付け


2. ドライブ・ケージ・ギャップ・パッドが破損しているか足りない場合は、新しいパッドと交換します。各ドライブ・ケージのギャップ・パッドの位置については、以下を参照してください。必ず、ギャップ・パッド/パテ・パッドの交換に関するガイドラインに従ってください。
   注

   ギャップ・パッドを取り付けるときに、ギャップ・パッドをウォーター・ループのマーキングと位置合わせします。

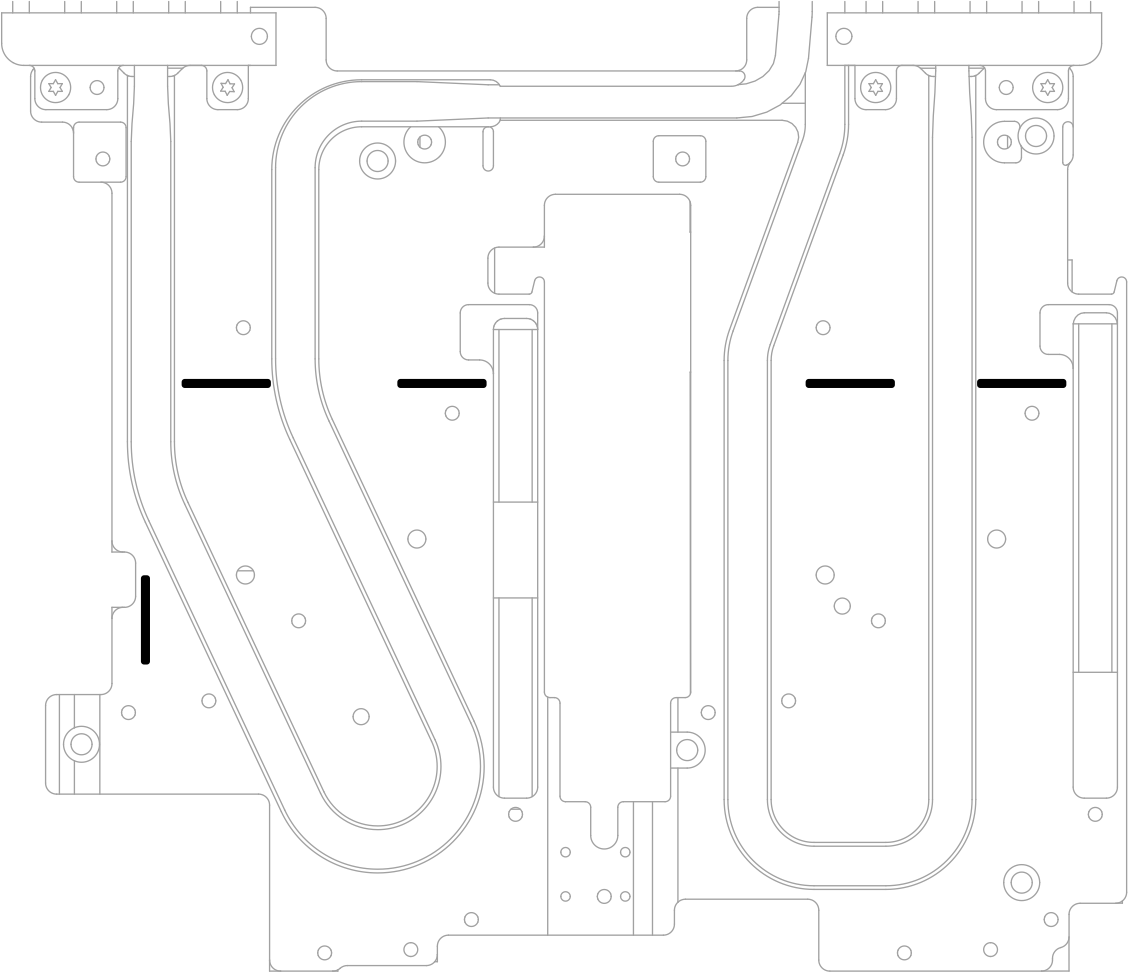

   図 2. ギャップ・パッドの位置合わせのためのウォーター・ループのマーキング

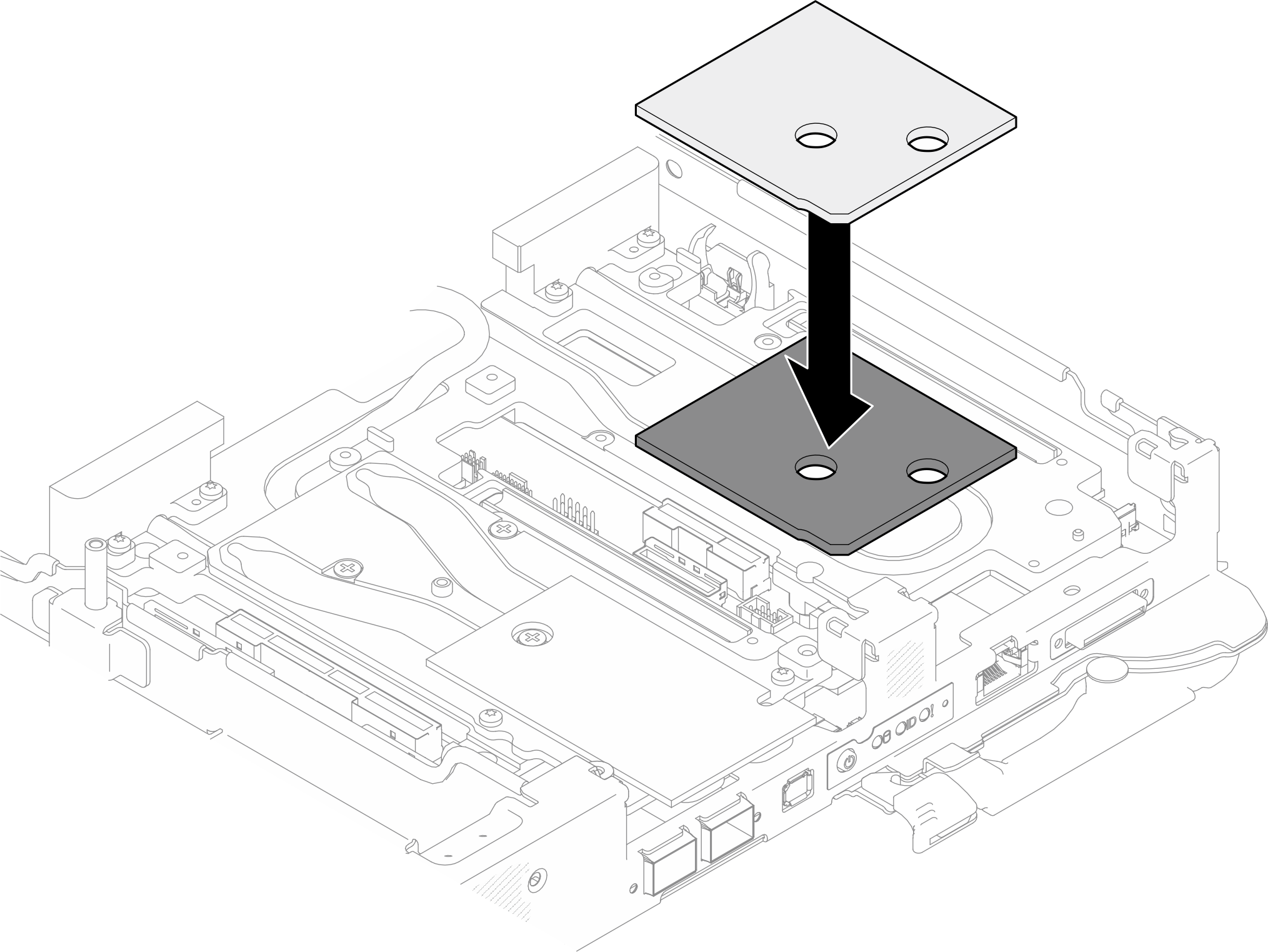

   図 3. ギャップ・パッドの交換


3. ドライブ・ケージ・アセンブリーを取り付けます。
   1. ドライブ・アセンブリーをノードに取り付けます。
   2. 3 本のねじを固定します。
   注

   図はご使用のハードウェアと多少異なる場合がありますが、取り付け方法は同じです。

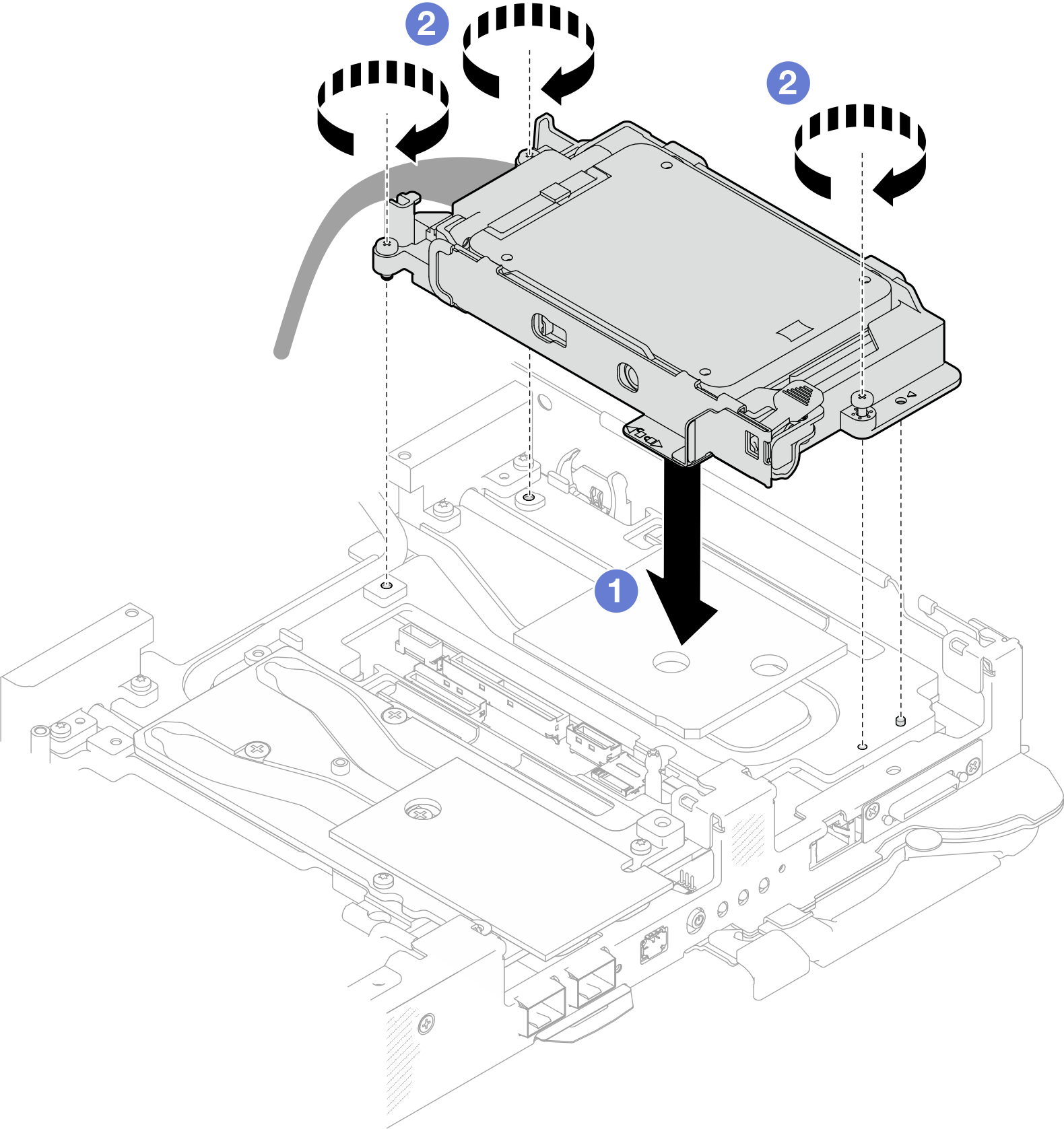

   図 4. 7mm NVMe ドライブ・ケージ・アセンブリーの取り付け


4. システム・ボードにドライブ・アセンブリー・ケーブルを接続します。

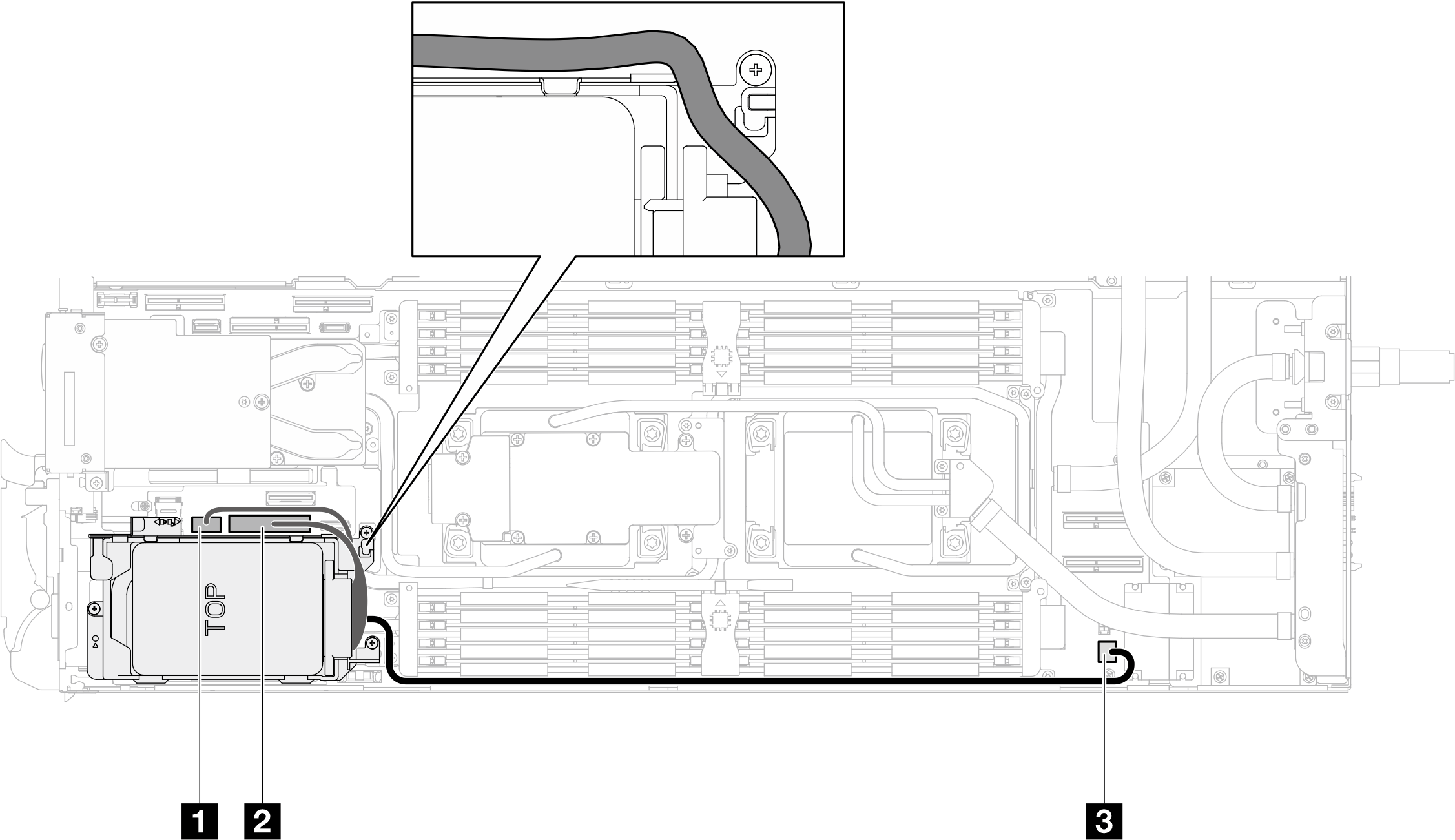

   図 5. 7mm NVMe ドライブ・アセンブリーのケーブル配線



   1 SATA 2-3 コネクター

   2 NVMe 2-3 コネクター

   3 ドライブ電源 1 コネクター
