ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り付け

ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーを取り付けるには、以下の情報を参照してください。

手順

1. PCIe ライザー・アセンブリーの取り付け規則は、PCIe 構成 (スタンドアロン、ソケット直接、および共有 I/O) ごとに異なります。PCIe ライザー・アセンブリーを取り付けるためにライザー・スロットを選択する場合は、必ず 前面ドライブおよび PCIe アダプターの構成で指定されている規則を参照してください。
2. 必ず、対応するライザー・スロットに正しいタイプの PCIe ライザー・ケージを取り付けてください。
   注

   スロット 1 とスロット 2 に取り付ける PCIe ライザー・ケージのタイプは異なります。PCIe ライザー・ケージの適切な取り付けについては、以下の図を参照してください。

   ライザー・ケージの種類	スロットの番号
   1 ライザー・ケージ (ケーブル接続ライザー付き)	PCIe スロット 2
   2 標準ライザー・ケージ	PCIe スロット 1

   図 1. スロット 1 およびスロット 2 の PCIe ライザー・ケージのタイプ


3. ブランク・ベゼル・フィラーを取り外します (取り付け済みの場合)。
   図 2. 空のベゼル・フィラーの取り外し


4. インターフェース・プレートが取り外されている場合は、インターフェース・プレートをウォーター・ループに取り付けます。
   1. インターフェース・プレートをウォーター・ループの 2 つのガイド・ピン (以下の図では丸でマークされています) に合わせます。
      図 3. PCIe アダプター・インターフェース・プレートのガイド・ピン


   2. ウォーター・ループにインターフェース・プレートを置きます。次に、4 本の PH1 ねじを取り付けます。
      図 4. ConnectX-7 NDR 400 ライザー・アセンブリーのインターフェース・プレートの取り付け


5. インターフェース・プレートの使い捨てギャップ・パッドを新しいものと交換します。必ず、ギャップ・パッド/パテ・パッドの交換に関するガイドラインに従ってください。

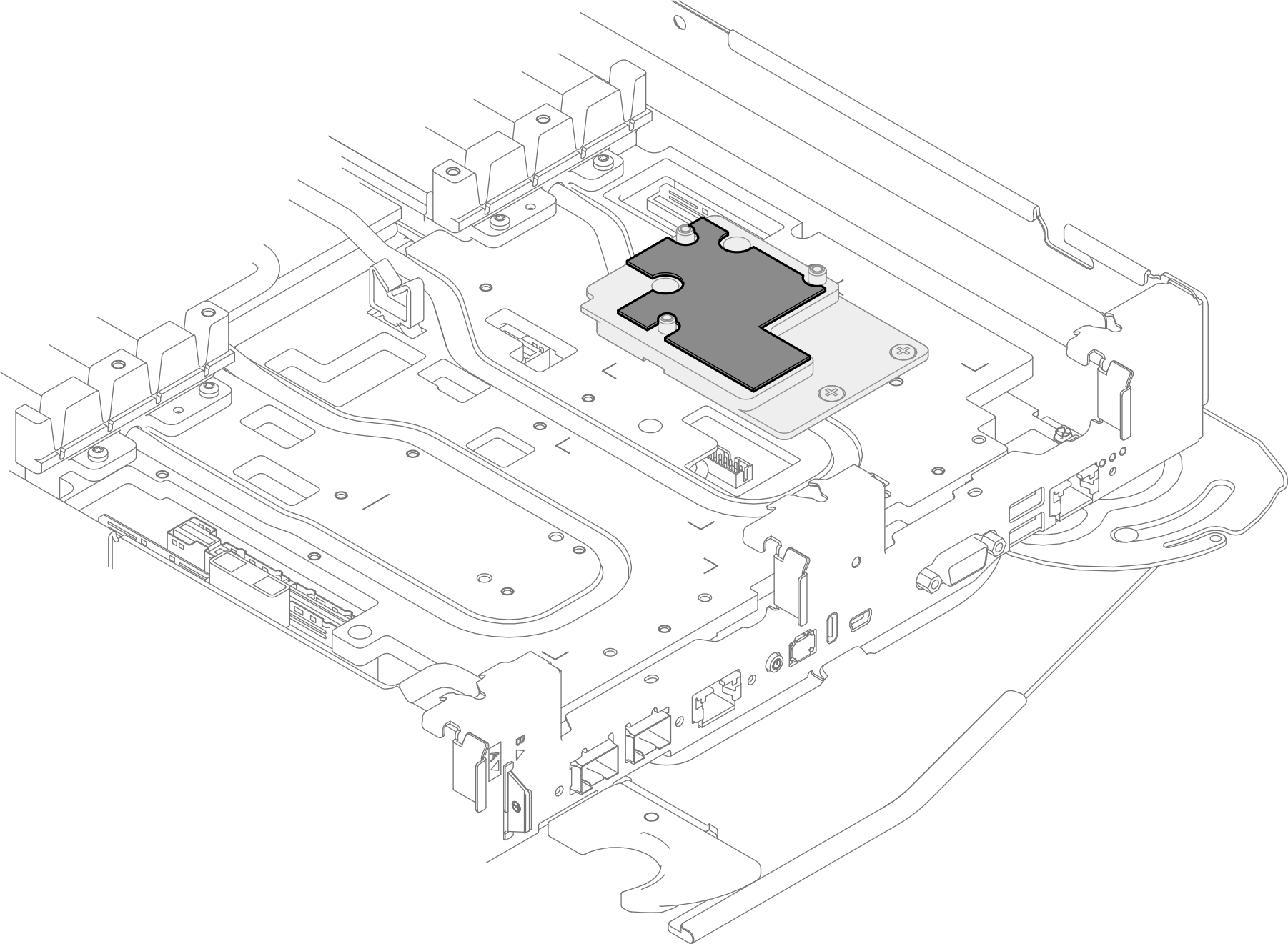

   図 5. ConnectX-7 NDR 400 ライザー・アセンブリー・インターフェース・プレート 使い捨てギャップ・パッド


6. ConnectX-7 NDR 400 ライザー・アセンブリーを取り付けます。
   1. ConnectX-7 ライザー・アセンブリーをウォーター・ループに取り付けます。
   2. ライザー・ケージの A マークの付いたねじ穴に 3 本の T10 ねじを取り付けます。
   3. 拘束ねじを締めてライザー・アセンブリーをウォーター・ループに固定します。

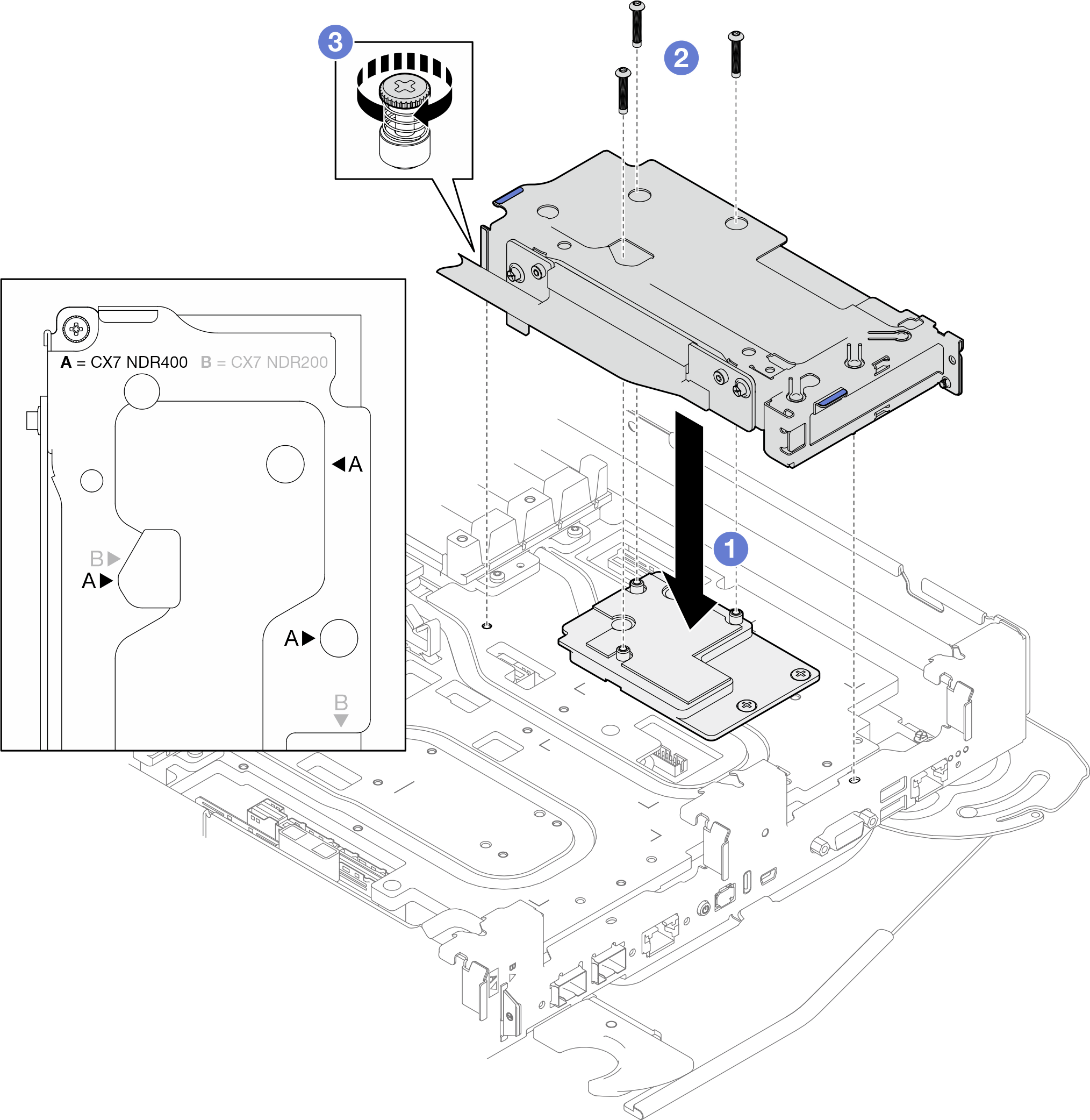

   図 6. ConnectX-7 NDR 400 ライザー・アセンブリーの取り付け



   図 7. ライザー・ケージの A でマークされたねじ穴
