E3.S 1T 中央ドライブ・ケージ・アセンブリーの取り付け

E3.S 1T 中央ドライブ・ケージ・アセンブリーを取り付けるには、以下の情報を参照してください。

このタスクについて

必要なツール

  • PH1 ねじ用ドライバー

  • MID E3.S TOP Gap Pad (SC750 V4)

重要
ギャップ・パッドの交換に関するガイドライン

  • ギャップ・パッドの位置と手順については、ギャップ・パッドの識別と位置を参照してください。

  • ギャップ・パッドを交換する前に、アルコール・クリーニング・パッドで表面を慎重にクリーニングします。

  • ギャップ・パッドは、変形しないように慎重に持ってください。ねじ穴や開口部がギャップ・パッドの素材によってふさがれていないことを確認します。

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. E3.S ミドル・コールド・プレートの上面にあるギャップ・パッドを確認します。破損しているか取り外されている場合、新しいものと交換します。

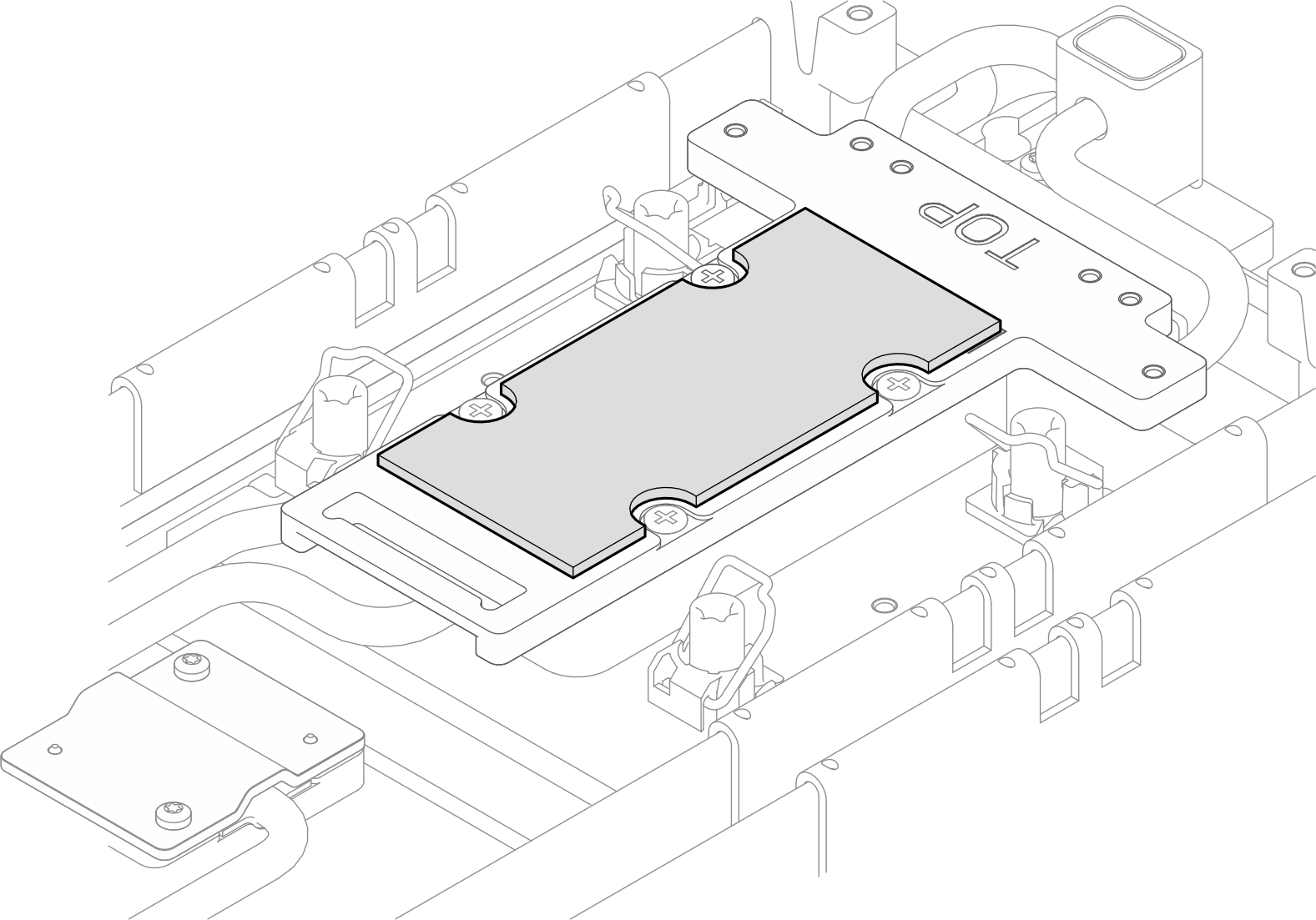

    図 1. E3.S ミドル・コールド・プレート上面のギャップ・パッドの位置

必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

  1. E3.S 中央ドライブ・ケージをウォーター・ループのコールド・プレートに取り付けます。

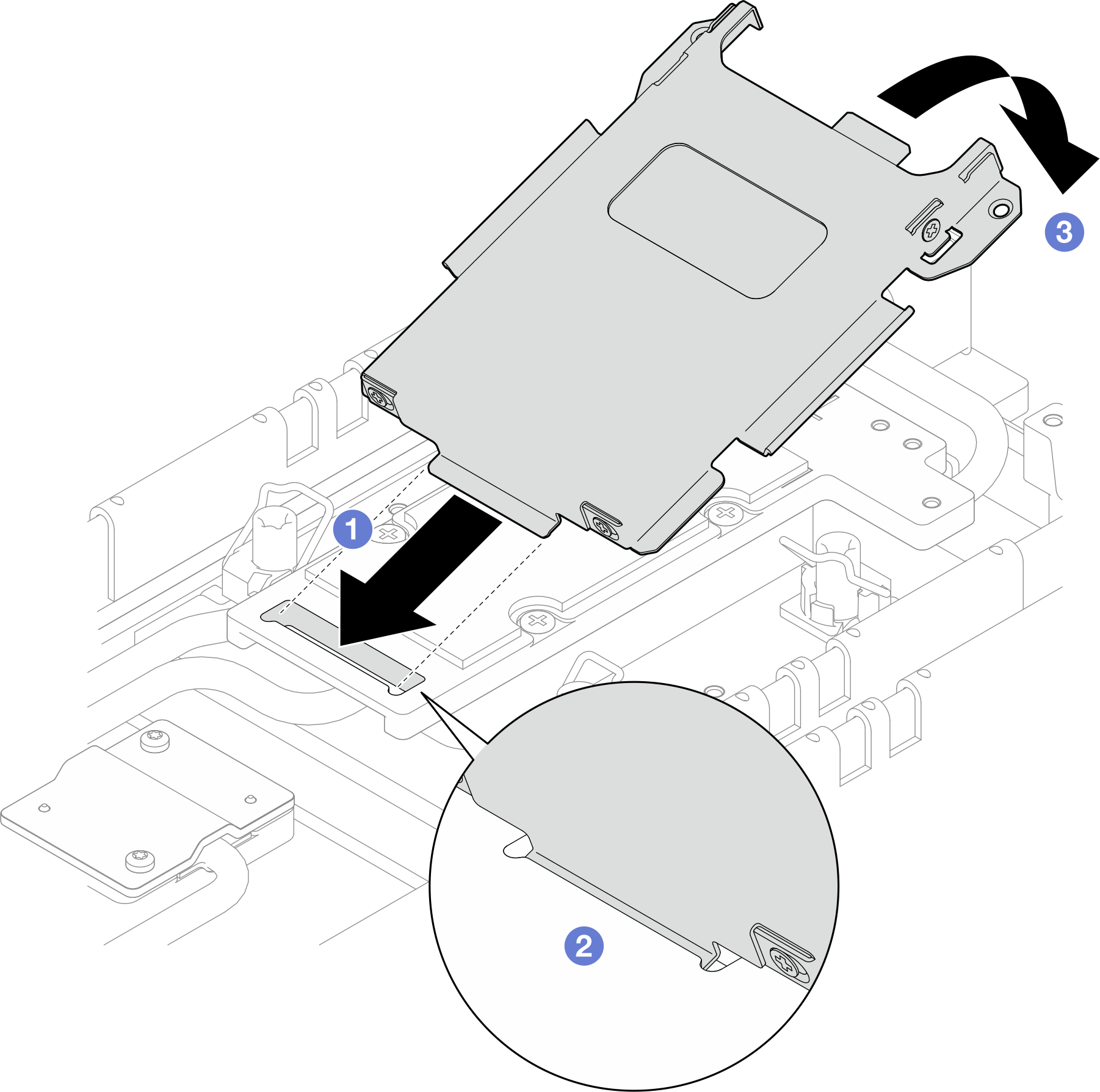

    1. ドライブ・ケージを斜めに保持し、ドライブ・ケージのタブを E3.S 中央ドライブ・コールド・プレートのスロットに合わせます。
    2. タブが一緒に引っ掛かるまでタブをスロットに挿入します。
    3. ドライブ・ケージを回転させ、コールド・プレートの上に置きます。


  2. ドライブ・ケージの上部に 2 本の PH1 ねじを取り付けます。

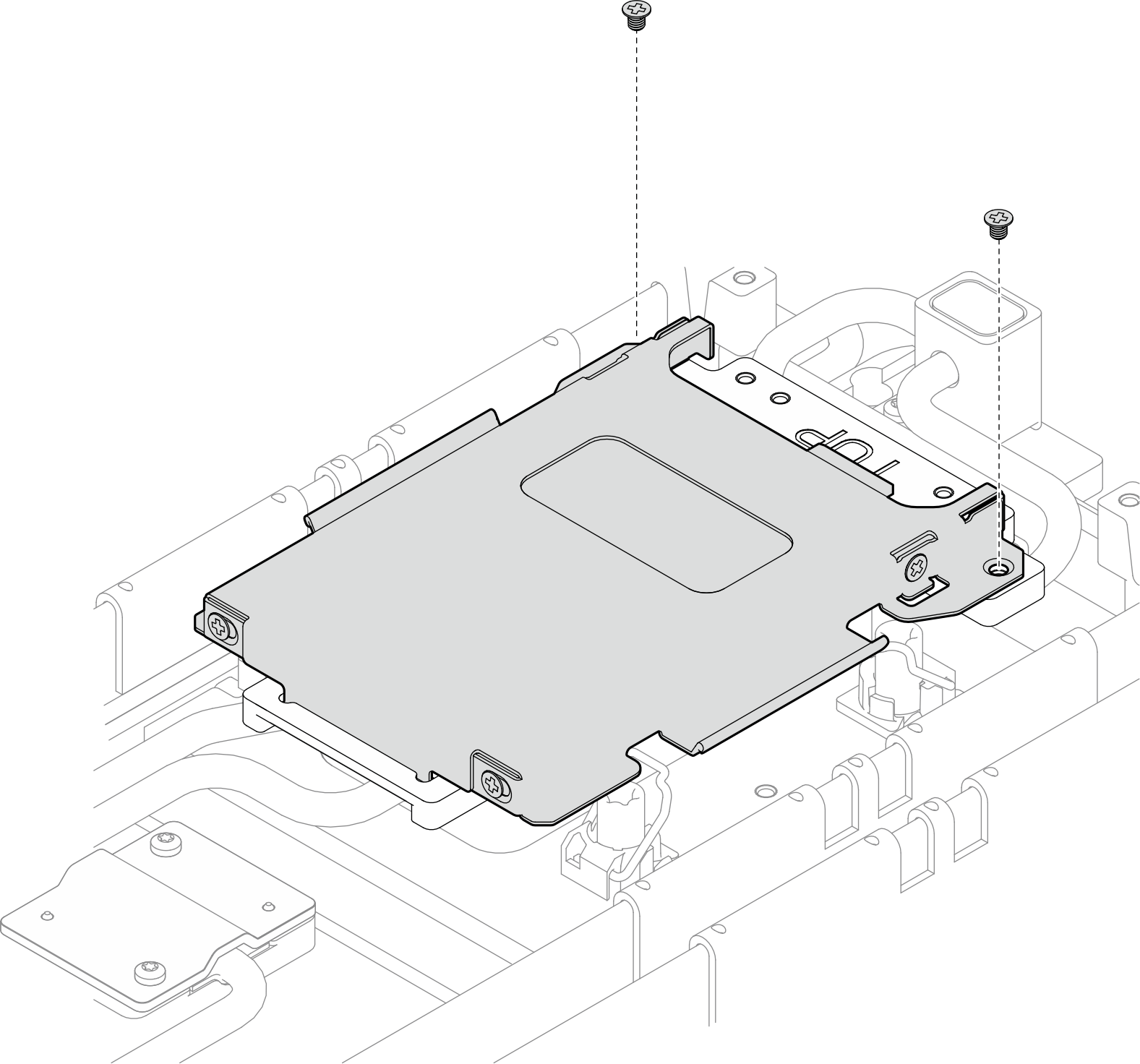

    図 2. ドライブ・ケージ上部へのねじの取り付け

  3. ケーブルをドライブに接続します。

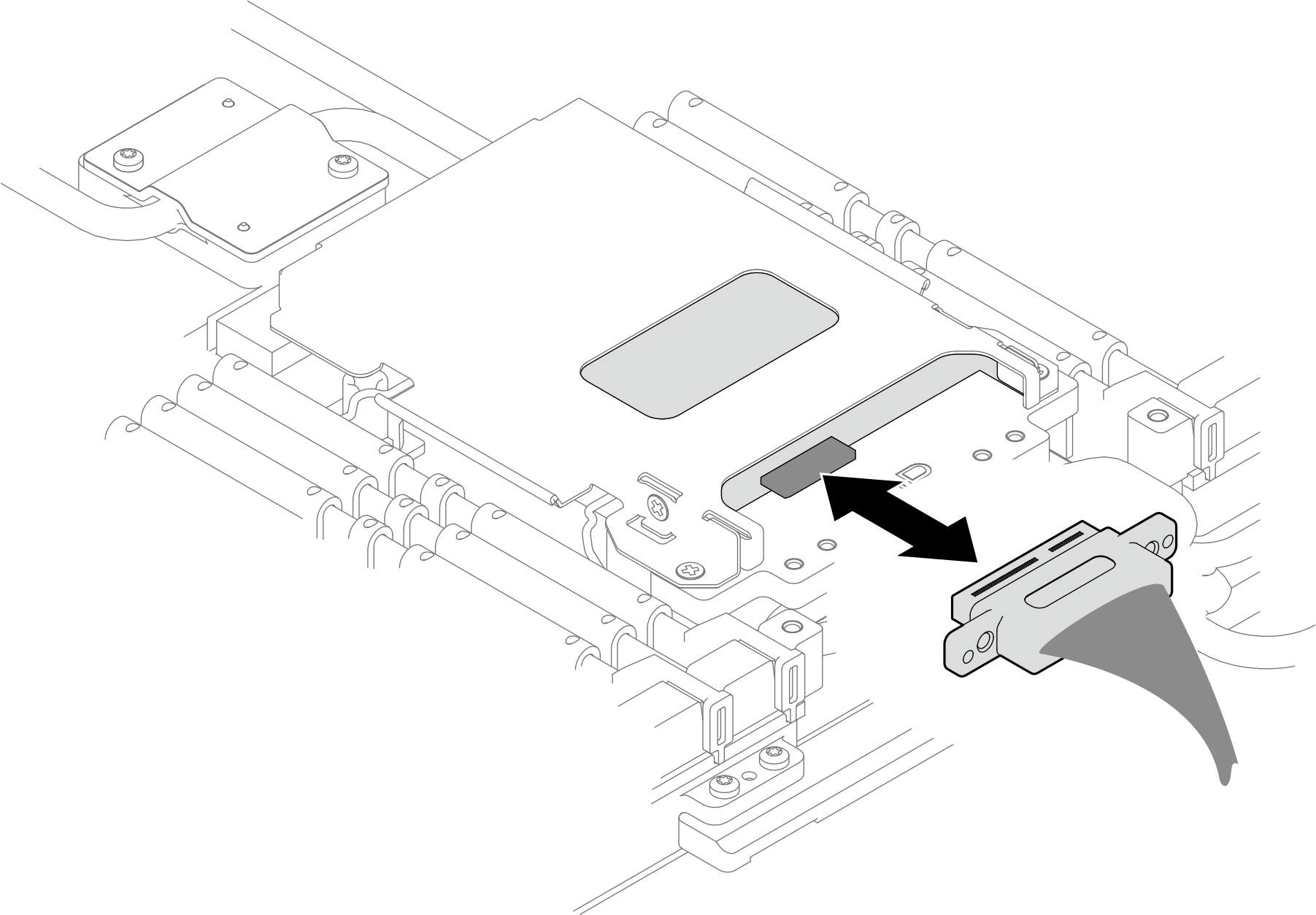

    図 3. ドライブへのケーブルの接続

  4. ドライブ・ケージの前面に 2 本の PH1 ねじを取り付けます。
    ねじの位置は、底面冷却ドライブと上面冷却ドライブで異なります。詳しくは、以下の図を参照してください。
    1 底面冷却ドライブのねじの位置
    2 上面冷却ドライブのねじの位置

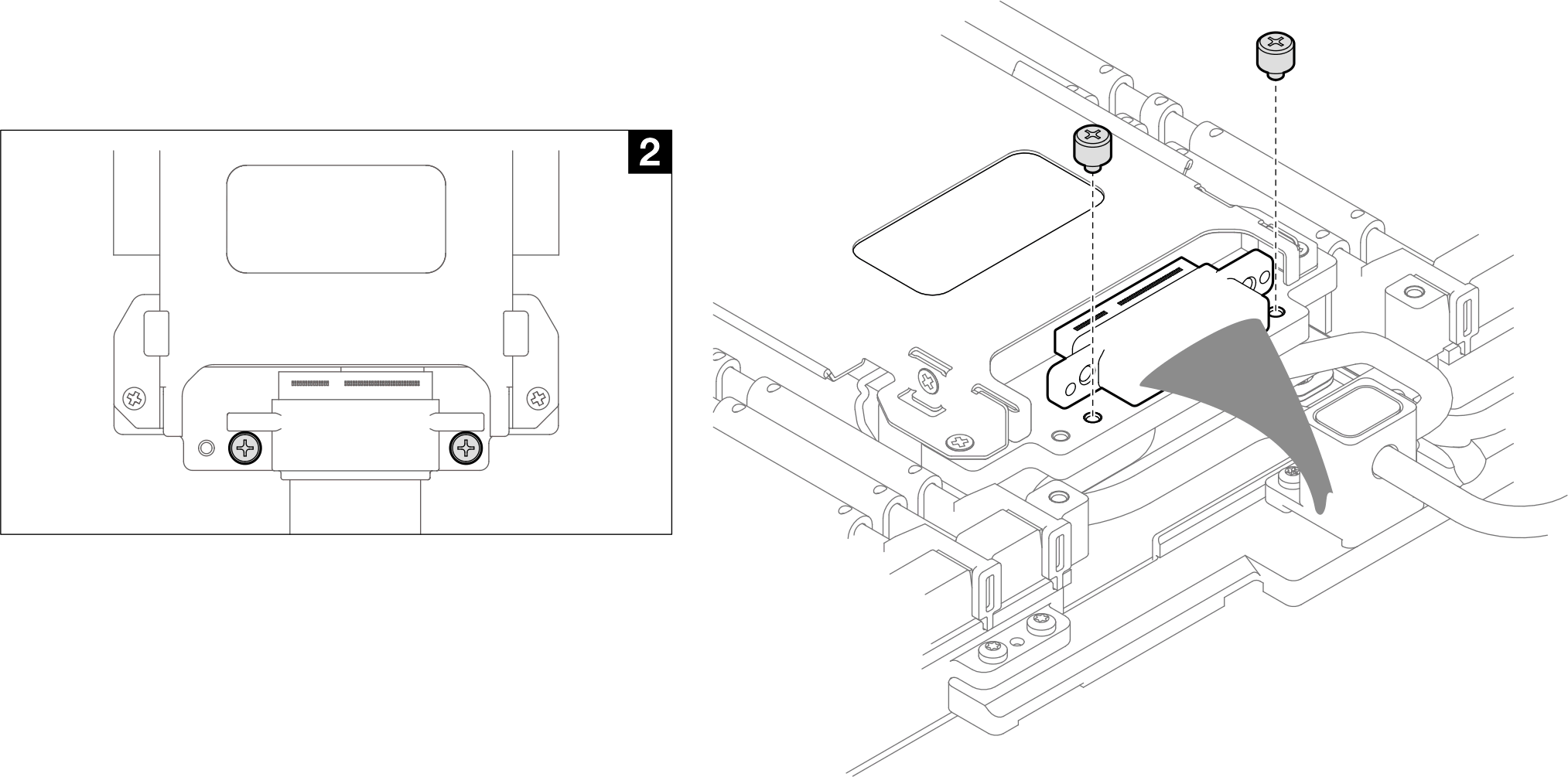

    図 4. 底面冷却ドライブのねじの取り付け

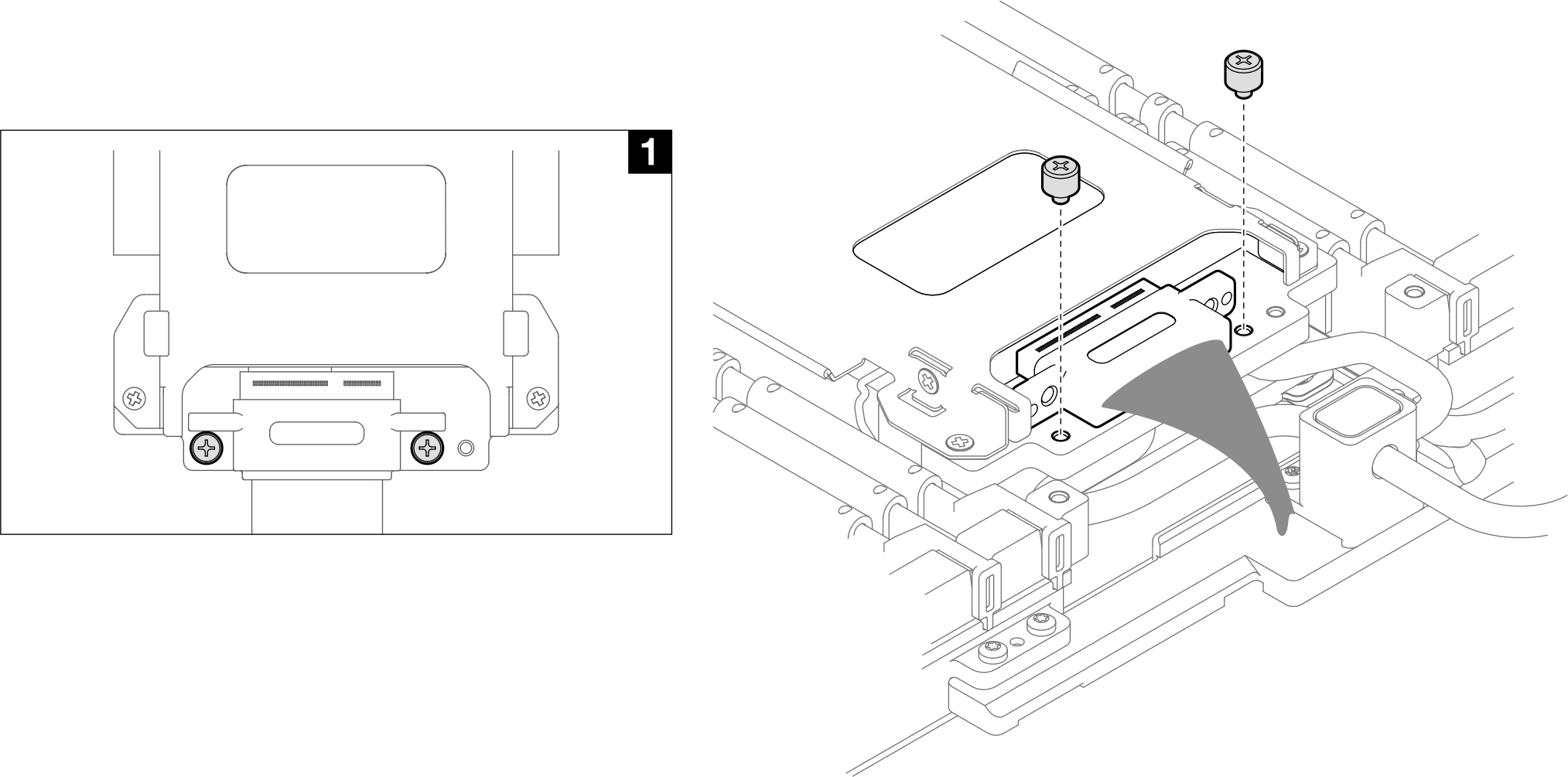

    図 5. 上面冷却ドライブのねじの取り付け

  5. 背面クロス・ブレースをトレイに置きます。

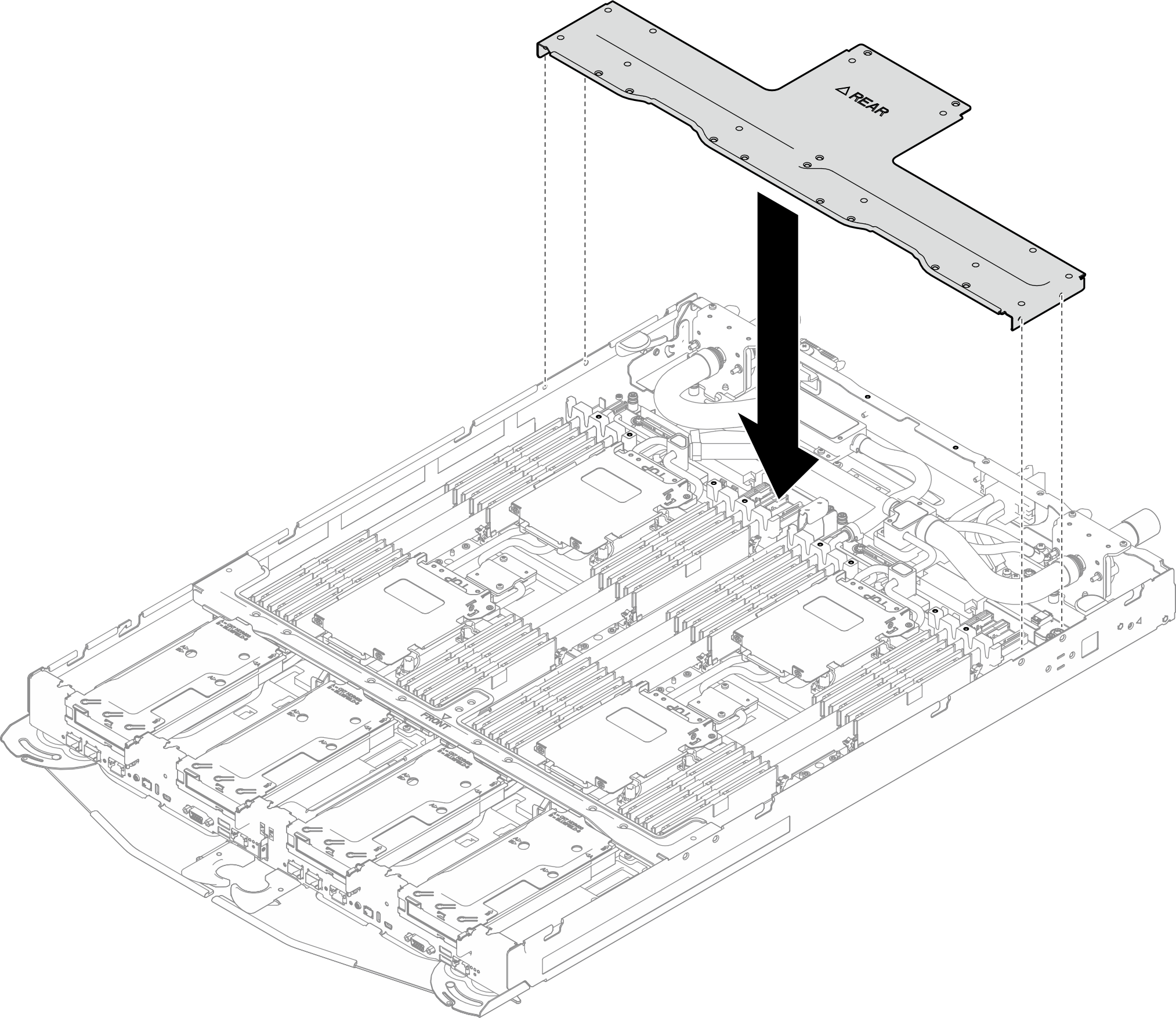

    図 6. トレイに背面クロス・ブレースを配置する

  6. 背面のクロス・ブレースをトレイに取り付けます。
    1. 10 本の PH1 ねじを取り付け、背面クロス・ブレースを固定します。

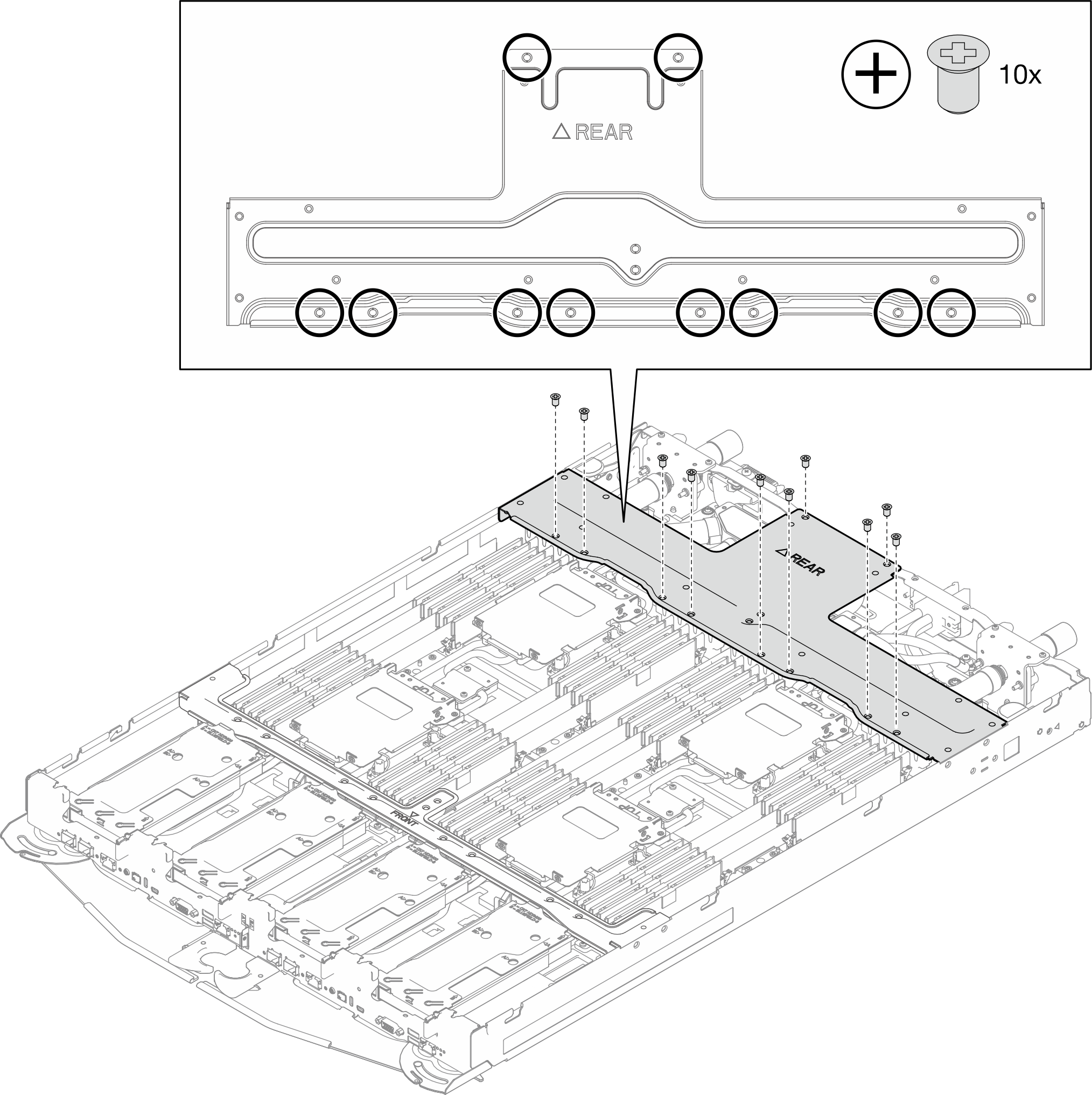

      図 7. 背面クロス・ブレースへのねじの取り付け (10x)

    2. 6 本の PH1 ねじを締め付け、クロス・ブレースを取り付けます。

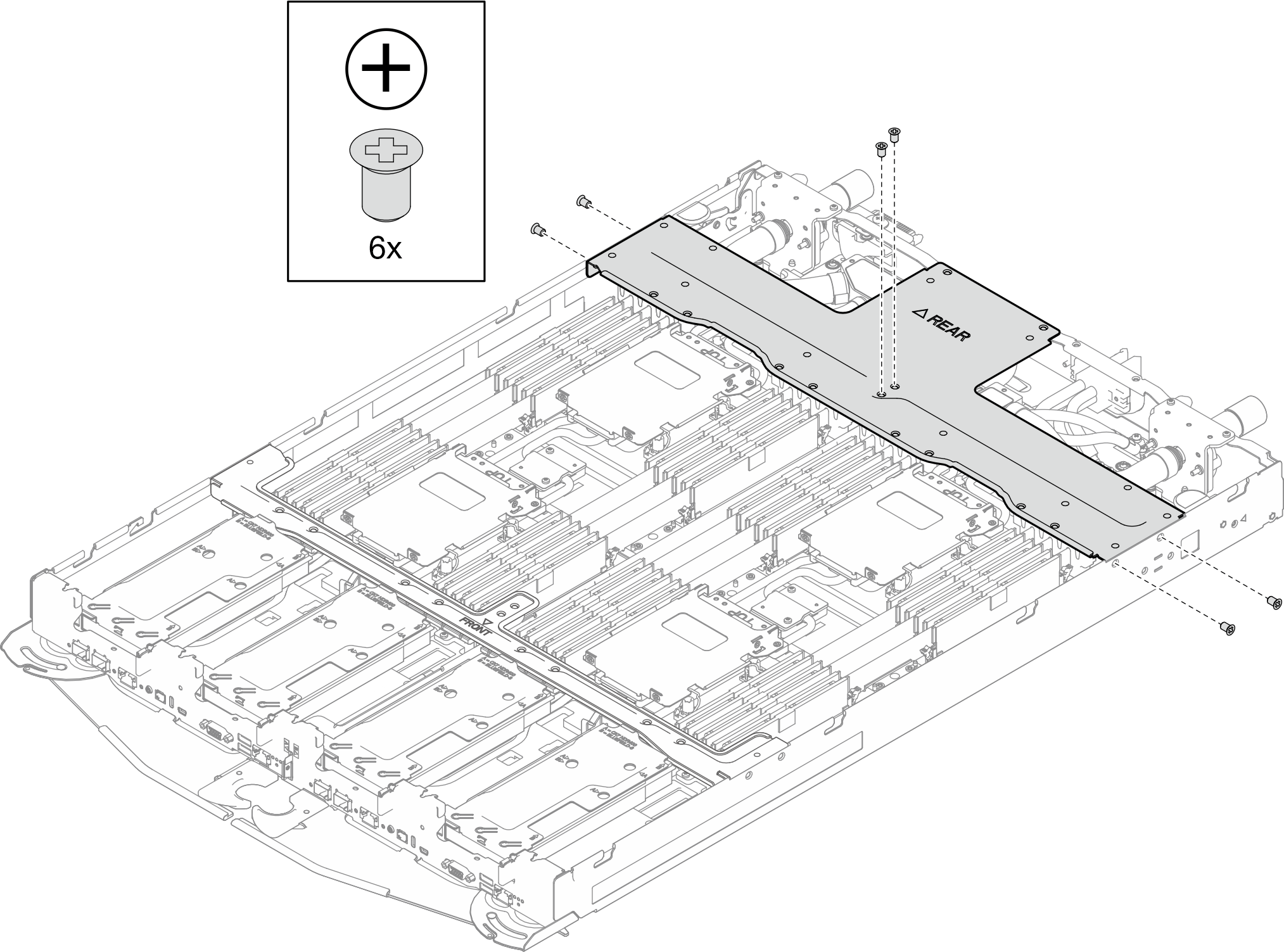

      図 8. 背面クロス・ブレースへのねじの取り付け (6x)

完了したら

  1. システム・ボードにケーブルを接続します。内部ケーブルの配線を参照してください。

  2. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  3. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  4. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。

  5. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
