システム・ボード・スイッチ

以下の図でスイッチについての位置と説明を示しています。

注
スイッチ・ブロックの上に透明な保護ステッカーが張られている場合、スイッチにアクセスするためにステッカーを取り除いて廃棄する必要があります。
重要

  1. スイッチの設定を変更する、あるいはジャンパーを移動する前には、ソリューションの電源をオフにしてください。次に、すべての電源コードおよび外部ケーブルを切り離してください。以下の情報を確認します。

  2. システム・ボード上のスイッチ・ブロックまたはジャンパー・ブロックのうち、本書の図に示されていないものは予約済みです。

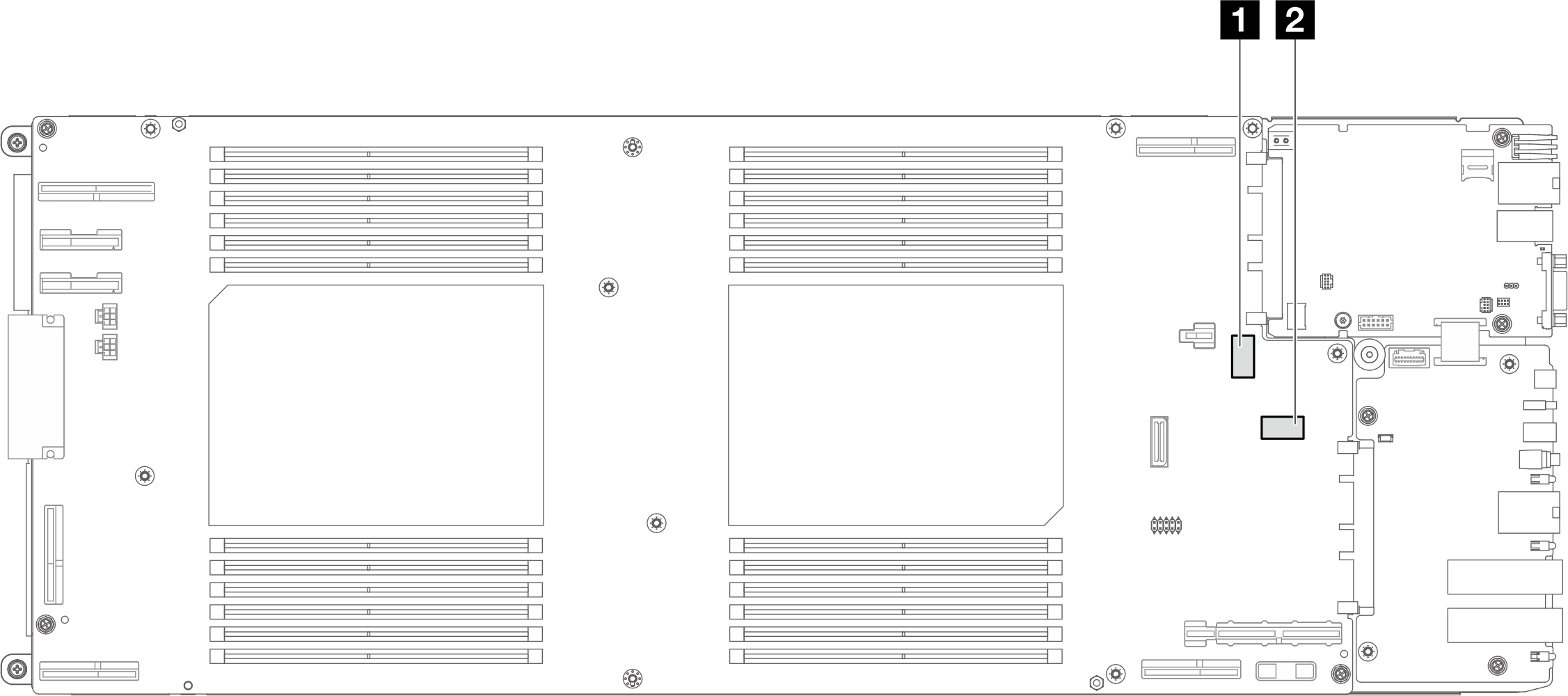

図 1. システム・ボード・スイッチ

表 1. システム・ボード・スイッチ
1 SW52 SW4
表 2. スイッチ・ブロックの定義
スイッチ番号スイッチ名スイッチ機能を有効にする
SW4 ビット 8パスワードのリセット

パスワードによる電源オンのバイパスを有効にするには:

  1. スイッチを反対側に切り替えます。

  2. システムの電源をオンにします。この電源オンにはパスワードは必要ありません。

  3. UEFI セットアップを起動し、まず始動パスワードをクリアします。次に、新しい始動パスワードを設定します。

  4. 次に電源を入れるには、パスワード (手順 3 で設定したもの) が必要です。

SW5 ビット 4CMOS クリア

Default は「OFF」(無効) です。

スイッチ機能を有効にするには、次の手順を実行します。

  1. スイッチを「ON」にします

  2. 5 分ほど待ちます

  3. スイッチを「OFF」に設定します

  4. システムの電源オン

  5. RTCがクリアされます。
