ConnectX-7 NDR 200 어댑터 라이저 어셈블리 설치

다음 정보를 사용하여 ConnectX-7 NDR 200 어댑터 라이저 어셈블리를 설치하십시오.

절차

1. PCIe 라이저 어셈블리 설치 규칙은 각 PCIe 구성(독립형, 소켓 다이렉트, 공유 I/O)에 따라 다릅니다. PCIe 라이저 어셈블리를 설치할 라이저 슬롯을 선택할 때는 반드시 앞면 드라이브 및 PCIe 어댑터 구성에서 지정된 규칙을 참조해야 합니다.
2. 해당 라이저 슬롯에 올바른 유형의 PCIe 라이저 케이지를 설치해야 합니다.
   주

   슬롯 1과 슬롯 2에 설치되는 PCIe 라이저 케이지의 유형이 다릅니다. PCIe 라이저 케이지를 적절하게 설치하기 위해 아래 그림을 참조하십시오.

   라이저 케이지 유형	슬롯 번호
   1 라이저 케이지(케이블 장착 라이저 포함)	PCIe 슬롯 2
   2 표준 라이저 케이지	PCIe 슬롯 1

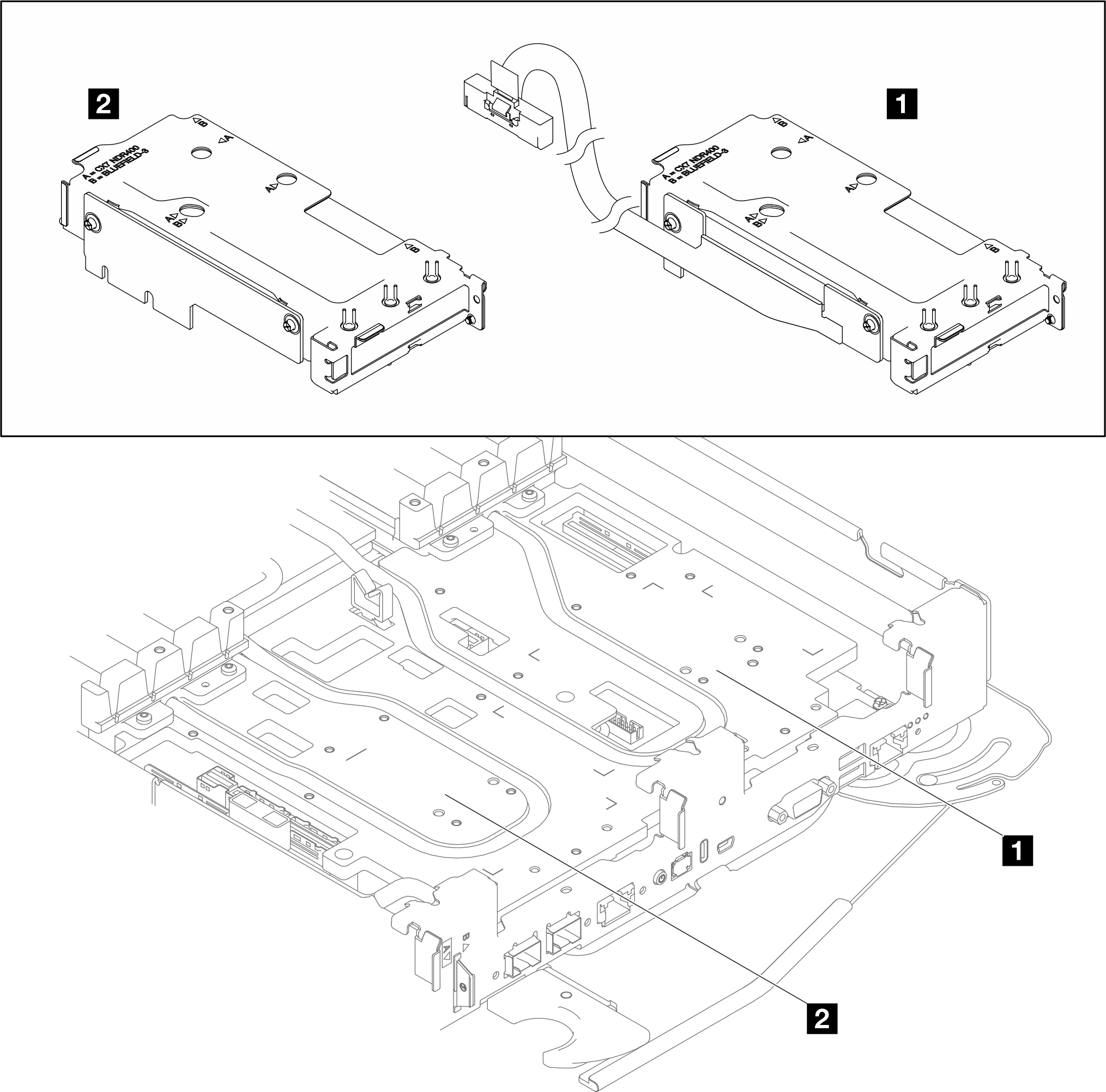

   그림 1. 슬롯 1 및 슬롯 2의 PCIe 라이저 케이지 유형


3. 빈 베젤 필러가 설치된 경우 제거하십시오.
   그림 2. 빈 베젤 필러 제거


4. 인터페이스판이 제거된 경우 워터 루프에 인터페이스판을 설치하십시오.
   1. 인터페이스판을 워터 루프의 가이드 핀 2개(아래 그림에서 원으로 표시)에 맞춥니다.

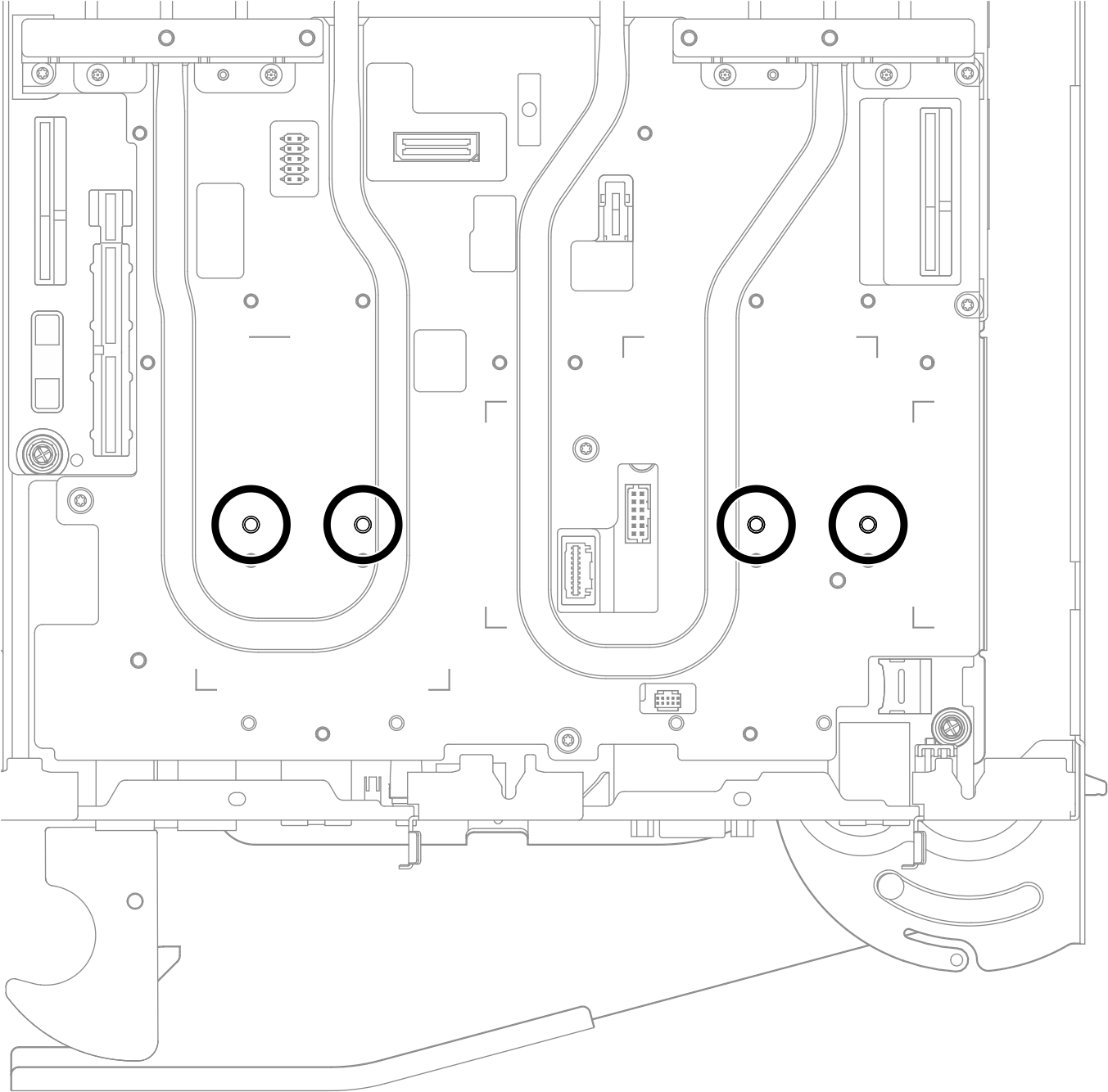

      그림 3. PCIe 어댑터 인터페이스판용 가이드 핀


   2. 인터페이스판을 워터 루프에 놓은 다음 PH1 나사 5개와 육각 나사를 설치합니다.

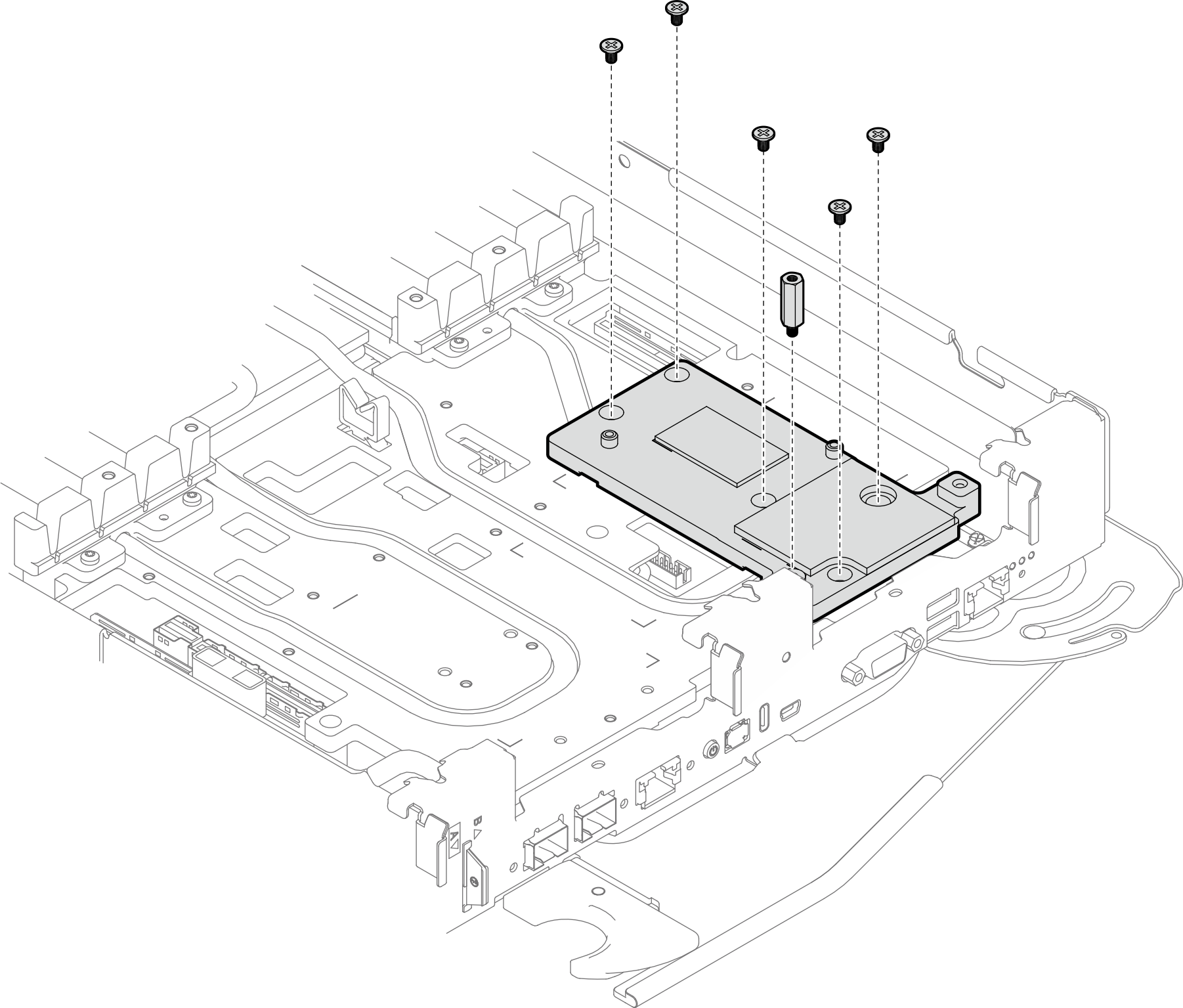

      그림 4. ConnectX-7 NDR 200 라이저 어셈블리 인터페이스판 설치


5. 인터페이스판의 일회용 갭 패드를 새것으로 교체하십시오. 갭 패드/퍼티 패드 교체 지침을 따르십시오.

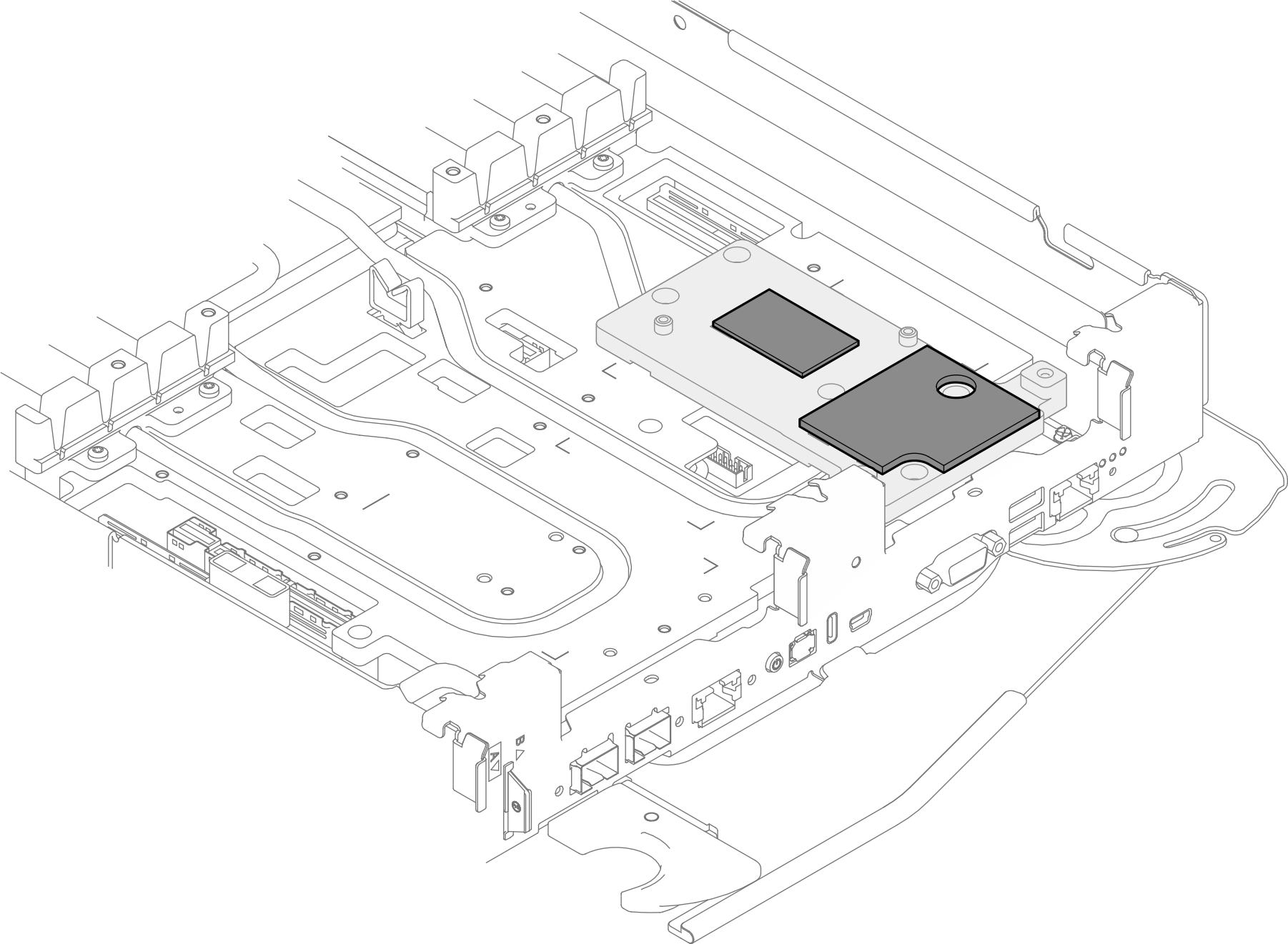

   그림 5. ConnectX-7 NDR 200 라이저 어셈블리 인터페이스 플레이트 갭 패드


6. ConnectX-7 NDR 200 라이저 어셈블리를 설치하십시오.
   1. ConnectX-7 라이저 어셈블리를 워터 루프에 설치합니다.
   2. 라이저 케이지의 B로 표시된 나사 구멍에 T10 나사 3개를 설치하십시오.
   3. 고정 나사를 조여 라이저 어셈블리를 워터 루프에 고정하십시오.

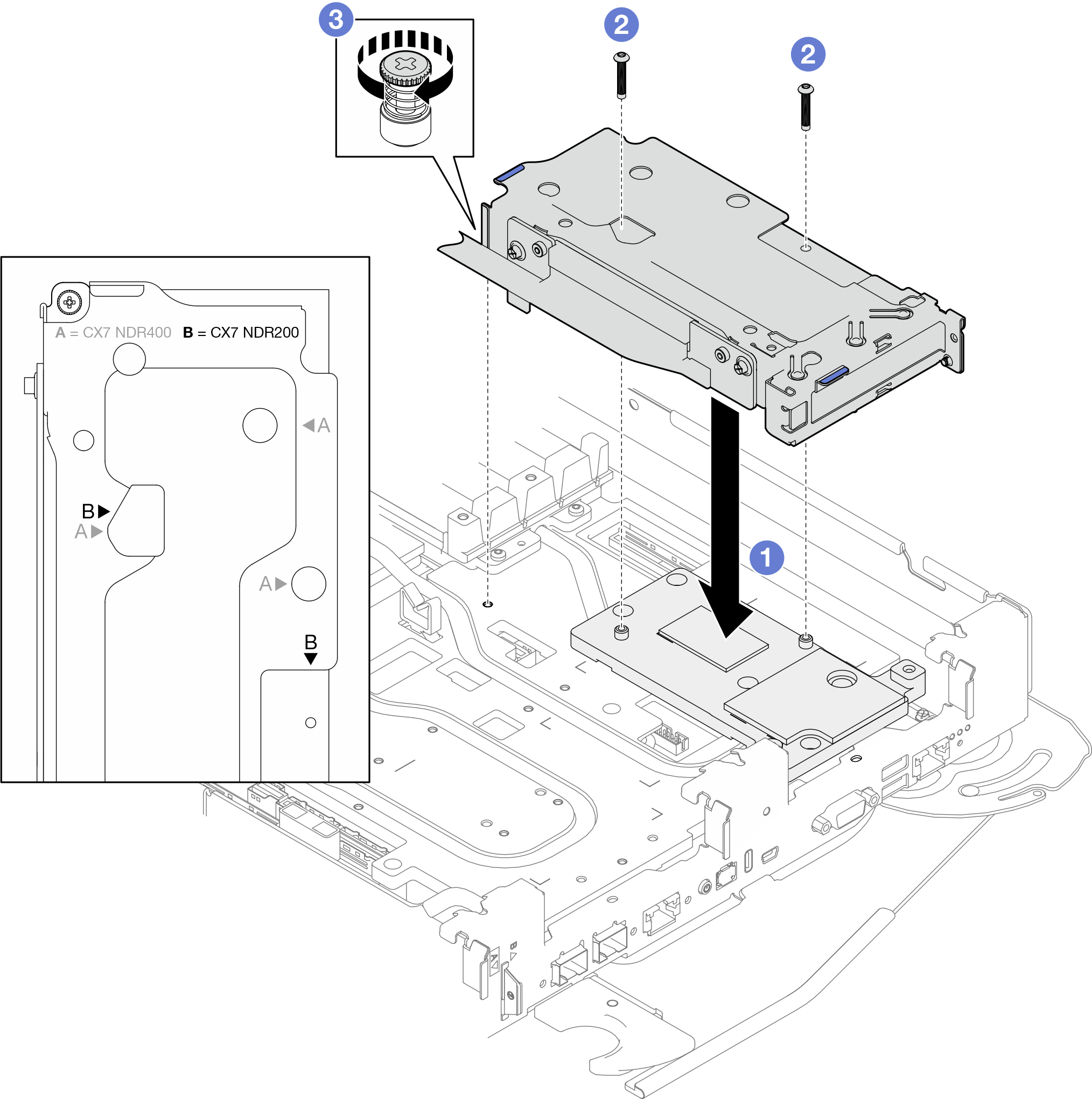

   그림 6. ConnectX-7 NDR 200 라이저 어셈블리 설치

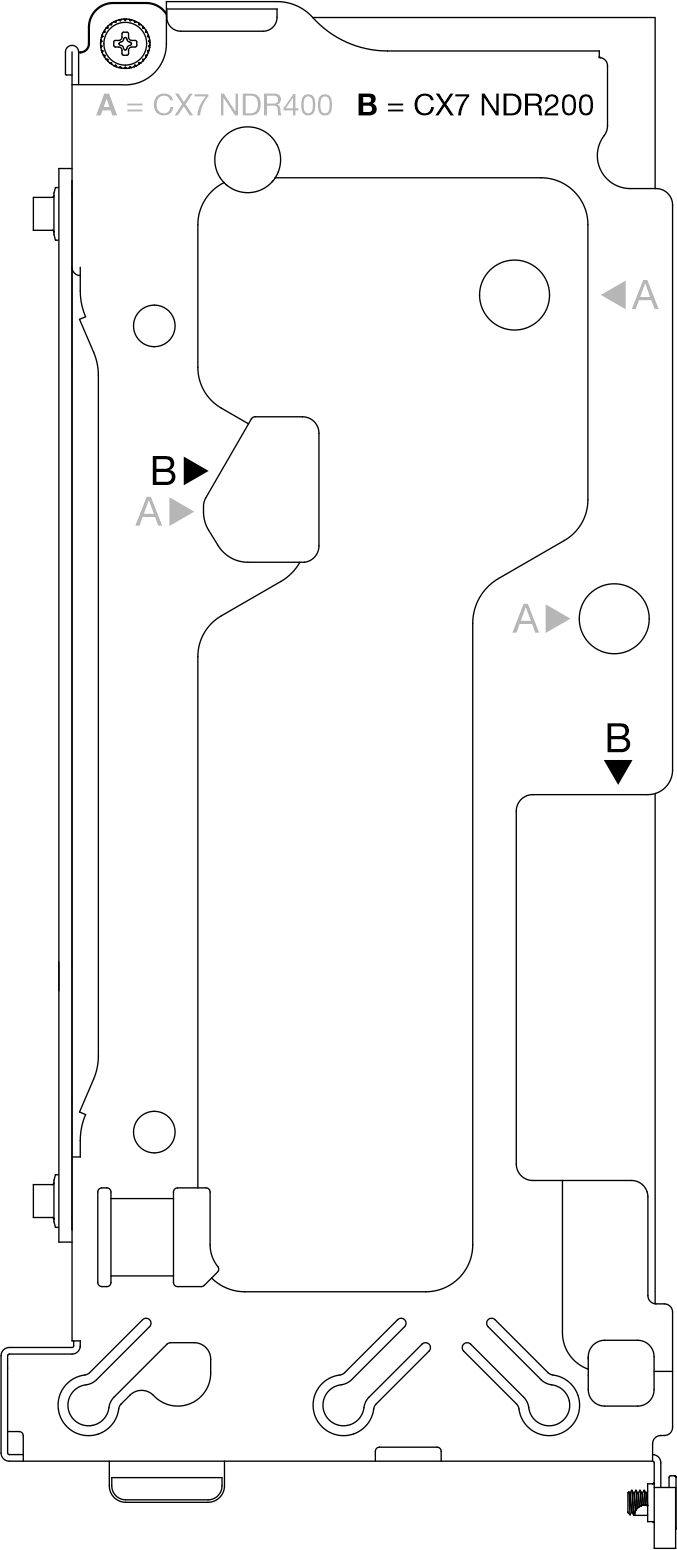

   그림 7. 라이저 케이지의 B로 표시된 나사 구멍


7. 클램프 브래킷을 라이저 어셈블리에 설치하고 고정 나사를 조여 고정합니다. 라이저 어셈블리의 앞면에 나사를 설치합니다.

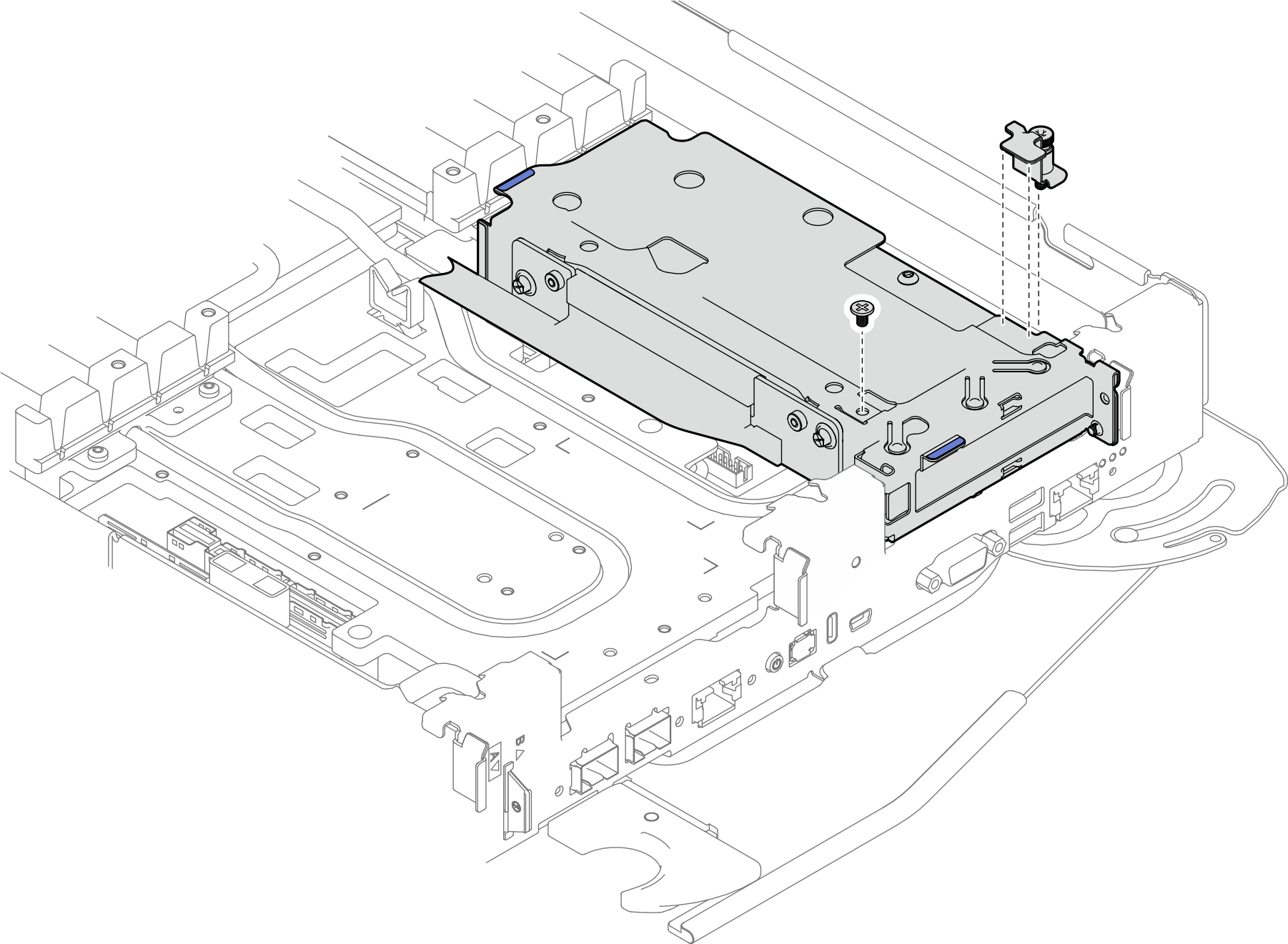

   그림 8. 라이저 어셈블리에 클램프 및 나사 설치
