正面硬盘和 PCIe 适配器配置

本节介绍 SC750 V4 支持的正面硬盘和 PCIe 适配器配置。

有关正面硬盘和 PCIe 适配器编号和配置的更多信息，请参阅以下内容。

在下图中，A 代表节点 A，B 代表节点 B。

正面硬盘配置​

  1. 单正面硬盘配置

    • E3.S 1T

    • E3.S 2T

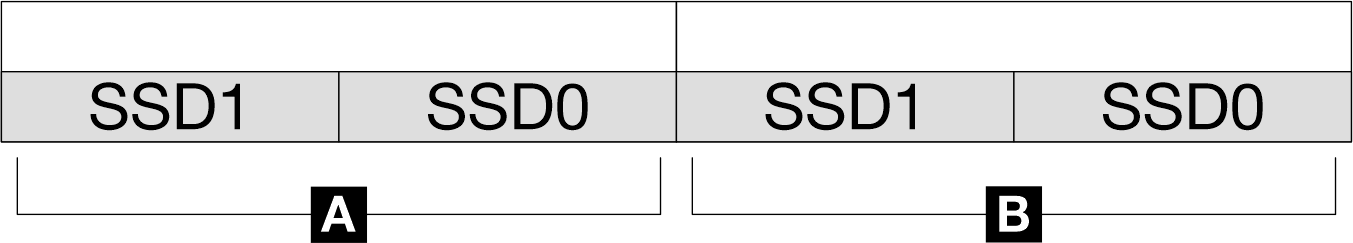

    图 1. E3.S 1T/E3.S 2T 单正面硬盘配置

  2. 双正面硬盘配置

    • E3.S 1T

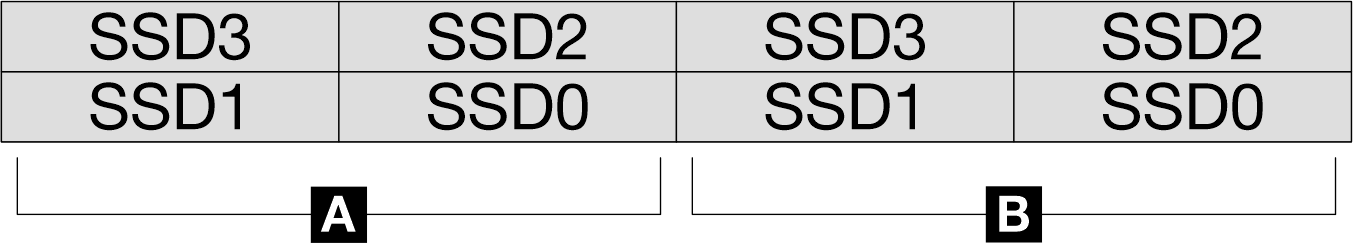

    图 2. E3.S 1T 双正面硬盘配置

PCIe 适配器配置​

  1. 独立 PCIe 配置

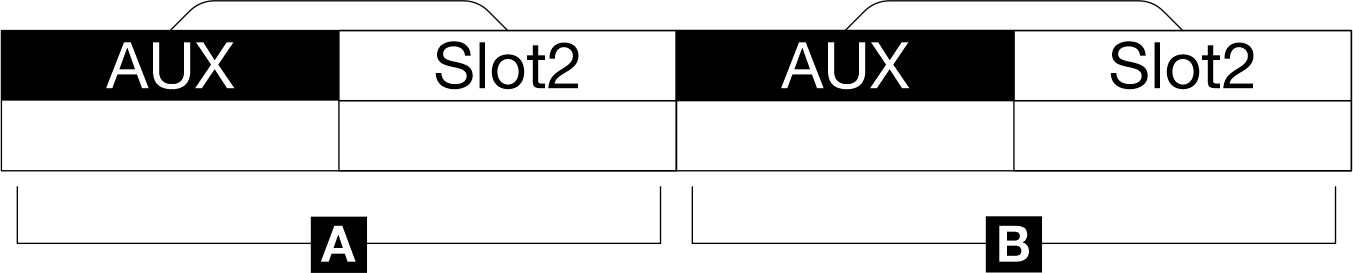

    图 3. 独立 PCIe 配置

  2. 插槽直连 PCIe 配置

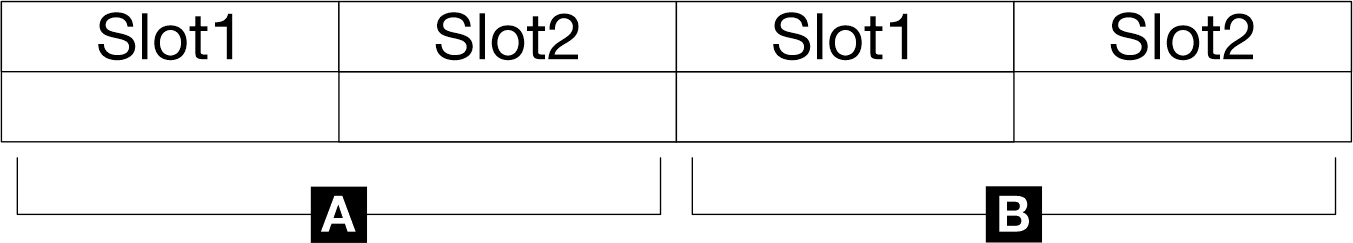

    图 4. 插槽直连 PCIe 配置

  3. 共享 I/O PCIe 配置

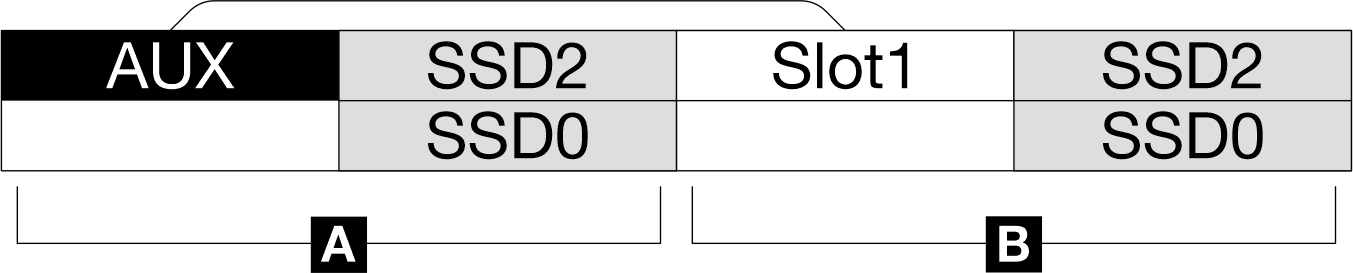

    图 5. 共享 I/O PCIe 配置 — 每个硬盘仓一个硬盘

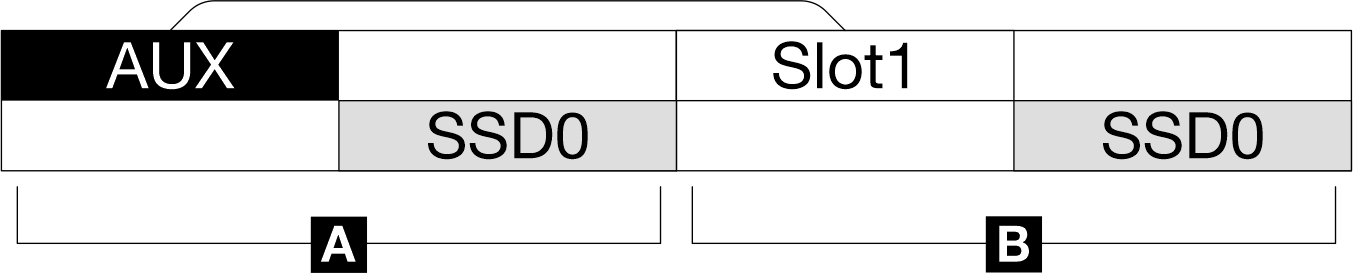

    图 6. 共享 I/O PCIe 配置 — 每个硬盘仓两个硬盘
