正面 LED
下图显示了解决方案正面的 LED。通过查看 LED 的状态，通常可以识别错误的来源。

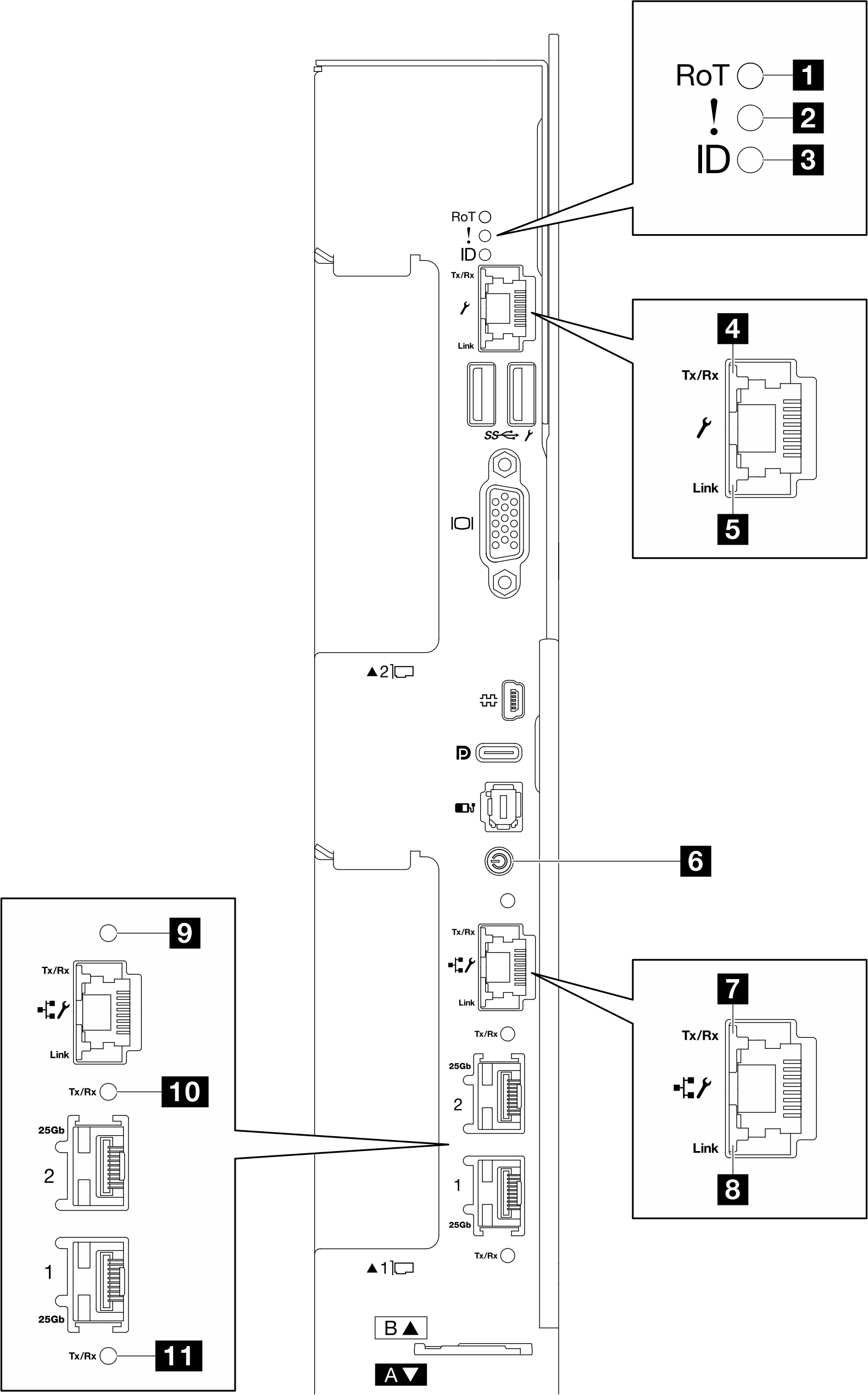

图 1. SC750 V4 托盘正面 LED
| 1 RoT LED | 7 1 Gb RJ45 以太网端口（共享 NIC）活动 LED（绿色） |
| 2 系统错误 LED（黄色） | 8 1 Gb RJ45 以太网端口（共享 NIC）链路 LED（绿色） |
| 3 标识 LED（蓝色） | 9 硬盘活动 LED（绿色） |
| 4 专用 XCC 管理接口（1 Gb RJ45）活动 LED（绿色） | 10 25 Gb 以太网端口链路和活动 LED（端口 2）（绿色） |
| 5 专用 XCC 管理接口（1 Gb RJ45）链路 LED（绿色） | 11 25 Gb 以太网端口链路和活动 LED（端口 1）（绿色） |
| 6 带 LED（绿色）的节点电源按钮 |
1 RoT LED：（TBD）
2 系统错误 LED（黄色）：此黄色 LED 点亮时，表示发生了系统错误。请查看 XCC 事件日志以获取其他信息。
3 标识 LED（蓝色）：此蓝色 LED 是从视觉上定位节点的标识。此 LED 也用作感应按钮。可使用 Lenovo XClarity Administrator 远程点亮此 LED。
4 专用 XCC 管理接口（1 Gb RJ45）活动 LED（绿色）：使用此绿色 LED 可辨别网络状态。
- 熄灭：节点未连接到 LAN。
- 闪烁：网络已连接并处于活动状态。
5 专用 XCC 管理接口（1 Gb RJ45）链路 LED（绿色）：使用此绿色 LED 可辨别网络状态。
- 熄灭：已断开网络链路。
- 点亮：已建立网络链路。
6 带 LED（绿色）的节点电源按钮：按此按钮可手动开启和关闭节点。电源 LED 的状态如下所示：
- 熄灭：未接通电源，或者电源转换站或 LED 本身出现故障。
- 快速闪烁（每秒 4 次）：节点已关闭，且未就绪，不能开启。电源按钮已禁用。这将持续约 5 到 10 秒。
- 缓慢闪烁（每秒 1 次）：节点已关闭，并且已准备就绪，可以开启。可以按电源按钮以开启节点。
- 点亮：节点已开启。
7 1 Gb RJ45 以太网端口（共享 NIC）活动 LED（绿色）：使用此绿色 LED 可辨别网络状态。
- 熄灭：节点未连接到 LAN。
- 闪烁：网络已连接并处于活动状态。
8 1 Gb RJ45 以太网端口（共享 NIC）链路 LED（绿色）：使用此绿色 LED 可辨别网络状态。
- 熄灭：已断开网络链路。
- 点亮：已建立网络链路。
9 硬盘活动 LED（绿色）：如果此 LED 点亮，则表示该硬盘已接通电源，但未在主动读写数据。如果 LED 闪烁，则说明正在访问该硬盘。
10 11 25 Gb 以太网端口链路和活动 LED（绿色）：使用此绿色 LED 可辨别网络状态。
- 熄灭：已断开网络连接。
- 闪烁：正在访问网络。
- 点亮：已建立网络连接。
