安装 7 毫米 NVMe 硬盘仓组合件
按以下信息安装硬盘仓组合件。
关于本任务
必备工具
请确保您手头有下列必备工具，以便妥善更换组件。
注意
确保 7 毫米 NVMe 硬盘已正确安装到硬盘仓组合件中。请参阅安装 7 毫米 NVMe 硬盘。
重要
间隙垫更换准则
有关间隙垫的位置和说明，请参阅间隙垫识别和位置。
在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。
小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
请转至 ThinkSystem SC750 V4 驱动程序和软件下载网站，查看适用于您的服务器的最新固件和驱动程序更新。
请参阅更新固件，了解有关固件更新工具的更多信息。
观看操作过程
- 关于此过程的视频请见 YouTube。
过程

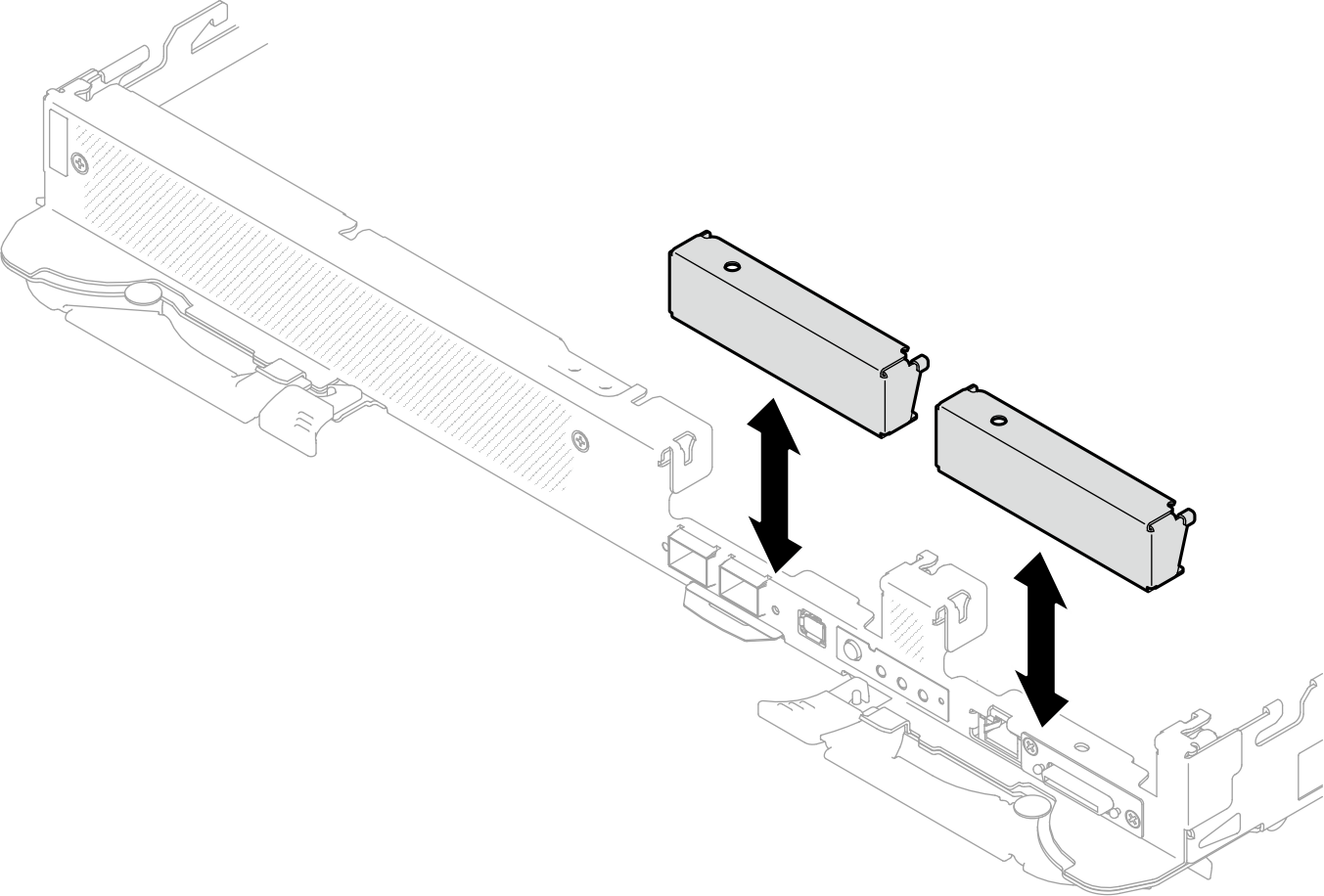

- 确保已安装空挡板填充件。如果未安装，请将其安装到节点。图 1. 安装空挡板填充件

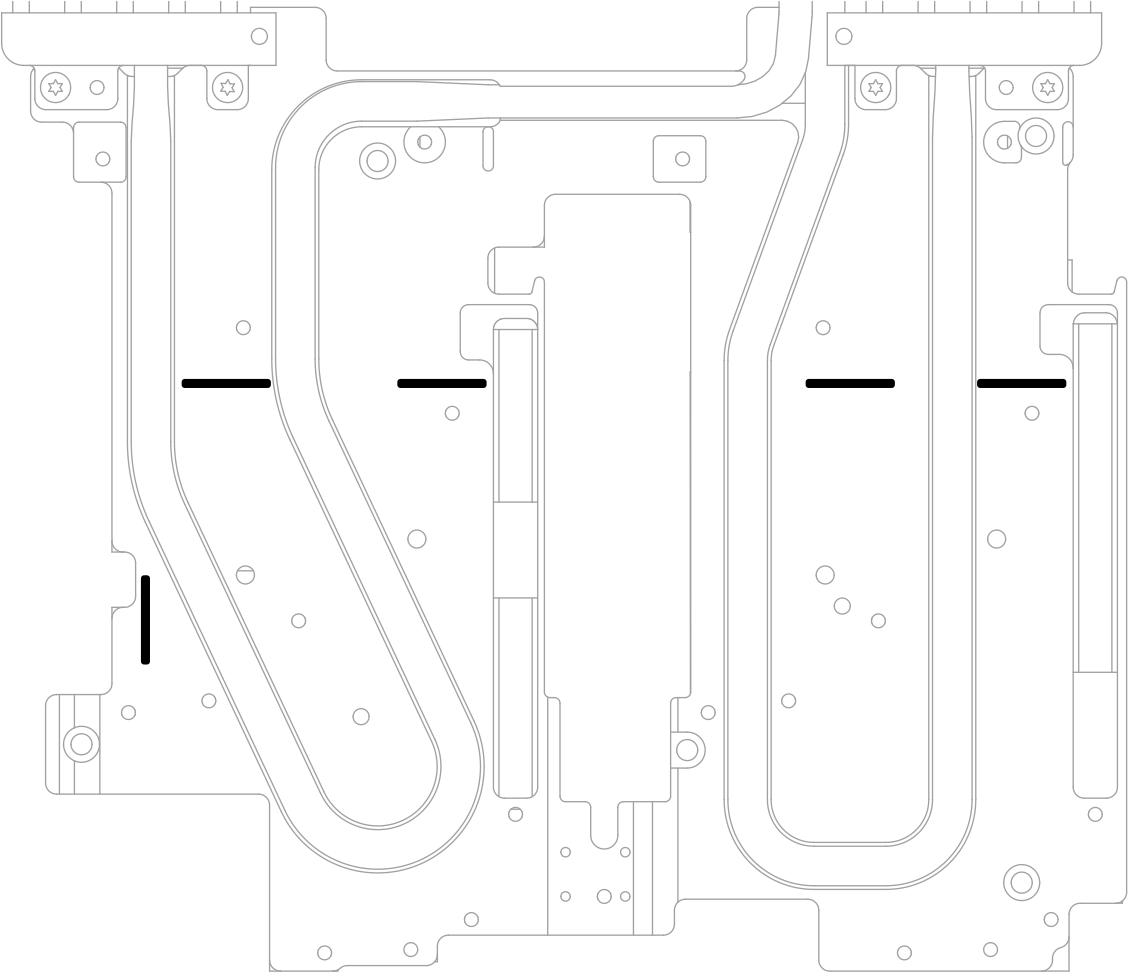

- 如果硬盘仓间隙垫损坏或缺失，请更换新的间隙垫。请参阅下图了解每个硬盘仓间隙垫的位置。请确保遵循间隙垫/油灰垫更换准则。注安装间隙垫时，请将间隙垫与水循环模块上的标记对齐。图 2. 水循环模块上的间隙垫对齐标记

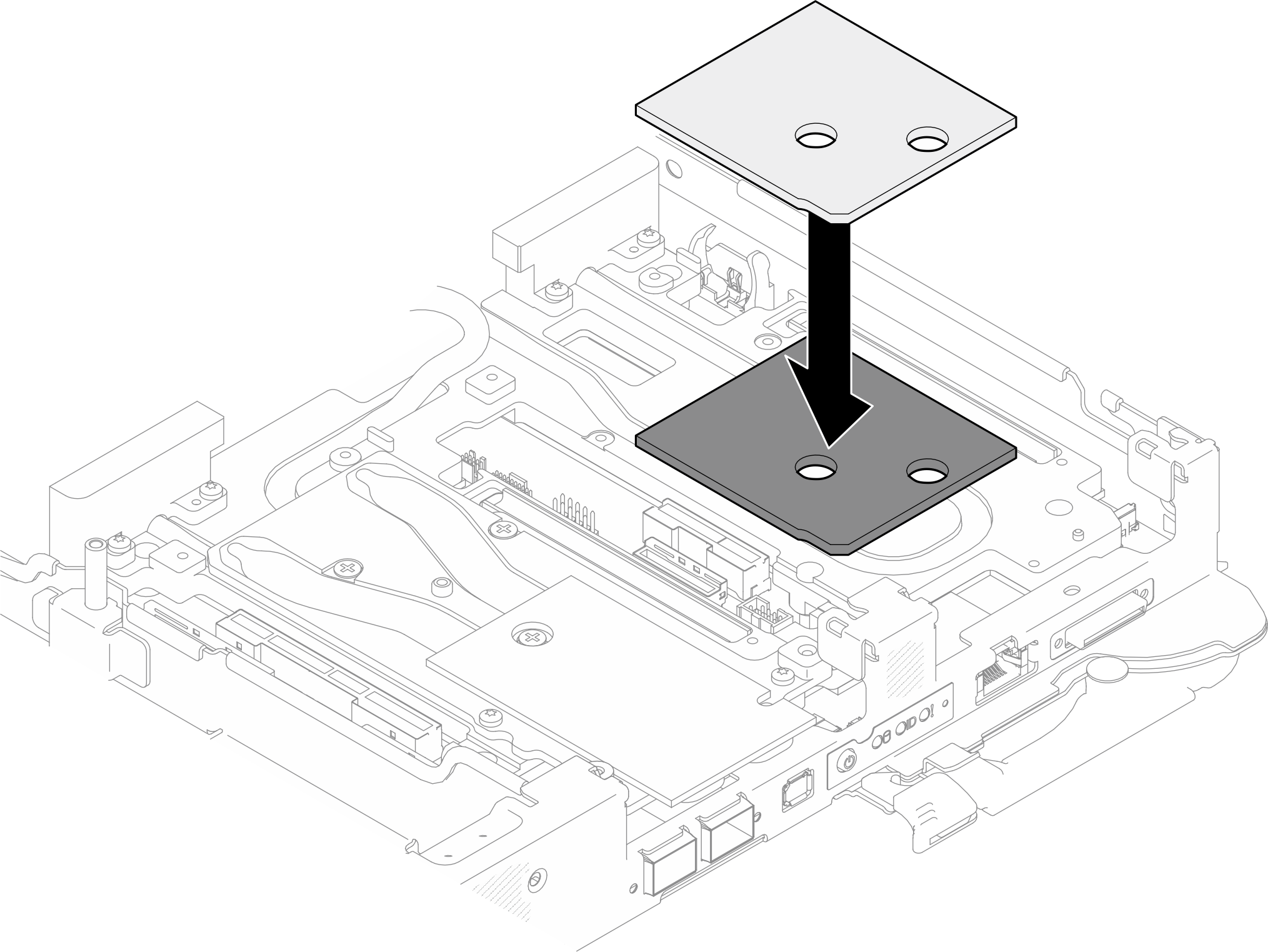

图 3. 更换间隙垫
- 安装硬盘仓组合件。
将硬盘组合件安装到节点中。
固定好 3 颗螺钉。
注下面的插图可能与您的硬件略有不同，但安装方法是一样的。

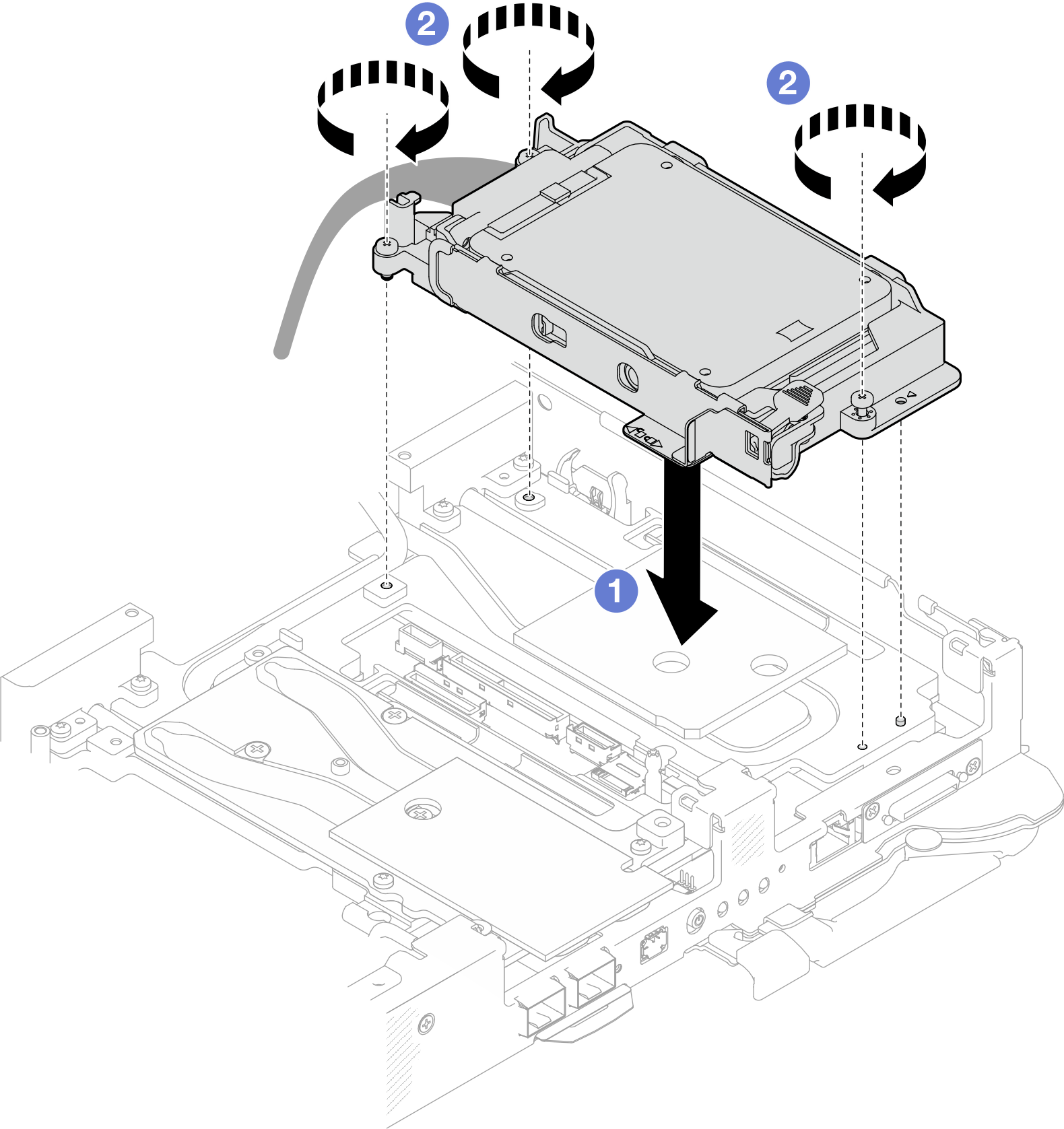

图 4. 安装 7 毫米 NVMe 硬盘仓组合件

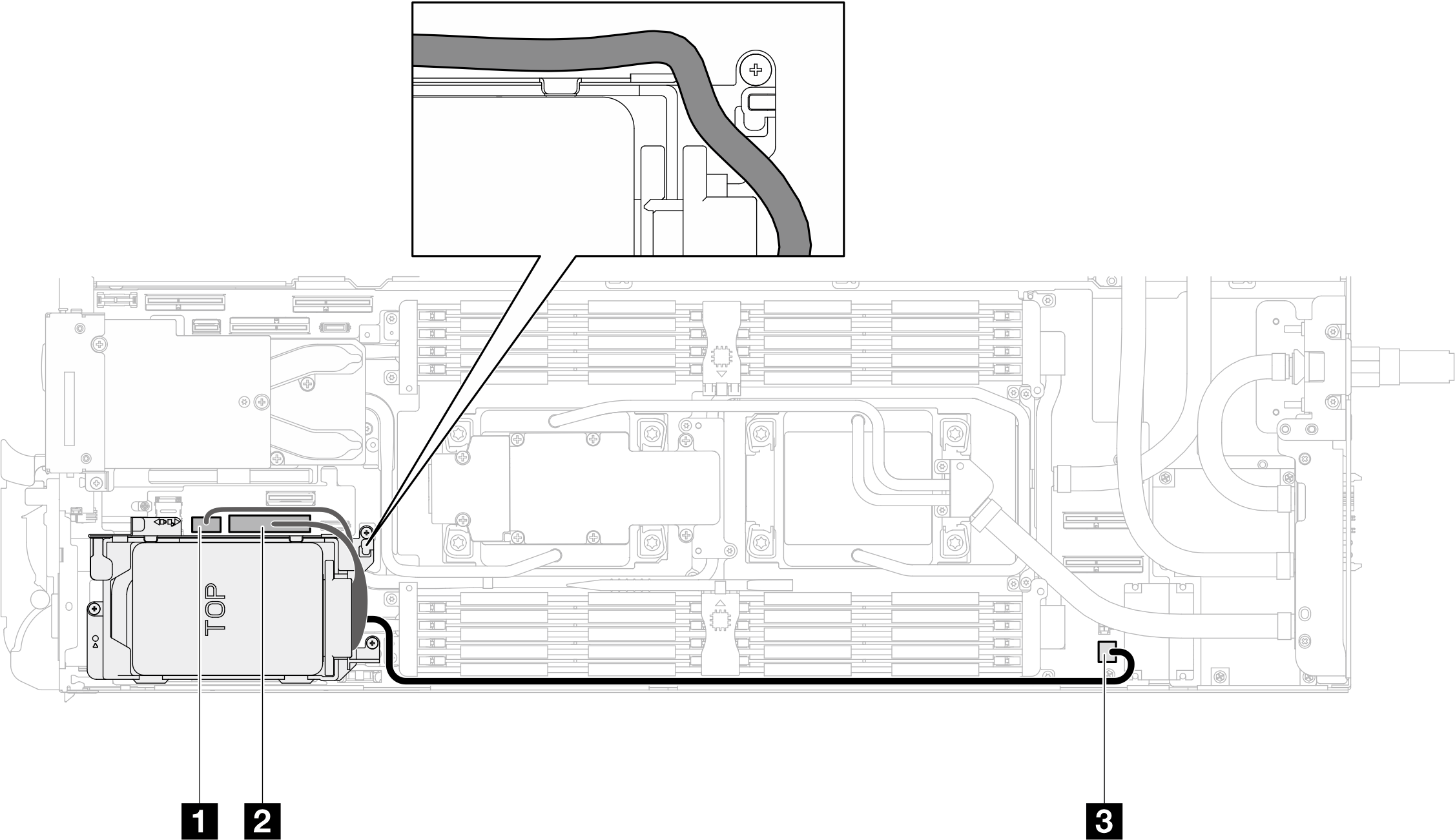

- 将硬盘组合件线缆连接到主板。图 5. 7 毫米 NVMe 硬盘组合件线缆布放
1 SATA 2-3 接口 2 NVMe 2-3 接口 3 硬盘电源接口 1
