安装 DIMM 散热条

按以下信息安装 DIMM 散热条。双侧散热内存条必须安装 DIMM 散热条。

关于本任务

必备工具

  • 适用于 T10 螺钉的螺丝刀

  • Storage Gap Pad Kit (SC750 V4) 和 Storage Gap Pad Kit (SC750 V4) （如果装有 E3.S 正面硬盘）。

  • CX7 Gap Pad (SC750 V4) （如果装有 ConnectX-7 NDR 200 适配器）。

  • CX7 Conduction Plate （如果装有 ConnectX-7 NDR 400 适配器）。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

注
如果系统安装了单侧散热内存条，请从水循环模块上卸下所有 DIMM 外盖；然后，卸下横梁，请参阅卸下横梁。
图 1. 卸下 DIMM 外盖
DIMM cover removal

安装 DIMM 散热条。

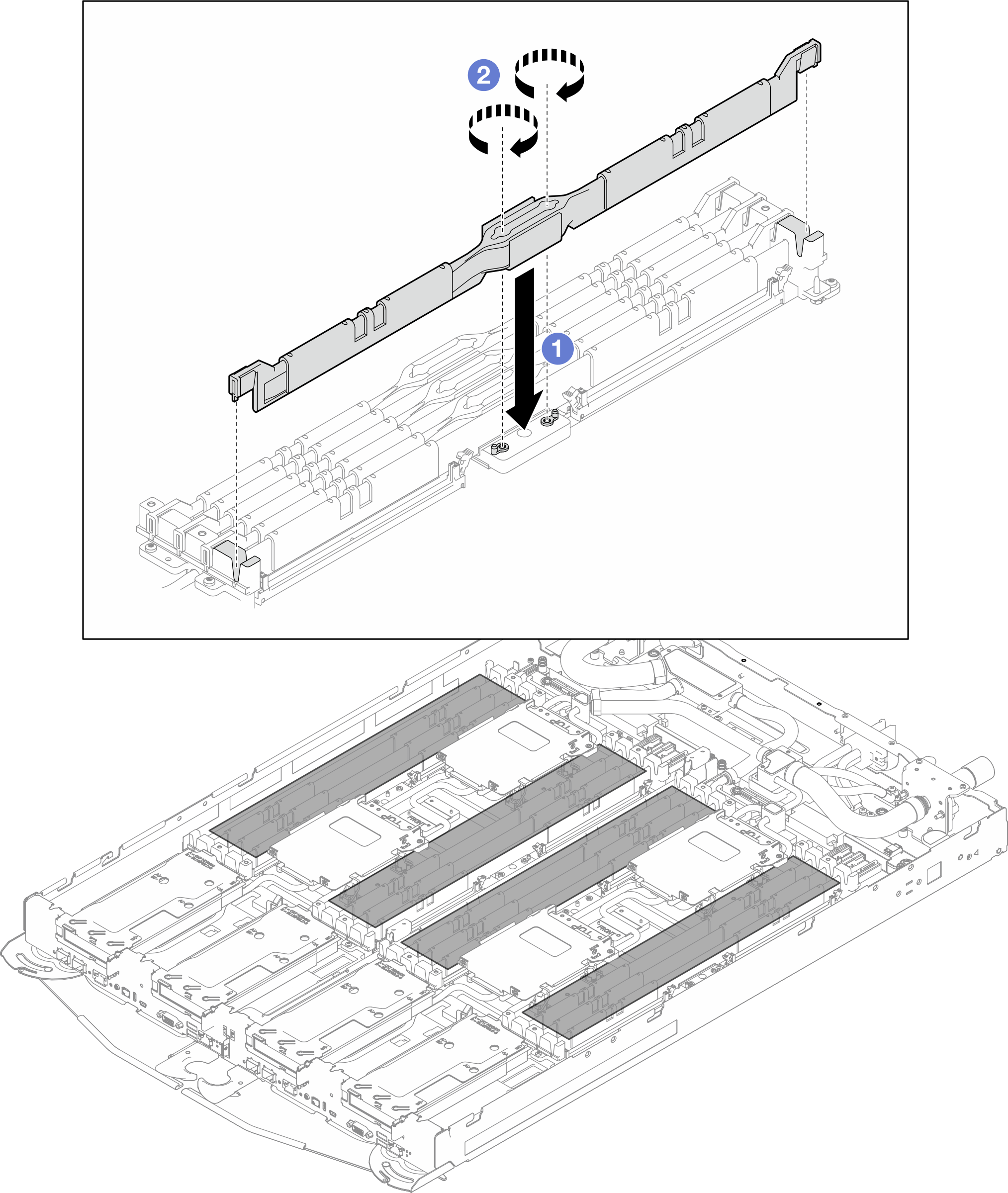

  1. 将 DIMM 散热条安装到水循环模块中。
  2. 安装两颗 T10 螺钉以将 DIMM 散热条固定在水循环模块上。
    注意
    确保在每个节点中安装 8 根散热条。托盘中总共应安装 16 根散热条。


完成之后

  1. 安装 PCIe 适配器转接卡架。请参阅安装 ConnectX-7 NDR 200 适配器转接卡组合件或安装 ConnectX-7 NDR 400 适配器转接卡组合件。

  2. 安装正面 E3.S 硬盘仓。请参阅安装 E3.S 正面硬盘仓组合件。

  3. 安装横梁。请参阅安装横梁。

  4. 安装需要双侧散热的内存条。请参阅安装内存条（双侧散热）。

  5. 安装 DIMM 梳。请参阅安装 DIMM 梳。

  6. 安装托盘外盖。请参阅安装托盘外盖。

  7. 将托盘装入机柜。请参阅在机柜中安装托盘。

  8. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  9. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
