安装硬盘仓组合件

按以下信息安装硬盘仓组合件。

关于本任务

必备工具

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 确保已安装空挡板填充件。如果未安装，请将其安装到节点。
    图 1. 安装空挡板填充件
    Blank bezel filler installation
  2. 如果位于硬盘仓背面的间隙垫损坏或脱落，请更换新的间隙垫。请确保遵循间隙垫/油灰垫更换准则。

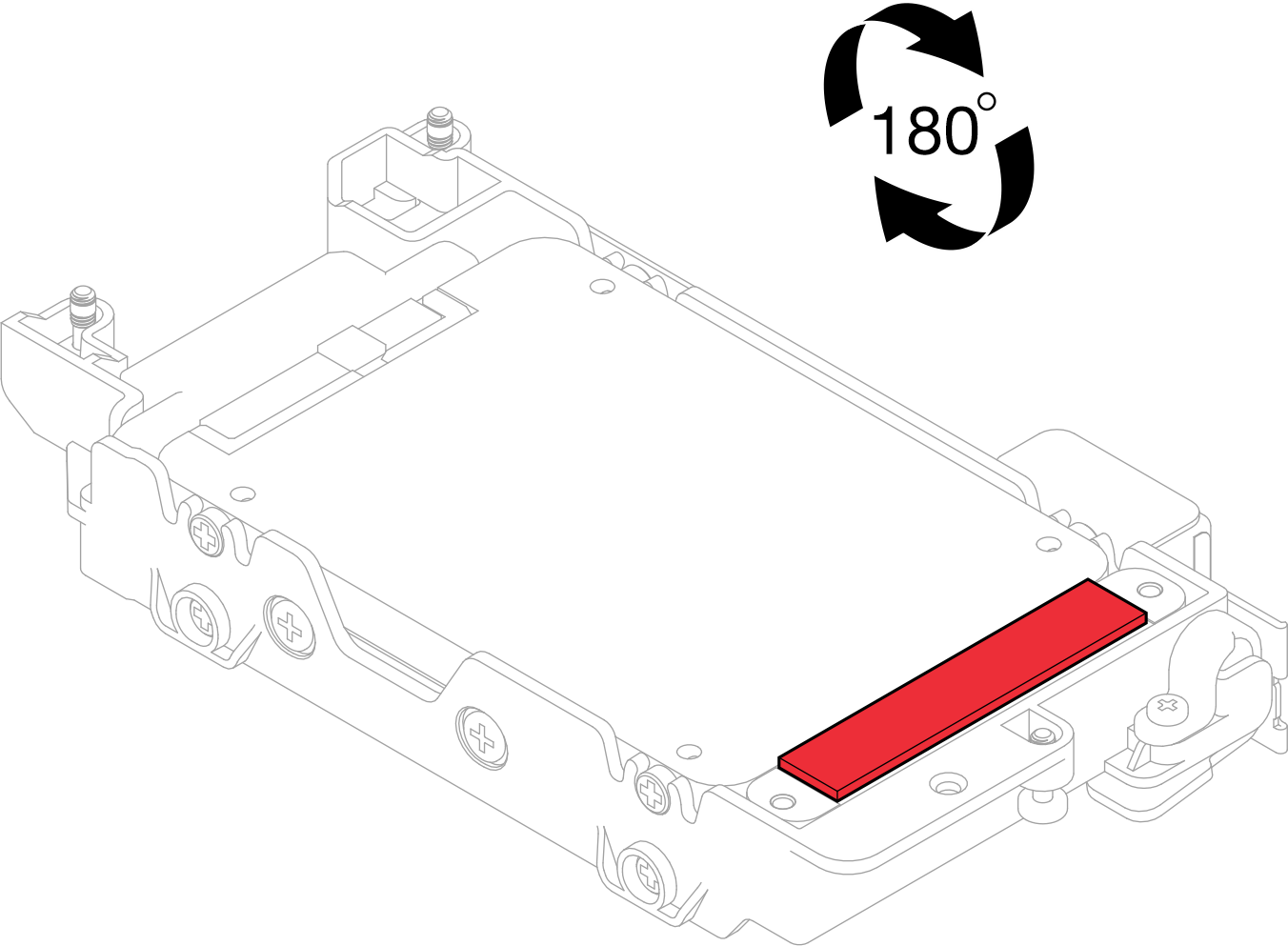

    图 2. 间隙垫位置
    Gap pad location
  3. 如果硬盘仓间隙垫损坏或脱落，请更换新的间隙垫。请参阅下图了解每个硬盘仓间隙垫的位置。请确保遵循间隙垫/油灰垫更换准则。
    注
    安装间隙垫时，请将间隙垫与水循环模块上的标记对齐。
    图 3. 水循环模块上的间隙垫对齐标记
    Markings on water loop for gap pad alignment

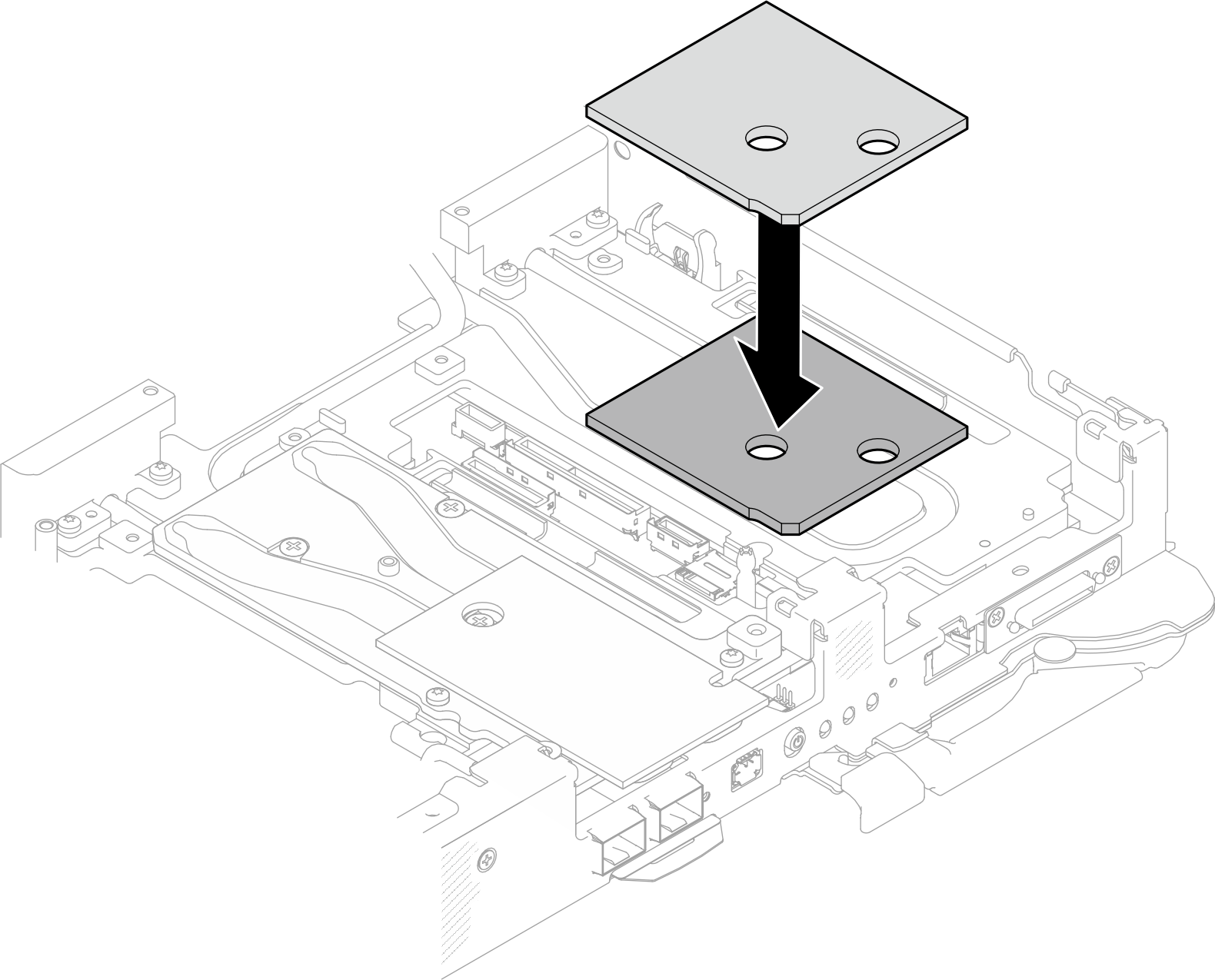

    图 4. 更换间隙垫
    Replacing gap pad
  4. 安装硬盘仓组合件。
    1. 将硬盘组合件安装到节点中。
    2. 固定好 3 颗螺钉。

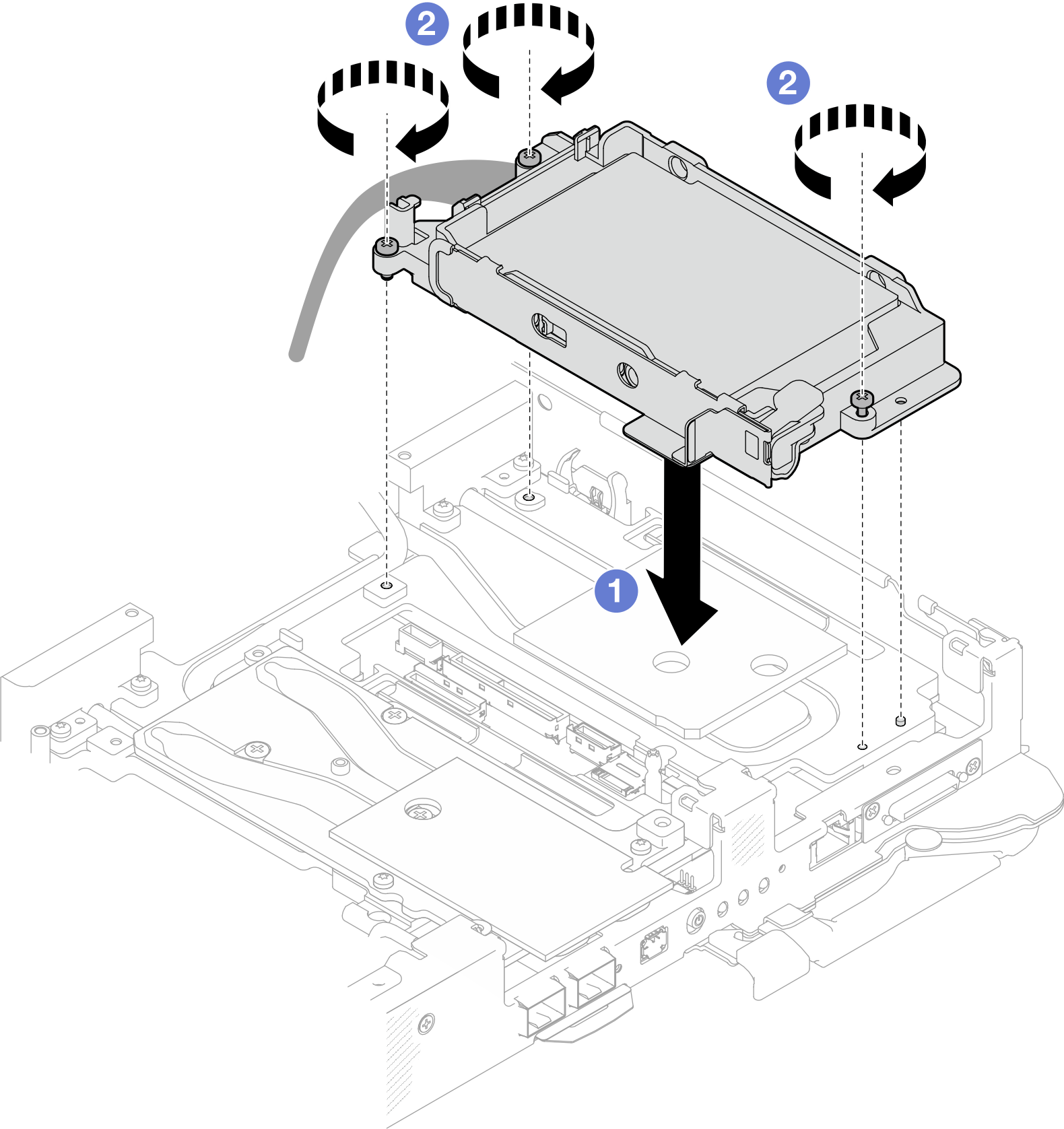

    图 5. 安装单 15 毫米硬盘仓组合件
    One 15 mm drive cage assembly installation

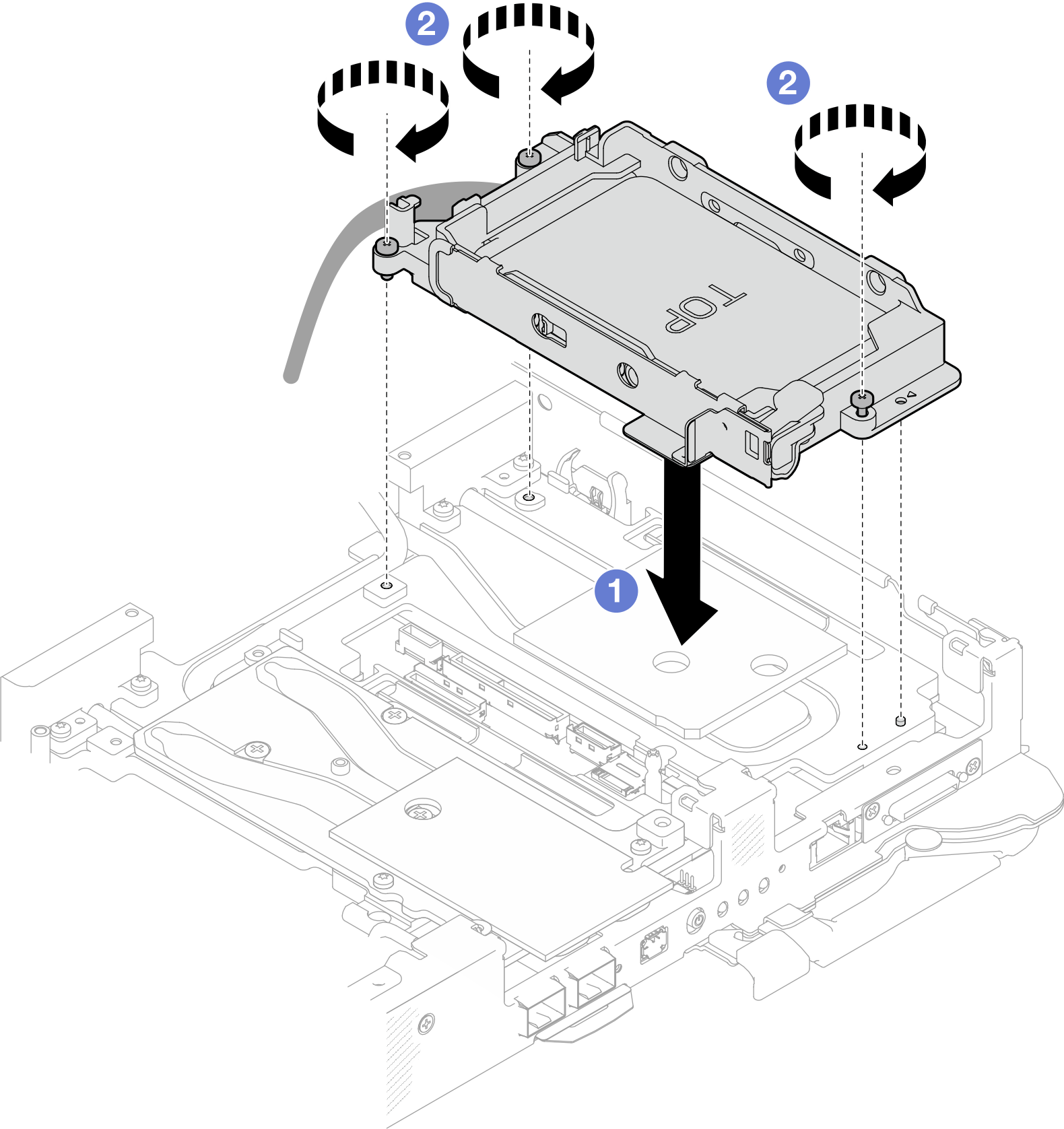

    图 6. 安装单 7 毫米硬盘仓组合件
    One 7 mm drive cage assembly installation

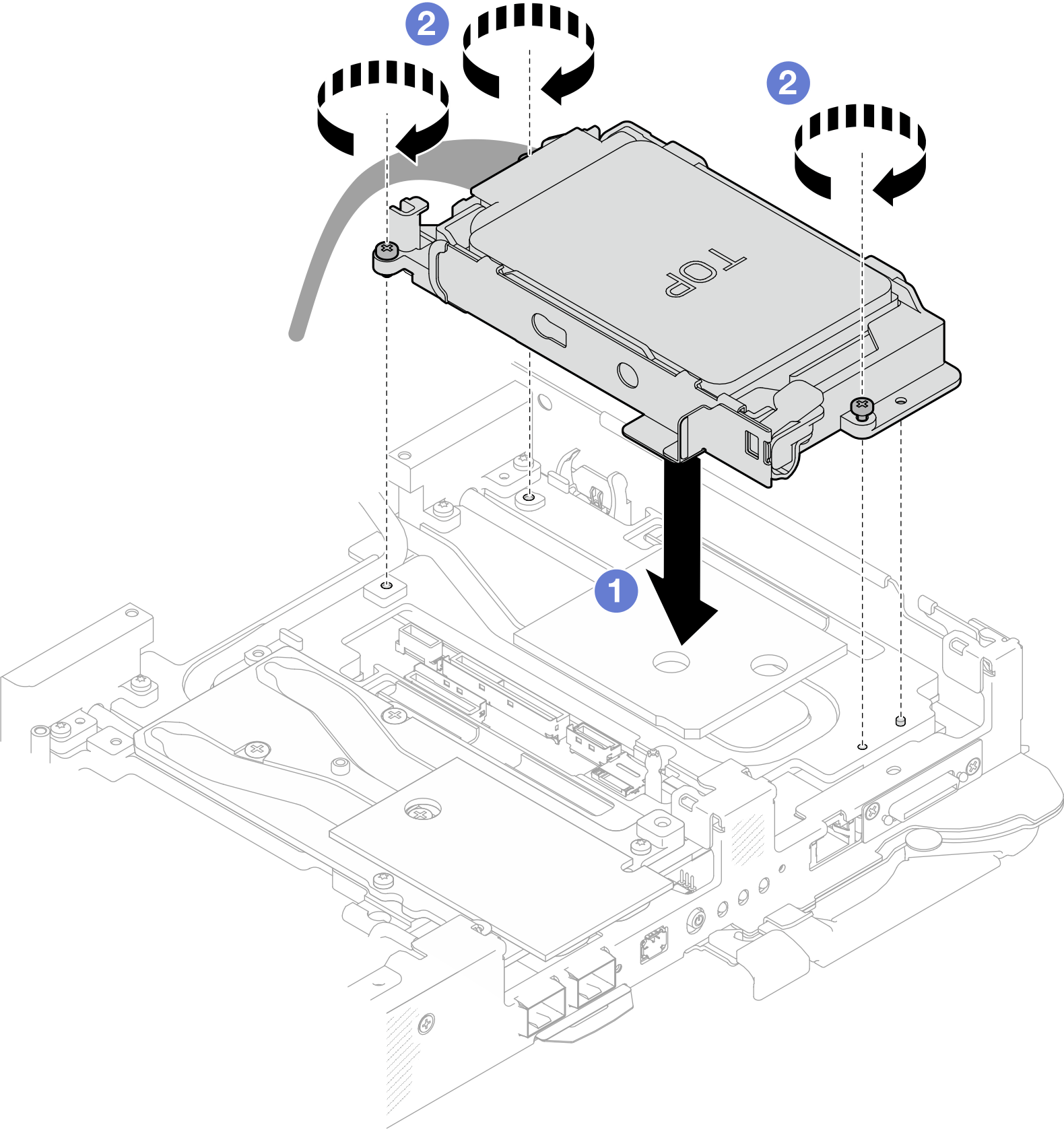

    图 7. 安装双 7 毫米硬盘仓组合件
    Two 7 mm drive cage assembly installation
  5. 将硬盘组合件线缆连接到主板，然后如下图所示布放线缆。
    图 8. 硬盘组合件线缆布放
    Drive assembly cable installation
    1 SATA 2-3 接口
    2 NVMe 2-3 接口
    3 硬盘电源接口 1
完成之后

  1. 安装横梁。请参阅安装横梁。

  2. 安装托盘外盖。请参阅安装托盘外盖。

  3. 将托盘装入机柜。请参阅在机柜中安装托盘。

  4. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  5. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
