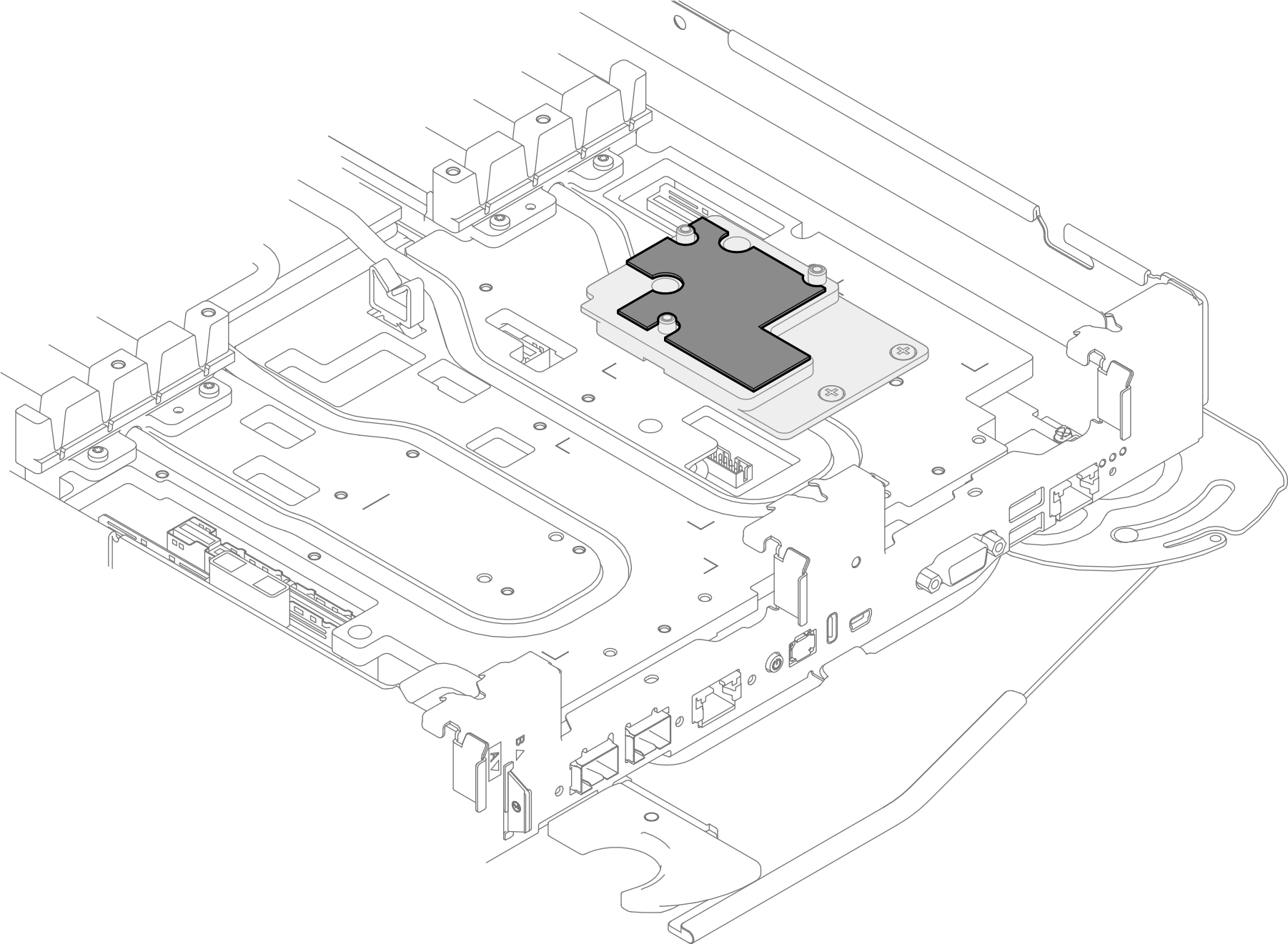

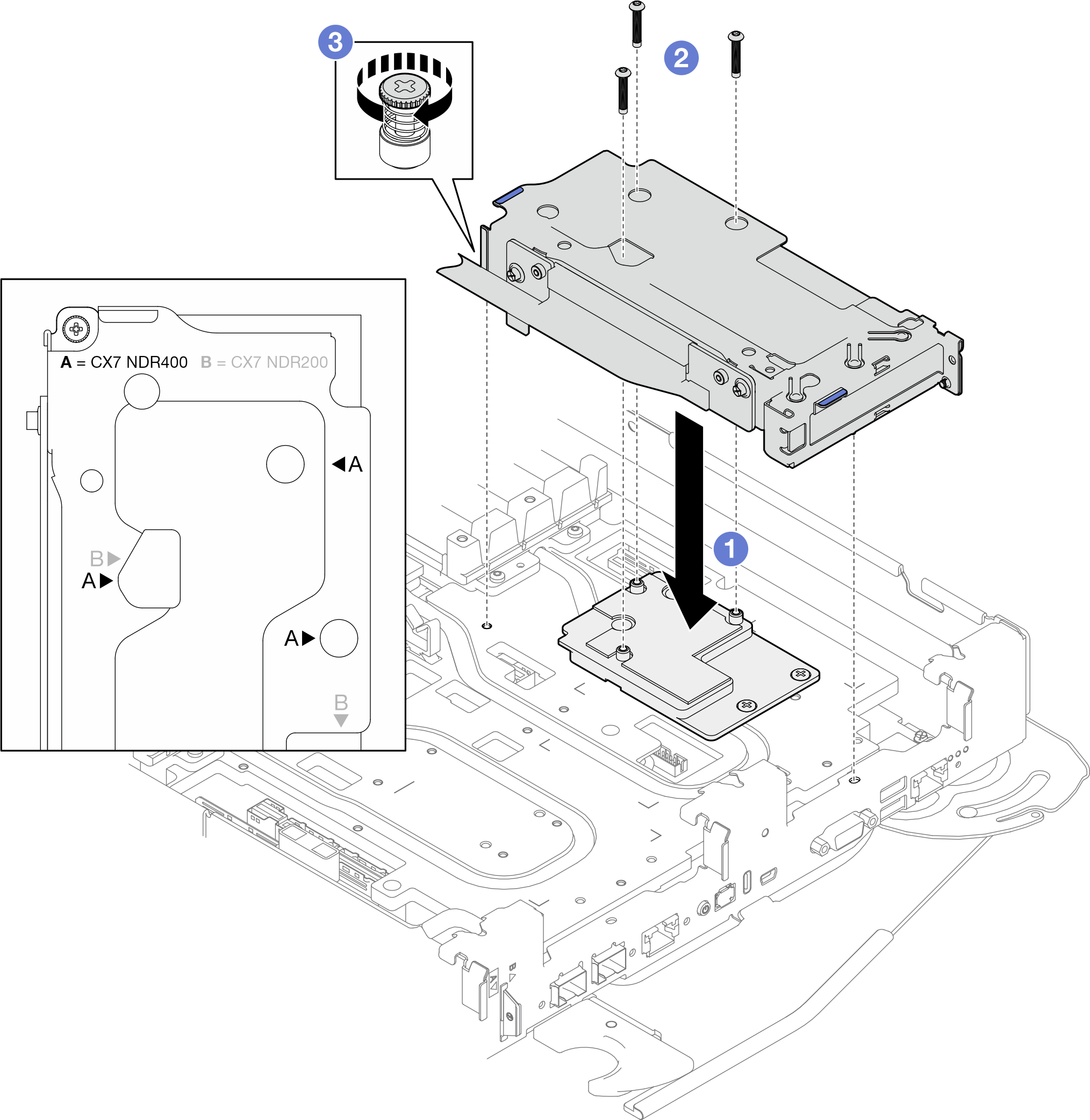

硬件更换过程更换托盘中的组件(仅限经过培训的技术人员)更换 ConnectX-7 NDR 400 适配器转接卡组合件安装 ConnectX-7 NDR 400 适配器转接卡组合件安装 ConnectX-7 NDR 400 适配器转接卡组合件按以下信息安装 ConnectX-7 NDR 400 适配器转接卡组合件。关于本任务必备工具适用于 T10 和 PH1 螺钉的螺丝刀Waterloop Miscellaneous Kit (SC750 V4) 。CX7 Gap Pad (SC750 V4) CX7 Conduction Plate (如果是首次安装 ConnectX-7 NDR 400)重要间隙垫更换准则有关间隙垫的位置和说明,请参阅间隙垫识别和位置。在更换间隙垫之前,请使用酒精清洁垫轻轻地清洁表面。小心地握住间隙垫,以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。注意请阅读安装准则和安全检查核对表以确保操作安全。关闭要执行任务的相应 DWC 托盘。从机柜上拔下所有外部线缆。如果 QSFP 线缆已连接至解决方案,请用力将这些线缆拔下。观看操作过程关于此过程的视频请见 YouTube。过程每种 PCIe 配置的 PCIe 转接卡组合件的安装规则都不同:独立、插槽直连和共享 I/O。选择安装 PCIe 转接卡组合件的转接卡插槽时,请确保参考正面硬盘和 PCIe 适配器配置中所述的规则。确保将正确类型的 PCIe 转接卡架安装到相应的转接卡插槽中。注插槽 1 和插槽 2 中安装的 PCIe 转接卡架类型不同。请参阅下图以了解 PCIe 转接卡架的正确安装。 转接卡架类型插槽编号1 转接卡架(带有线转接卡)PCIe 插槽 22 标准转接卡架PCIe 插槽 1图 1. 适用于插槽 1 和插槽 2 的 PCIe 转接卡架类型如果安装了空挡板填充件,请将其卸下。图 2. 卸下空挡板填充件如果先前卸下了接口板,请将接口板安装到水循环模块上。将接口板与水循环模块上的两个导销(下图中以圆圈标记)对齐。图 3. PCIe 适配器接口板的导销将接口板放在水循环模块上;然后,安装四颗 PH1 螺钉。图 4. 安装 ConnectX-7 NDR 400 转接卡组合件接口板将接口板上的一次性间隙垫更换为新的间隙垫。请确保遵循间隙垫/油灰垫更换准则。图 5. ConnectX-7 NDR 400 转接卡组合件接口板一次性间隙垫安装 ConnectX-7 NDR 400 转接卡组合件。 将 ConnectX-7 转接卡组合件安装到水循环模块上。 将三颗 T10 螺钉安装到转接卡架上标有 A 的螺钉孔中。 拧紧松不脱螺钉以将转接卡组合件固定到水循环模块。图 6. 安装 ConnectX-7 NDR 400 转接卡组合件图 7. 转接卡架上标有 A 的螺钉孔完成之后对于共享 I/O 或插槽直连配置,请将线缆连接到主板。请参阅内部线缆布放。安装横梁。请参阅安装横梁。安装托盘外盖。请参阅安装托盘外盖。将托盘装入机柜。请参阅在机柜中安装托盘。将所有需要的外部线缆连接到解决方案。注用力将 QSFP 线缆连接到解决方案。检查各节点上的电源 LED,确保其从快速闪烁转变为缓慢闪烁,表示所有节点已准备好打开电源。提供反馈
