安装 ConnectX-7 NDR 200 适配器转接卡组合件

按以下信息安装 ConnectX-7 NDR 200 适配器转接卡组合件。

关于本任务

必备工具

  • 适用于 T10 和 PH1 螺钉的螺丝刀

  • Waterloop Miscellaneous Kit (SC750 V4) 。

  • CX7 NDR200 Gap Pad (SC750 V4)

  • CX7 NDR200 Conduction Plate （如果是首次安装 ConnectX-7 NDR 200）

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 每种 PCIe 配置的 PCIe 转接卡组合件的安装规则都不同：独立、插槽直连和共享 I/O。选择安装 PCIe 转接卡组合件的转接卡插槽时，请确保参考正面硬盘和 PCIe 适配器配置中所述的规则。
  2. 确保将正确类型的 PCIe 转接卡架安装到相应的转接卡插槽中。
    注
    插槽 1 和插槽 2 中安装的 PCIe 转接卡架类型不同。请参阅下图以了解 PCIe 转接卡架的正确安装。
    转接卡架类型插槽编号
    1 转接卡架（带有线转接卡）PCIe 插槽 2
    2 标准转接卡架PCIe 插槽 1
    图 1. 适用于插槽 1 和插槽 2 的 PCIe 转接卡架类型
    Types of PCIe riser installed in slot 1 and slot 2
  3. 如果安装了空挡板填充件，请将其卸下。
    图 2. 卸下空挡板填充件
    Blank bezel filler removal
  4. 如果先前卸下了接口板，请将接口板安装到水循环模块上。
    1. 将接口板与水循环模块上的两个导销（下图中以圆圈标记）对齐。
      图 3. PCIe 适配器接口板的导销

    2. 将接口板放在水循环模块上；然后，安装六角螺钉和五颗 PH1 螺钉。

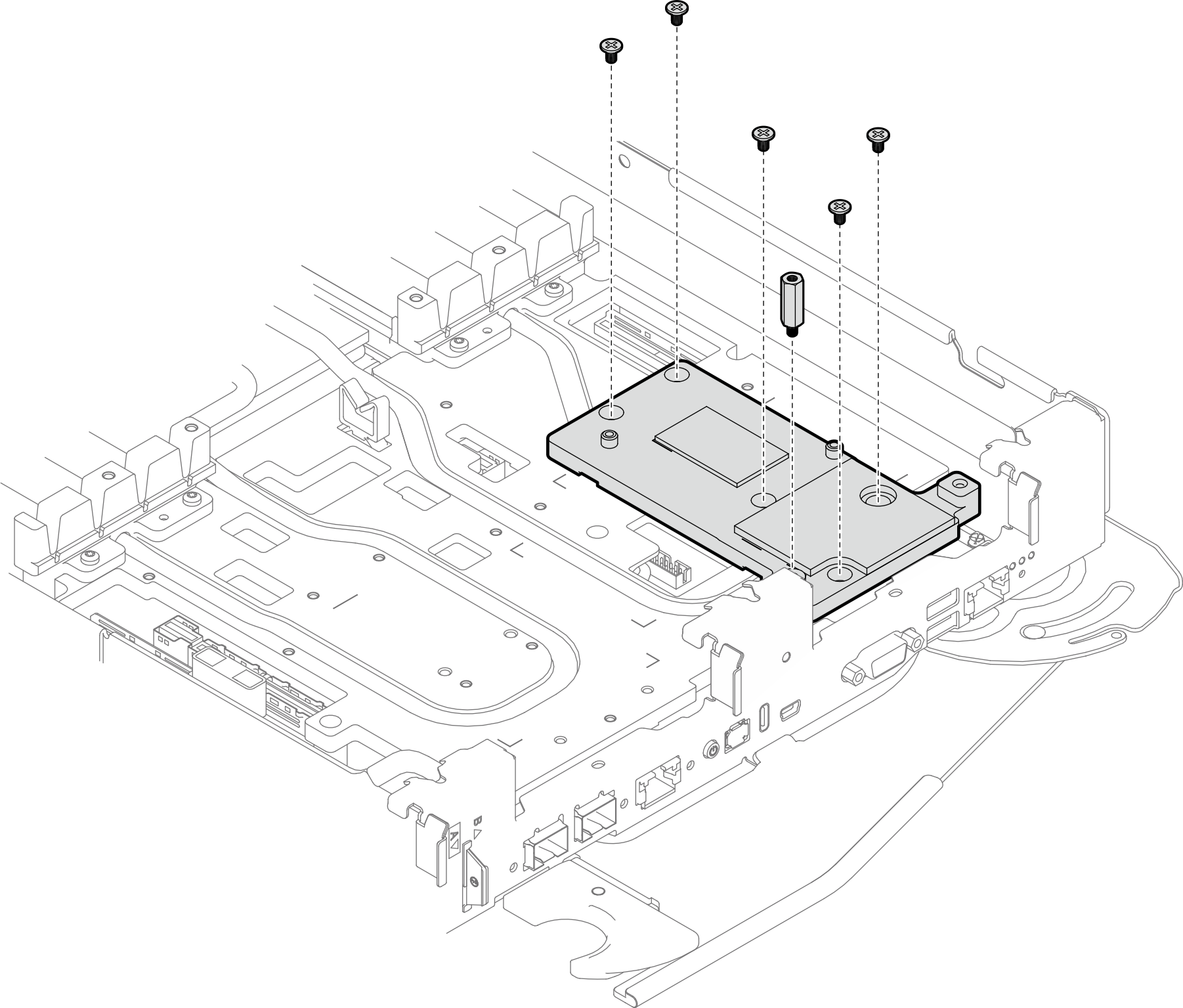

      图 4. 安装 ConnectX-7 NDR 200 转接卡组合件接口板
      Interface plate installation
  5. 将接口板上的一次性间隙垫更换为新的间隙垫。请确保遵循间隙垫/油灰垫更换准则。

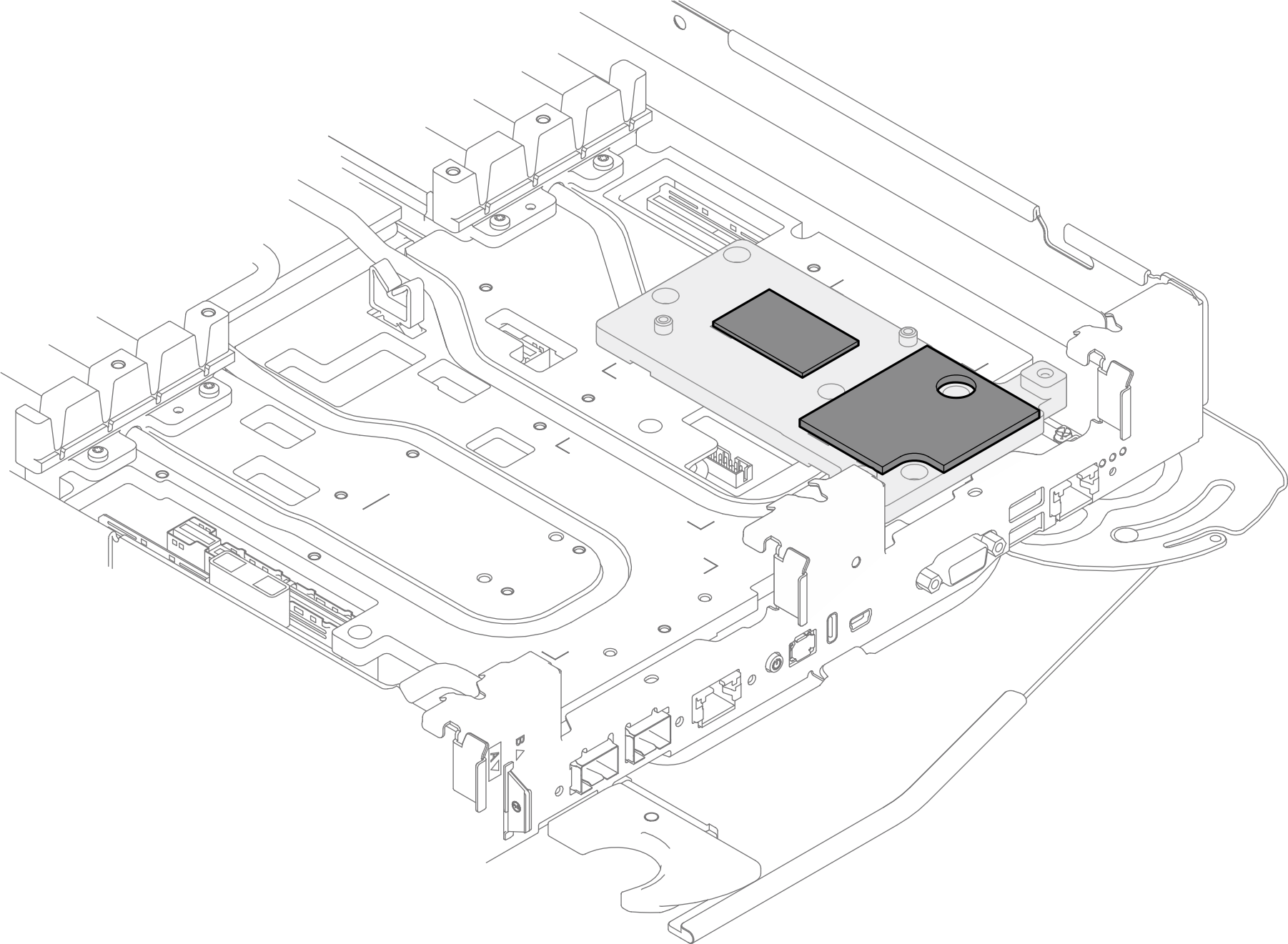

    图 5. ConnectX-7 NDR 200 转接卡组合件接口板间隙垫
    Interface plate putty pad for CX-6 riser
  6. 安装 ConnectX-7 NDR 200 转接卡组合件。
    1. 将 ConnectX-7 转接卡组合件安装到水循环模块上。
    2. 将三颗 T10 螺钉安装到转接卡架上标有 B 的螺钉孔中。
    3. 拧紧松不脱螺钉以将转接卡组合件固定到水循环模块。

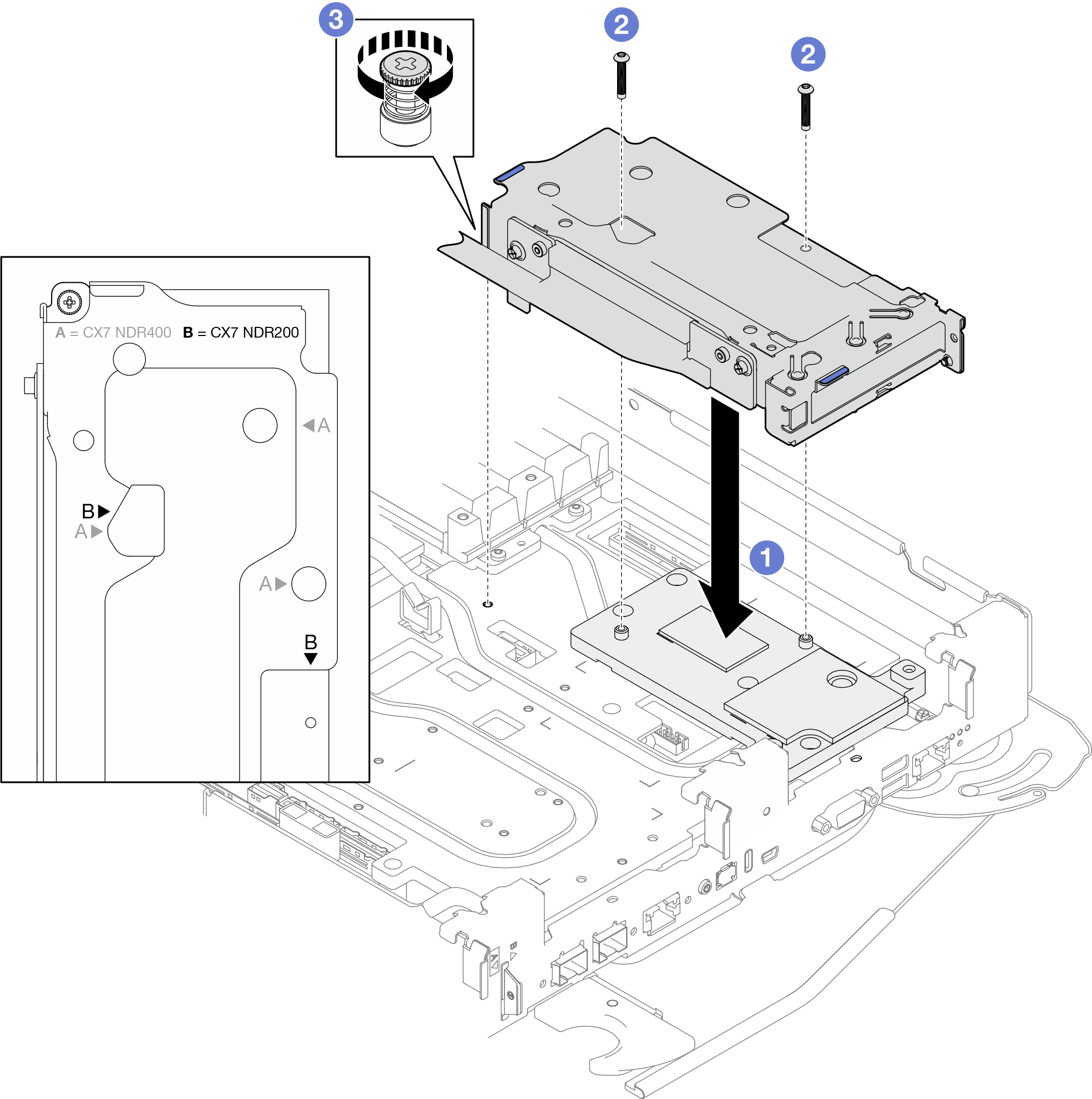

    图 6. 安装 ConnectX-7 NDR 200 转接卡组合件

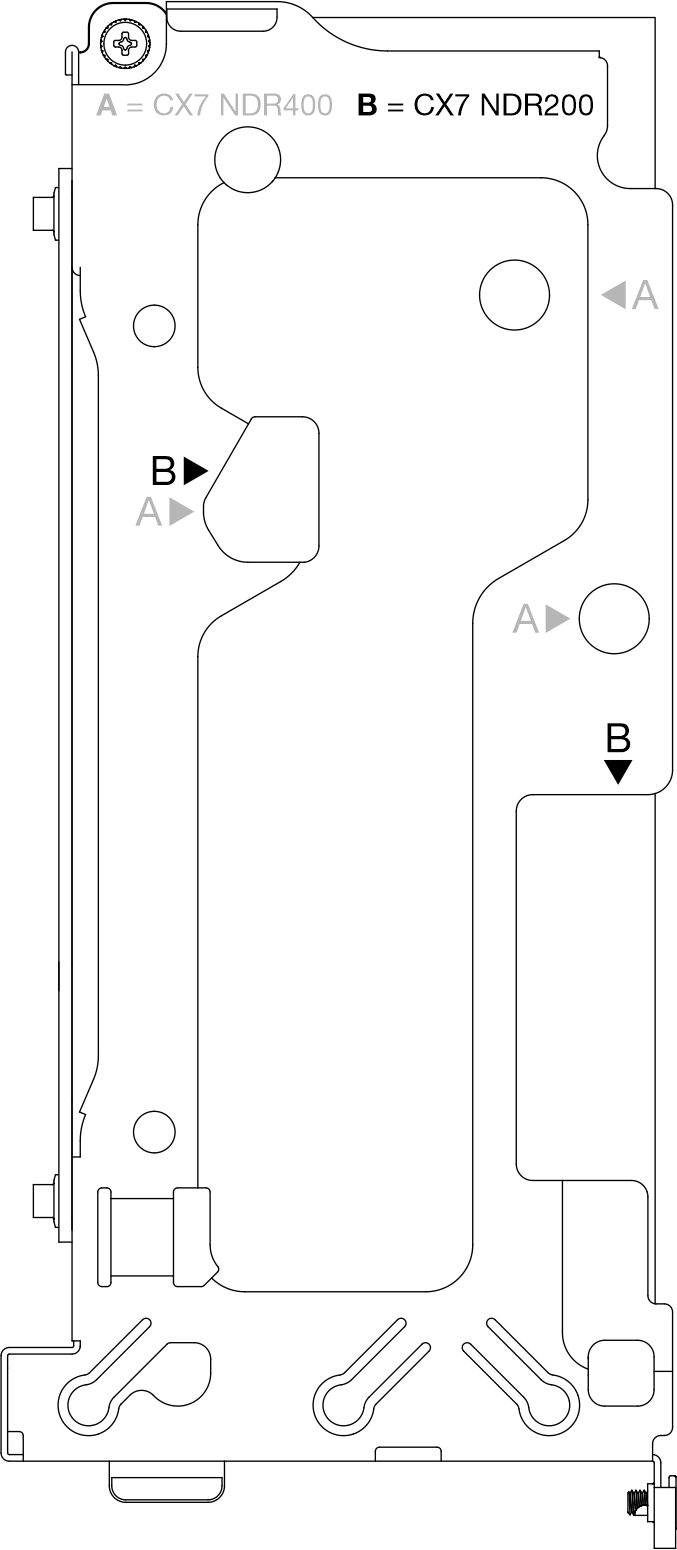

    图 7. 转接卡架上标有 B 的螺钉孔

  7. 将夹持支架安装到转接卡组合件上，然后拧紧松不脱螺钉将其固定。将螺钉安装到转接卡组合件的正面。

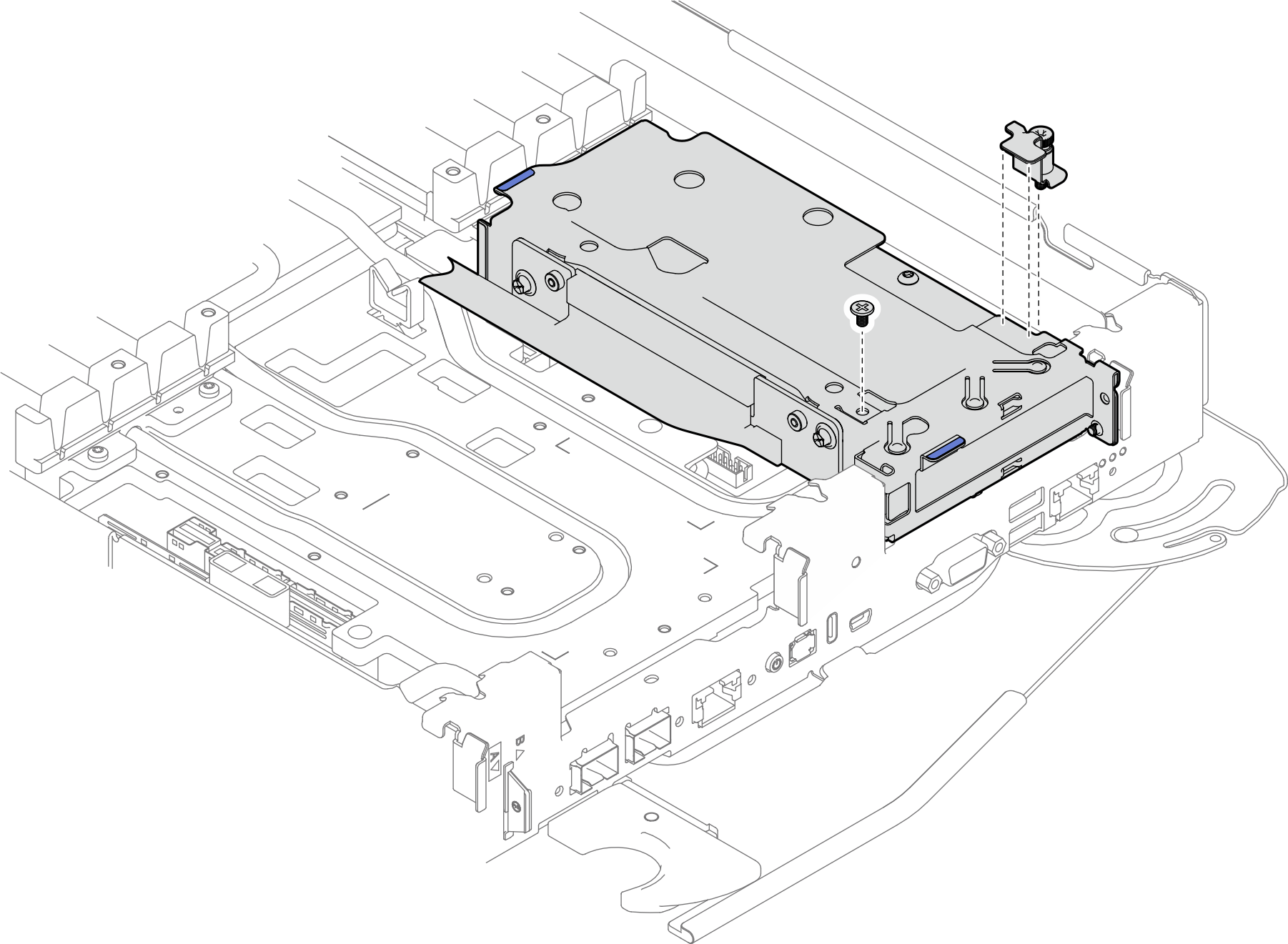

    图 8. 将夹具和螺钉安装到转接卡组合件上

完成之后

  1. 对于共享 I/O 或插槽直连配置，请将线缆连接到主板。请参阅内部线缆布放。

  2. 安装横梁。请参阅安装横梁。

  3. 安装托盘外盖。请参阅安装托盘外盖。

  4. 将托盘装入机柜。请参阅在机柜中安装托盘。

  5. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  6. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
