安装 E3.S 1T 双正面硬盘

按以下信息安装 E3.S 1T 双正面硬盘。

过程

1. 安装顶部散热型硬盘。（要安装底部散热型硬盘，请参阅步骤 2。）
   1. 安装第一个顶部散热型硬盘。确保硬盘接口位置与下图所示的位置相同。

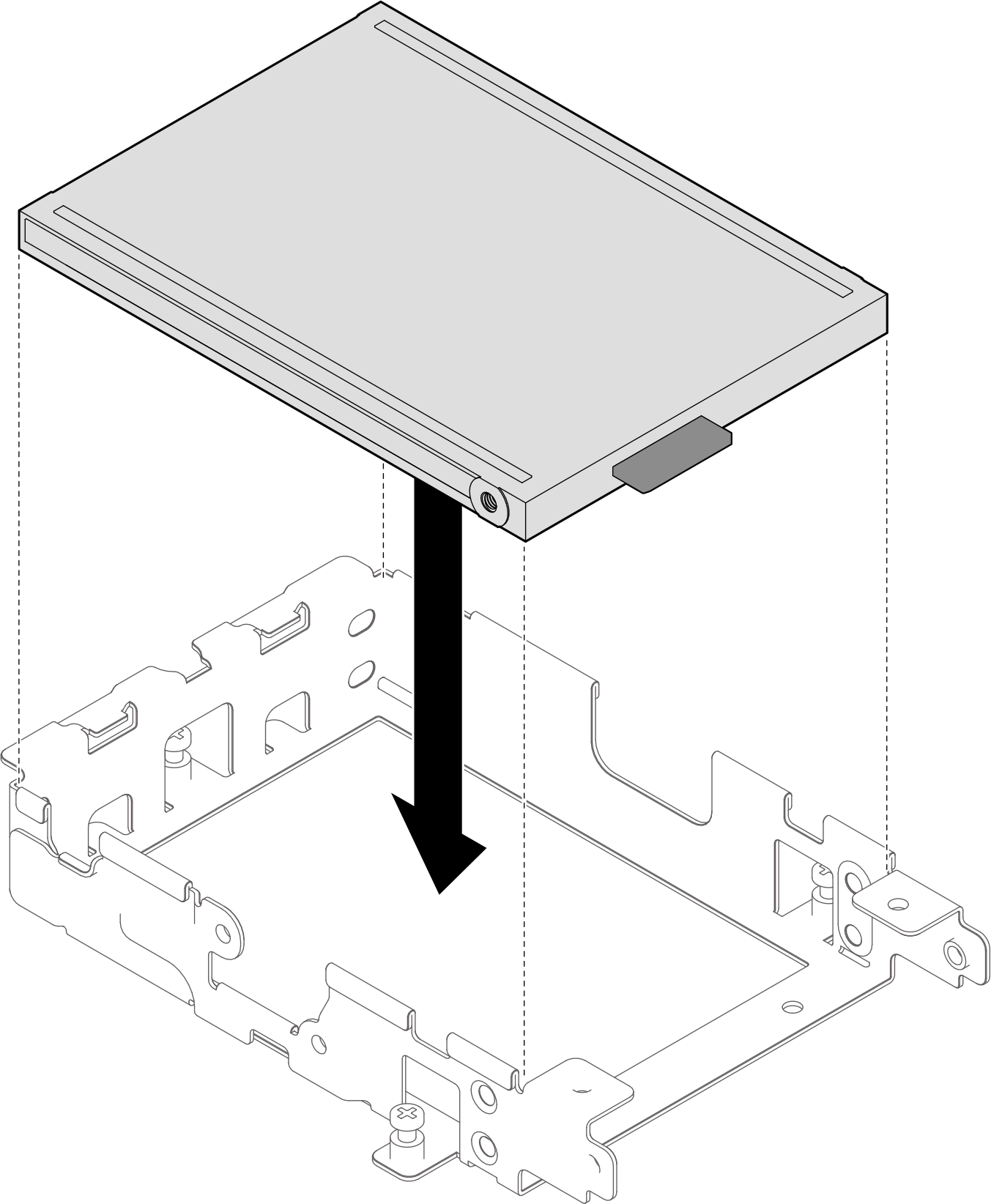

      图 1. 安装第一个顶部散热型硬盘


   2. 将垫片放在第一个硬盘的顶部。

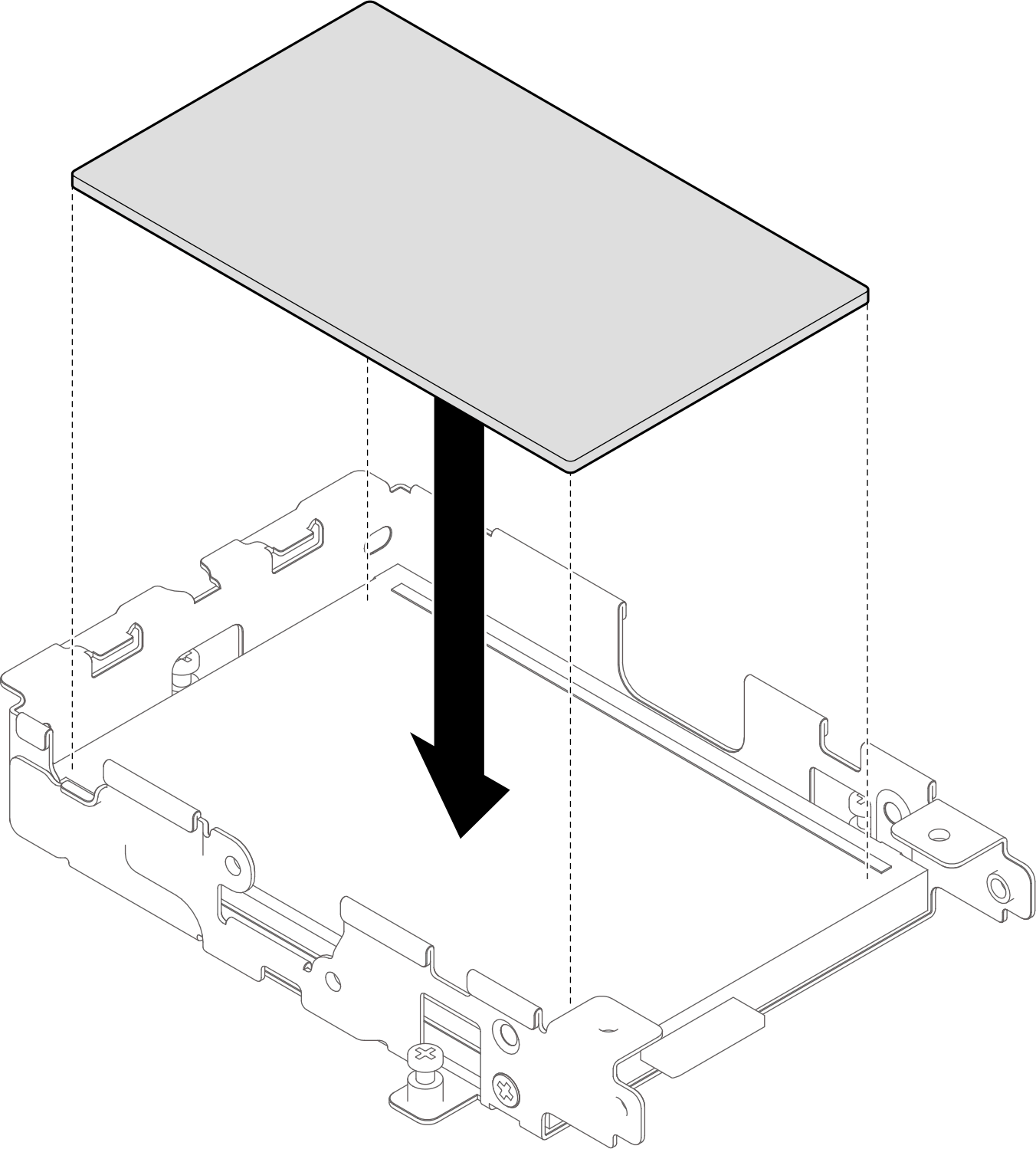

      图 2. 将垫片放在顶部散热型硬盘上


   3. 将第二个顶部散热型硬盘安装到硬盘仓。确保硬盘接口位置与下图所示的位置相同。此步骤完成后，请跳至步骤 3。
      注

      请注意硬盘仓中的硬盘接口位置。硬盘仓中两个硬盘的硬盘接口位置应不同。

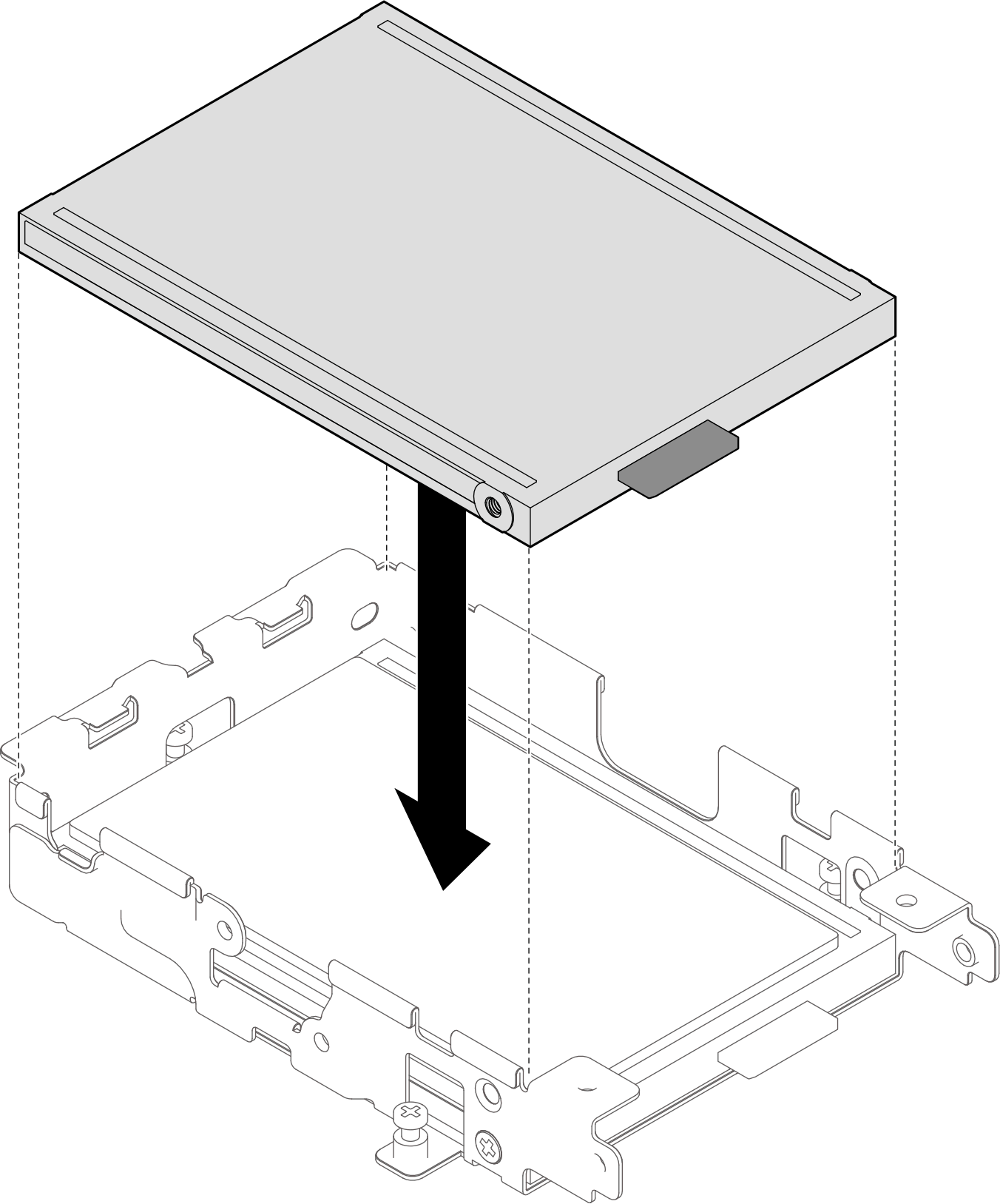

      图 3. 安装第二个顶部散热型硬盘


2. 安装底部散热型硬盘。（要安装顶部散热型硬盘，请参阅步骤 1。）
   1. 安装第一个底部散热型硬盘。确保硬盘接口位置与下图所示的位置相同。

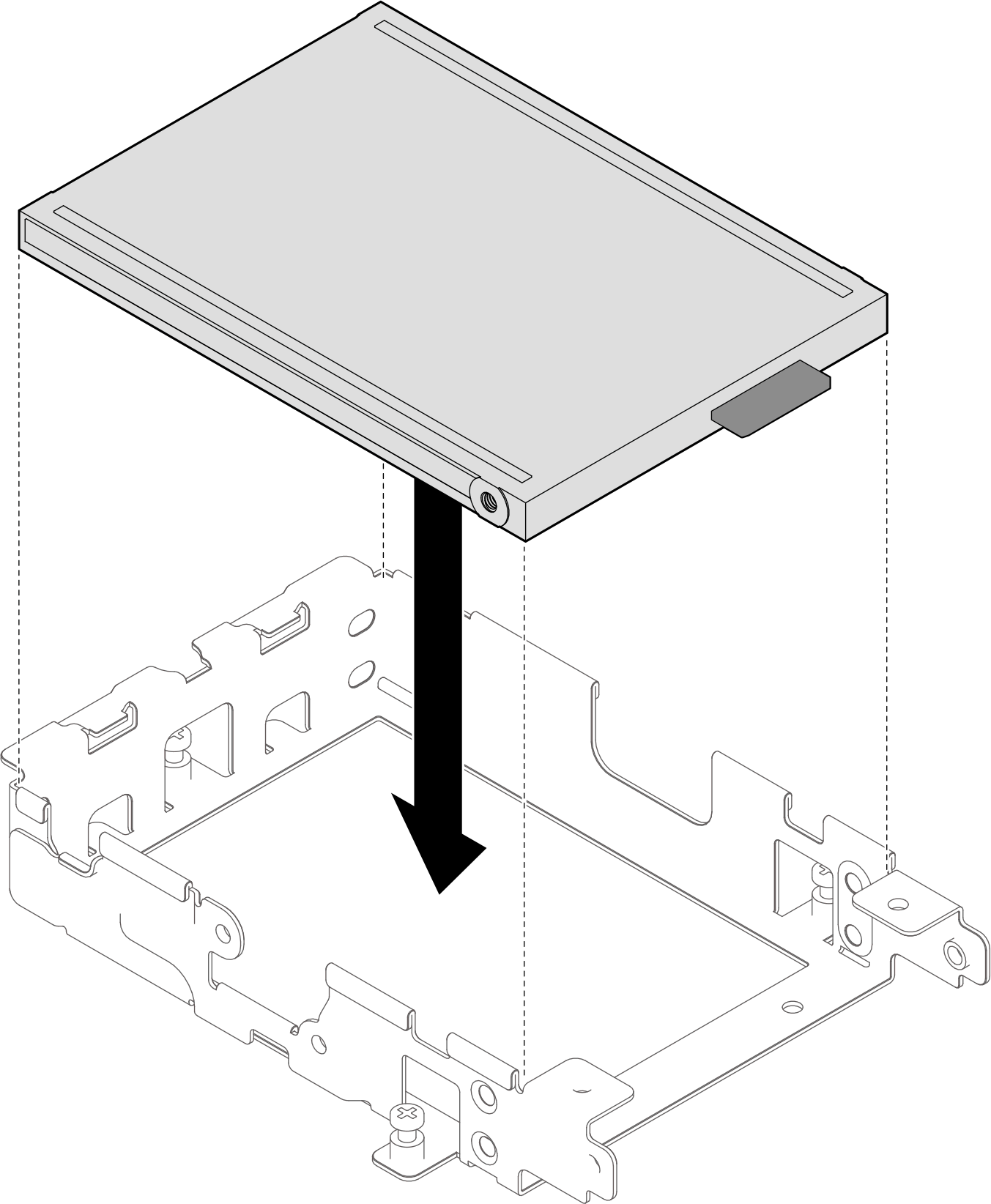

      图 4. 安装第一个底部散热型硬盘


   2. 将垫片放在第一个硬盘的顶部。
      图 5. 将垫片放在底部散热型硬盘上


   3. 将第二个底部散热型硬盘安装到硬盘仓。确保硬盘接口位置与下图所示的位置相同。此步骤完成后，请跳至步骤 3。
      注

      请注意硬盘仓中的硬盘接口位置。硬盘仓中两个硬盘的硬盘接口位置应不同。

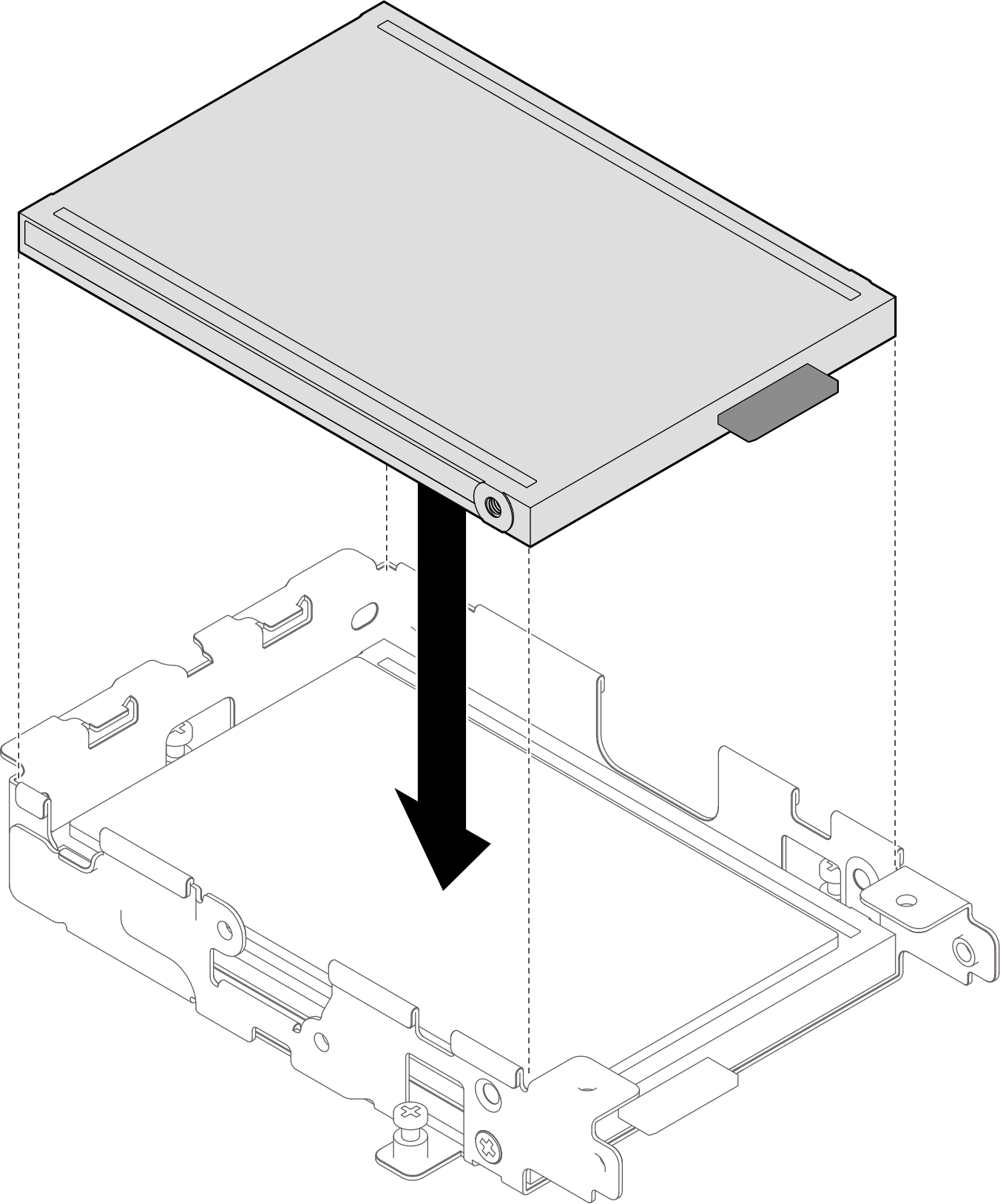

      图 6. 安装第二个底部散热型硬盘


3. 安装八颗 PH1 螺钉以将硬盘固定到硬盘仓。
   图 7. 将螺钉安装到硬盘仓


4. 检查散热器上的间隙垫，如果间隙垫损坏或脱落，请更换新的间隙垫。
   图 8. 散热器间隙垫位置



确保遵循间隙垫更换准则。

5. 将散热器安装到硬盘仓。
   1. 将散热器保持在一定角度，并将散热器上的卡扣与硬盘仓上的插槽对齐。
   2. 旋转散热器并将其放置在硬盘仓上。

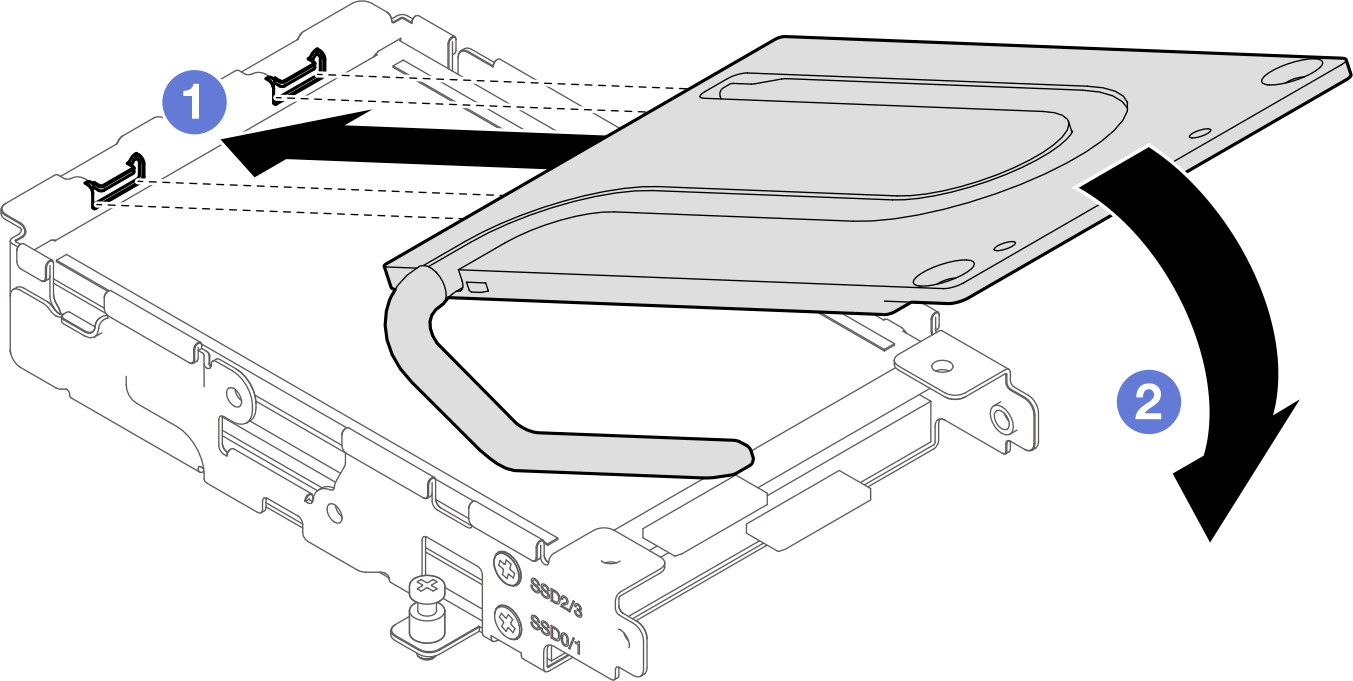

      图 9. 安装散热器


6. 安装两颗 PH1 螺钉以将散热器固定到硬盘仓。
   图 10. 安装散热器螺钉


7. 安装两颗 PH1 螺钉以将侧面夹持器固定到硬盘仓。
   图 11. 安装侧面夹持器


8. 将线缆连接到硬盘。

   表 1. 线缆插头和硬盘编号连接规则

   从	到
   标有 0 或 1 的插头	硬盘仓插槽 SSD 0/1 中的硬盘
   标有 2 或 3 的插头	硬盘仓插槽 SSD 2/3 中的硬盘

   注

   根据硬盘配置的不同，可能需要扭曲线缆才能将线缆插头插入硬盘仓。

   图 12. 将线缆连接到硬盘


9. 将线缆固定器安装到硬盘仓上。
   1. 将线缆固定器连接到硬盘仓。顶部散热型硬盘和底部散热型硬盘的线缆固定器方向不同。请确保遵循下图中的线缆固定器方向指导。
      注意

      • 对于顶部散热型硬盘，请将线缆固定器的方向调整为下图所示的 1。

      • 对于底部散热型硬盘，请将线缆固定器的方向调整为下图所示的 2。

      图 13. 将线缆固定器安装到硬盘仓


   2. 拧紧两颗 PH 1 螺钉，将线缆固定器固定到硬盘仓。
      图 14. 将线缆固定器安装到硬盘仓
