安装 E3.S 2T 单正面硬盘

按以下信息安装 E3.S 1T 单正面硬盘。

关于本任务

必备工具

  • 适用于 PH1 螺钉的十字螺丝刀

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate （如果是首次安装 E3.S 2T 单正面硬盘）

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

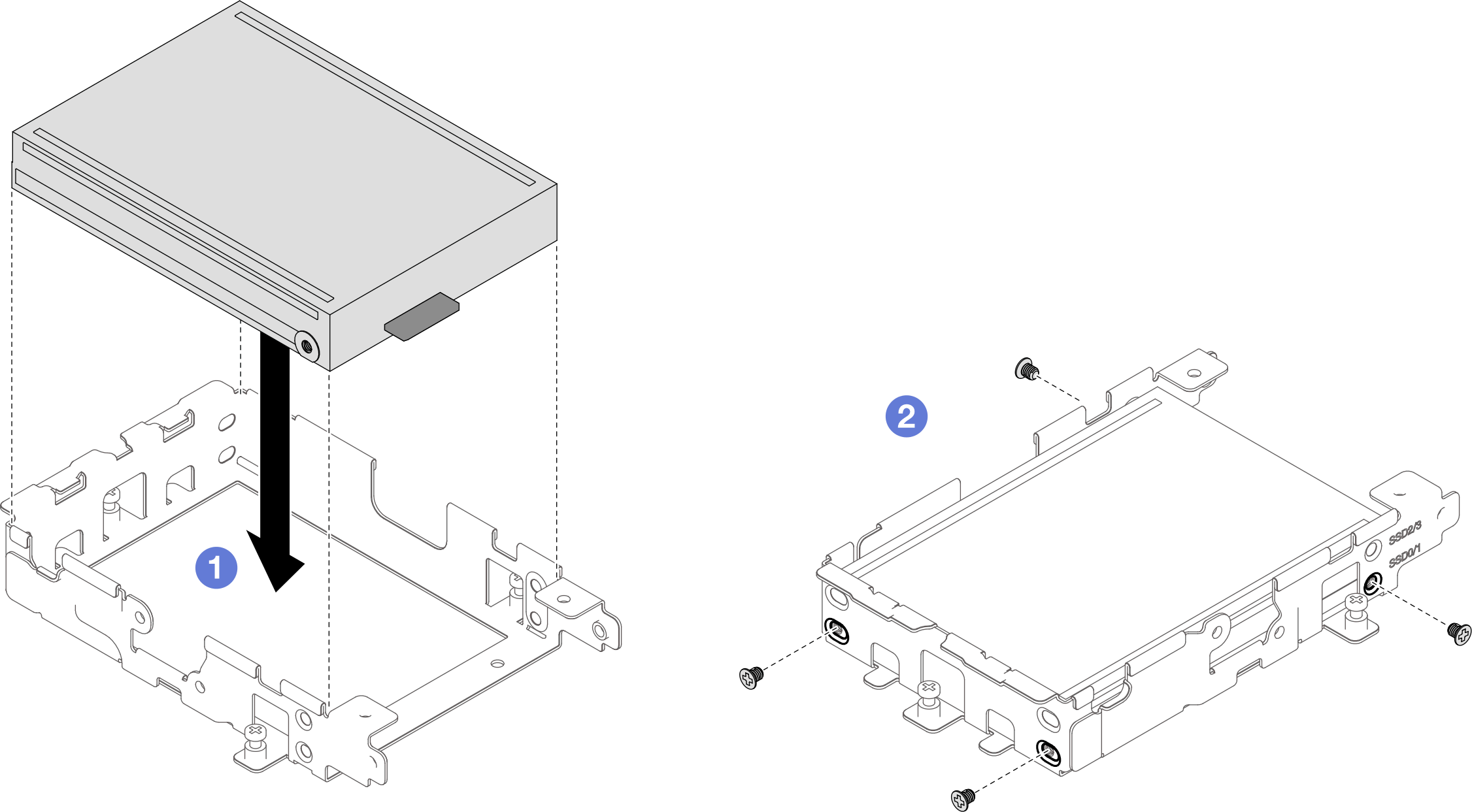

  1. 将 E3.S 2T 硬盘安装到硬盘仓。
    1. 保持硬盘接口方向如下图所示。然后，将硬盘安装到硬盘仓中。
    2. 安装四颗 PH1 螺钉以将硬盘固定到硬盘仓
    图 1. 安装 E3.S 2T 硬盘

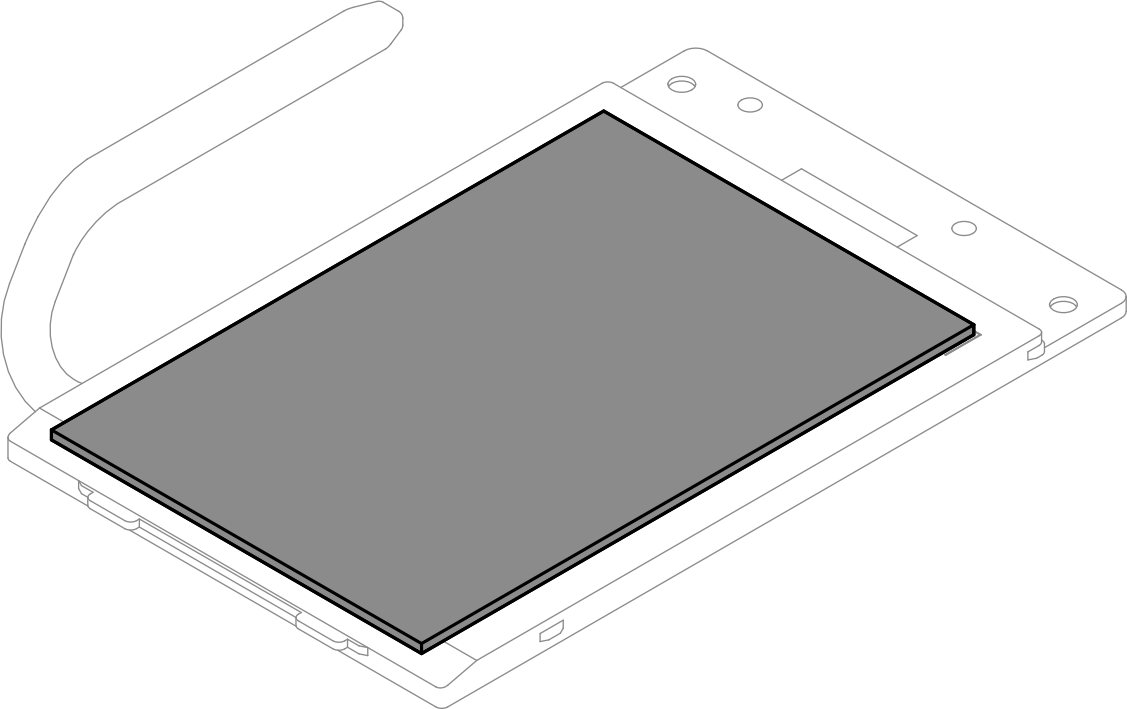

  2. 检查散热器上的间隙垫，如果间隙垫损坏或脱落，请更换新的间隙垫。
    图 2. 散热器间隙垫位置

确保遵循间隙垫更换准则。

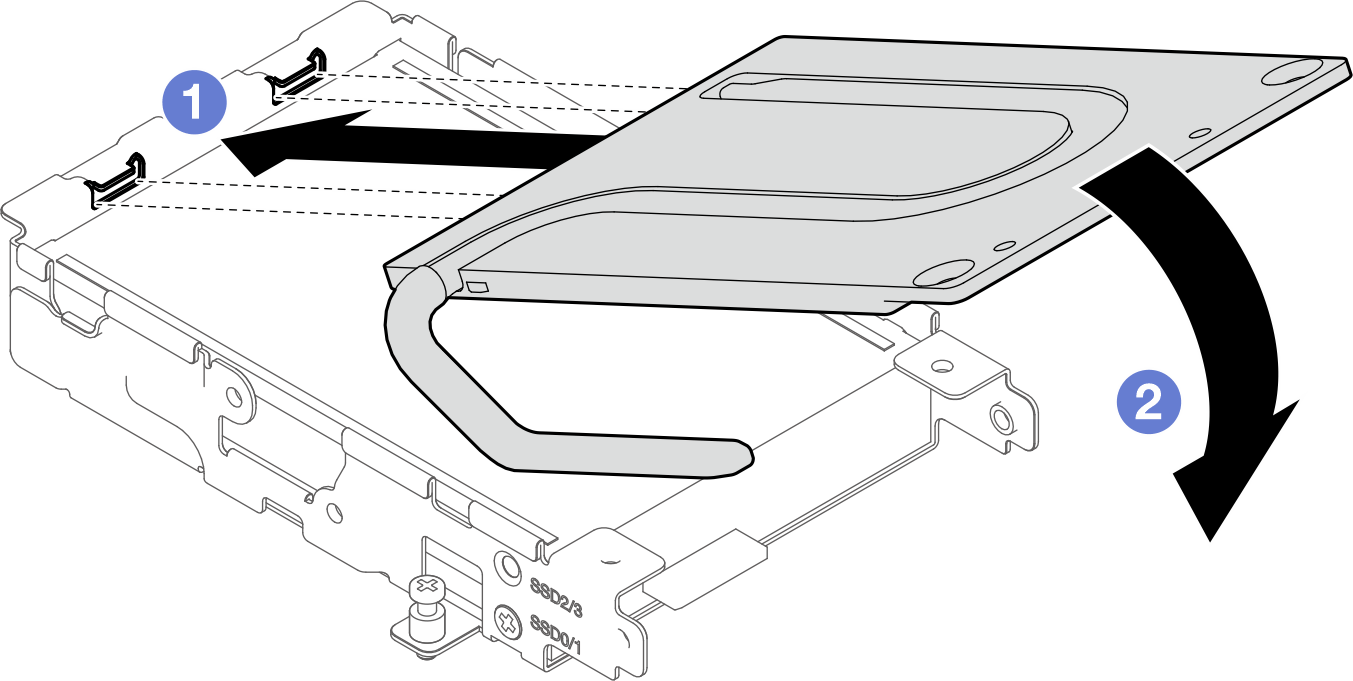

  1. 将散热器安装到硬盘仓。
    1. 将散热器保持在一定角度，并将散热器上的卡扣与硬盘仓上的插槽对齐。
    2. 旋转散热器并将其放置在硬盘仓上。
      图 3. 安装散热器

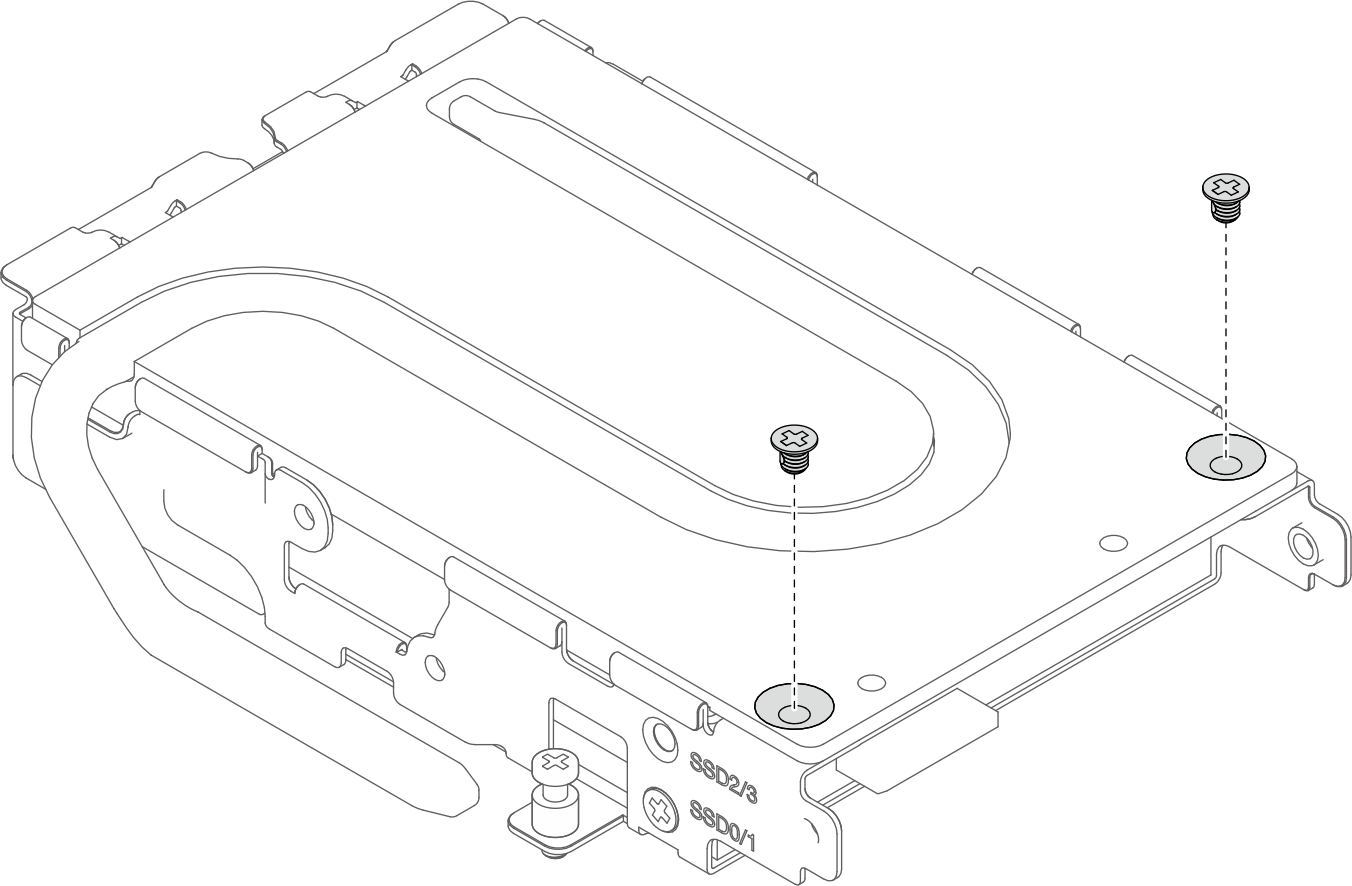

  2. 安装两颗 PH1 螺钉以将散热器固定到硬盘仓。
    图 4. 安装散热器螺钉

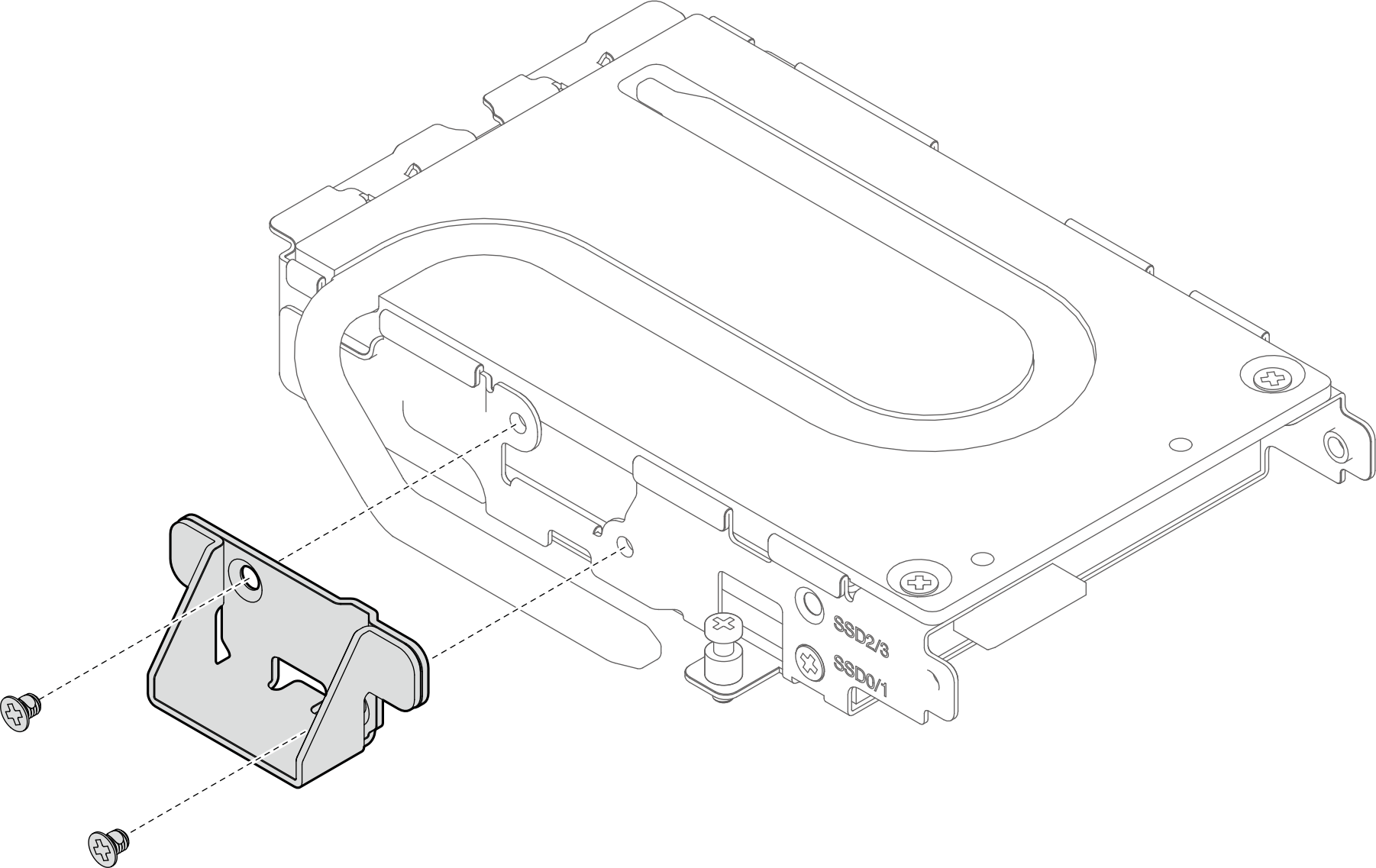

  3. 安装两颗 PH1 螺钉以将侧面夹持器固定到硬盘仓上。
    图 5. 安装侧面夹持器

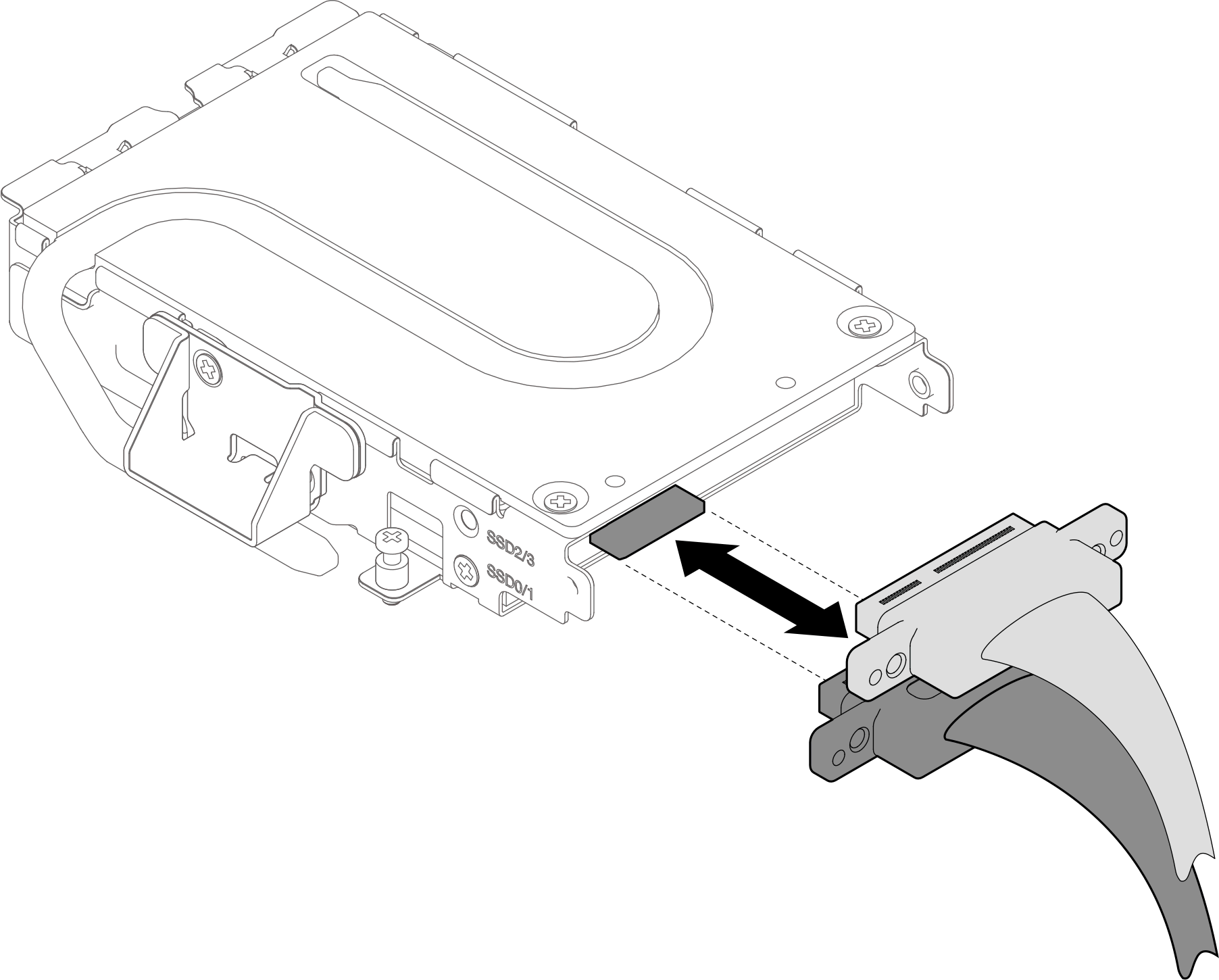

  4. 将插头标有 0 或 1 的线缆连接到硬盘。将线缆的另一个插头放在已连接的插头下方。
    图 6. 将线缆连接到硬盘

  5. 将线缆固定器安装到硬盘仓上。

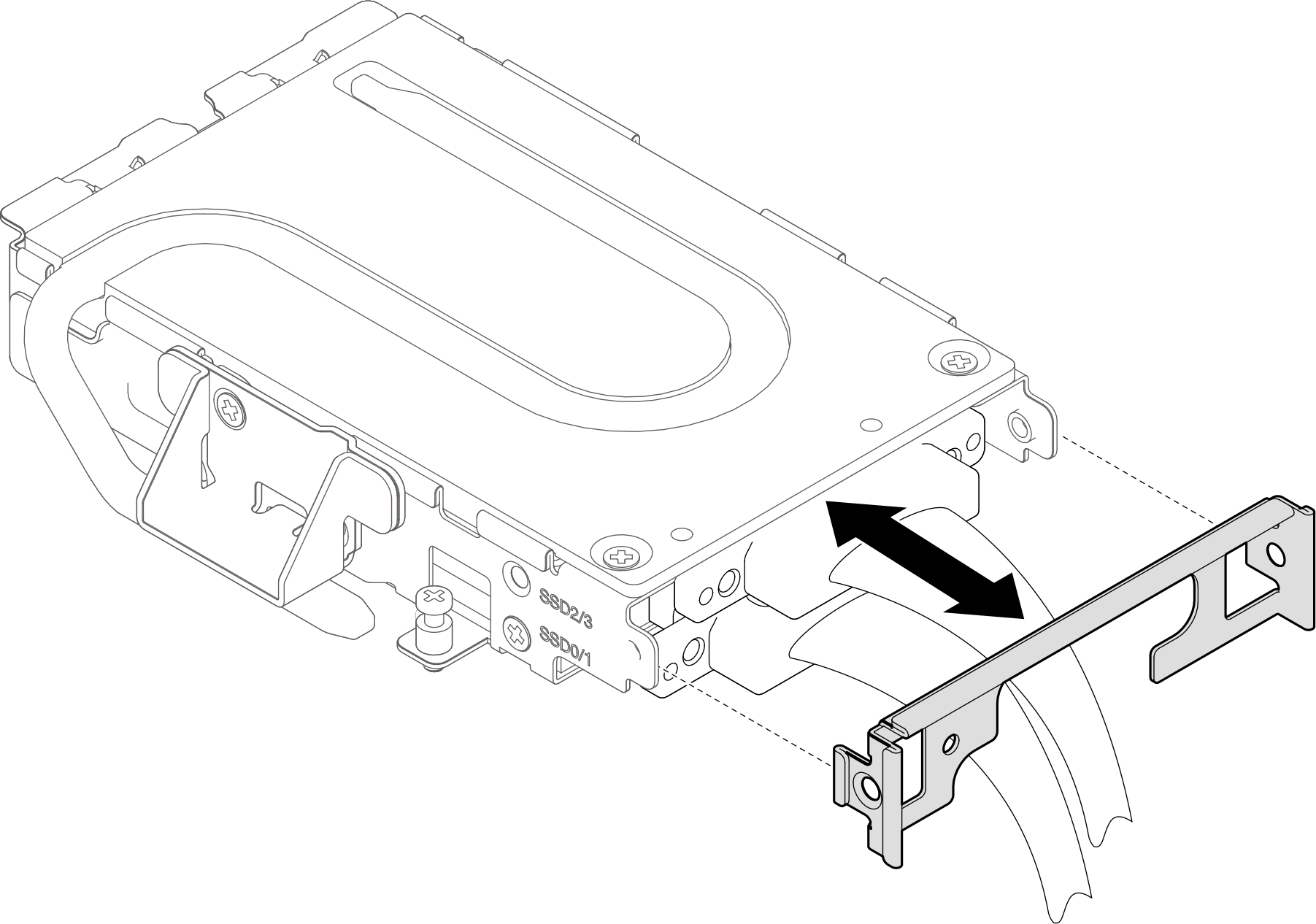

    1. 将线缆固定器连接到硬盘仓。
      图 7. 将线缆固定器安装到硬盘仓

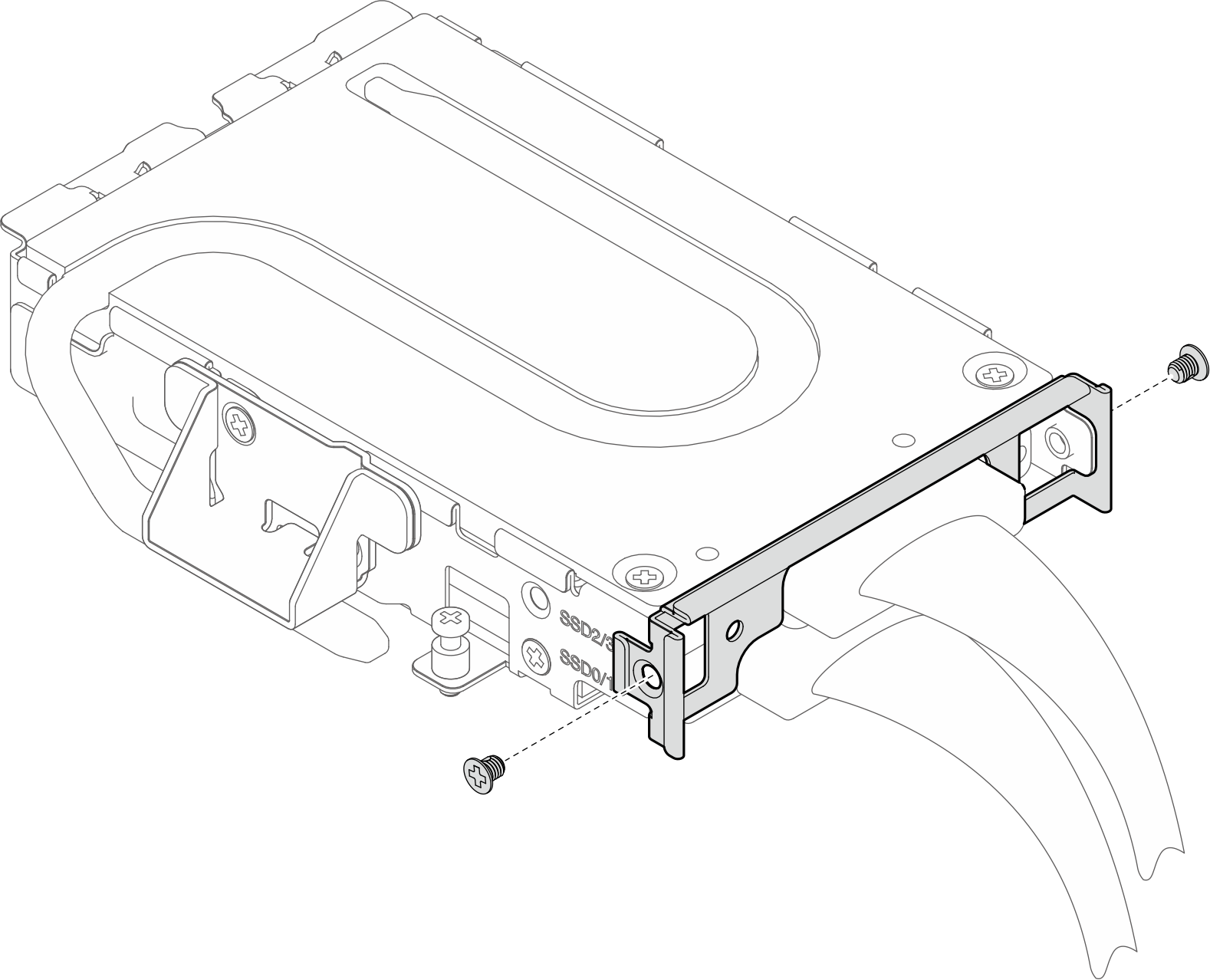

    2. 从侧面拧紧两颗 PH1 螺钉，将线缆固定器固定到硬盘仓。
      图 8. 将线缆固定器安装到硬盘仓

完成之后

  1. 安装正面 E3.S 硬盘仓。请参阅安装 E3.S 正面硬盘仓组合件。

  2. 安装横梁。请参阅安装横梁。

  3. 安装托盘外盖。请参阅安装托盘外盖。

  4. 将托盘装入机柜。请参阅在机柜中安装托盘。

  5. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  6. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
