安装 E3.S 正面硬盘仓组合件

按以下信息安装 E3.S 正面硬盘仓组合件。

关于本任务

必备工具

  • 适用于 PH1 螺钉的十字螺丝刀

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Gap Pad Kit (SC750 V4)

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 如果 E3.S 硬盘仓间隙垫损坏或脱落，请更换新的间隙垫。请确保遵循间隙垫/油灰垫更换准则。
    注
    安装间隙垫时，请将间隙垫与水循环模块上的标记对齐。下表列出了不同硬盘配置所需的间隙垫。

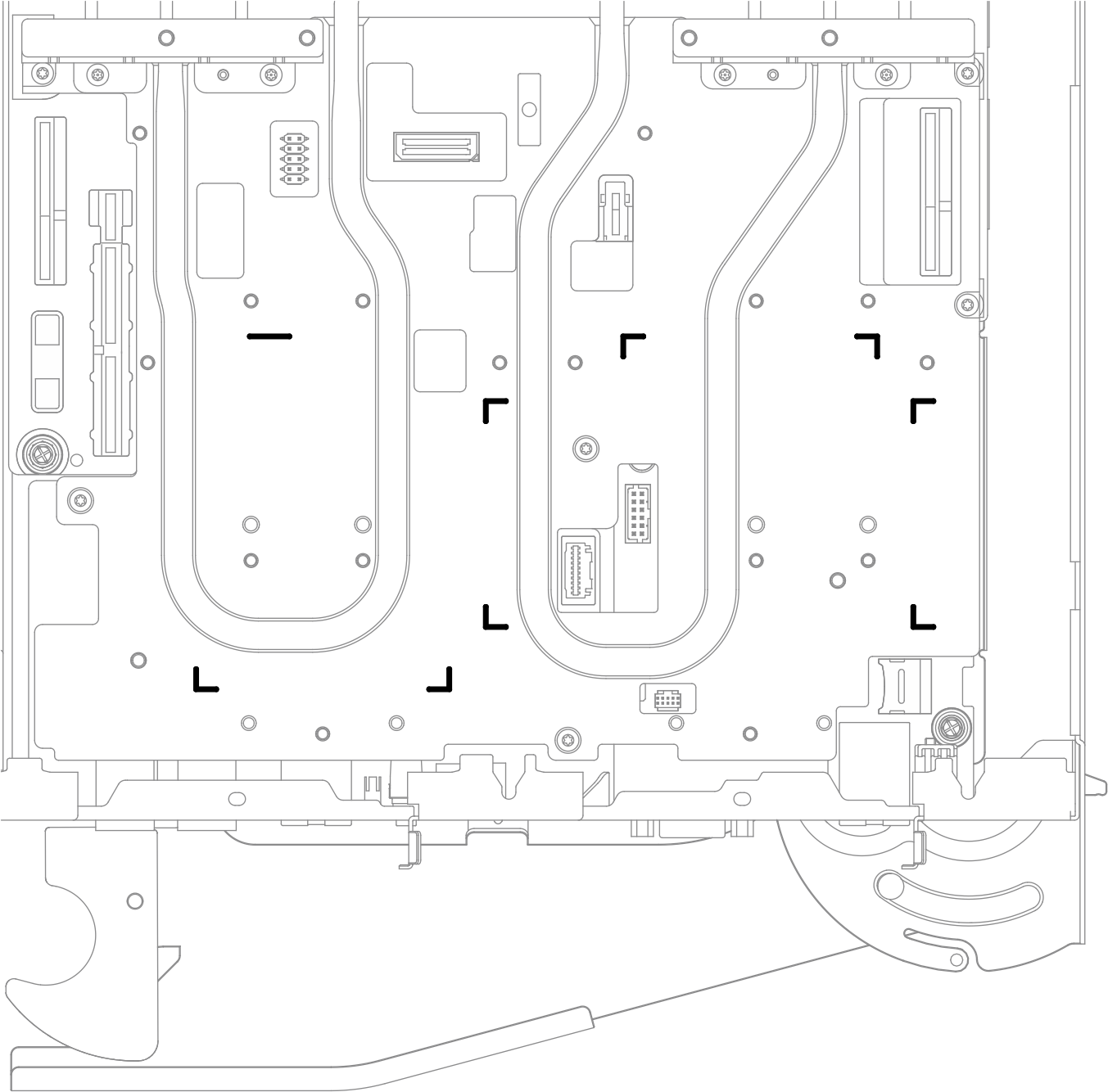

    图 1. 水循环模块上的 E3.S 间隙垫对齐标记
    Markings on water loop for E3.S gap pad alignment

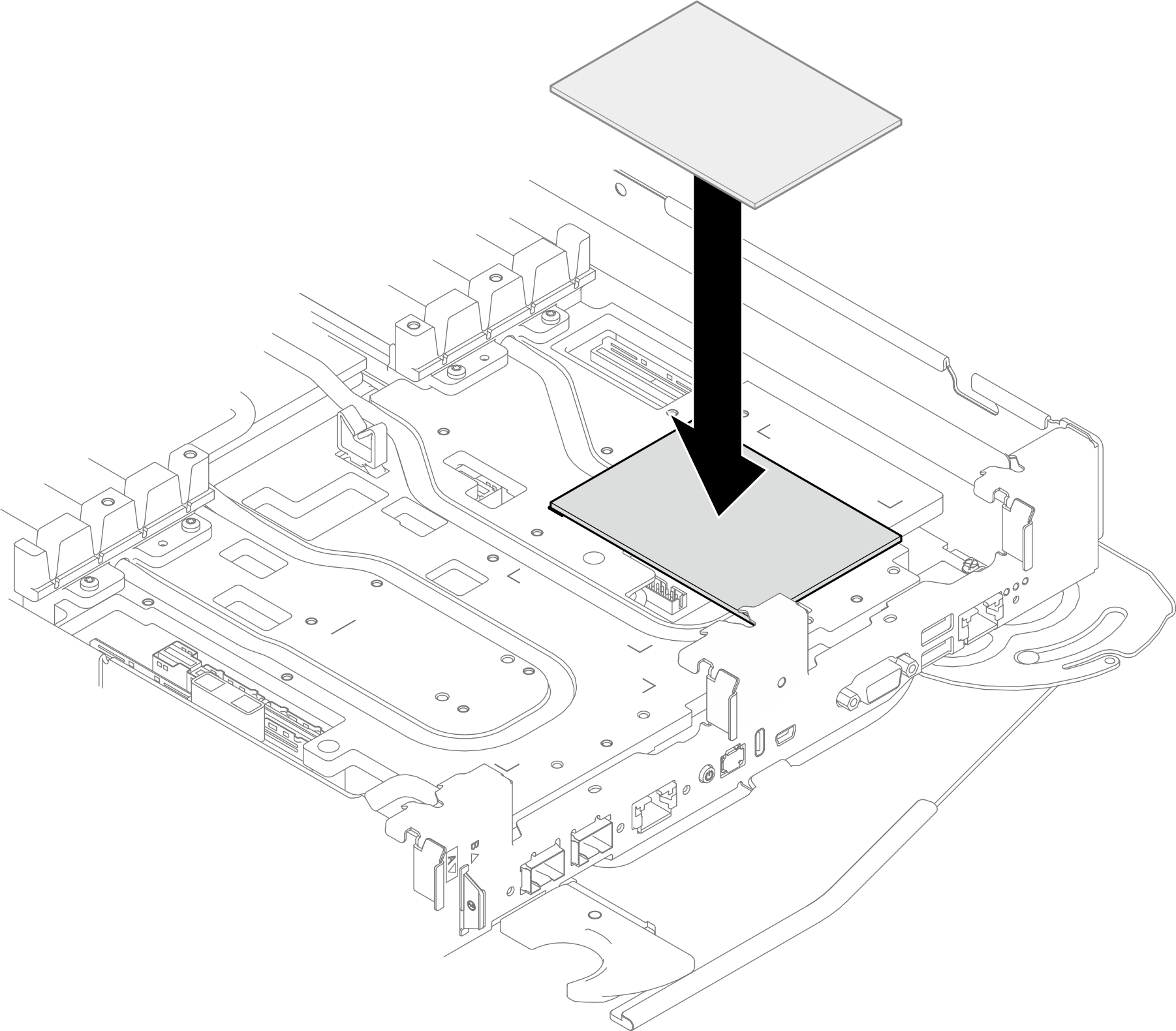

    图 2. E3.S 1T 单正面硬盘的间隙垫位置

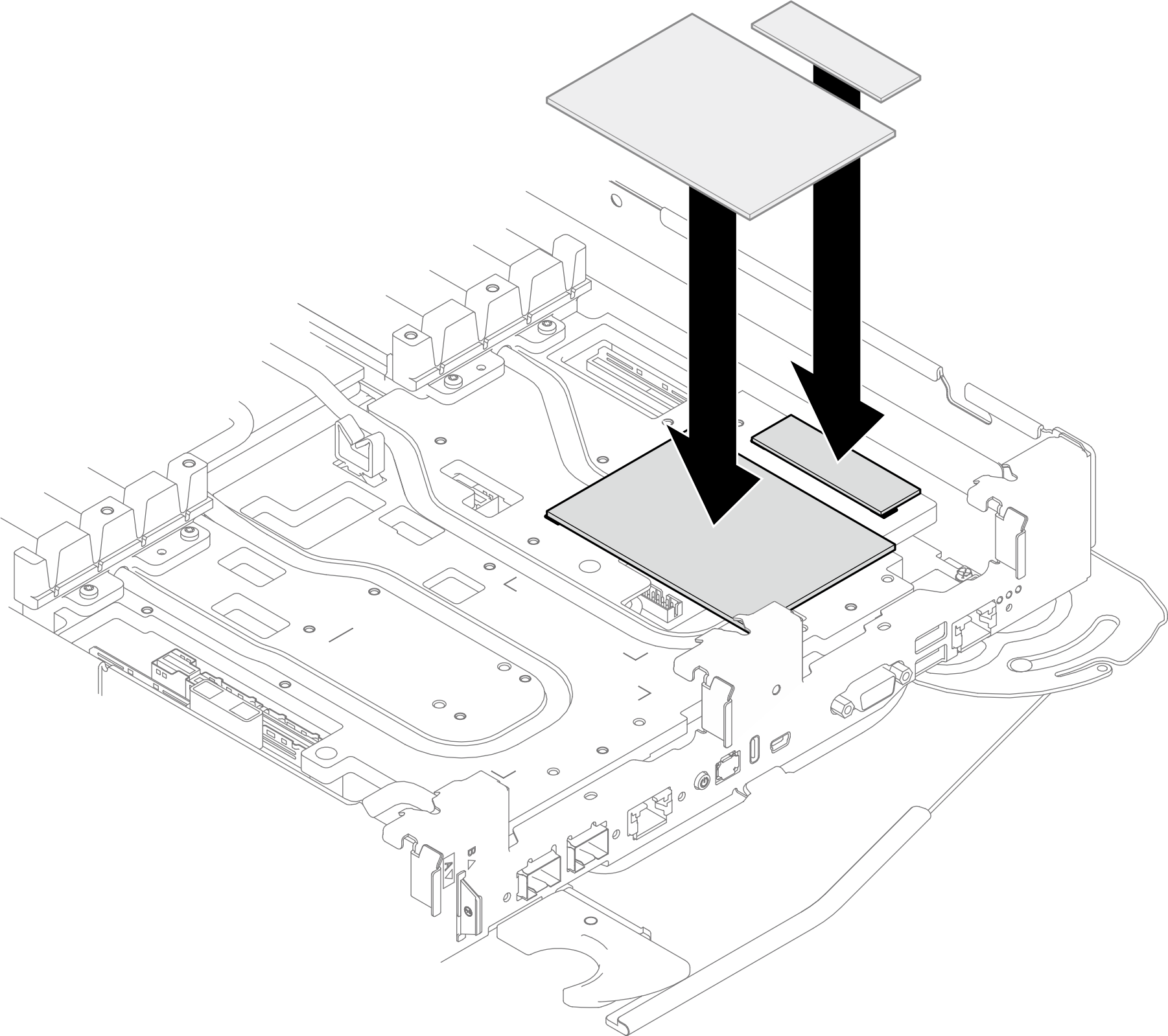

    图 3. E3.S 1T 双正面硬盘和 E3.S 2T 单正面硬盘的间隙垫位置

  2. 安装 E3.S 硬盘仓组合件。
    1. 将 E3.S 硬盘仓组合件安装到节点中。
    2. 固定好三颗松不脱螺钉。

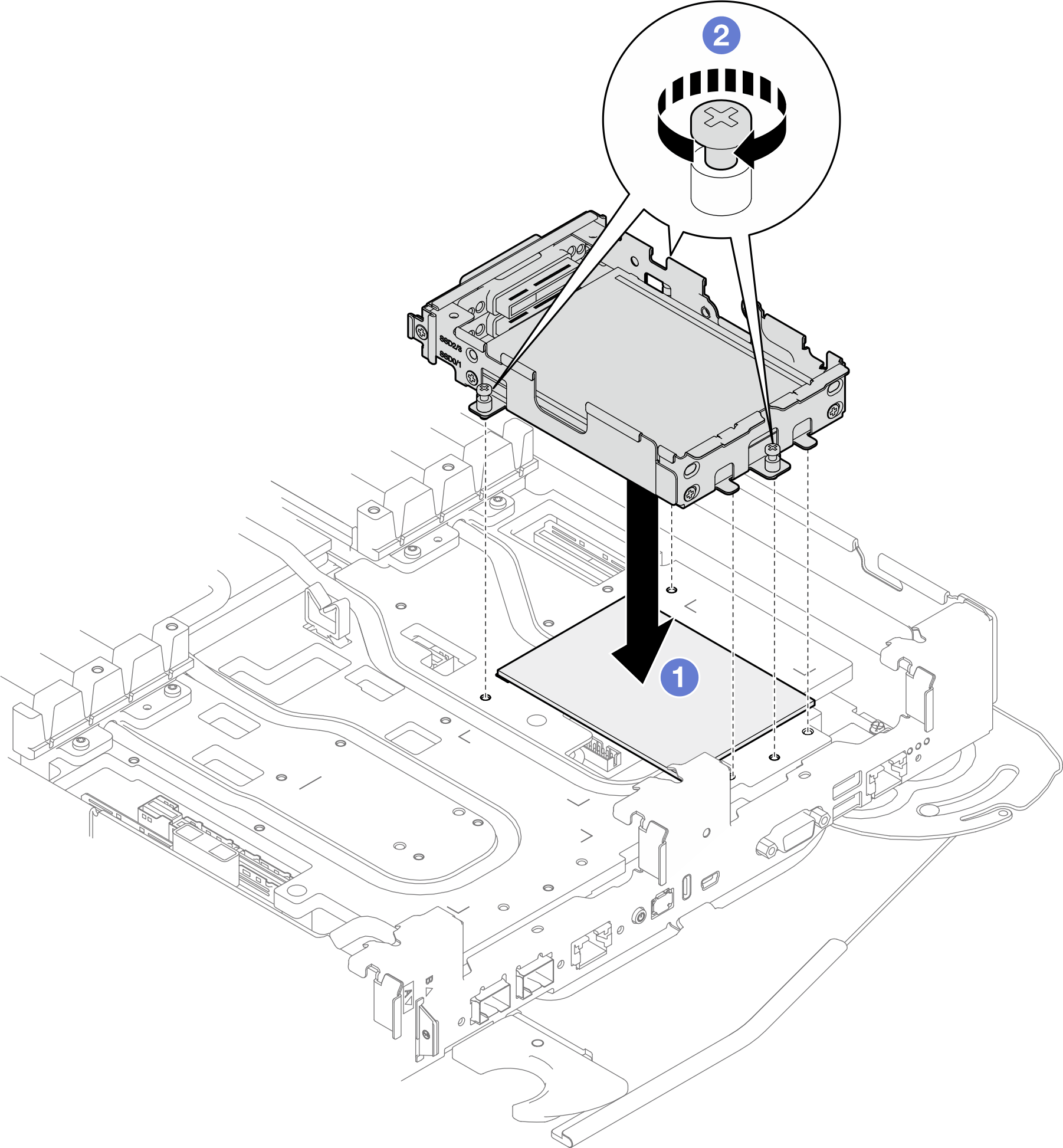

    图 4. 安装 E3.S 正面硬盘仓组合件
    E3.S drive cage assembly installation
  3. 将空挡板填充件安装到装有硬盘仓的插槽中。

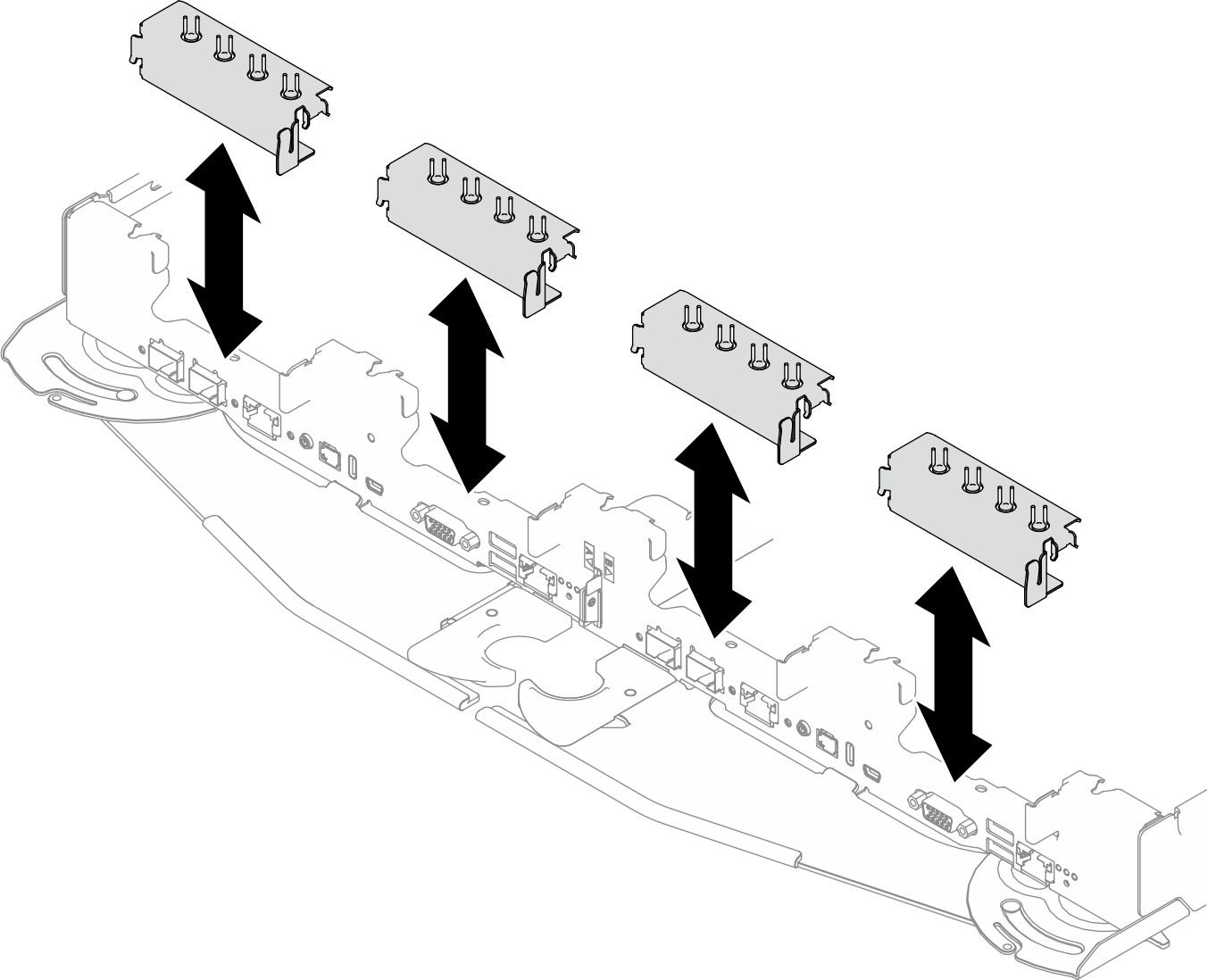

    图 5. 卸下空挡板填充件
    Blank bezel filler removal
完成之后

  1. 将线缆连接到主板。请参阅内部线缆布放。。

  2. 安装横梁。请参阅安装横梁。

  3. 安装托盘外盖。请参阅安装托盘外盖。

  4. 将托盘装入机柜。请参阅在机柜中安装托盘。

  5. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  6. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
