安装 E3.S 1T 中间硬盘仓组合件

按以下信息安装 E3.S 1T 中间硬盘仓组合件。

关于本任务

必备工具

  • 适用于 PH1 螺钉的十字螺丝刀

  • MID E3.S TOP Gap Pad (SC750 V4)

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

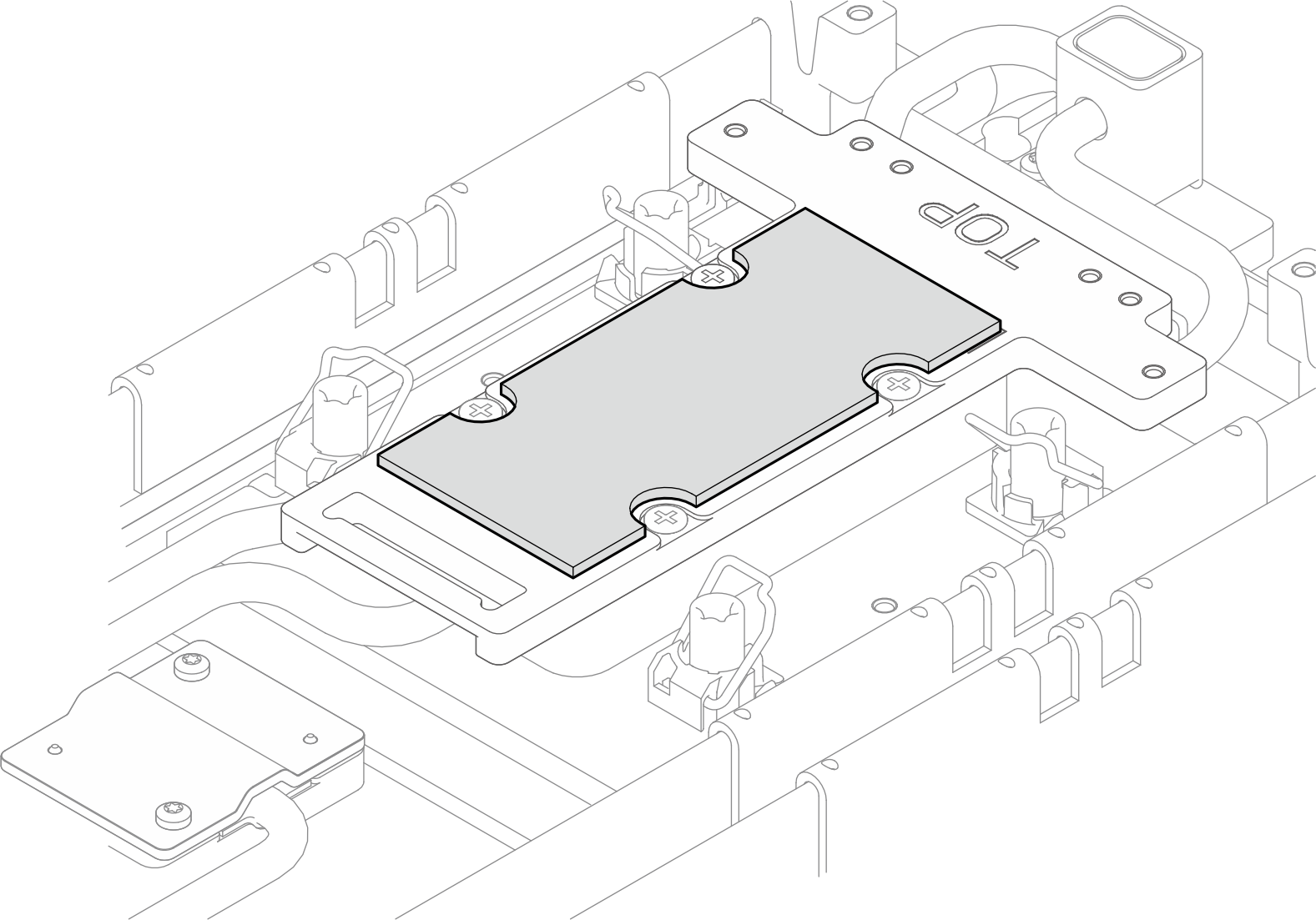

  1. 检查 E3.S 中间冷却板顶面的间隙垫，如果间隙垫损坏或脱落，请更换新的间隙垫。
    图 1. E3.S 中间冷却板顶面间隙垫位置

确保遵循间隙垫更换准则。

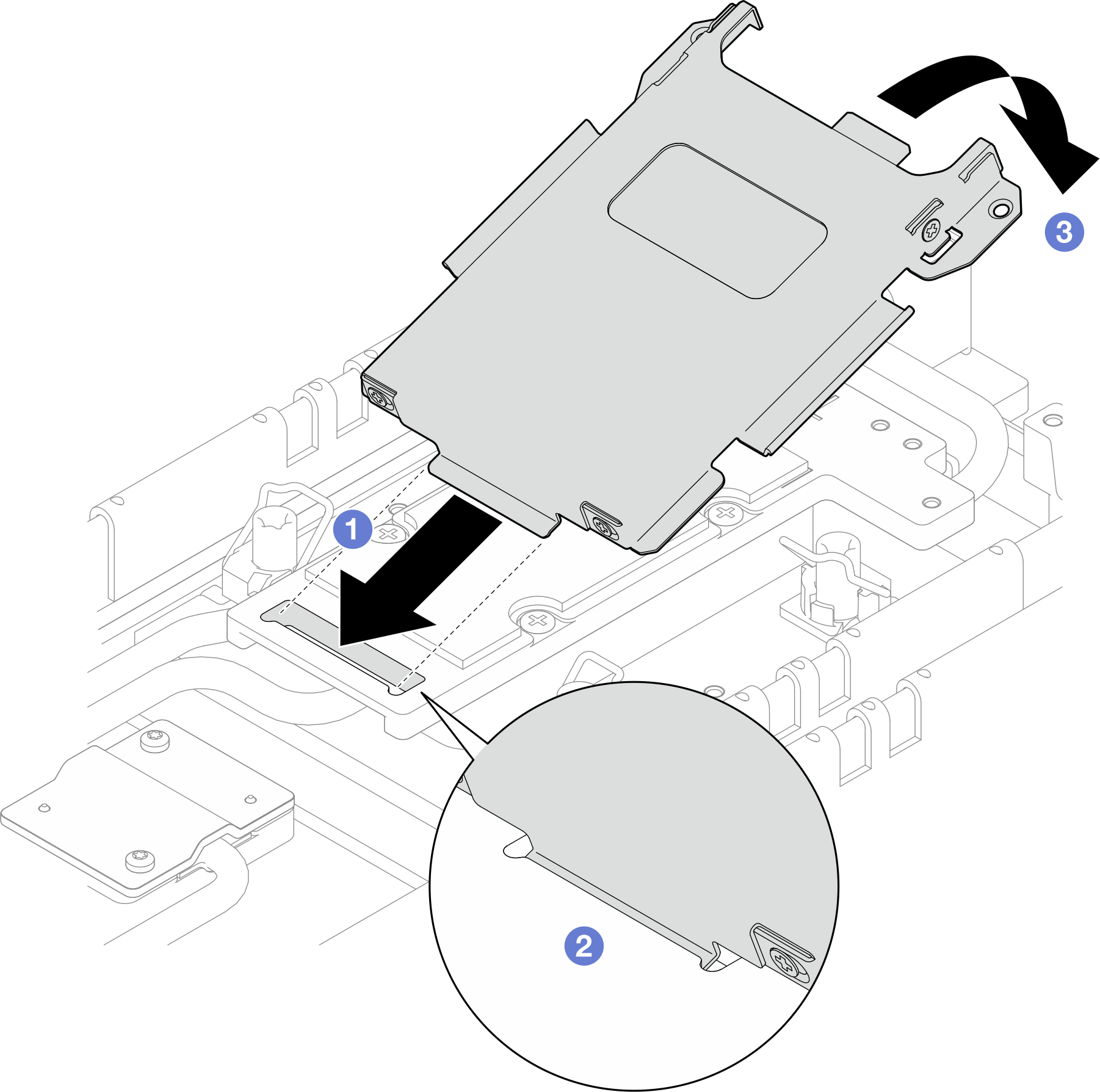

  1. 将 E3.S 中间硬盘仓安装到水循环模块上的冷却板。
    1. 将硬盘仓保持在一定角度，并将硬盘仓上的卡扣与 E3.S 中间硬盘冷却板上的插槽对齐。
    2. 将卡扣插入插槽中，直至它们咬合在一起。
    3. 旋转硬盘仓并将其放置在冷却板顶部。

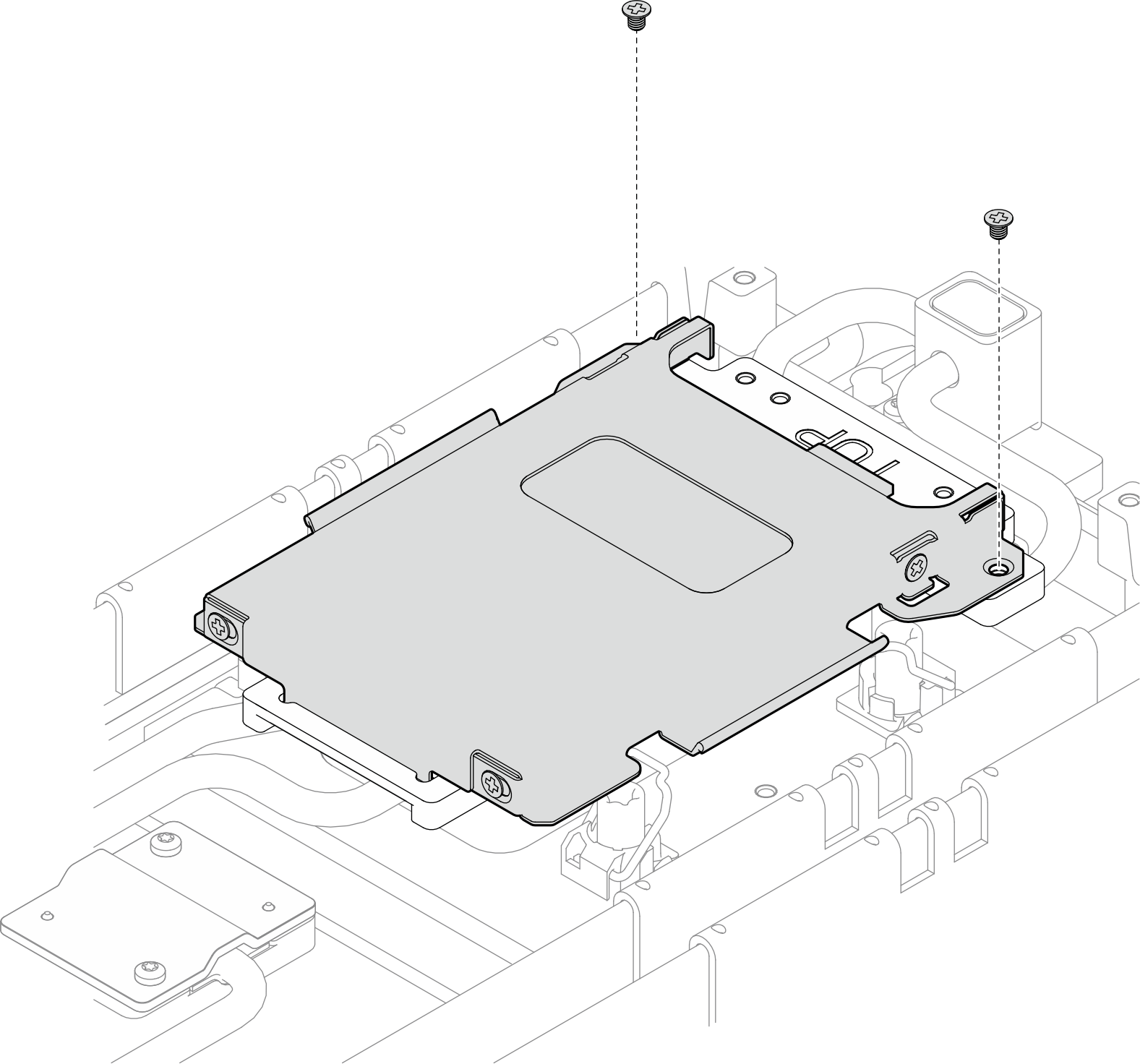

  2. 在硬盘仓顶部安装两颗 PH1 螺钉。
    图 2. 在硬盘仓顶部安装螺钉

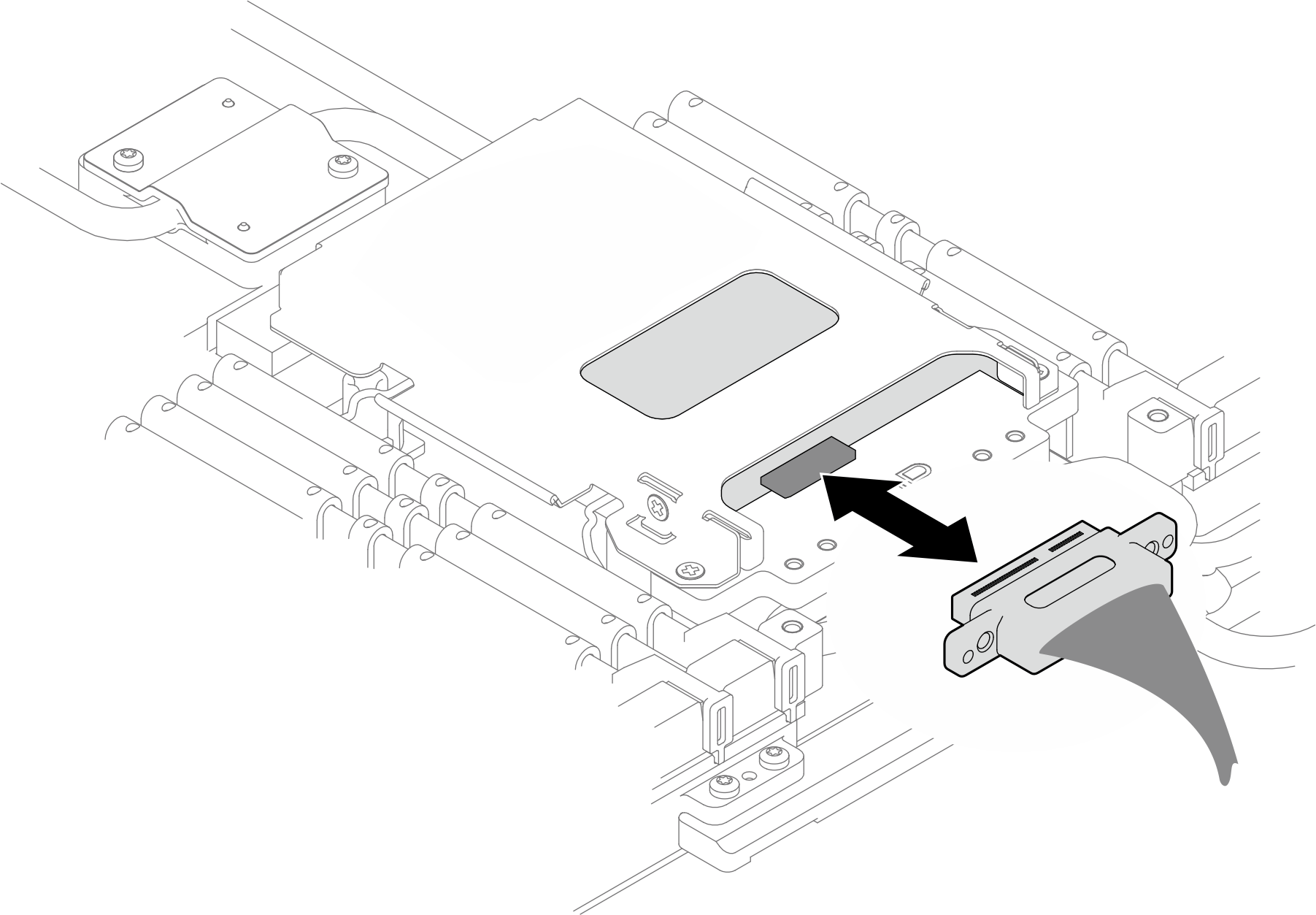

  3. 将线缆连接到硬盘。
    图 3. 将线缆连接到硬盘

  4. 在硬盘仓正面安装两颗 PH1 螺钉。
    底部散热型硬盘和顶部散热型硬盘的螺钉位置不同，详见下图。
    1 底部散热型硬盘的螺钉位置
    2 顶部散热型硬盘的螺钉位置

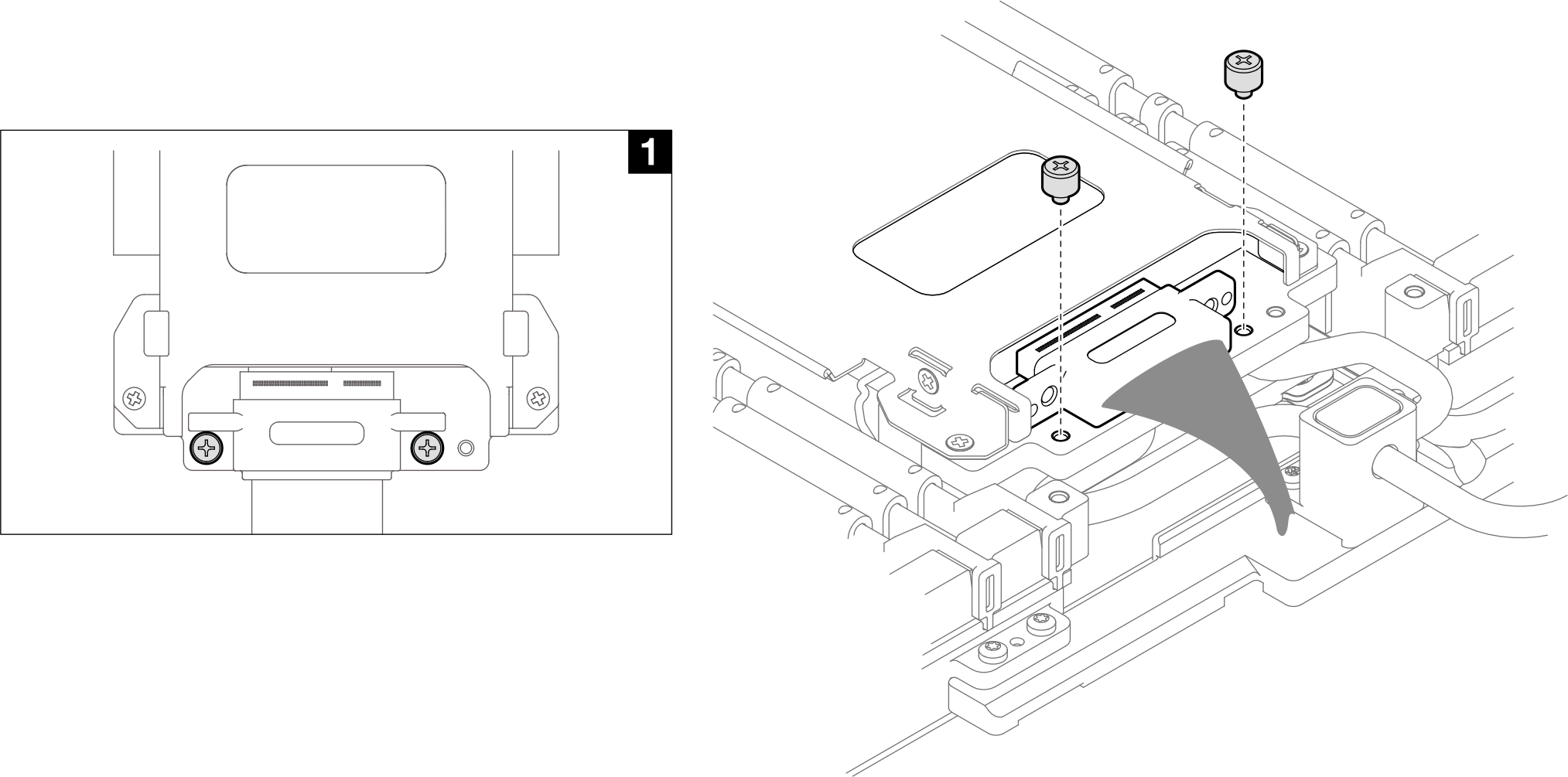

    图 4. 安装用于底部散热型硬盘的螺钉

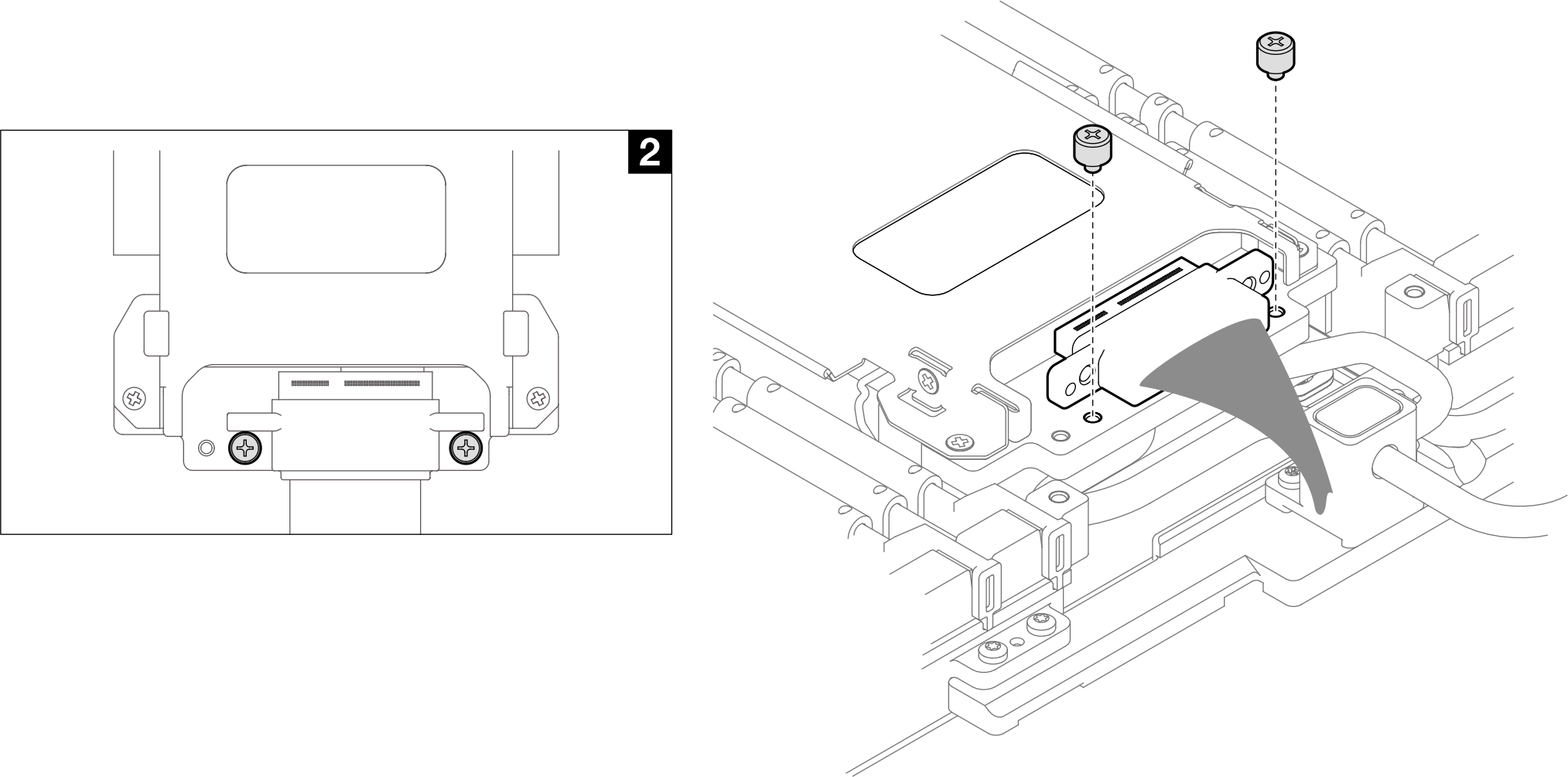

    图 5. 安装用于顶部散热型硬盘的螺钉

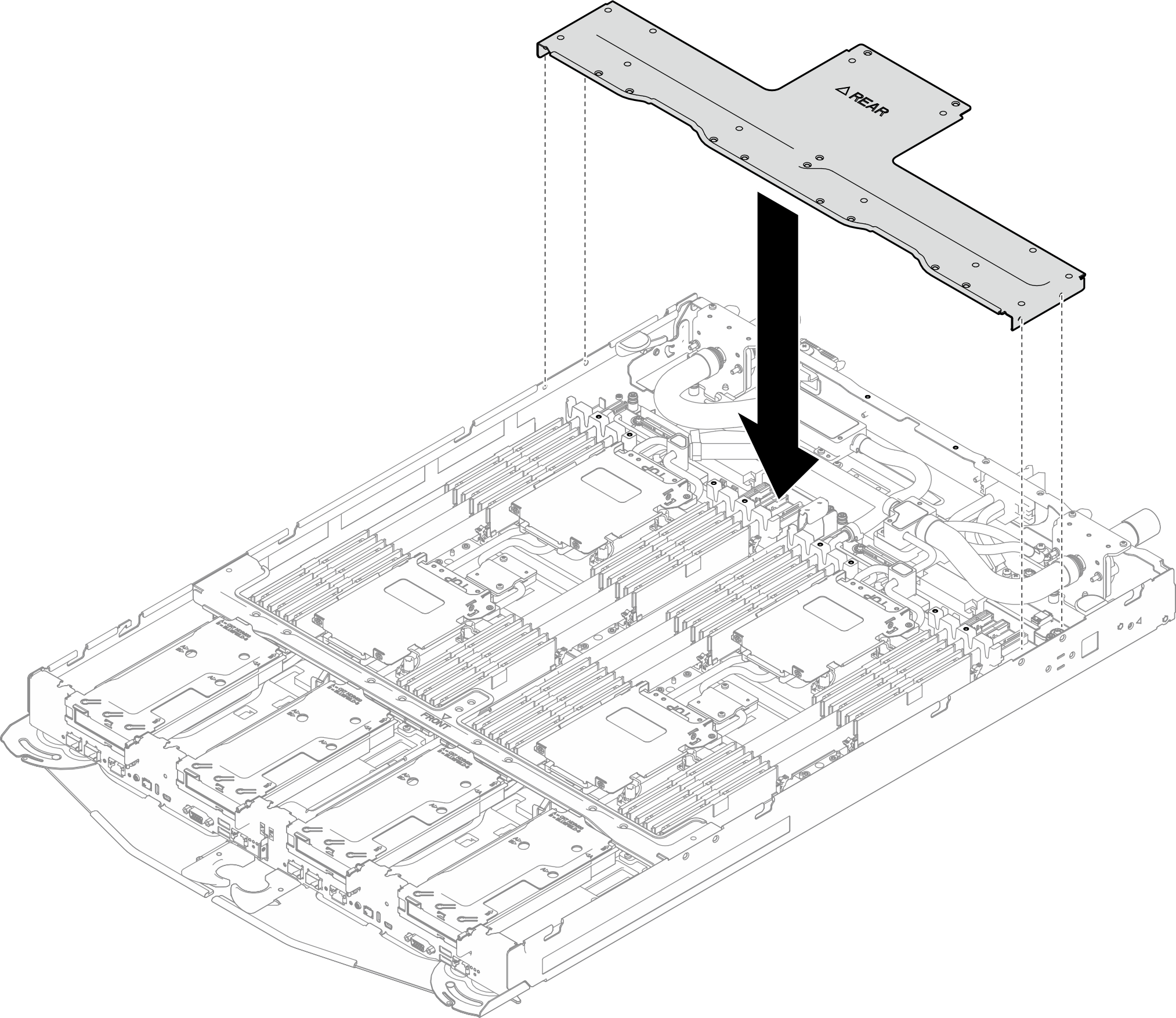

  5. 将后部横梁放置在托盘上。
    图 6. 将后部横梁放置在托盘上

  6. 将后部横梁安装到托盘上。

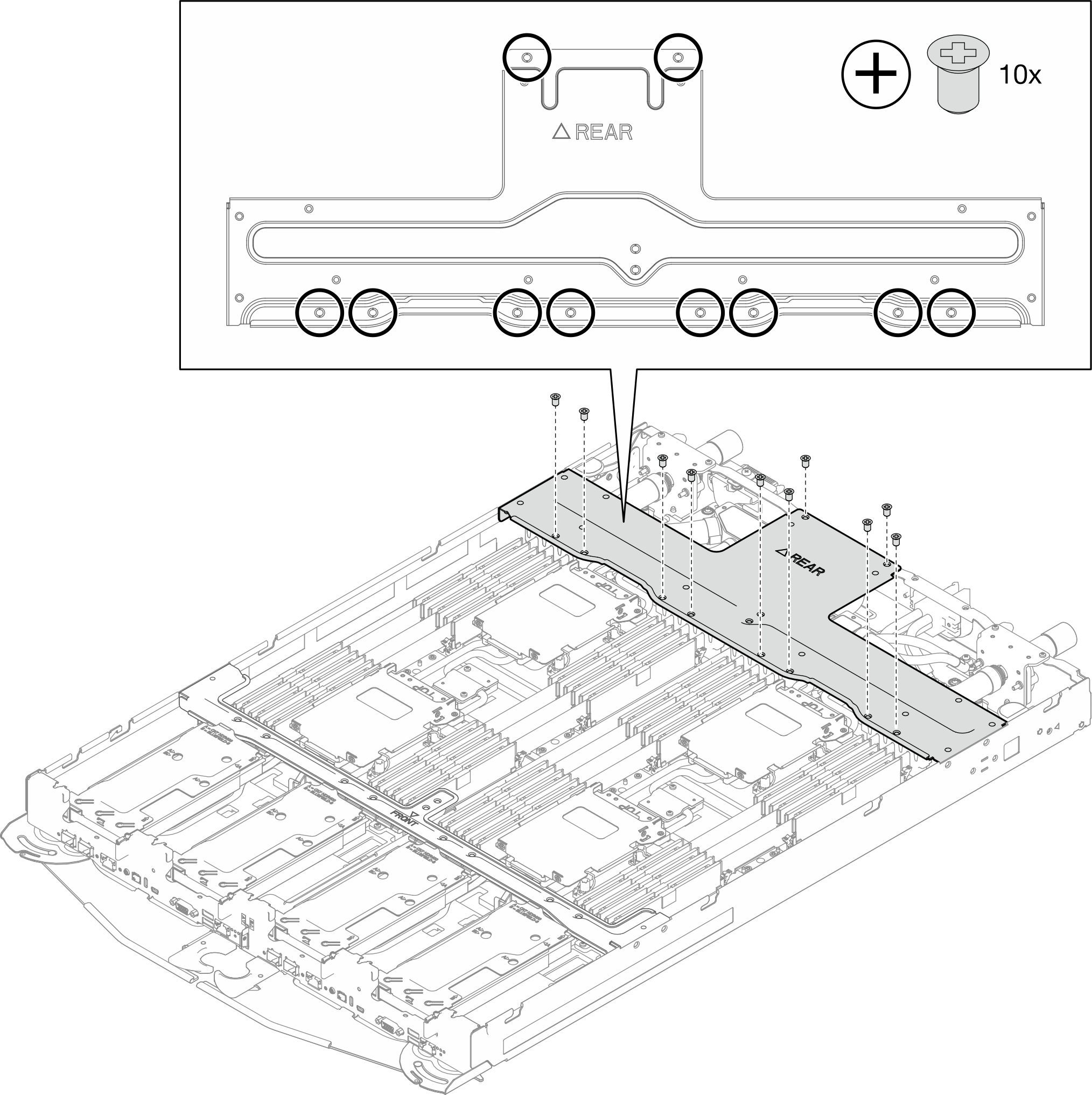

    1. 安装十（10）颗 PH1 螺钉以固定后部横梁。
      图 7. 将螺钉（10 颗）安装到后部横梁上

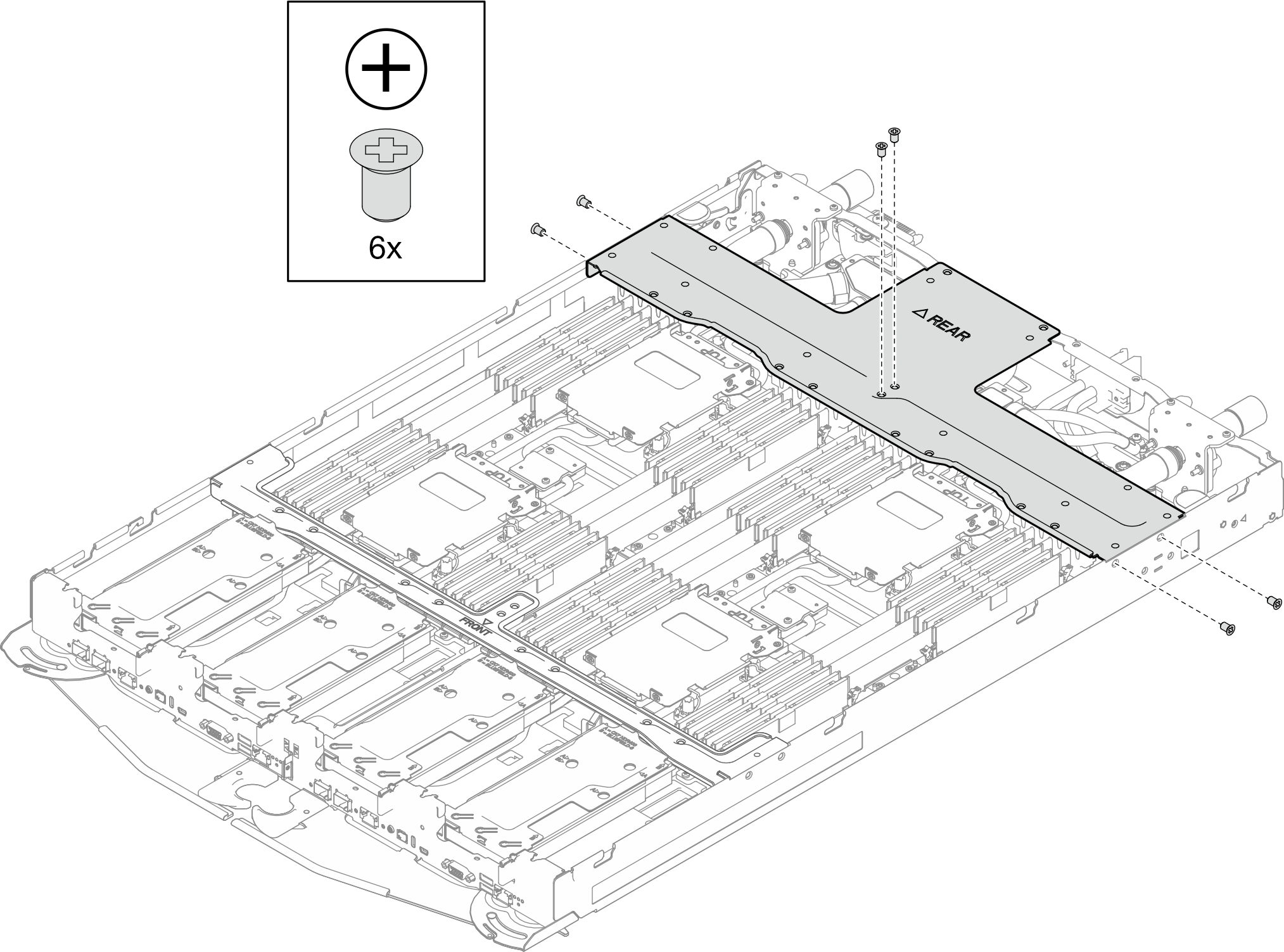

    2. 拧紧六（6）颗 PH1 螺钉以安装横梁。
      图 8. 将螺钉（6 颗）安装到后部横梁上

完成之后

  1. 将线缆连接到主板。请参阅内部线缆布放。

  2. 安装托盘外盖。请参阅安装托盘外盖。

  3. 将托盘装入机柜。请参阅在机柜中安装托盘。

  4. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  5. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
