安装处理器板

按以下信息安装处理器板。

关于本任务

必备工具

  • 适用于 M3 PH1、PH 1、PH 2、T10 和 T30 螺钉的螺丝刀

  • Waterloop Service Kit (SC750 V4) （维护套件中的水循环模块载板可重复使用，建议将其留在服务器运行的场所，以备将来更换时使用。）

  • Up VR Gap Pad Kit (SC750 V4)

  • Down VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) （如果装有 E3.S 中间硬盘）。

  • MID E3.S BOT Gap Pad (SC750 V4) （如果装有 E3.S 中间硬盘）。

  • Storage Gap Pad Kit (SC750 V4) （如果装有 E3.S 正面硬盘）。

  • Storage Gap Pad Kit (SC750 V4) （如果装有 E3.S 1T 双正面硬盘或 E3.S 2T 单正面硬盘）。

  • CX7 NDR200 Gap Pad (SC750 V4) （如果装有 ConnectX-7 NDR 200 适配器）。

  • CX7 Gap Pad (SC750 V4) （如果装有 ConnectX-7 NDR 400 适配器）。

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

  • 为避免损坏水循环模块，卸下、安装或折叠水循环模块时请始终使用水循环模块载板。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

注
根据型号的不同，您的解决方案可能与插图略有不同。

  1. 安装处理器板。
    1. 将处理器板与支撑金属板上的三个导凸缘对齐；然后，安装处理器板。
    2. 使用设置到适当扭矩的扭矩螺丝刀，将三颗 1 号十字螺钉安装到处理器板上（每个节点）。
    注

    （供参考）将螺钉完全拧紧或卸下所需的扭矩为 0.5-0.6 牛·米，即 4.5-5.5 英寸·磅。

    图 1. 安装处理器板
    processor board installation
  2. 检查 VR 冷却板顶面的间隙垫，如果其中有任何间隙垫损坏或脱落，请更换新的间隙垫。
    注
    确保遵循间隙垫更换准则。

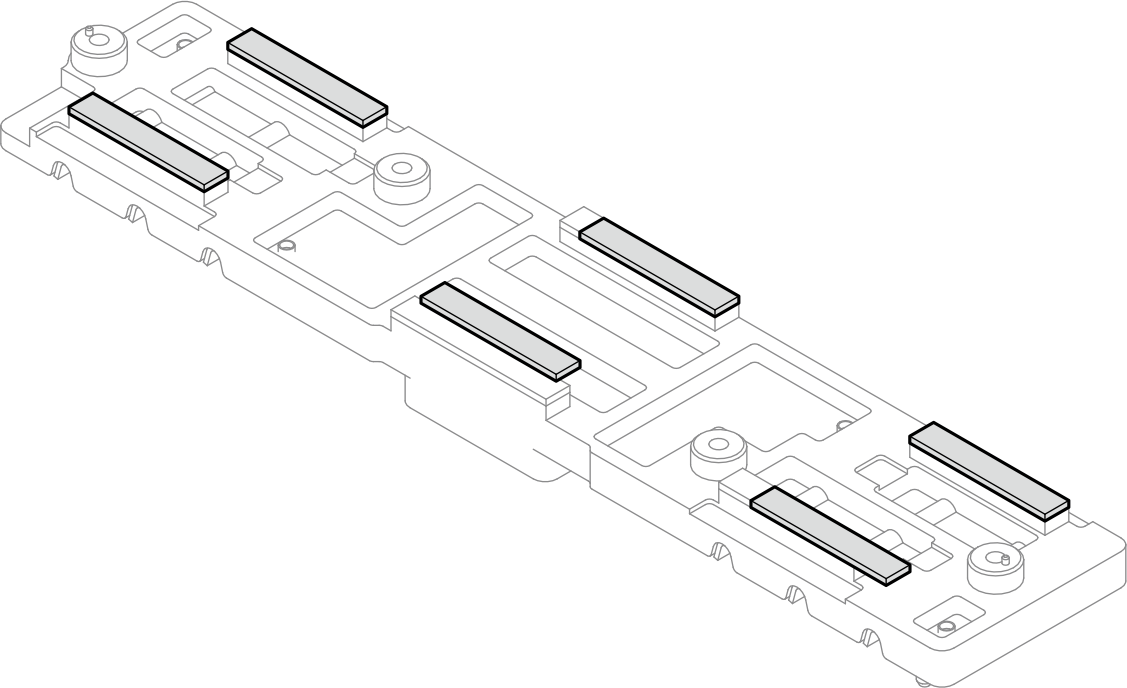

    图 2. VR 冷却板顶面间隙垫位置

  3. 将 VR 冷却板底面的一次性间隙垫更换为新的间隙垫。
    注
    确保遵循间隙垫更换准则。
    图 3. VR 冷却板底面一次性间隙垫位置

  4. 安装四颗内六角 T10 螺钉（每个节点），以将 VR 冷却板安装到处理器板。
    图 4. 安装 VR 冷却板

  5. 安装系统 I/O 板。
    1. 将系统 I/O 板安装到主板组合件上。
    2. 安装两颗 M3 PH1 螺钉，将系统 I/O 板固定到主板组合件上。
    图 5. 安装系统 I/O 板

  6. 将正面 I/O 板安装到主板组合件上。
    图 6. 安装正面 I/O 板

  7. 正面 I/O 板和支撑金属板之间有一个麦拉片。
    图 7. 主板组合件的正面 I/O 板部分的侧视图

    1 正面 I/O 板2 麦拉片3 支撑金属板
    1. 将 DIMM 工具的尖端插入正面 I/O 板和麦拉片之间。然后，使用尖端向下按压麦拉片，以防止 FIO 板底部的插脚粘在麦拉片上。
      图 8. 将麦拉片与正面 I/O 板分开

  8. 安装两颗 M3 PH1 螺钉，将正面 I/O 板固定到主板组合件上。
    图 9. 安装正面 I/O 板螺钉

  9. 将 FPC 线缆安装到正面 I/O 板和系统 I/O 板上。
    1. 拉起正面 I/O 板和系统 I/O 板上的接口的滑锁。
      图 10. 拉起接口滑锁

    2. 匹配好 FPC 线缆和接口上的丝印。然后，将 FPC 线缆安装到正面 I/O 板和系统 I/O 板上。
      到正面 I/O 板和系统 I/O 板的 FPC 线缆连接
      从 到
      标有“FIO SIDE”的 FPC 线缆端 → 正面 I/O 板上的“FIO SIDE”接口
      标有“SCM SIDE”的 FPC 线缆端 → 系统 I/O 板上的“PHY CONN”接口
      图 11. FPC 线缆连接

    3. FPC 线缆的两端有一条白线。将 FPC 线缆插入接口，直至白线看不见为止。如果可以看到白线，则表示 FPC 线缆安装不正确。
      图 12. 检查 FPC 线缆安装是否正确

    4. 按压滑锁以将 FPC 线缆固定到接口。
      图 13. 按压接口滑锁

  10. COM 端口线缆上贴有标签。将标签完全缠绕在线缆上，以防止标签遮挡系统接口和水循环模块。
    图 14. 将标签缠绕在 COM 端口线缆上

  11. 将 COM 端口线缆安装到正面 I/O 板和系统 I/O 板上。将线缆放在柱塞和串行日志接口之间。
    1 正面 I/O 板上的串行日志接口
    2 系统 I/O 板上的 COM 端口接口
    图 15. 拔下 COM 端口线缆

    注意
    COM 端口线缆应放在柱塞和串行日志接口之间。
    图 16. COM 端口线缆布放的俯视图

  12. 将主板组合件安装到托盘上。
    注
    抓住主板组合件正面的指旋螺钉和电源接口旁边的卡扣。
    图 17. 握持主板组合件

    1. 将主板组合件放入托盘中。
      图 18. 安装主板组合件

    2. 按 FIO 板上的 SFP 以太网端口。
    3. 在按 SFP 以太网端口的同时，向前滑动主板组合件，将正面接口固定到前挡板上的相应开口中。
    图 19. 将主板组合件固定到托盘上

  13. 确保 PDB 托盘手柄已旋转至解锁位置。
    图 20. PDB 托盘手柄解锁位置

  14. 安装 PDB 托盘。
    1. 将 PDB 托盘上的电源接口与主板上的电源接口对齐。
    2. 托盘左右两侧的内侧有三角形标记。将 PDB 托盘推入服务器托盘。将 PDB 托盘推动到三角形标记处。
    3. 同时将两个 PDB 托盘手柄旋转到锁定位置
    注意
    确保同时旋转两个手柄。
    图 21. 安装 PDB 托盘

  15. 从托盘外部安装两颗 PH1 螺钉。
    图 22. 从托盘外部安装螺钉。

  16. 拧紧三颗 PH1 松不脱螺钉，将 PDB 托盘安装到服务器托盘上。
    图 23. 拧紧松不脱螺钉

  17. 拧紧两颗 PH1 松不脱螺钉，将主板组合件固定到托盘上。
    图 24. 拧紧主板组合件上的松不脱螺钉

完成之后

  1. 安装水循环模块。请参阅安装水循环模块。

  2. （可选）将处理器板安装到节点 A 时，请安装漏液传感器夹持器。将漏液传感器夹持器放置到托盘上，然后安装两颗螺钉将其固定到托盘上。

    图 25. 安装漏液传感器夹持器

  3. 安装漏液传感器。请参阅安装漏液传感器。

  4. 安装边带线缆套件。请参阅安装系统管理边带线缆套件。

  5. 安装中间 E3.S 硬盘仓。请参阅安装 E3.S 1T 中间硬盘仓组合件。

  6. 安装 PCIe 适配器转接卡架。请参阅安装 ConnectX-7 NDR 200 适配器转接卡组合件或安装 ConnectX-7 NDR 400 适配器转接卡组合件。

  7. 安装正面 E3.S 硬盘仓。请参阅安装 E3.S 正面硬盘仓组合件。

  8. 如果系统将安装需要双侧散热的内存条，请安装 DIMM 散热条。请参阅安装 DIMM 散热条。

  9. 安装横梁。请参阅安装横梁。

  10. 安装内存条，请执行以下操作之一。

  11. 安装 DIMM 梳。请参阅安装 DIMM 梳。

  12. 安装托盘外盖。请参阅安装托盘外盖。

  13. 将托盘装入机柜。请参阅在机柜中安装托盘。

  14. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  15. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。

  16. 更新重要产品数据（VPD）。请参阅更新重要产品数据（VPD）。

    机器类型编号和序列号位于标识标签上，请参阅识别解决方案和访问 Lenovo XClarity Controller。
