安装系统管理边带线缆套件

按以下信息安装系统管理边带线缆套件。

关于本任务

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 水循环模块快接件位于边带线缆插槽旁边。将快接件移开，以便留出操作空间。
    1. 从快接件上卸下四颗螺钉。
    2. 提起快接件并放置在一旁。

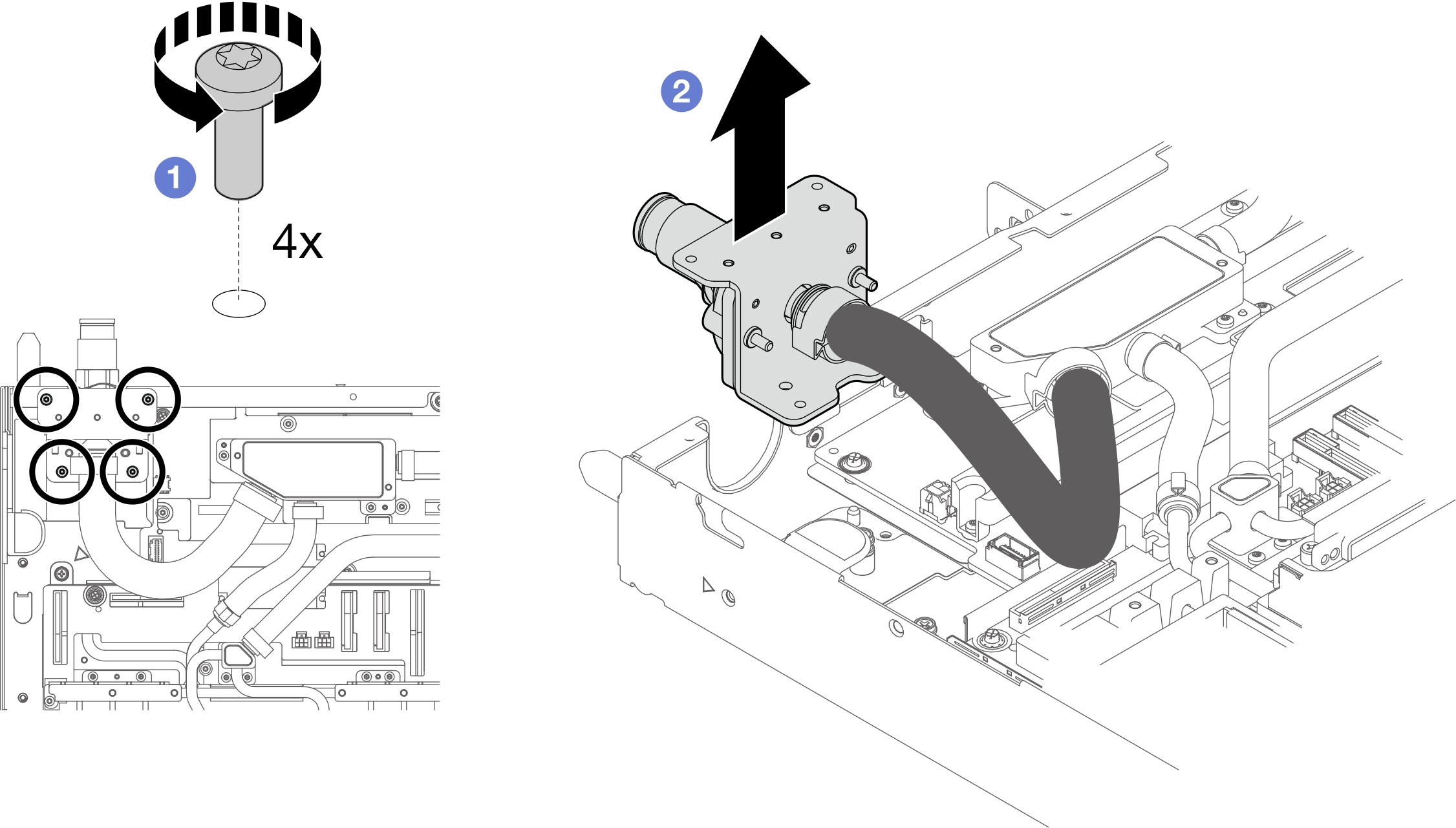

    图 1. 提起快接件

  2. 安装系统管理边带线缆套件。
    1. 将系统管理边带线缆套件安装到托盘后挡板上的开口中。
    2. 在托盘后挡板上安装三颗 M3 PH1 螺钉。

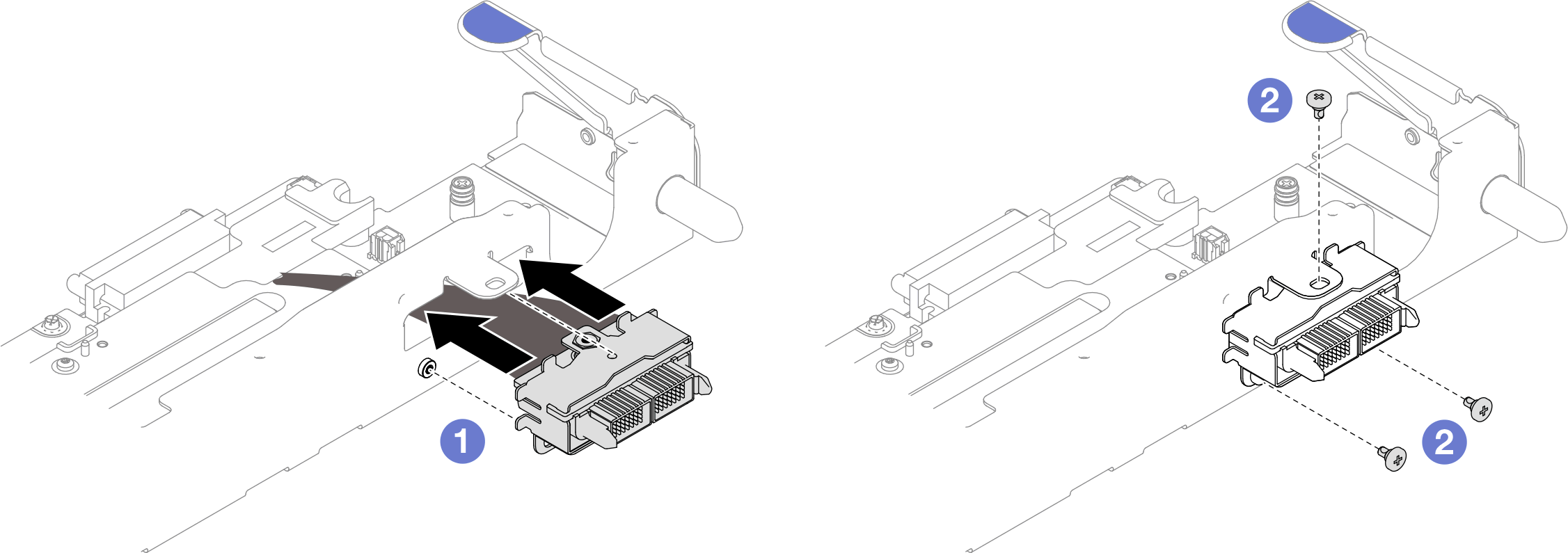

      图 2. 安装系统管理边带线缆套件

  3. 将快接件装回托盘。
    1. 将快接件放置到托盘上。
    2. 安装四颗螺钉将快接件固定到托盘。

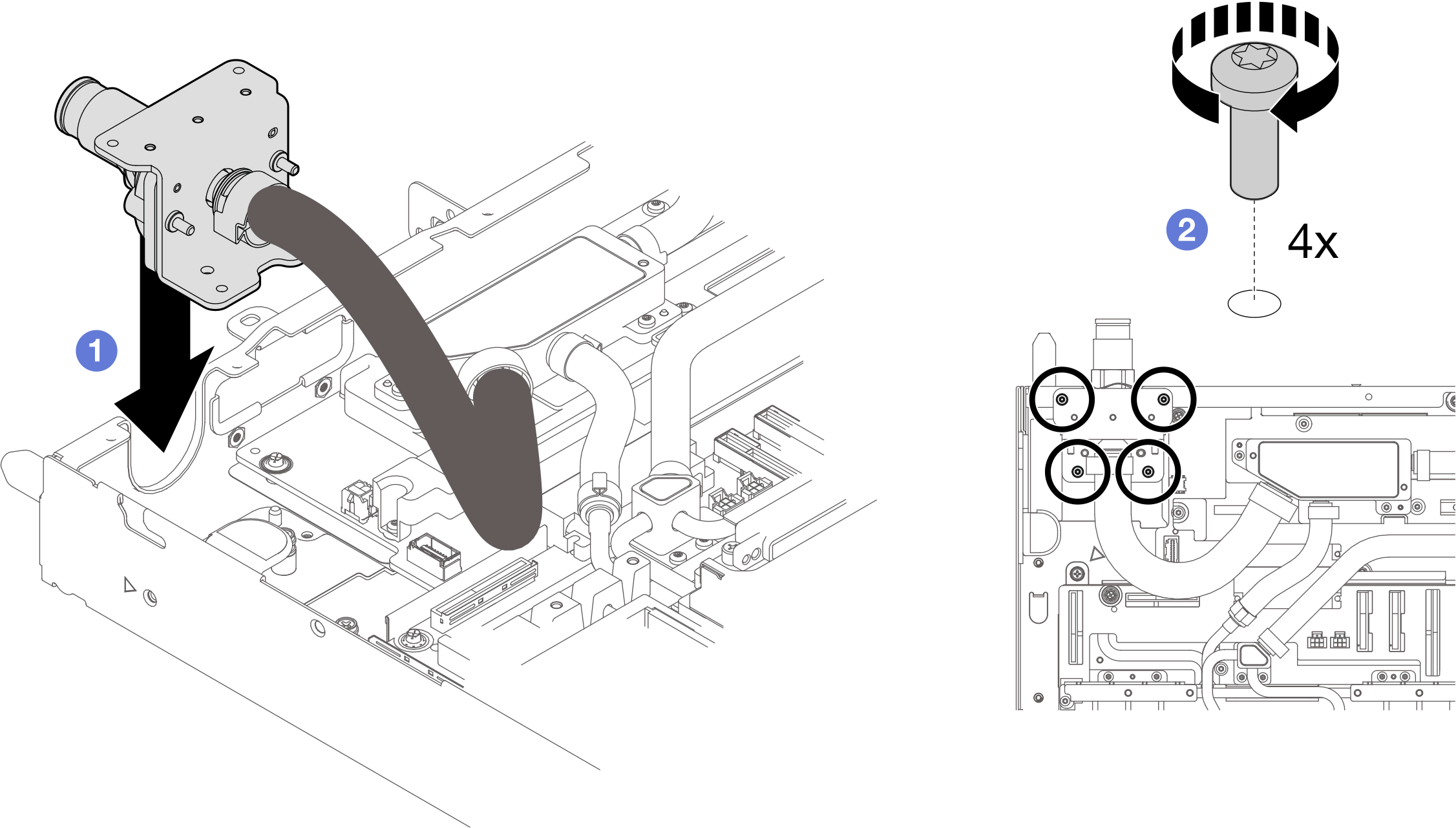

    图 3. 安装快接件

    注
    为防止损坏线缆，在将边带线缆穿过水循环模块时，务必按住边带模块附近的线缆。
    图 4. 按住边带线缆

完成之后

  1. 将系统管理边带线缆连接到主板，请参阅内部线缆布放。

  2. 安装正面 E3.S 硬盘仓。请参阅安装 E3.S 正面硬盘仓组合件。

  3. 安装横梁。请参阅安装横梁。

  4. 安装托盘外盖。请参阅安装托盘外盖。

  5. 将托盘装入机柜。请参阅在机柜中安装托盘。

  6. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  7. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
