PCIe 适配器线缆布放
按以下信息布放 PCIe 适配器的线缆。
SC750 V4 支持三种 PCIe 配置，请参阅以下内容了解每种配置的线缆布放。
插槽直连配置线缆布放

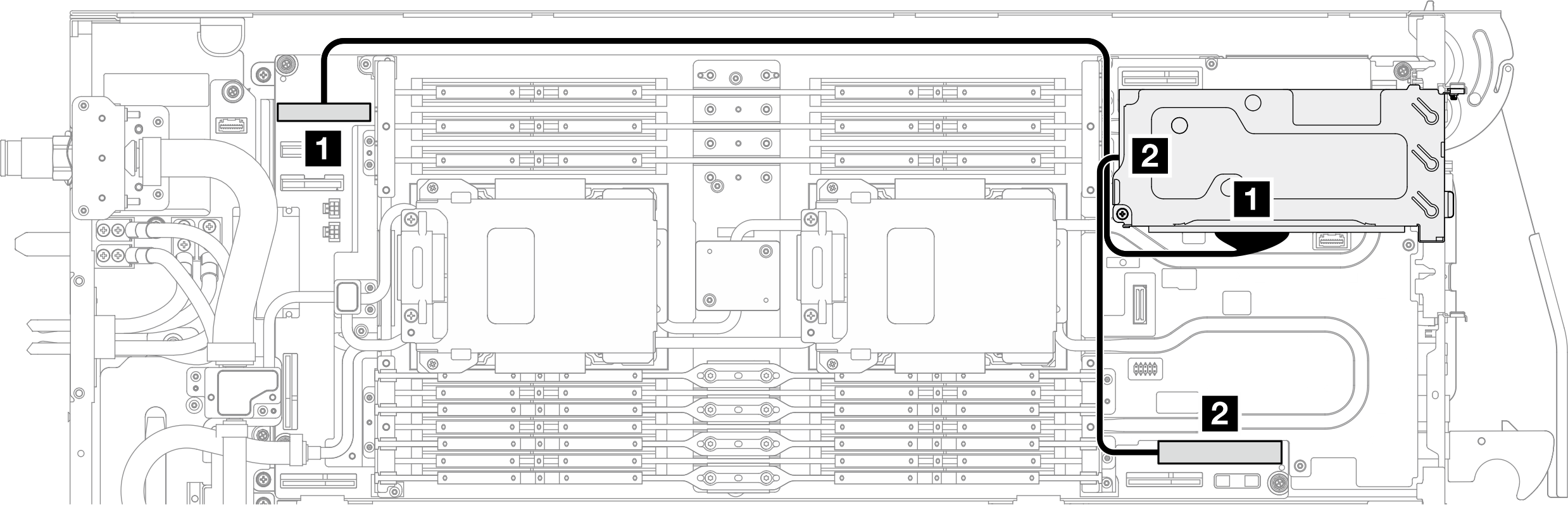

图 2. 插槽直连配置线缆布放
| 从 | 到 |
|---|---|
| 1 插槽 2 中转接卡架上的有线转接卡 | 1 主板上的 PCIe 转接卡 2 PCIe x16 接口 |
| 2 插槽 2 中的 PCIe 适配器 | 2 主板上的 PCIe 转接卡 1 PCIe x16 接口 |
共享 I/O 配置线缆布放
图 3. 共享 I/O 配置线缆布放
| 从 | 到 |
|---|---|
| 1 节点 B 的插槽 1 中的 PCIe 适配器 | 1 节点 A 主板上的 PCIe 转接卡 1 PCIe x16 接口 |
