主板开关

下图显示了开关的位置和描述。

注
如果开关组的顶部粘贴了清洁保护贴纸，则必须将其揭下并丢弃，以便对开关进行操作。
重要

  1. 在更改任何开关设置或移动任何跳线之前，请关闭解决方案；然后，断开所有电源线和外部线缆的连接。请查看以下信息：

  2. 未在本文档插图中显示的任何主板开关或跳线组均为预留。

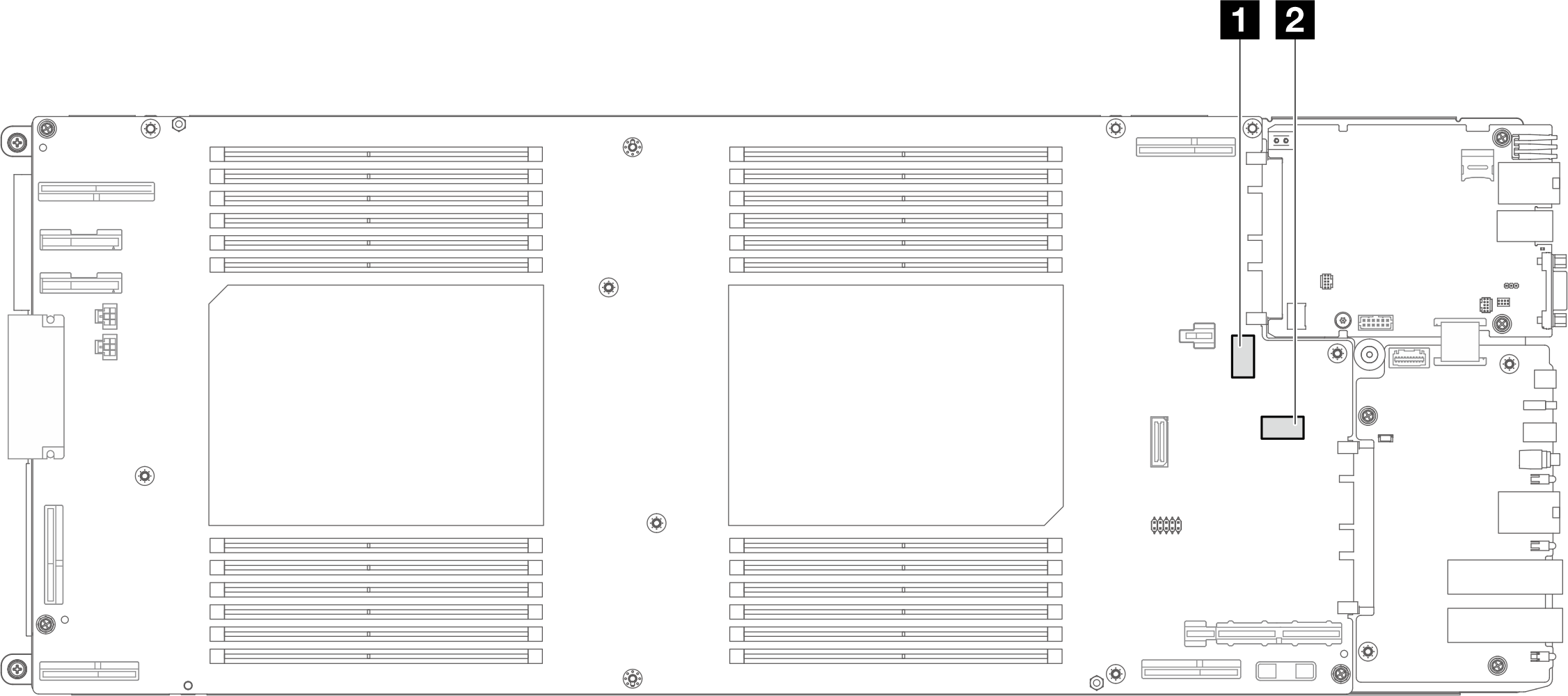

图 1. 主板开关

表 1. 主板开关
1 SW52 SW4
表 2. 开关组定义
开关编号开关名称启用开关功能
SW4 位 8密码重置

要启用绕过密码开机，请执行以下操作：

  1. 将开关拨到另一侧。

  2. 打开系统电源。此开机不需要密码。

  3. 引导进入 UEFI 设置，首先清除开机密码；然后，设置新的开机密码

  4. 下次开机将需要密码（在步骤 3 中设置的密码）。

SW5 位 4清除 CMOS

默认为“关”（禁用）。

要启用开关功能，请执行以下操作：

  1. 将开关设置为“开”

  2. 等待大约五分钟

  3. 将开关设置为“关”

  4. 打开系统电源

  5. RTC 将被清除。
