间隙垫识别和位置

按本节中的信息识别 SC750 V4 中使用的间隙垫的形状、位置、更换情况和说明。

SC750 V4 中使用的间隙垫的安装准则​

有关 SC750 V4 中使用的间隙垫和油灰垫，请参阅：

水循环模块间隙垫​

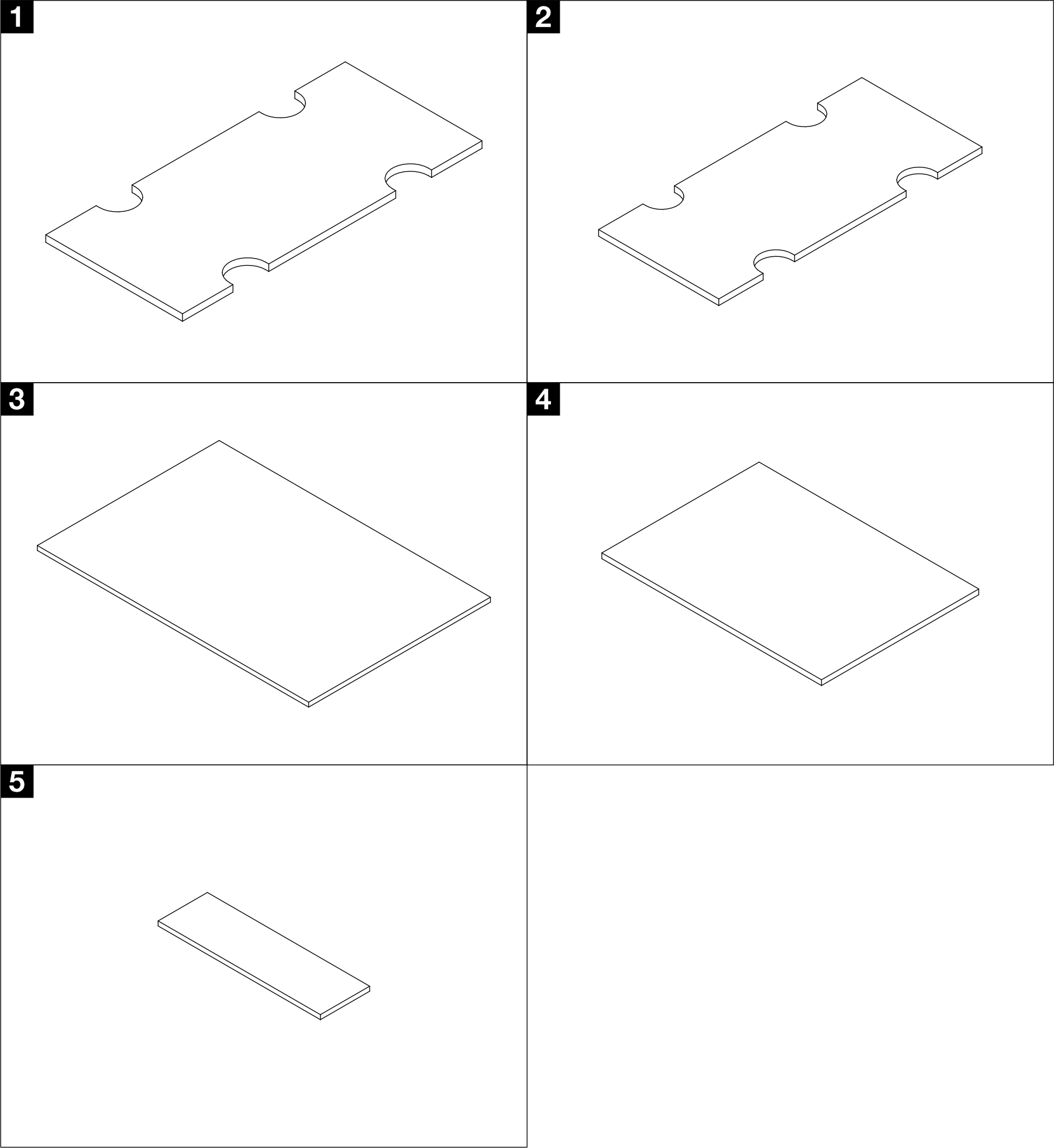

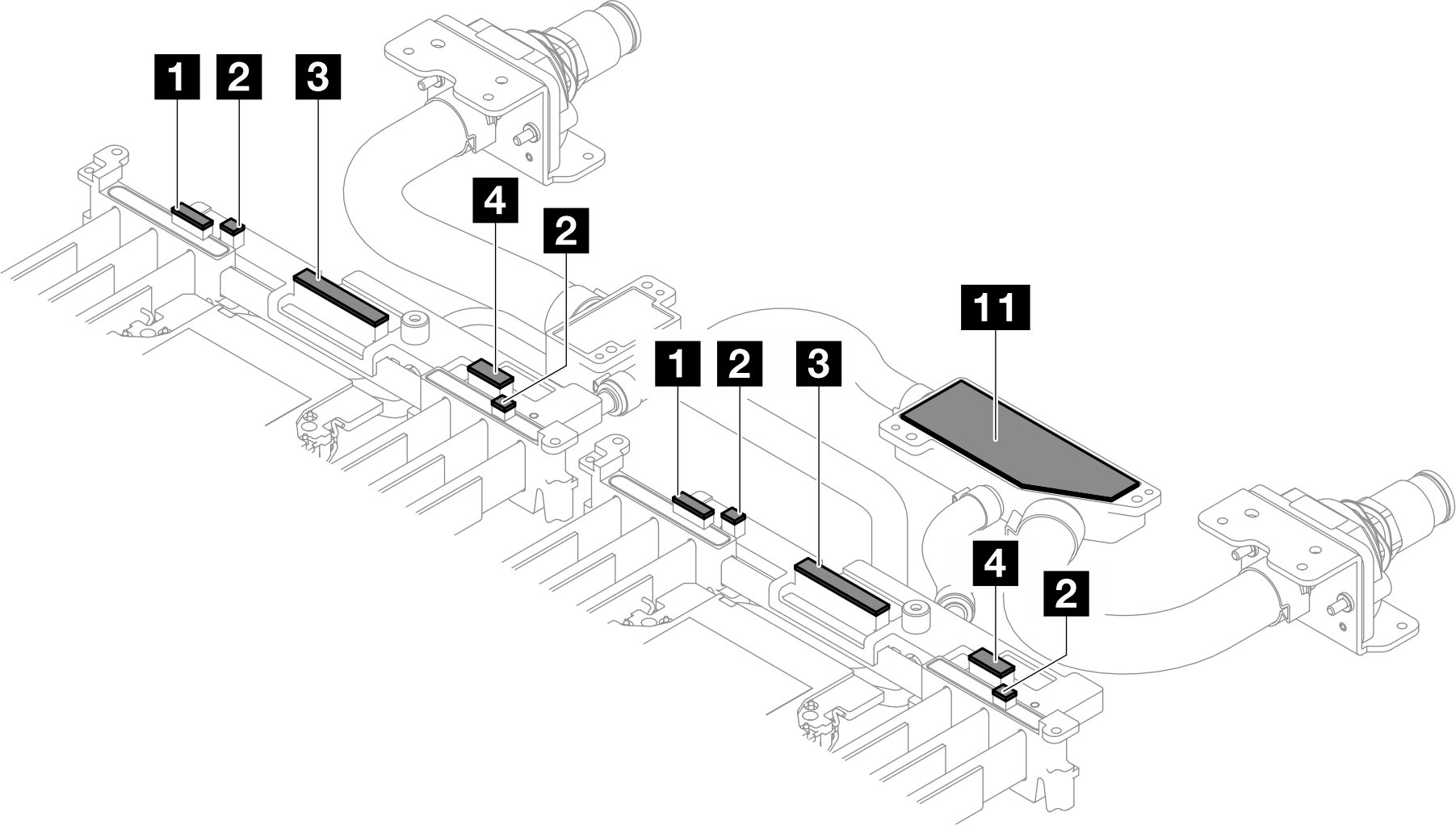

图 1. 水循环模块后端的间隙垫

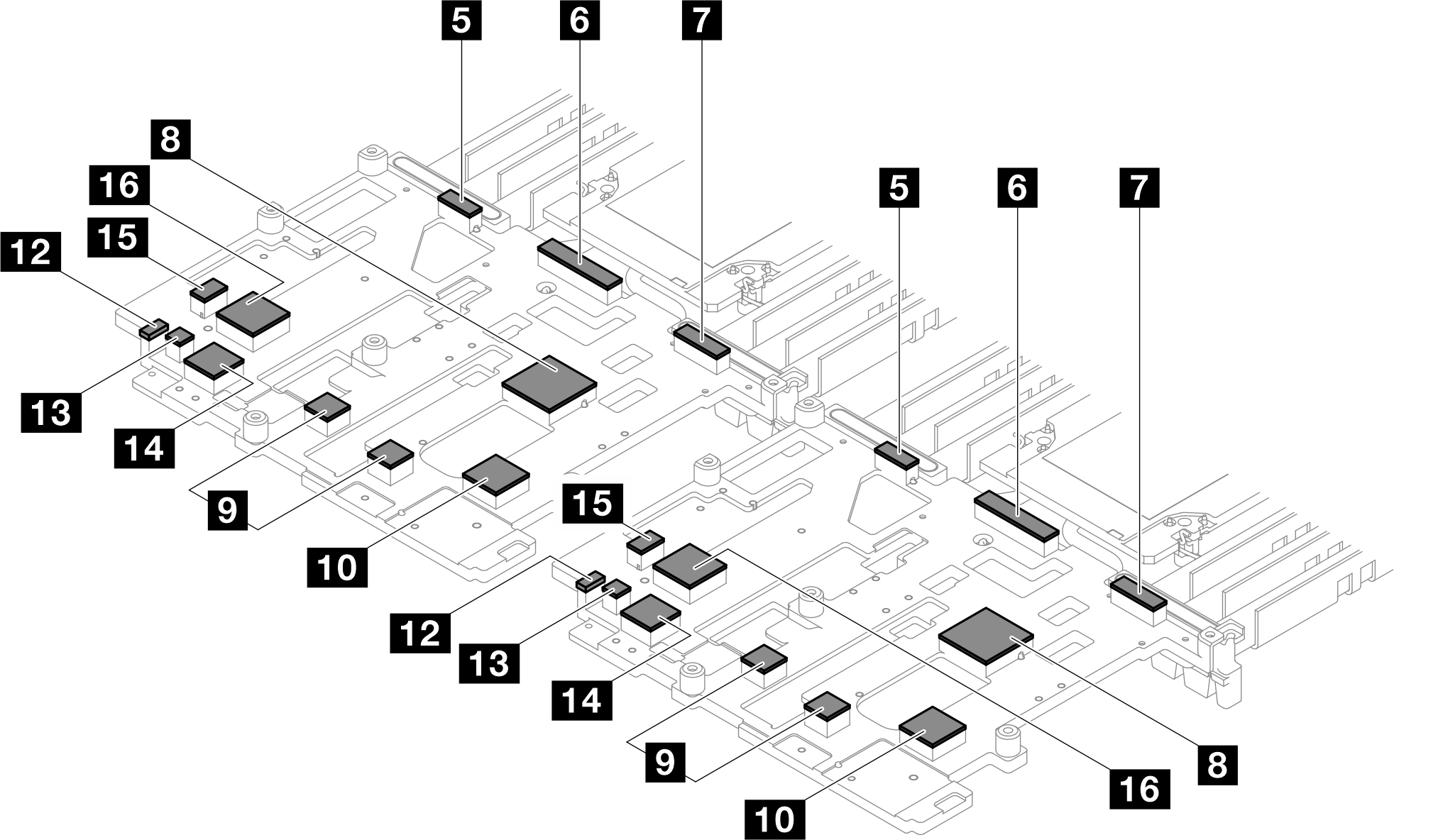

图 2. 水循环模块前端的间隙垫

表 1. 水循环模块间隙垫
垫片编号需要间隙垫的组件安装需要更换间隙垫的情况垫片贴附位置垫片贴附说明

1, 2, 3, 4

当水循环模块上的间隙垫损坏或脱落时，请更换间隙垫。水循环模块后端

  1. 撕下间隙垫上的蓝色或透明塑料薄膜，然后将这一面贴附在水循环模块上。

  2. 将间隙垫贴附在水循环模块上后，撕下间隙垫另一面的塑料薄膜。

11

当水循环模块上的间隙垫损坏或脱落时，请更换间隙垫。水循环模块后端的混合室

  1. 保持黄色面朝上，从底部剥离塑料薄膜。

  2. 保持黄色面朝上，将间隙垫贴附到混合室上。

5, 6, 7, 8, 9

10, 12, 13, 14, 15

当水循环模块上的间隙垫损坏或脱落时，请更换间隙垫。水循环模块前端

  1. 撕下间隙垫上的蓝色或透明塑料薄膜，然后将这一面贴附在水循环模块上。

  2. 将间隙垫贴附在水循环模块上后，撕下间隙垫另一面的塑料薄膜。

VR 冷却板间隙垫​

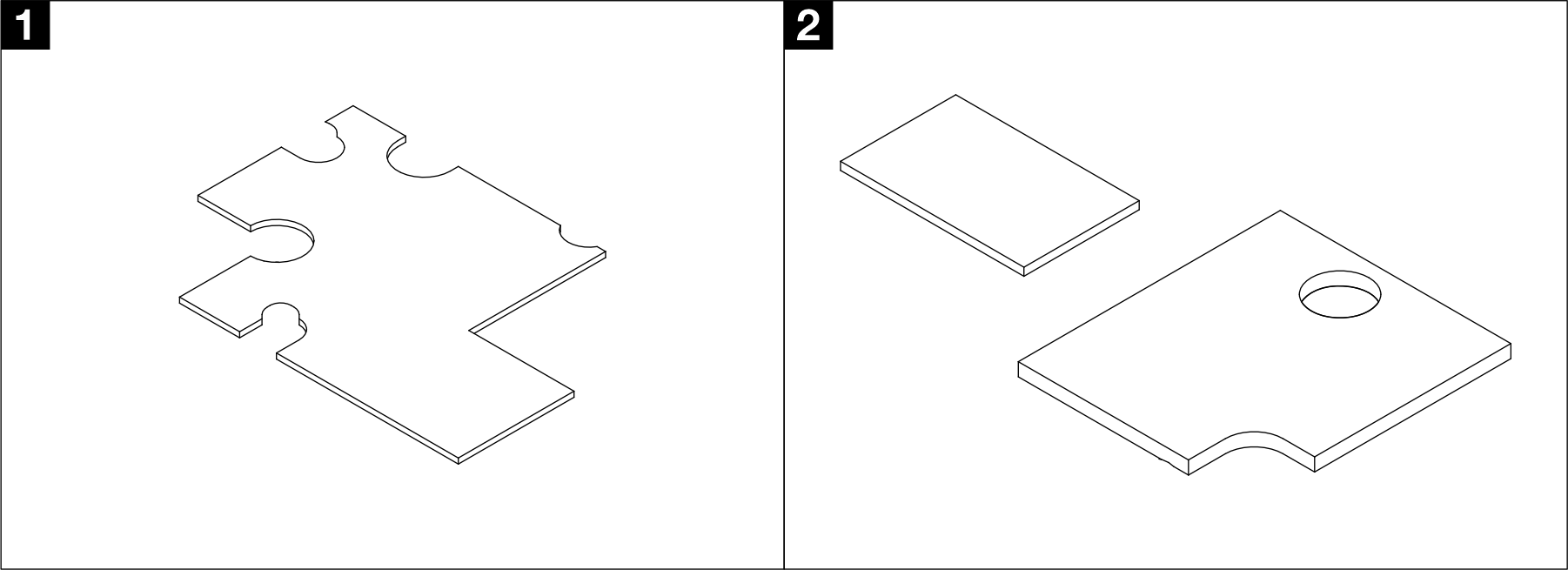

图 3. VR 冷却板间隙垫

表 2. VR 冷却板间隙垫
间隙垫编号需要间隙垫的组件安装需要更换间隙垫的情况间隙垫贴附位置间隙垫贴附说明
1当 VR 冷却板上的间隙垫损坏或脱落时，请更换间隙垫。VR 冷却板的顶面

撕下间隙垫上的透明塑料薄膜，然后将这一面贴附在冷却板上。

2

一次性间隙垫。

每次卸下 VR 冷却板后，请更换间隙垫。

VR 冷却板的底面

  1. 间隙垫上有两层塑料薄膜，一层是透明的，另一层上面有印刷字样。

  2. 撕下透明塑料薄膜，然后将这一面贴附在冷却板上。

  3. 撕下另一层塑料薄膜。

ConnectX-7 NDR 适配器间隙垫​

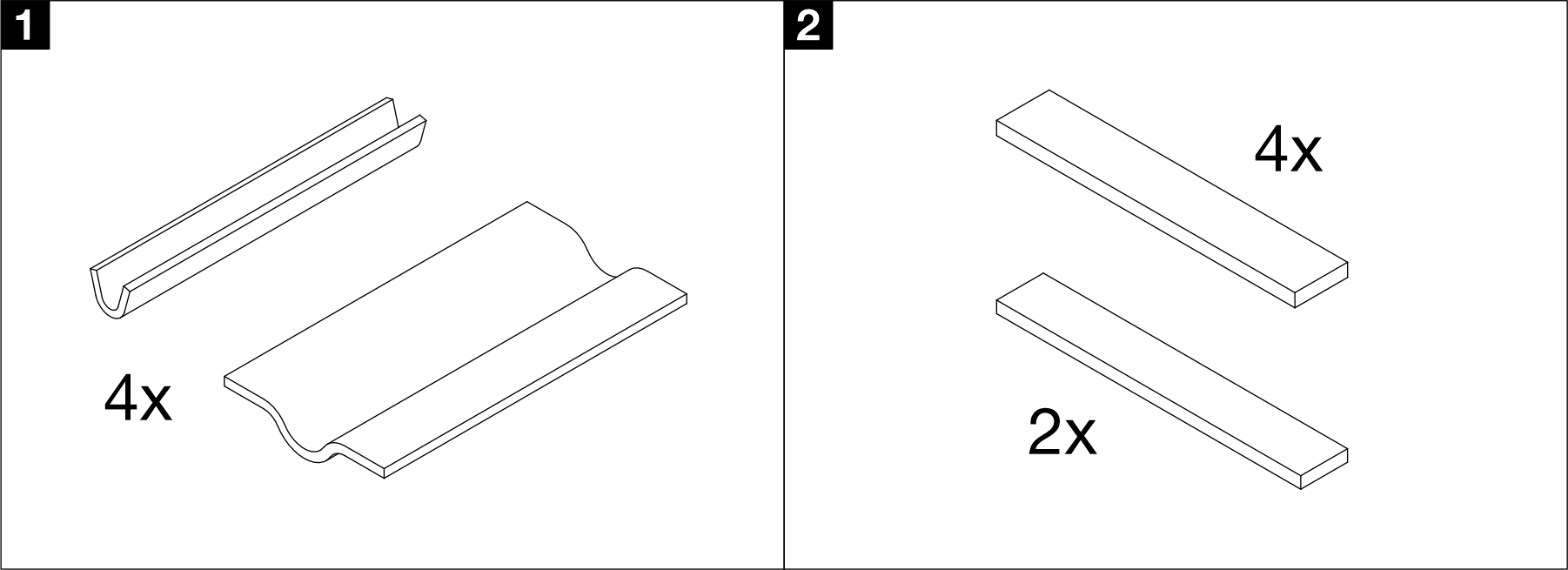

图 4. ConnectX-7 NDR 适配器间隙垫

表 3. ConnectX-7 NDR 适配器间隙垫
间隙垫编号需要间隙垫的组件安装需要更换间隙垫的情况间隙垫贴附位置间隙垫贴附说明
1

安装 ConnectX-7 NDR 400 适配器转接卡组合件。

一次性间隙垫。

每次卸下 ConnectX-7 NDR 400 转接卡组合件后，请更换间隙垫。

ConnectX-7 NDR 400 接口板

  1. 间隙垫上有两层塑料薄膜，一层是透明的，另一层上面有印刷字样。

  2. 撕下透明塑料薄膜，然后将这一面贴附在冷却板上。

  3. 撕下另一层塑料薄膜。

2

安装 ConnectX-7 NDR 200 适配器转接卡组合件。

一次性间隙垫。

每次卸下 ConnectX-7 NDR 200 转接卡组合件后，请更换间隙垫。

ConnectX-7 NDR 200 接口板

E3.S 硬盘间隙垫​



表 4. E3.S 硬盘间隙垫
间隙垫编号需要间隙垫的组件安装间隙垫贴附位置更换间隙垫的情况间隙垫贴附说明
1E3.S 中间冷却板的顶面E3.S 中间冷却板上的间隙垫损坏或脱落时，请更换间隙垫

  1. 撕下垫子上的蓝色或透明塑料薄膜，然后将这一面贴在冷却板上。

  2. 将间隙垫贴附在冷却板上后，撕下间隙垫另一面的塑料薄膜。

2E3.S 中间冷却板的底面

一次性间隙垫。

每次卸下 E3.S 中间冷却板后，请更换间隙垫。

  1. 间隙垫上有两层塑料薄膜，一层是透明的，另一层上面有印刷字样。

  2. 撕下透明塑料薄膜，然后将这一面贴附在冷却板上。

  3. 撕下另一层塑料薄膜。

3E3.S 硬盘散热器E3.S 硬盘散热器上的间隙垫损坏或脱落时，请更换间隙垫。

  1. 保持黄色面朝上，从底部剥离塑料薄膜。

  2. 保持黄色面朝上，将间隙垫贴附在 E3.S 硬盘散热器上。

4

安装 E3.S 正面硬盘仓组合件

水循环模块当水循环模块上的间隙垫损坏或脱落时，请更换间隙垫。

  1. 保持黄色面朝上，从底部剥离塑料薄膜。

  2. 保持黄色面朝上，将间隙垫贴附到水循环模块上。

5

安装 E3.S 正面硬盘仓组合件

水循环模块

一次性间隙垫。

每次卸下 E3.S 正面硬盘仓后，请更换间隙垫。

  1. 间隙垫上有两层塑料薄膜，一层是透明的，另一层上面有印刷字样。

  2. 撕下透明塑料薄膜，然后将这一面贴附在冷却板上。

  3. 撕下另一层塑料薄膜。
