Bedienfeld entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um das Bedienfeld zu entfernen.

Zu dieser Aufgabe

Achtung
Achtung

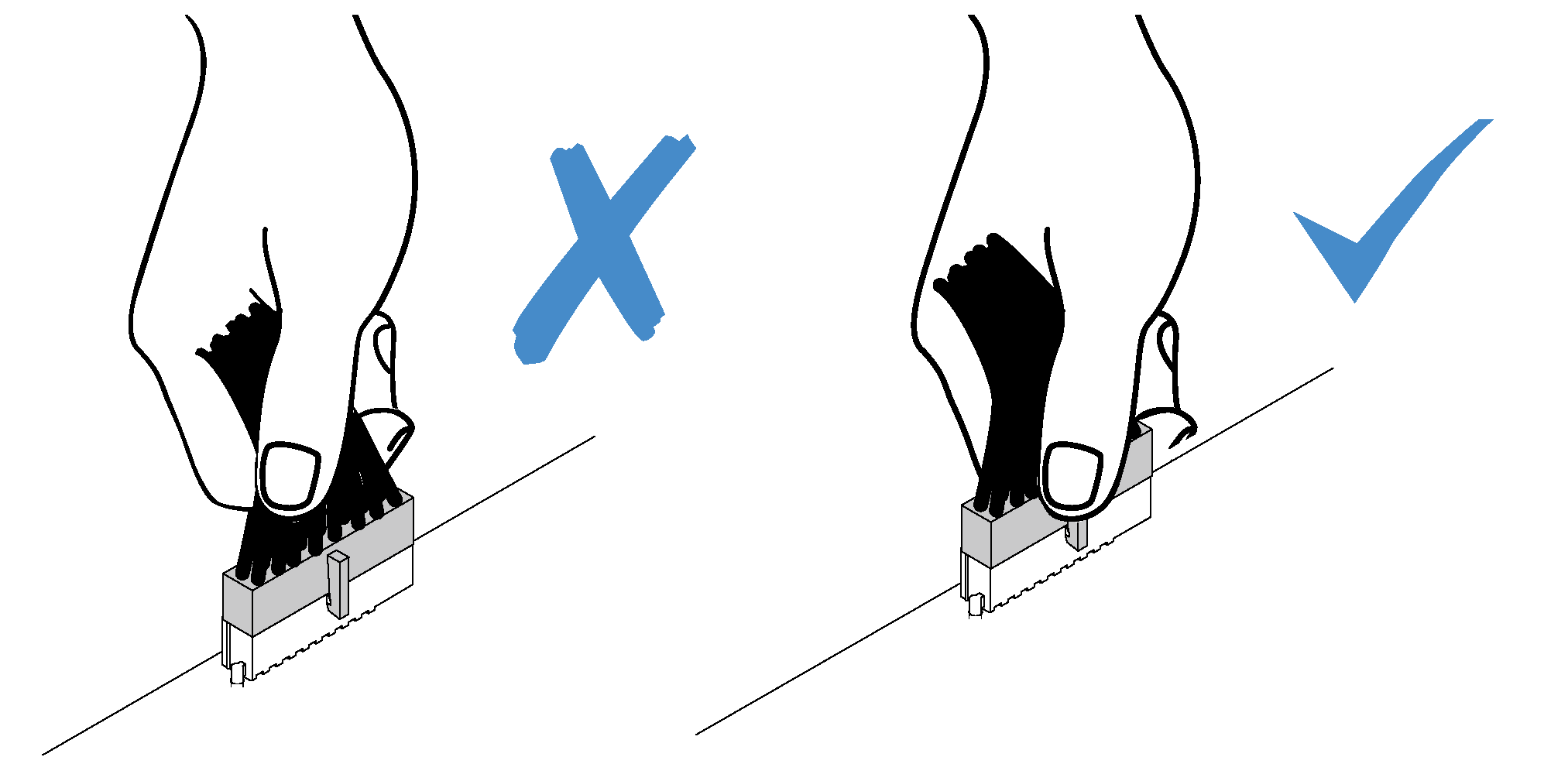

Beachten Sie unbedingt die folgenden Anweisungen, um eine Beschädigung der Kabelbuchsen auf der Systemplatine zu vermeiden. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.

  • Stecken Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen ein, ohne sie zu verkanten.

  • Zum Abziehen von Kabeln von der Systemplatine gehen Sie wie folgt vor:

    1. Halten Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen gedrückt, um die Kabelanschlüsse zu lösen.

    2. Ziehen Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen heraus, ohne sie zu verkanten.
      Anmerkung
      Das Aussehen der Kabelstecker kann von den in der Illustration dargestellten Kabelsteckern abweichen, der Entfernungsvorgang ist jedoch derselbe.






Vorgehensweise

  1. Bereiten Sie Ihren Server vor.
    1. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
  2. Ziehen Sie das Kabel des Bedienfelds von der Systemplatine ab, indem Sie wie dargestellt auf den Lösehebel drücken. Der Kabelanschluss für das Bedienfeld auf der Systemplatine ist 28 (siehe Anschlüsse auf der Systemplatine).
    1. Drücken Sie den Lösehebel, um den Anschluss zu lösen.
    2. Trennen Sie den Anschluss von der Kabelbuchse.
    Anmerkung
    Wenn Sie den Hebel nicht vor dem Entfernen der Kabel lösen, werden die Kabelbuchsen auf der Systemplatine beschädigt. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.
    Abbildung 1. Abziehen des Bedienfeldkabels
    Disconnecting the front panel cable


  3. Entfernen Sie das Bedienfeld.
    1. Halten Sie die zwei Lösehebel an der Oberseite der Laufwerkpositionen gedrückt.
    2. Ziehen Sie das Bedienfeld aus dem Server, um es zu entfernen.
    Abbildung 2. Entfernen des Bedienfelds

    Removing the front panel

Nach dieser Aufgabe

  1. Installieren Sie eine Austauscheinheit. Siehe Bedienfeld installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
