CX-7 Carrier-Board und CX-7 Mezz-Platine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um das CX-7 Carrier-Board und die CX-7 Mezz-Platine zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.
  • Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
Anmerkung
Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:
  • T15-Torx-Schraubendreher
  • Alkoholhaltiges Reinigungstuch
  • SR675 V3 CX-7 Kühlkörper-Putty-Pad-Kit

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die obere Abdeckung. Informationen dazu finden Sie im Abschnitt Obere Abdeckung entfernen.
    2. Ziehen Sie die am CX-7 Carrier-Board und der CX-7 Mezz-Platine angeschlossenen Kabel ab.
      Anmerkung

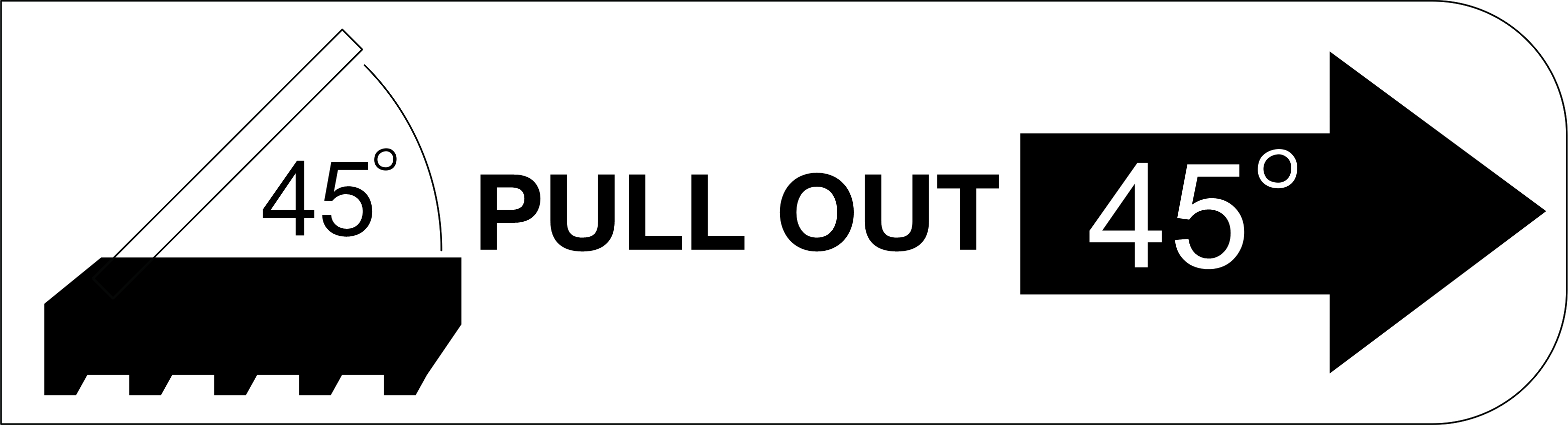

      Am Netzkabel, das mit dem Netzteilanschluss 2 am CX-7 Carrier-Board verbunden ist, befindet sich eine Verriegelung. Halten Sie die Kabelverriegelung leicht gedrückt und lösen Sie dann das Netzkabel vom CX-7 Carrier-Board.
      Abbildung 1. Abziehen des Netzkabels
      Power cable disconnection
    3. Entfernen Sie das CX-7 Baugruppe. (Siehe CX-7 Baugruppe entfernen.)
    4. Entfernen Sie das CX-7 Kühlkörper. (Siehe CX-7 Kühlkörper entfernen.)
  2. Lösen Sie die vier T15-Torx-Schrauben an der CX-7 Mezz-Platine in einem Diagonalmuster. Entfernen Sie die CX-7 Mezz-Platine anschließend vom CX-7 Carrier-Board.
    Anmerkung
    Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,9 Newtonmeter bzw. 7,96 Poundforce Inch.
    Abbildung 2. Entfernen des CX-7 Mezz-Platine
    CX-7 Mezz-Platine removal

Nach dieser Aufgabe

  1. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
  2. Wenn Sie die Komponente recyceln möchten:
    1. Entfernen Sie die sechs Schrauben vom CX-7 Carrier-Board, um sie von der Auflage aus Metall zu trennen.
      Abbildung 3. Zerlegen des CX-7 Carrier-Board
      CX-7 Carrier-Board disassembly
    2. Recyceln Sie die Komponente gemäß den örtlichen Vorschriften.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
