Netzteilanzeigen

Dieser Abschnitt enthält Informationen zu verschiedenen Netzteilanzeigenstatuswerten und Vorschläge zu entsprechenden Maßnahmen.

Zum Starten des Servers ist die folgende Mindestkonfiguration erforderlich:

  • Zwei Prozessoren
  • Zwei Speichermodule
  • Ein Netzteil
  • Ein M.2-Laufwerk (falls BS für Debuggingzwecke erforderlich ist)
  • Sechs Lüfter an der Vorderseite
  • Fünf Lüfter an der Rückseite
  • Ein hinterer PCIe-Ethernet-Adapter (falls Netzwerk erforderlich ist)
  • CPU-Wasserkreislauf angeschlossen an Wasser (bei Gleichstromanschluss)

In der folgenden Tabelle werden die Fehler beschrieben, die durch verschiedene Kombinationen von Netzteilanzeigen und der Betriebsanzeige angezeigt werden, sowie die vorgeschlagenen Maßnahmen zum Beheben der erkannten Fehler.

Abbildung 1. CFFv4 Netzteilanzeigen
CFFv4 power supply LEDs
Tabelle 1. CFFv4 Netzteilanzeigen
AnzeigeBeschreibung
1 Eingangsstatus
Die Eingangsstatusanzeige kann einen der folgenden Status aufweisen:
  • Aus: Das Netzteil wurde von der Netzsteckdose getrennt.

  • Grün: Das Netzkabel ist an die Netzsteckdose angeschlossen.

2 Ausgangsstatus
Die Ausgangsstatusanzeige kann einen der folgenden Status aufweisen:
  • Aus: Der Server ist ausgeschaltet oder das Netzteil funktioniert nicht ordnungsgemäß. Wenn der Server eingeschaltet ist, aber die Ausgabestatusanzeige aus ist, ersetzen Sie das Netzteil.

  • Langsam blinkendes Grün (etwa einmal alle zwei Sekunden): Das Netzteil ist im aktiven kalten Redundanzmodus.

  • Schnell blinkendes Grün (etwa zweimal pro Sekunde): Das Netzteil ist im kalten Redundanz-Ruhemodus.

  • Grün: Der Server ist eingeschaltet und das Netzteil funktioniert ordnungsgemäß.

3 Fehleranzeige
  • Aus: Das Netzteil funktioniert ordnungsgemäß.

  • Gelb: Das Netzteil ist möglicherweise ausgefallen. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU-Datenprotokolls.

In der folgenden Tabelle werden die Fehler beschrieben, die durch verschiedene Kombinationen von Netzteilanzeigen und der Betriebsanzeige angezeigt werden, sowie die vorgeschlagenen Maßnahmen zum Beheben der erkannten Fehler.

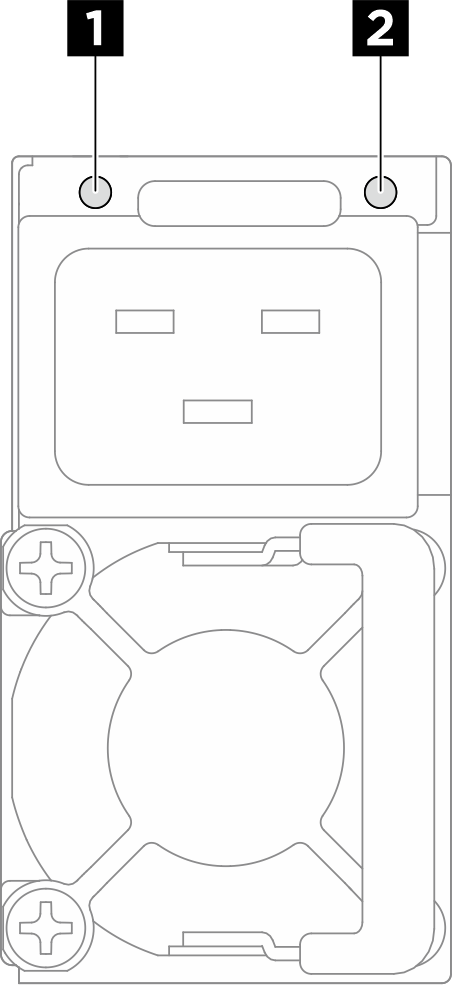

Abbildung 2. CRPS Netzteilanzeigen
CRPS power supply LEDs
Tabelle 2. CRPS Netzteilanzeigen
AnzeigeBeschreibung
1 Ausgabe- und Fehlerstatus (zweifarbig, grün und gelb)
Die Ausgangs- und Fehlerstatusanzeige kann einen der folgenden Status aufweisen:
  • Aus: Der Server ist ausgeschaltet oder die Netzteileinheit funktioniert nicht ordnungsgemäß. Wenn der Server eingeschaltet ist, aber die Anzeige aus ist, tauschen Sie die Netzteileinheit aus.

  • Schnell blinkendes Grün (etwa fünf Mal pro Sekunde): Die Netzteileinheit befindet sich im Firmwareaktualisierungsmodus.

  • Grün: Der Server ist eingeschaltet und die Netzteileinheit funktioniert ordnungsgemäß.

  • Gelb: Die Netzteileinheit ist möglicherweise ausgefallen. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU-Datenprotokolls.

2 Eingangsstatus (einfarbig, grün)
Die Eingangsstatusanzeige kann einen der folgenden Status aufweisen:
  • Aus: Die Netzteileinheit wurde von der Eingangsstromquelle getrennt.

  • Grün: Die Netzteileinheit ist an die Eingangsstromquelle angeschlossen.

  • Blinken (1 Hz): Die Eingangsleistung ist fehlerhaft.
