DWC 45-Port Rack Manifold (rackinternes System) installieren

Verwenden Sie diese Informationen, um die ThinkSystem Neptune® DWC 45-Port-Leitung in einem Rack-Direktwasserkühlungssystem zu installieren.

VORSICHT

Die Kühlflüssigkeit kann Reizungen der Haut und der Augen verursachen. Vermeiden Sie direkten Kontakt mit der Kühlflüssigkeit.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S011

VORSICHT

Scharfe Kanten, Ecken oder Scharniere in der Nähe.

S038

VORSICHT

Bei diesem Verfahren sollte ein Augenschutz getragen werden.

S040

VORSICHT

Bei diesem Verfahren sollten Schutzhandschuhe getragen werden.

Achtung

• Stellen Sie sicher, dass die ordnungsgemäße Handhabung stets eingehalten wird, wenn Sie mit chemisch behandelter Kühlflüssigkeit arbeiten, die im Kühlsystem des Racks verwendet wird. Stellen Sie sicher, dass Ihnen der Lieferant der Chemikalie zur Kühlflüssigkeitsaufbereitung alle Sicherheitsdatenblätter und Sicherheitsinformationen zur Verfügung gestellt hat. Außerdem muss die richtige persönliche Schutzausrüstung verfügbar sein, die vom Lieferanten der Chemikalie zur Kühlflüssigkeitsaufbereitung empfohlen wird. Schutzhandschuhe und -brillen werden möglicherweise als Vorsichtsmaßnahme empfohlen.

• Diese Aufgabe erfordert mindestens zwei Personen.

Vorgehensweise

1. Stellen Sie sicher, dass der rackinterne CDU und andere Einheiten ausgeschaltet und alle externen Kabel getrennt sind.
2. Setzen Sie den Server in den Gehäuserahmen ein.
3. Installieren Sie die Leitung.
   Abbildung 1. Installieren der Leitung






   1. Halten Sie die Leitung mit beiden Händen und befestigen Sie sie am Rackschrank.
   2. Richten Sie die Rollen an den Öffnungen aus und lassen Sie sie am Schrank einrasten.
4. Wiederholen Sie den letzten Schritt, um die andere Leitung zu installieren.
5. Installieren Sie Kugelhähne am CDU.

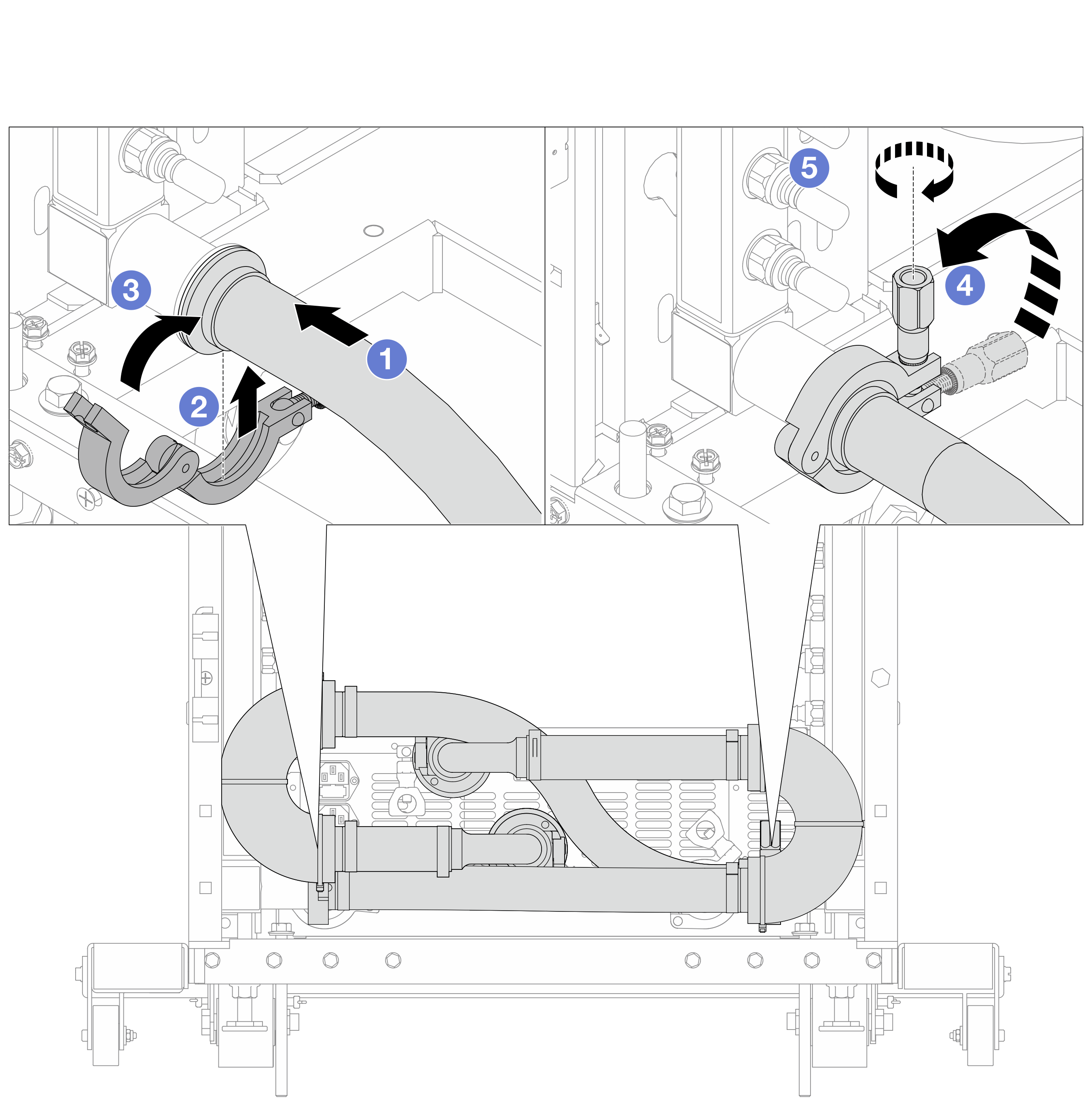

   Abbildung 2. Installieren der Kugelhähne






   1. Schließen Sie die Kugelhähne an die Zulauf‑ und Rücklauf-Anschlüsse an.
   2. Umschließen Sie die Hülse am Schlauch mit der Klammer.
   3. Schließen Sie die Klammer.
   4. Klappen Sie die Schraube nach oben.
   5. Ziehen Sie die Schraube an und stellen Sie sicher, dass sie befestigt ist.
6. Bringen Sie den Verbindungssatz an den Leitungen an.
   Abbildung 3. Anbringen des Verbindungssatzes







   1 17‑mm-Schraubenschlüssel

   1. Verbinden Sie den Verbindungssatz mit beiden Leitungen.
   2. Umschließen Sie die Hülse am Schlauch mit der Klammer.
   3. Schließen Sie die Klammer.
   4. Klappen Sie die Schraube nach oben.
   5. Ziehen Sie die Schraube an und stellen Sie sicher, dass sie befestigt ist.
7. Montieren Sie den Verbindungssatz an den Kugelhähnen.
   Abbildung 4. Verbinden der Kugelhähne






   1. Schließen Sie die Kugelhähne an.
   2. Drehen Sie den Anschluss nach rechts, um die zwei Ventile zu verriegeln.
8. Bereiten Sie den rackinternen CDU vor.
   1. Schließen Sie den Zulaufschlauch an den Einlassanschluss an der Vorderseite an.
      Abbildung 5. Vorderseite des CDU






   2. Schließen Sie die Schläuche an den Ablaufanschluss und Ablassanschluss an der Rückseite an.
      Abbildung 6. Rückseite des CDU







      • Schließen Sie die Ablauf‑ und Ablassschläuche an den CDU an.
      • Drehen Sie die Anschlüsse nach rechts, um die Verbindung zu sichern.

      Wichtig

      • Weitere Betriebs‑ und Wartungsrichtlinien finden Sie im Lenovo Neptune DWC RM100 Rackinterner Kühlwasserverteiler (CDU) – Betriebs‑ und Wartungshandbuch.

      • Wenn Sie Support, entsprechende Garantie‑ und Wartungsinformationen benötigen, wenden Sie sich an das Lenovo Professional Services Team: cdusupport@lenovo.com.

        cdusupport@lenovo.com


9. Bringen Sie die Schnellanschlüsse an den Leitungen an.
   Anmerkung

   Je nach Modell weicht Ihr Server möglicherweise von den Abbildungen in diesem Abschnitt ab.

   Abbildung 7. Anbringen der Schnellanschlüsse






   1. Entfernen Sie die Schnellanschlussabdeckung aus Gummi vom Leitungsanschluss.
   2. Verbinden Sie den Anschluss mit dem Leitungsanschluss.
10. Bringen Sie den Ablasssatz an der Zulaufseite der Leitung an.
    Abbildung 8. Installieren des Ablasssatzes an der Zulaufseite






    1. Entfernen Sie die Schnellanschlussabdeckung aus Gummi vom Leitungsanschluss.
    2. Verbinden Sie den Ablasssatz mit der Leitung.
11. Öffnen Sie die Griffe der Kugelhähne, damit das System mit Kühlflüssigkeit gefüllt und die Luft aus den Leitungen gedrückt wird.
    Abbildung 9. Öffnen der Kugelhähne






    1. Drücken Sie auf den Knopf am Schalter des Kugelhahns.
    2. Drehen Sie den Schalter wie oben dargestellt, um die Hähne vollständig zu öffnen.
    Achtung

    • Achten Sie genau auf die vordere Anzeige des CDU und halten Sie den Systemdruck auf 1 bar.

    • Weitere Informationen zu Kühlmitteltemperatur- und Systemdruckvoraussetzungen finden Sie im Abschnitt zu den Wasseranforderungen für Ihren Server.

12. Öffnen Sie langsam das Ablassventil, damit die Luft durch den Schlauch entweicht. Schließen Sie das Ablassventil, sobald ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Ablassschlauch nur minimale Blasen befinden.
    Abbildung 10. Öffnen des Ablassventils an der Zulaufseite






13. Bringen Sie den Ablasssatz an der Rücklaufseite der Leitung an.
    Abbildung 11. Installieren des Ablasssatzes an der Rücklaufseite






    1. Entfernen Sie die Schnellanschlussabdeckung aus Gummi vom Leitungsanschluss.
    2. Verbinden Sie den Ablasssatz mit der Leitung.
14. Öffnen Sie langsam das Ablassventil, damit die Luft durch den Schlauch entweicht. Schließen Sie das Ablassventil, sobald ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Ablassschlauch nur minimale Blasen befinden.
    Abbildung 12. Öffnen des Ablassventils an der Rücklaufseite






15. (Sicherheitsmaßnahme) Um sicherzustellen, dass sich möglichst wenig Luft im Inneren befindet, bringen Sie den Ablasssatz noch einmal an der Zulaufseite der Leitung an und wiederholen Sie den Vorgang. Schließen Sie das Ablassventil, sobald ein kontinuierlicher Wasserstrahl in den Eimer fließt oder sich im Ablassschlauch nur minimale Blasen befinden.
    Abbildung 13. Öffnen des Ablassventils an der Zulaufseite






16. Achten Sie nach Abschluss der Aufgabe genau auf die vordere Anzeige des CDU und halten Sie den Systemdruck auf 1 bar. Weitere Informationen zu Kühlmitteltemperatur und Voraussetzungen an den Systemdruck finden Sie im Abschnitt zu den Wasseranforderungen für Ihren Server.
