Installez le DWC 45-Port Rack Manifold (système en rack)

Utilisez ces informations pour installer le ThinkSystem Neptune® DWC 45-Port Rack Manifold dans un système de refroidissement par eau direct en rack.

ATTENTION

Le liquide de refroidissement peut provoquer une irritation de la peau et des yeux. Évitez tout contact direct avec le liquide de refroidissement.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d’alimentation. Pour mettre l’unité hors tension, vous devez déconnecter tous les cordons de la source d’alimentation.

S011

ATTENTION

Bords, coins ou articulations tranchants.

S038

ATTENTION

Une protection oculaire est requise pour cette procédure.

S040

ATTENTION

Des gants de protection sont requis pour cette procédure.

Avertissement

• Assurez-vous que les procédures de manipulation appropriées sont respectées lorsque vous travaillez avec un liquide de refroidissement traité chimiquement qui est utilisé dans le système de refroidissement de l’armoire. Assurez-vous que le fournisseur de traitement chimique du liquide de refroidissement propose des fiches techniques Santé-Sécurité et des informations de sécurité et que des équipements de protection individuelle sont disponibles conformément au fournisseur de traitement chimique du liquide de refroidissement. Il peut être recommandé d’utiliser des gants et des lunettes, à titre de précaution.

• Cette tâche requiert au moins deux personnes.

Procédure

1. Assurez-vous que la CDU de l’armoire et les autres périphériques ne sont pas sous tension. En outre, les câbles externes doivent tous être déconnectés.
2. Installez le serveur dans l'armoire.
3. Installez le collecteur.
   Figure 1. Installation du collecteur






   1. Tenez le collecteur des deux mains, puis montez-le dans l’armoire.
   2. Alignez les bobines avec les trous et emboîtez l’armoire.
4. Répétez la dernière étape pour installer l’autre collecteur.
5. Installez les vannes à clapet sphérique sur la CDU.
   Figure 2. Installation des vannes à clapet sphérique






   1. Connectez les vannes à clapet sphérique aux ports Alimentation et Retour.
   2. Enroulez l’interface autour de la pince.
   3. Fermez la pince.
   4. Soulevez la vis.
   5. Serrez la vis et assurez-vous qu’elle est bien en place.
6. Installez le kit de raccordement sur les collecteurs.

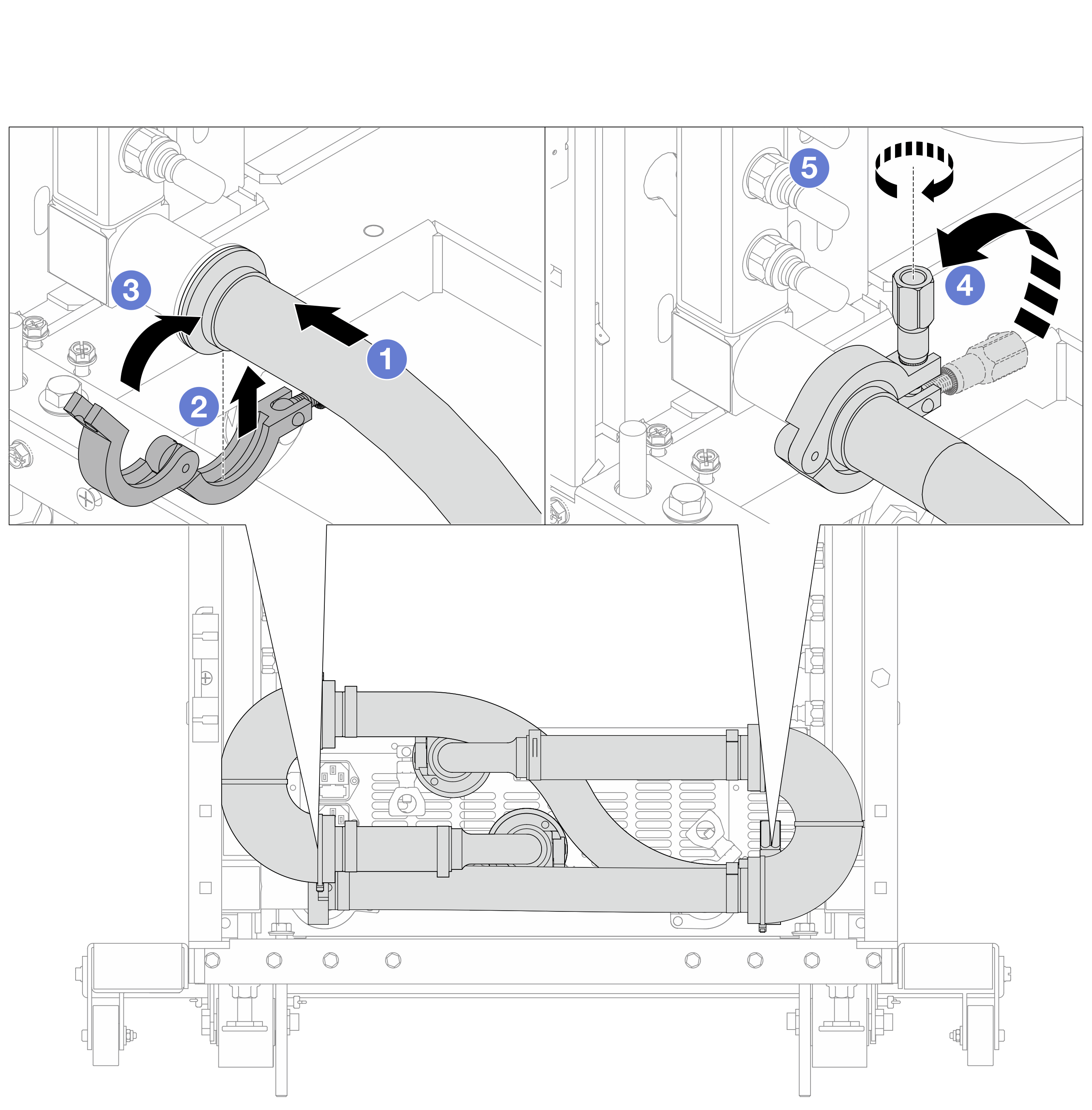

   Figure 3. Installation du kit de raccordement







   1 Clé 17 mm

   1. Connectez le kit de raccordement aux deux collecteurs.
   2. Enroulez l’interface autour de la pince.
   3. Fermez la pince.
   4. Soulevez la vis.
   5. Serrez la vis et assurez-vous qu’elle est bien en place.
7. Installez le kit de raccordement sur les vannes à clapet sphérique.
   Figure 4. Connexion des vannes à clapet sphérique






   1. Connectez les vannes à clapet sphérique.
   2. Procédez à une rotation vers la droite pour verrouiller les deux vannes.
8. Préparez la CDU de l’armoire.
   1. Connectez le tuyau d’alimentation au port d’entrée, situé à l’avant.
      Figure 5. L’avant de la CDU






   2. Connectez les tuyaux à l’orifice de vidange et à l’orifice de purge à l’arrière.
      Figure 6. L’arrière de la CDU







      • Connectez les tuyaux de vidange et de purge à la CDU.
      • Faites pivoter les connecteurs vers la droite pour bien sécuriser le raccordement.

      Important

      • Pour obtenir plus d’instructions sur la maintenance et le fonctionnement, voir le Guide de maintenance et de fonctionnement de l’unité de distribution de liquide de refroidissement (CDU) de l’armoire Lenovo Neptune DWC RM100.

      • Pour toute assistance, garantie associée ou maintenance, contactez l’équipe Lenovo Professional Services à l’adresse suivante : cdusupport@lenovo.com.

        cdusupport@lenovo.com


9. Installez la fiche de connexion rapide sur les collecteurs.
   Remarque

   Selon le modèle, il est possible que votre serveur diffère des illustrations présentées dans cette rubrique.

   Figure 7. Installation de la fiche de connexion rapide






   1. Retirez les caches en caoutchouc de la prise de raccord rapide des ports du collecteur.
   2. Connectez la fiche sur le port du collecteur.
10. Installez le kit de purge sur le côté alimentation du collecteur.
    Figure 8. Installation du kit de purge sur le côté alimentation






    1. Retirez les caches en caoutchouc de la prise de raccord rapide des ports du collecteur.
    2. Branchez le kit de purge sur le collecteur.
11. Pour chasser l’air des collecteurs, ouvrez les interrupteurs des vannes à clapet sphérique afin de permettre au liquide de refroidissement de remplir le système.
    Figure 9. Ouverture des vannes à clapet sphérique






    1. Appuyez sur le bouton du commutateur de la vanne de roulement.
    2. Tournez le commutateur pour ouvrir complètement les vannes, comme illustré ci-dessus.
    Avertissement

    • Accordez une attention toute particulière à l’écran avant de la CDU. Maintenez la pression du système à un bar.

    • Pour plus d’informations sur la température du liquide de refroidissement et les exigences en matière de pression du système, consultez la section sur les exigences en matière d’eau de votre serveur.

12. Ouvrez lentement la vanne de purge afin d’évacuer l’air du tuyau. Fermez la vanne de purge dès qu’un flux régulier d’eau s’écoule dans le seau ou que seulement des petites bulles apparaissent dans le tuyau de purge.
    Figure 10. Ouverture de la vanne de purge sur le côté alimentation






13. Installez le kit de purge sur le côté retour du collecteur.
    Figure 11. Installation du kit de purge sur le côté retour






    1. Retirez les caches en caoutchouc de la prise de raccord rapide des ports du collecteur.
    2. Branchez le kit de purge sur le collecteur.
14. Ouvrez lentement la vanne de purge afin d’évacuer l’air du tuyau. Fermez la vanne de purge dès qu’un flux régulier d’eau s’écoule dans le seau ou que seulement des petites bulles apparaissent dans le tuyau de purge.
    Figure 12. Ouverture de la vanne de purge sur le côté retour






15. (Mesure de précaution) Pour vous assurer que l’air à l’intérieur est aussi faible que possible, réinstallez le kit de purge du côté de l’alimentation du collecteur et recommencez l’opération. Fermez la vanne de purge dès qu’un flux régulier d’eau s’écoule dans le seau ou que seulement des petites bulles apparaissent dans le tuyau de purge.
    Figure 13. Ouverture de la vanne de purge sur le côté alimentation






16. Une fois ceci terminé, accordez une attention toute particulière à l’écran avant de la CDU. Maintenez la pression du système à un bar. Pour plus d’informations concernant la température du liquide de refroidissement et les exigences en matière de pression du système, reportez-vous à la section sur les exigences en matière d’eau de votre serveur.
