Elenco delle parti
Consultare questo argomento per informazioni sulle parti di ThinkSystem Heavy Duty Full Depth 42U Rack Cabinet.

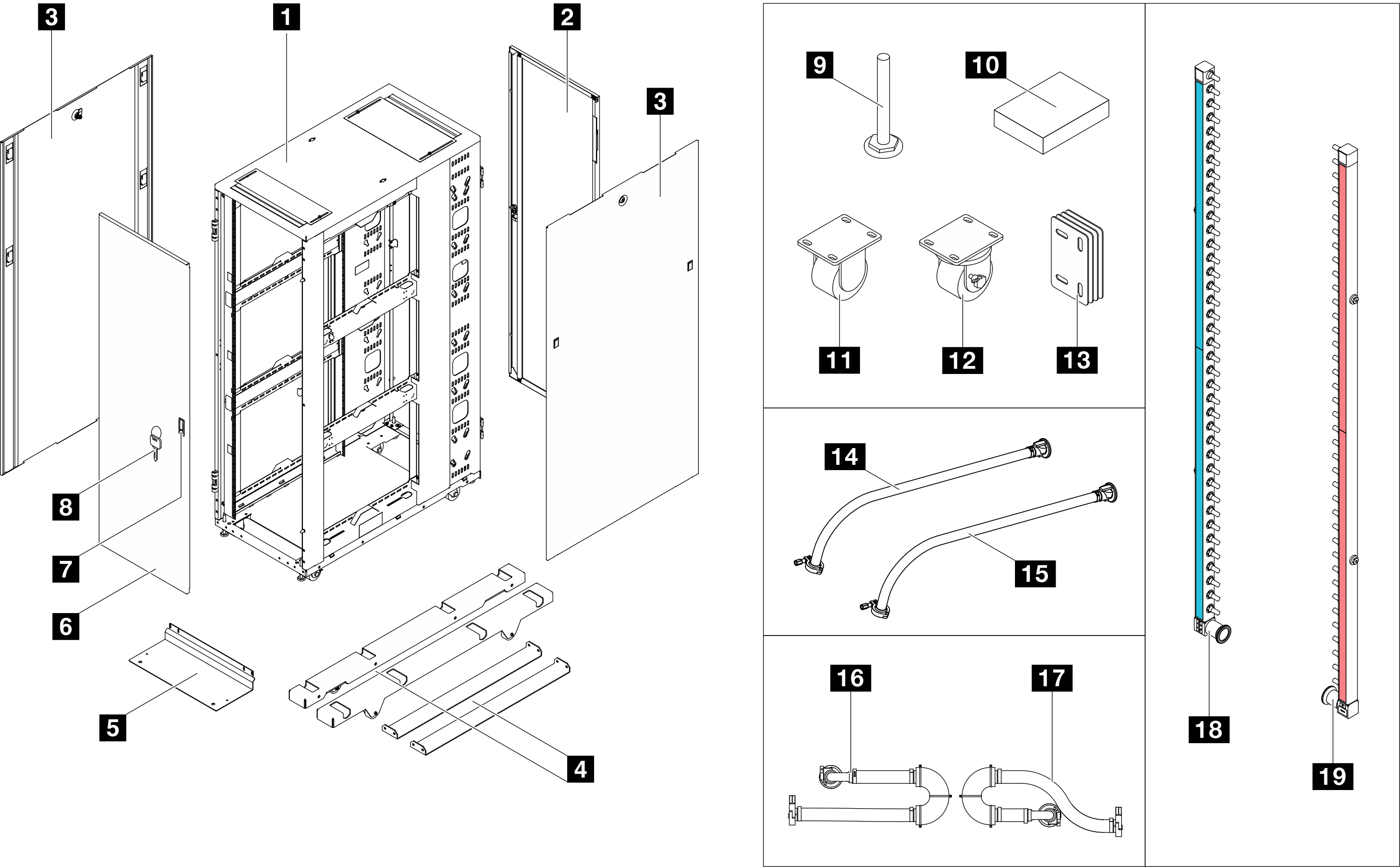

Figura 1. Elenco delle parti
| 1 Telaio del cabinet rack | 8 Chiavi (porte e coperchi laterali) |
| 2 Porta posteriore | 9 Piedino di livellamento |
| 3 Coperchi laterali | 10 Strumenti |
| 4 Stabilizzatori (stabilizzatori laterali) | 11 Rotella fissa |
| 5 Stabilizzatore anteriore | 12 Rotella girevole |
| 6 Porta anteriore | 13 Kit di alloggiamento |
| 7 Fermo della porta |
Cassetta degli attrezzi
Figura 2. Cassetta degli attrezzi
 | 1 20 dadi a gabbia tipo C M6 |
| 2 30 dadi a gabbia tipo G M6 | |
| 3 20 dadi a gabbia tipo C M5 | |
| 4 10 flange M6 | |
| 5 20 viti M5 | |
| 6 20 viti M6 | |
| 7 Chiave inglese per 10, 14, 5, 18, 26 | |
| 8 Chiave inglese per 8, 9, 2 | |
| 9 Chiave inglese per 10, 13 | |
| 10 Strumento per l'inserimento di dadi | |
| 11 15 fascette in velcro | |
| 12 Kit di messa a terra |
Nota
Assicurarsi di utilizzare i dadi e le viti forniti nella cassetta degli attrezzi.
