MetroCluster 网络拓扑示例

共享网络配置：具有直接链路​

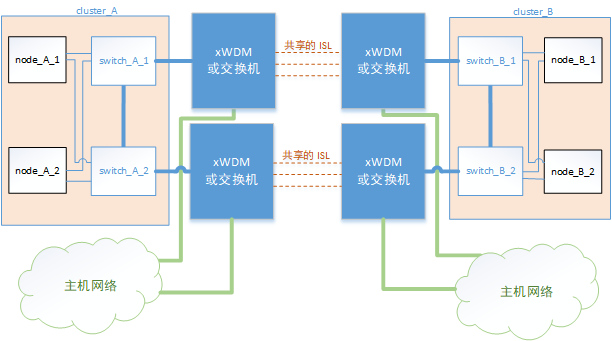

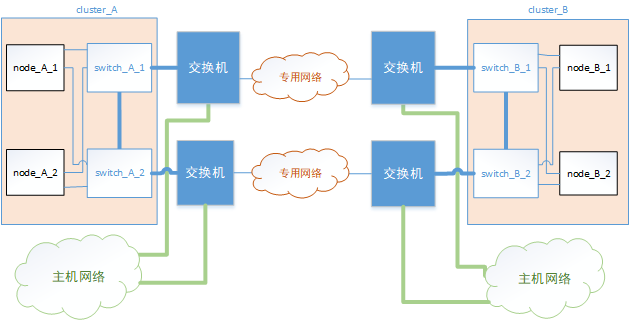

在此拓扑中，两个不同的站点由直接链路连接。这些链路可位于波分复用设备（xWDM）或交换机之间。ISL 的容量不专用于 MetroCluster 流量，而是与其他流量共享。

ISL 容量必须满足最低要求。根据使用 xWDM 设备还是交换机，可能会应用不同的网络配置组合。

共享基础结构：具有中间网络​

在此拓扑中，MetroCluster IP 核心交换机流量和主机流量通过非 Lenovo 提供的网络传输。网络基础结构和链路（包括租用的直接链路）不在 MetroCluster 配置中。网络可包含一系列 xWDM 和交换机，但与具有直接 ISL 的共享配置不同，站点之间不是直接链路。根据站点之间的基础结构，可以进行任何网络配置组合。中间基础结构表示为云（站点之间可以存在多个设备），但仍然在客户的控制之下。通过此中间基础结构提供的容量不专用于 MetroCluster 流量，而是与其他流量共享。

VLAN 和网络 xWDM 或交换机配置必须满足最低要求。

两个 MetroCluster 配置共享一个中间网络​

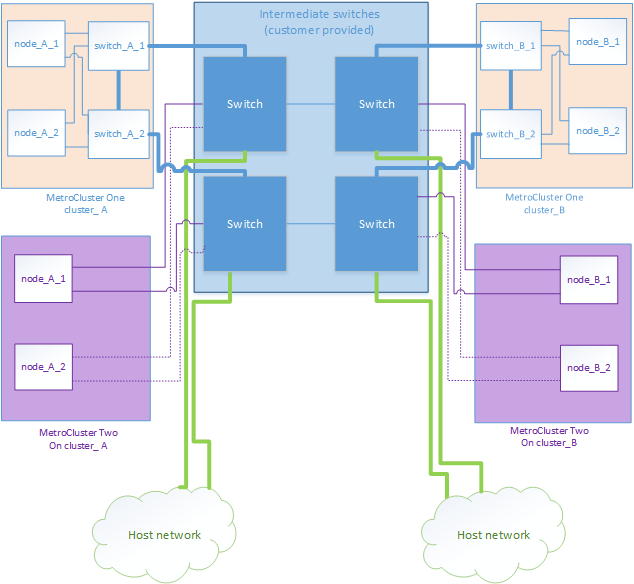

在此拓扑中，两个独立的 MetroCluster 配置共享同一个中间网络。在以下示例中，MetroCluster 1 switch_A_1 和 MetroCluster 2 switch_A_1 连接到同一台中间交换机。

该示例经过简化，仅用于示意：

两个 MetroCluster 配置，其中一个配置直接连接到中间网络​

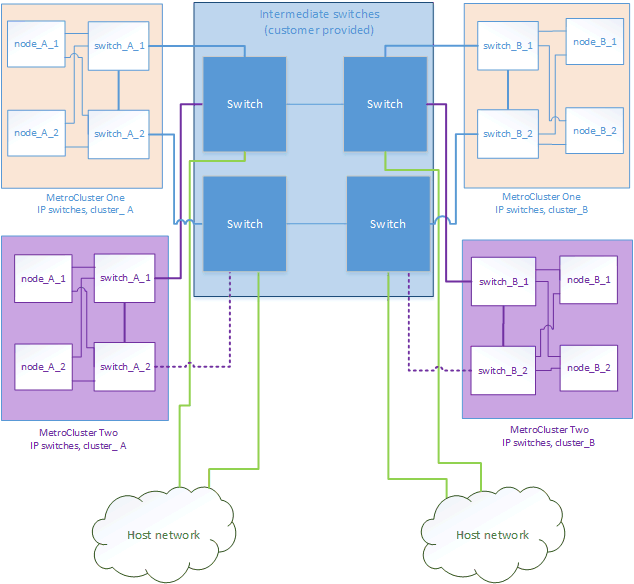

从 ONTAP 9.7 开始支持此拓扑。两个独立的 MetroCluster 配置共享同一个中间网络，其中一个 MetroCluster 配置的节点直接连接到中间交换机。

MetroCluster 1 是使用经 Lenovo 验证的交换机、ONTAP 9.6 和共享拓扑的 MetroCluster 配置。MetroCluster 2 是使用 Lenovo 兼容交换机和 ONTAP 9.7 的 MetroCluster 配置。

使用符合 MetroCluster 标准的交换机的注意事项

该示例经过简化，仅用于示意：
