Mise à jour des données techniques essentielles (VPD)

Cette rubrique vous indique comment mettre à jour les données techniques essentielles.

  • (Requis) Type de machine

  • (Requis) Numéro de série

  • (Requis) Modèle du système

  • (Facultatif) Balise d’actif

  • (Facultatif) UUID

Création d’un numéro de série spécifique au nœud​

N’utilisez pas le numéro de série du plateau lors de la mise à jour des données techniques essentielles d’une carte de processeur nouvellement installée. À la place, vous devez utiliser le numéro de série spécifique à chaque nœud lors de la mise à jour des données techniques essentielles. Suivez les instructions ci-dessous pour créer un numéro de série spécifique au nœud valide.

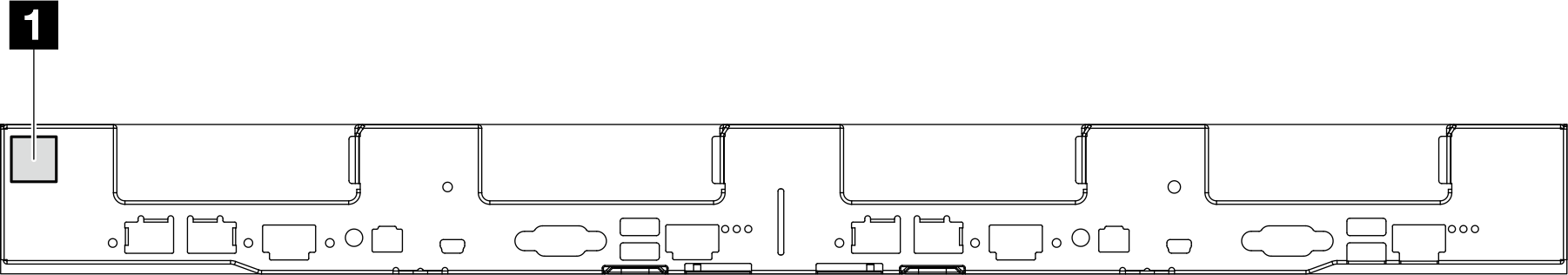

  1. Recherchez l’étiquette du numéro de série du plateau à l’avant du plateau. Notez le numéro de série du plateau. (Il se peut que l’illustration suivante ne corresponde pas exactement à votre matériel, mais l’emplacement est identique.)

    1 Étiquette de numéro de série du plateau



  2. Placez la poignée du plateau sur le côté droit lorsque vous la regardez depuis le haut, comme indiqué sur l’illustration ci-dessous.

  3. Il est possible d’installer le processeur à l’emplacement A ou B, comme indiqué sur l’illustration ci-dessous. Déterminez si la carte de processeur nouvellement installée se trouve à l’emplacement A ou B.

  4. Pour créer le numéro de série spécifique au nœud, ajoutez un « A » ou un « B » à la fin du numéro de série du plateau, en fonction de l’emplacement de la carte de processeur nouvellement installée.

    Par exemple, si le numéro de série du plateau est AB12CDEF et que la carte de processeur est installée à l’emplacement A, le numéro de série valide spécifique au nœud est AB12CDEFA.

    Ajoutez un B à la fin du numéro de série du plateau si la carte de processeur est installée à l’emplacement B.

  5. Utilisez le numéro de série spécifique au nœud pour mettre à jour les données techniques essentielles. N’utilisez pas le numéro de série du plateau afin d’éviter toute erreur.

    Figure 1. Emplacements des cartes de processeur

    1 Poignées du plateau

Outils recommandés :​

  • Lenovo XClarity Provisioning Manager

  • Commandes Lenovo XClarity Essentials OneCLI

Utilisation de Lenovo XClarity Provisioning Manager​

Étapes :

  1. Démarrez le serveur et appuyez sur la touche conformément aux instructions à l’écran. L’interface Lenovo XClarity Provisioning Manager s’affiche par défaut.

  2. Cliquez sur dans le coin supérieur droit de l’interface principale Lenovo XClarity Provisioning Manager.

  3. Cliquez sur Mise à jour VPD, puis suivez les instructions à l’écran pour mettre à jour ces données.

Remarque
Veillez à utiliser le numéro de série spécifique au nœud créé à l’étape Création d’un numéro de série spécifique au nœud.

Utilisation des commandes Lenovo XClarity Essentials OneCLI​

  • Mise à jour du type de machine

    onecli config set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method]

  • Mise à jour du numéro de série

    onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n> [access_method]
    Remarque
    Veillez à utiliser le numéro de série spécifique au nœud créé à l’étape Création d’un numéro de série spécifique au nœud.

  • Mise à jour du modèle de système

    onecli config set SYSTEM_PROD_DATA.SysInfoProdIdentifier <system model> [access_method]

  • Mise à jour de la balise d’actif

    onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> [access_method]

  • Mise à jour de l’UUID

    onecli config createuuid SYSTEM_PROD_DATA.SysInfoUUID [access_method]
VariableDescription
<m/t_model>

Type de machine et numéro de modèle du serveur.

Saisissez xxxxyyyyyy, xxxx correspondant au type de machine et yyyyyy correspondant au numéro de modèle du serveur.

<s/n>

Numéro de série du serveur.

Saisissez zzzzzzzz (longueur de 8 à 10 caractères), zzzzzzzz correspondant au numéro de série.

<system model>

Modèle de système sur le serveur.

Saisissez system yyyyyyyy, où yyyyyyyy est l’identificateur de produit.

<asset_tag>

Numéro d’étiquette d’inventaire du serveur.

Saisissez aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa, aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa correspondant au numéro de balise d’actif.

[access_method]

Méthode d’accès que vous avez sélectionnée pour accéder au serveur cible.

  • Accès en ligne KCS (sans authentification, limité à certains utilisateurs) : Vous pouvez supprimer directement [access_method] de la commande.

  • LAN authentifié en ligne : Dans ce cas, indiquez les informations de compte LAN ci-dessous à la fin de la commande OneCLI :

    --bmc-username <user_id> --bmc-password <password>

  • WAN/LAN distant : Dans ce cas, indiquez les informations de compte XCC ci-dessous et l’adresse IP à la fin de la commande OneCLI :

    --bmc <bmc_user_id>:<bmc_password>@<bmc_external_IP>
    Remarque

    • <bmc_user_id>Nom de compte du module BMC (1 des 12 comptes). La valeur par défaut est USERID.

    • <bmc_password>Mot de passe du compte BMC (1 des 12 comptes).
