Instalar os backplanes e a gaiola da unidade M.2 frontal

Siga as instruções nesta seção para instalar a gaiola de unidade M.2 frontal e os backplanes de unidade.

Sobre esta tarefa

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Figura 1. Backplanes da unidade M.2 frontal

1 Placa do controlador M.2

2 Backplane de inicialização M.2

Procedimento

1. Instale o backplane de inicialização M.2 na gaiola de unidade.
   1. Insira o lado direito do backplane na gaiola de unidade.
   2. Gire o lado esquerdo do backplane em direção à gaiola de unidade.
   Figura 2. Instalação do backplane de inicialização M.2


   1. Aperte dois parafusos para prender o backplane.
      Figura 3. Instalação do backplane de inicialização M.2


2. Instale a placa do controlador M.2 na gaiola de unidade.
   1. Instale a placa do controlador na gaiola de unidade. Certifique-se de que os contatos do backplane de inicialização estejam totalmente encaixados no conector na placa do controlador, conforme ilustrado.
   2. Aperte os dois parafusos para prender a placa do controlador.
   Figura 4. Instalação da placa do controlador M.2 frontal


3. Instale a gaiola de unidade M.2 frontal.
   • Para configurações com unidades de 2,5 polegadas na parte frontal do servidor, deslize a gaiola de unidade M.2 frontal no chassi até que ela se encaixe no lugar.
   • Para configurações com unidades E3.S ou módulos de memória (CMMs) CXL, deslize a gaiola de unidade M.2 frontal para dentro do quadro até que se encaixe no lugar.

   Figura 5. Instalação da gaiola de unidade M.2 frontal no chassi



   Figura 6. Instalação da gaiola de unidade M.2 frontal na estrutura da gaiola

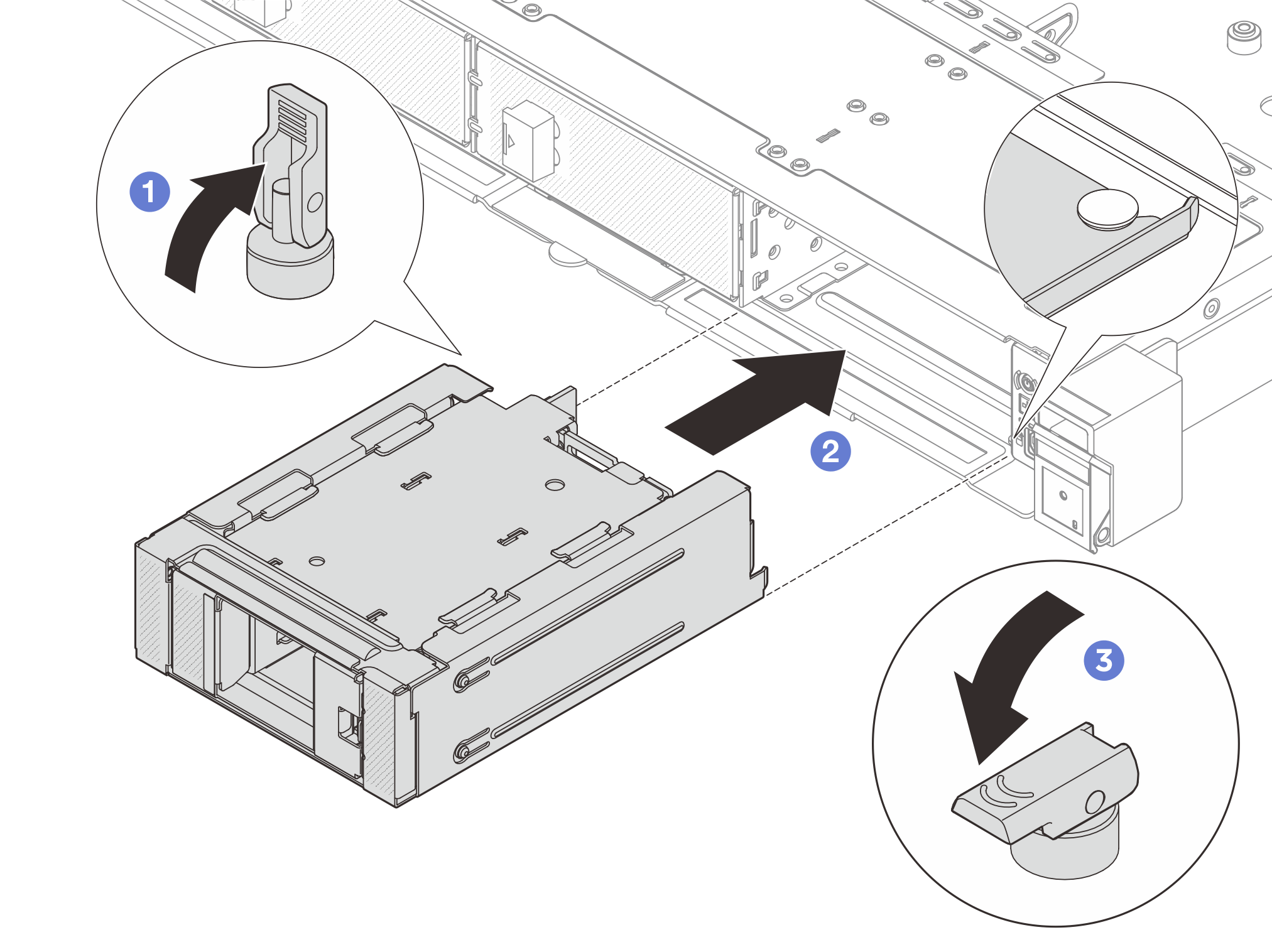

4. Para configurações com CMMs ou unidades E3.S, instale a gaiola de unidade M.2 frontal com estrutura de gaiola no chassi.
   1. Verifique se a trava está na posição aberta.
   2. Deslize a gaiola de unidade com quadro no chassi até que o pino guia do chassi esteja encaixado no lugar.
   3. Pressione a trava para baixo para prender a gaiola de unidade com o quadro.
   Figura 7. Instalação da gaiola de unidade M.2 frontal com quadro


5. Conecte os cabos de sinal e de alimentação aos backplanes. Consulte Roteamento de cabos internos.
