Systemlüfterrahmen installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Systemlüfterrahmen zu installieren.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

Vorgehensweise

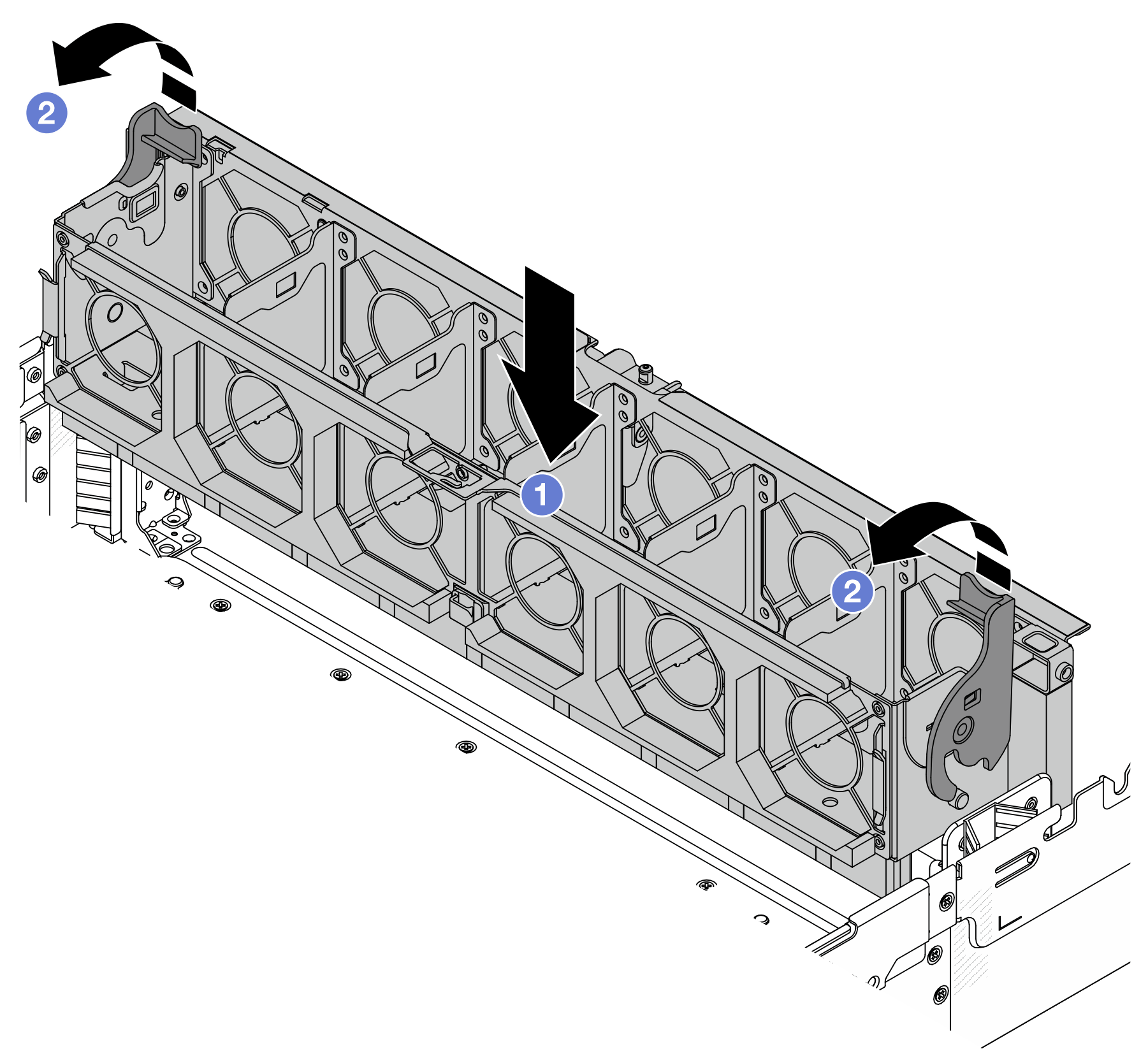

Abbildung 1. Systemlüfterrahmen installieren
Installing the system fan cage

Richten Sie den Systemlüfterrahmen mit den Führungen an beiden Seiten des Gehäuses aus und senken Sie ihn in das Gehäuse ab.
Drehen Sie die Hebel des Lüfterrahmens nach unten, bis der Lüfterrahmen einrastet.
Anmerkung
Wenn im Systemlüfterrahmen Systemlüfter eingebaut sind, überprüfen Sie, ob sie ordnungsgemäß an die Systemlüfteranschlüsse auf der Systemplatinenbaugruppe angeschlossen sind.

Nach dieser Aufgabe

Bringen Sie die Systemlüfter wieder an, falls Sie sie entfernt haben. Siehe Systemlüfter installieren.
Schließen Sie den Austausch von Komponenten ab, Siehe Austausch von Komponenten abschließen.
