Teileliste

Verwenden Sie die Teileliste, um alle für diesen Server verfügbaren Komponenten zu ermitteln.

Weitere Informationen zur Bestellung von Teilen:
  1. Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zur Unterstützungsseite für Ihren Server.

  2. Klicken Sie auf Parts (Teile).

  3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.

Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.

Anmerkung
Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

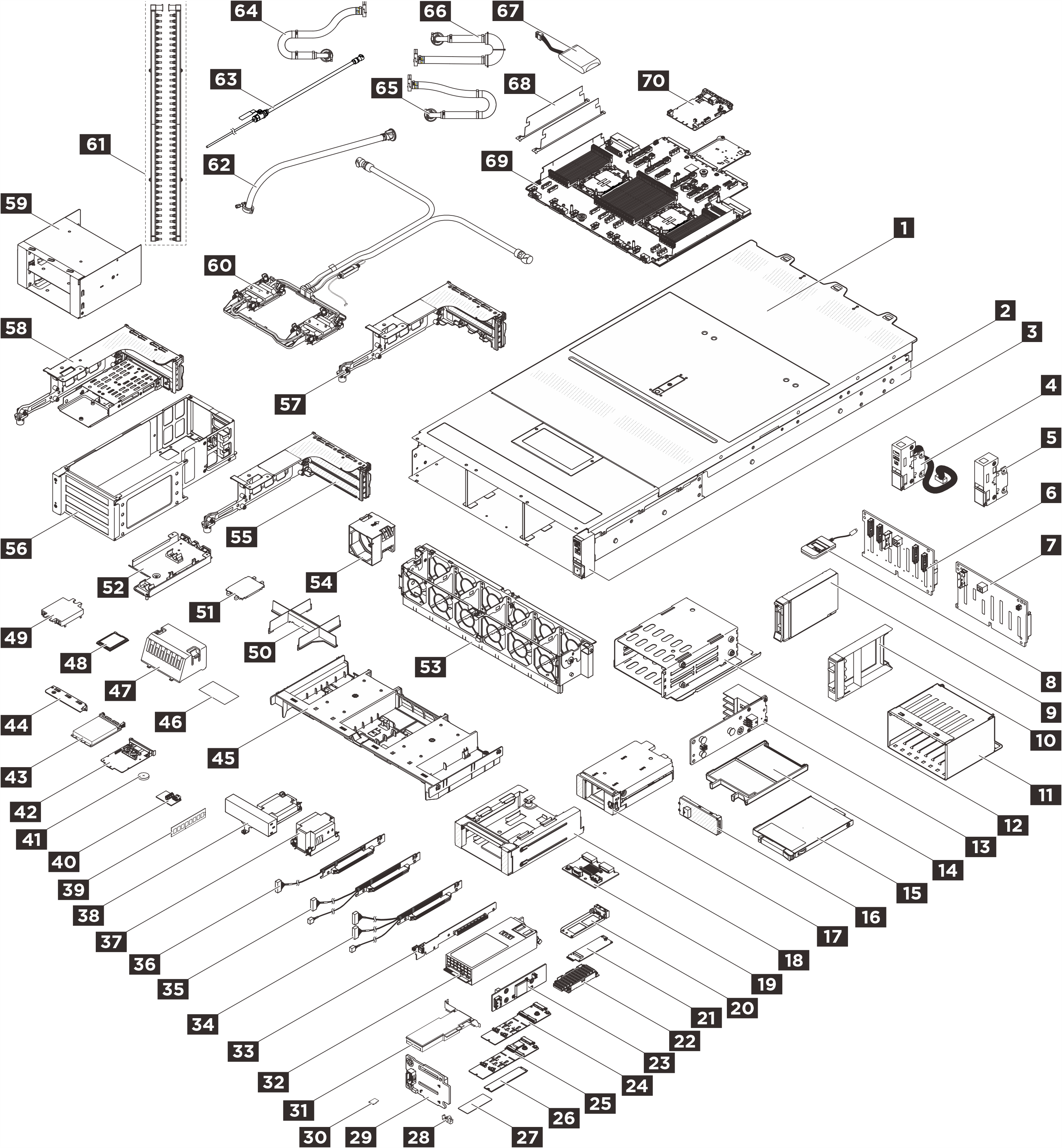

Abbildung 1. Serverkomponenten
Server components
Die in der folgenden Tabelle aufgelisteten Teile gehören zu einer der folgenden Kategorien:
  • T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.

  • T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.

  • F: FRU (Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit). FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.

  • C: Verbrauchsmaterial und Strukturteile. Für den Kauf und Austausch von Verbrauchsmaterialien und Strukturteilen (Komponenten wie Abdeckblende oder Frontblende) sind Sie selbst verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.

BeschreibungTypBeschreibungTyp
1 Obere AbdeckungT12 GehäuseF
3 Rack-Verriegelung rechtsT14 Rack-Verriegelung links mit 2USB und MiniDPT1
5 Rack-StandardverriegelungenT16 Rückwandplatine für 8 x 2,5-Zoll-AnyBay-LaufwerkeT2
7 Rückwandplatine für 8 x 2,5-Zoll-SAS/SATA-LaufwerkeT28 Externes DiagnosegerätT1
9 2,5‑Zoll-LaufwerkT110 Abdeckblende für 2,5-Zoll-LaufwerkC
11 8 x 2,5-Zoll-LaufwerkhalterungC12 E3.S 1T-GehäuseC
13 Rückwandplatine für E3.S-LaufwerkeT214 E3.S-Laufwerk-AbdeckblendeC
15 E3.S-LaufwerkT116 E3.S-FrontblendeT1
17 Vorderes M.2-GehäuseC18 Rahmen für vorderes M.2-GehäuseC
19 Hintere M.2-RückwandplatineT220 M.2-LaufwerkhalterungC
21 M.2-InterposerT222 M.2-KühlkörperF
23 Vordere M.2-ControllerplatineF24 M.2 Nicht-RAID-NVMe-Rückwandplatine mit 2 PositionenT2
25 M.2 RAID-SATA/NVMe-Rückwandplatine mit 2 PositionenT226 M.2-LaufwerkT1
27 M.2-WärmepadF28 M.2-HalterungT2
29 Vordere M.2-Boot-RückwandplatineT230 microSD-KarteT1
31 PCIe-AdapterT132 NetzteileinheitT1
33 Starre AdapterkarteT134 Kabel für Adapterkarte (vordere Adapterkartenbaugruppe, Gen 5 x16)F
35 Kabel für Adapterkarte (vordere Adapterkartenbaugruppe, Gen 5 x8)F36 Kabel für Adapterkarte (hintere Adapterkartenbaugruppe, Steckplatz 3-8)T1
37 StandardkühlkörperF38 HochleistungskühlkörperF
39 SpeichermodulT140 USB-E/A-PlatineT1
41 CMOS-BatterieC42 NIC-VerwaltungsadapterT1
43 OCP-ModulT144 1FH-Halterung für Processor Neptune® Core ModuleC
45 LuftführungT146 Luftführung-Mylarfolie (GPU-Konfiguration mit Luftkühlung vorne)T1
47 Abdeckblende für LuftführungC48 ProzessorF
49 KühlplattenabdeckungC50 Prozessor-KühlkörpermodulabdeckblendeC
51 ProzessorsockelabdeckungC52 SchlauchhalterungC
53 LüfterrahmenC54 LüfterT1
55 3FH-AdapterrahmenC56 Vorderer AdapterrahmenC
57 3FH-Adapterrahmen für Processor Neptune® Core ModuleC58 3FH-M.2-AdapterrahmenC
59 E3.S-LaufwerkhalterungC60 Processor Neptune® Core ModuleF
61 LeitungenF62 Zwischengeschalteter 42U-SchlauchsatzF
63 AblasssatzF64 Rackinterner 42U/48U-Verbindungsschlauch (Rücklaufseite)F
65 Rackinterner 48U-Verbindungsschlauch (Zulaufseite)F66 Rackinterner 42U-Verbindungsschlauch (Zulaufseite)F
67 RAID-Flash-Stromversorgungsmodul (Kondensator)T168 2U-KabelwändeC
69 ProzessorplatineF70 System-E/A-Platine (DC-SCM)F
