부품 목록
부품 목록을 통해 서버에서 사용 가능한 각 구성 요소를 식별하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원으로 이동한 후 서버에 대한 지원 페이지로 이동하십시오.
를 클릭하십시오.
서버의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.

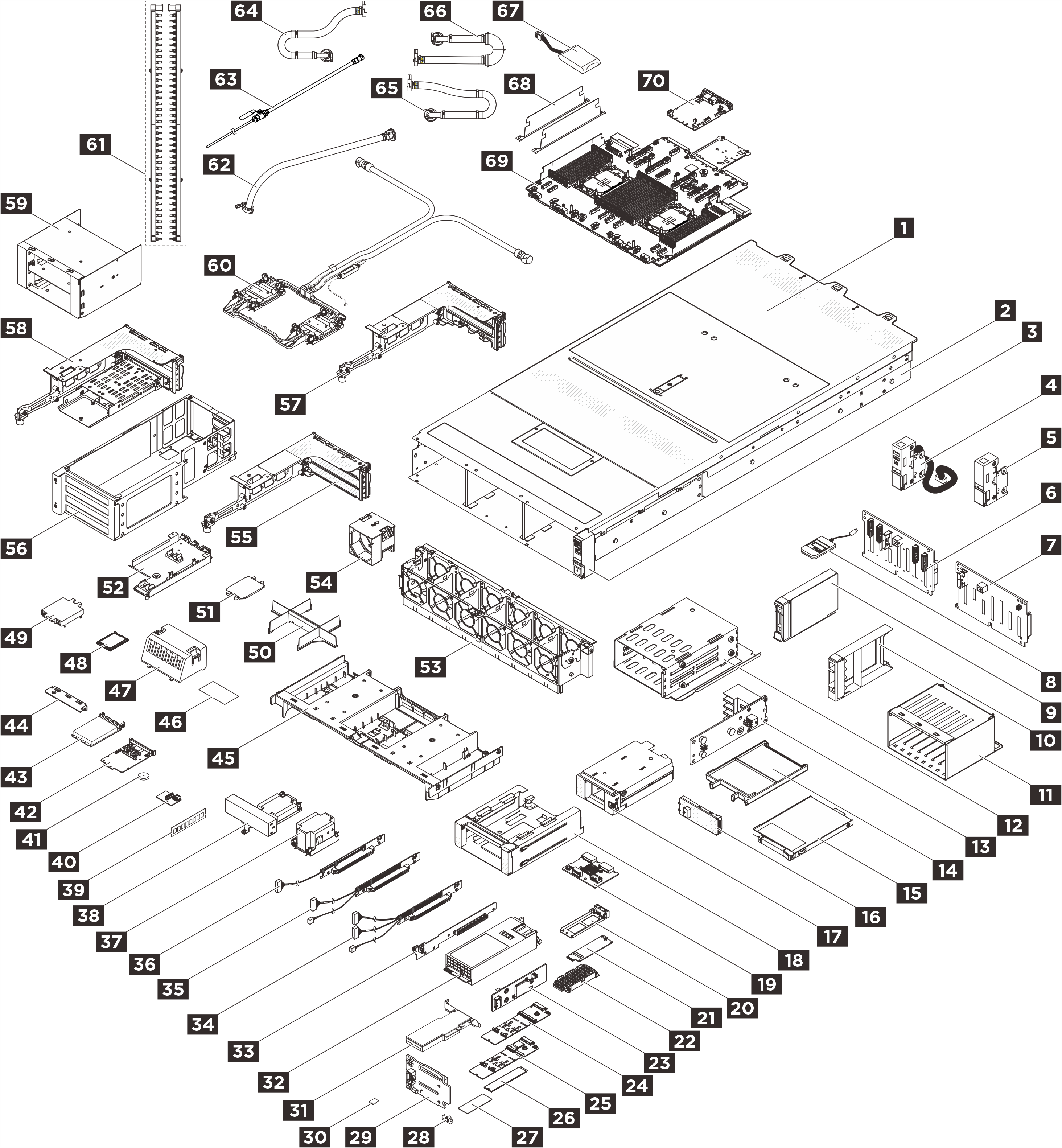

그림 1. 서버 구성 요소
다음 표에 나열된 부품은 다음 중 하나로 식별됩니다.
T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
F: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
C: 소모품 및 구조 부품. 소모품 및 구조 부품(필터 또는 베젤과 같은 구성 요소)의 구매 및 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.
| 설명 | 유형 | 설명 | 유형 |
|---|---|---|---|
| 1 윗면 덮개 | T1 | 2 섀시 | F |
| 3 오른쪽 랙 래치 | T1 | 4 왼쪽 랙 래치(USB 2개와 MiniDP 포함) | T1 |
| 5 표준 왼쪽 랙 래치 | T1 | 6 8x2.5인치 AnyBay 드라이브 백플레인 | T2 |
| 7 8x2.5인치 SAS/SATA 드라이브 백플레인 | T2 | 8 외부 진단 핸드셋 | T1 |
| 9 2.5인치 드라이브 | T1 | 10 2.5인치 드라이브 필러 | C |
| 11 8x2.5인치 드라이브 케이지 | C | 12 E3.S 1T 케이지 | C |
| 13 E3.S 드라이브 백플레인 | T2 | 14 E3.S 드라이브 필러 | C |
| 15 E3.S 드라이브 | T1 | 16 E3.S 베젤 | T1 |
| 17 앞면 M.2 케이지 | C | 18 앞면 M.2 케이지 프레임 | C |
| 19 뒷면 M.2 백플레인 | T2 | 20 M.2 드라이브 트레이 | C |
| 21 M.2 인터포저 | T2 | 22 M.2 방열판 | F |
| 23 앞면 M.2 컨트롤러 보드 | F | 24 M.2 비RAID NVMe 2베이 백플레인 | T2 |
| 25 M.2 RAID SATA/NVMe 2베이 백플레인 | T2 | 26 M.2 드라이브 | T1 |
| 27 M.2 열 패드 | F | 28 M.2 고정장치 | T2 |
| 29 앞면 M.2 부트 백플레인 | T2 | 30 MicroSD 카드 | T1 |
| 31 PCIe 어댑터 | T1 | 32 전원 공급 장치 | T1 |
| 33 리지드 라이저 카드 | T1 | 34 케이블 라이저 카드(앞면 라이저 어셈블리, Gen5 x16) | F |
| 35 케이블 라이저 카드(앞면 라이저 어셈블리, Gen5 x8) | F | 36 케이블 라이저 카드(뒷면 라이저 어셈블리, 슬롯 3~8) | T1 |
| 37 케이블 라이저 카드(앞면 고와트 GPU 라이저 어셈블리) | T2 | 38 표준 방열판 | F |
| 39 성능 방열판 | F | 40 메모리 모듈 | T1 |
| 41 USB I/O 보드 | T1 | 42 CMOS 배터리 | C |
| 43 OCP 모듈 | T1 | 44 1FH 브래킷(Processor Neptune® Core Module용) | C |
| 45 공기 조절 장치 | T1 | 46 공기 조절 장치 마일라(앞면 공랭 GPU 구성) | T1 |
| 47 공기 조절 장치 필러 | C | 48 프로세서 | F |
| 49 냉각판 덮개 | C | 50 프로세서 및 방열판 모듈 필러 | C |
| 51 프로세서 소켓 덮개 | C | 52 호스 홀더 | C |
| 53 팬 케이지 | C | 54 팬 | T1 |
| 55 3FH 라이저 케이지 | C | 56 앞면 라이저 케이지 | C |
| 57 3FH 라이저 케이지(Processor Neptune® Core Module용) | C | 58 고와트 GPU 라이저 앞면 케이지 | T2 |
| 59 앞면 고와트 GPU 통풍관 | T1 | 60 GPU 어댑터 링크 브리지 | T1 |
| 61 흡입 컵 | T1 | 62 NVIDIA 브리지 제거 도구 | T1 |
| 63 3FH M.2 라이저 케이지 | C | 64 E3.S 드라이브 케이지 | C |
| 65 Processor Neptune® Core Module | F | 66 RAID 플래시 전원 모듈(슈퍼캡) | T1 |
| 67 프로세서 보드 | C | 68 2U 케이블 벽 | F |
| 69 시스템 I/O 보드(DC-SCM) | F |
