Elenco delle parti

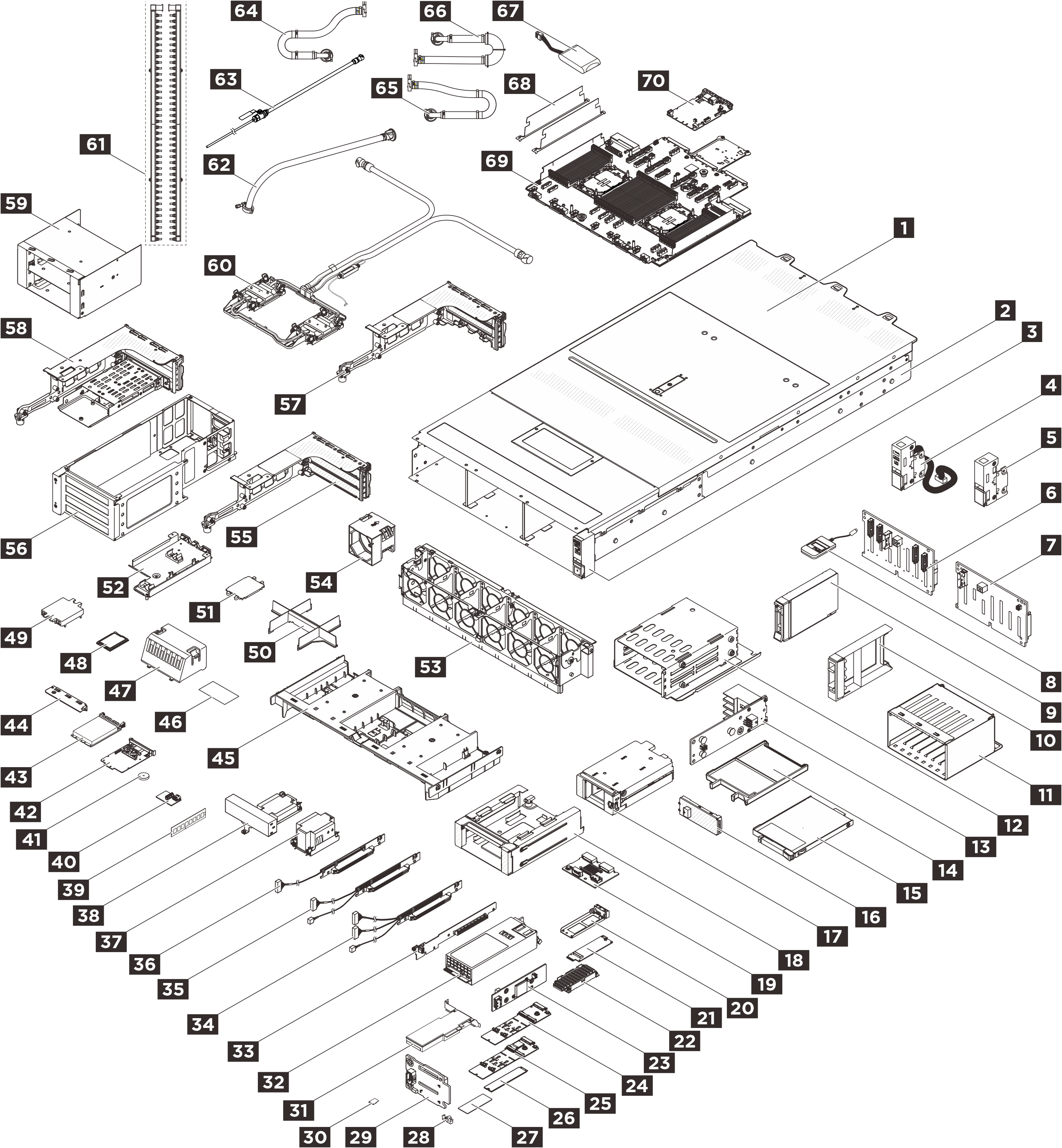

Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.
| Descrizione | Tipo | Descrizione | Tipo |
|---|---|---|---|
| 1 Coperchio superiore | T1 | 2 Chassis | F |
| 3 Fermo del rack destro | T1 | 4 Fermo del rack sinistro con 2USB e MiniDP | T1 |
| 5 Fermo del rack sinistro standard | T1 | 6 Backplane dell'unità AnyBay 8x2,5 pollici | T2 |
| 7 Backplane dell'unità SAS/SATA 8x2,5 pollici | T2 | 8 Ricevitore di diagnostica esterno | T1 |
| 9 Unità da 2,5 pollici | T1 | 10 Elemento di riempimento dell'unità da 2,5 pollici | C |
| 11 Telaio dell'unità 8x2,5 pollici | C | 12 Telaio E3.S 1T | C |
| 13 Backplane dell'unità E3.S | T2 | 14 Elemento di riempimento dell'unità E3.S | C |
| 15 Unità E3.S | T1 | 16 Mascherina E3.S | T1 |
| 17 Telaio M.2 anteriore | C | 18 Telaio M.2 anteriore | C |
| 19 Backplane M.2 posteriore | T2 | 20 Vassoio dell'unità M.2 | C |
| 21 Interposer M.2 | T2 | 22 Dissipatore di calore M.2 | F |
| 23 Scheda controller M.2 anteriore | F | 24 Backplane a 2 vani NVMe non RAID M.2 | T2 |
| 25 Backplane a 2 vani SATA/NVMe RAID M.2 | T2 | 26 Unità M.2 | T1 |
| 27 Pad termico M.2 | F | 28 Fermo M.2 | T2 |
| 29 Backplane di avvio M.2 anteriore | T2 | 30 Scheda MicroSD | T1 |
| 31 Adattatore PCIe | T1 | 32 Unità di alimentazione | T1 |
| 33 Scheda verticale rigida | T1 | 34 Scheda verticale con cavo (assieme verticale anteriore, Gen5 x16) | F |
| 35 Scheda verticale con cavo (assieme verticale anteriore, Gen5 x8) | F | 36 Scheda verticale con cavo (assieme verticale posteriore, slot 3-8) | T1 |
| 37 Scheda verticale con cavo (assieme verticale GPU anteriore ad alta potenza) | T2 | 38 Dissipatore di calore standard | F |
| 39 Dissipatore di calore ad alte prestazioni | F | 40 Modulo di memoria | T1 |
| 41 Scheda I/O USB | T1 | 42 Batteria CMOS | C |
| 43 Modulo OCP | T1 | 44 Bracket 1FH per Processor Neptune® Core Module | C |
| 45 Deflettore d'aria | T1 | 46 Deflettore d'aria in mylar (configurazione GPU con raffreddamento ad aria frontale) | T1 |
| 47 Elemento di riempimento del deflettore d'aria | C | 48 Processore | F |
| 49 Coperchio della piastra a freddo | C | 50 Elemento di riempimento del modulo processore e dissipatore di calore | C |
| 51 Coperchio del socket del processore | C | 52 Supporto del tubo | C |
| 53 Alloggiamento della ventola | C | 54 Ventola | T1 |
| 55 Telaio verticale 3FH | C | 56 Telaio verticale anteriore | C |
| 57 Telaio verticale 3FH per Processor Neptune® Core Module | C | 58 Telaio verticale anteriore per GPU ad alta potenza | T2 |
| 59 Condotto dell'aria GPU anteriore ad alta potenza | T1 | 60 Bridge di collegamento dell'adattatore GPU | T1 |
| 61 Ventosa | T1 | 62 Strumento di rimozione del bridge NVIDIA | T1 |
| 63 Telaio verticale M.2 3FH | C | 64 Telaio unità E3.S | C |
| 65 Processor Neptune® Core Module | F | 66 Modulo di alimentazione flash RAID (supercap) | T1 |
| 67 Scheda del processore | C | 68 Pareti dei cavi 2U | F |
| 69 Scheda I/O di sistema (DC-SCM) | F |
